介绍
许多文章关注二维卷积神经网络。它们特别用于图像识别问题。1D CNN在一定程度上被涵盖，例如用于自然语言处理(NLP)。很少有文章解释如何构建一个1D CNN。本文试图弥补这一差距。
什么时候应用1D CNN?
CNN可以很好地识别数据中的简单模式，然后使用这些模式在更高的层中形成更复杂的模式。当您希望从整体数据集的较短(固定长度)片段中获得有趣的特征，且特征在片段中的位置相关性不高时，1D CNN非常有效。
这适用于传感器数据(如陀螺仪或加速度计数据)的时间序列分析。它还适用于分析固定长度周期内的任何类型的信号数据(如音频信号)。另一个应用程序是NLP(尽管在这里LSTM网络更有前途，因为单词的接近程度可能并不总是一个可训练模式的良好指示器)
1D CNN和2D CNN有什么区别?
无论是1D、2D还是3D, CNN都有相同的特点，采用相同的方法。关键的区别是输入数据的维度以及特征检测器(或过滤器)如何在数据中滑动:
问题陈述
在本文中，我们将重点关注加速度传感器采集的时间序列数据，数据地址为：
https://www.cis.fordham.edu/wisdm/dataset.php

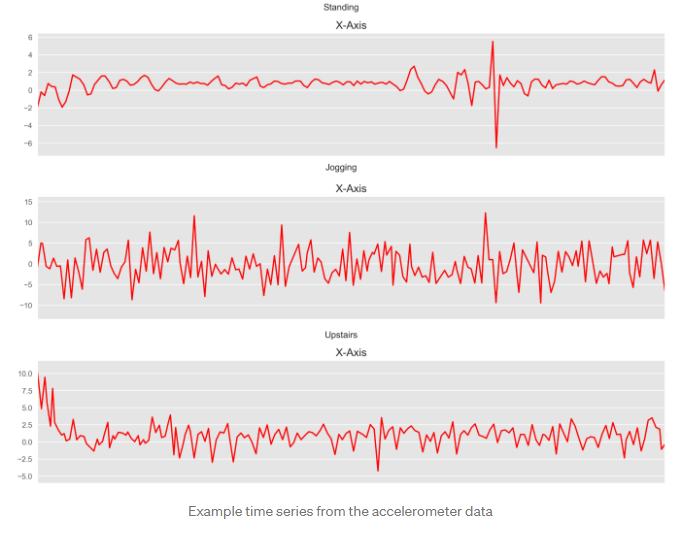

。这些数据来自用户腰部携带的智能手机。基于x、y和z轴的加速度计数据，1D CNN预测用户正在进行的活动类型(如“步行”、“慢跑”或“站立”)。对于各种活动，数据的每个时间间隔看起来与此类似。
如何在Python中构造一个一维CNN ?
有许多标准的CNN模型可供选择。我选择了
Keras网站
上描述的一个模型，并对其进行了稍微修改，以适应上面描述的问题。下面的图片提供了构建模型的高级概览。将进一步解释每一层。
让我们首先看一下Python代码，以便构建这个模型:
model_m = Sequential()
model_m.add(Reshape((TIME_PERIODS, num_sensors), input_shape=(input_shape,)))
model_m.add(Conv1D(100, 10, activation='relu', input_shape=(TIME_PERIODS, num_sensors)))
model_m.add(Conv1D(100, 10, activation='relu'))
model_m.add(MaxPooling1D(3))
model_m.add(Conv1D(160, 10, activation='relu'))
model_m.add(Conv1D(160, 10, activation='relu'))
model_m.add(GlobalAveragePooling1D())
model_m.add(Dropout(0.5))
model_m.add(Dense(num_classes, activation='softmax'))
print(model_m.summary())
运行这段代码将得到以下深度神经网络:
_________________________________________________________________
Layer (type) Output Shape Param #
=================================================================
reshape_45 (Reshape) (None, 80, 3) 0
_________________________________________________________________
conv1d_145 (Conv1D) (None, 71, 100) 3100
_________________________________________________________________
conv1d_146 (Conv1D) (None, 62, 100) 100100
_________________________________________________________________
max_pooling1d_39 (MaxPooling (None, 20, 100) 0
_________________________________________________________________
conv1d_147 (Conv1D) (None, 11, 160) 160160
_________________________________________________________________
conv1d_148 (Conv1D) (None, 2, 160) 256160
_________________________________________________________________
global_average_pooling1d_29 (None, 160) 0
_________________________________________________________________
dropout_29 (Dropout) (None, 160) 0
_________________________________________________________________
dense_29 (Dense) (None, 6) 966
=================================================================
Total params: 520,486
Trainable params: 520,486
Non-trainable params: 0
_________________________________________________________________
None
让我们深入每一层，看看发生了什么:
-
输入数据：
数据经过预处理，每个数据记录包含80个时间片(数据以20Hz采样率记录，因此每个时间间隔包含加速度计读取的4秒数据)。在每个时间间隔内，存储x轴、y轴和z轴的三个加速度计值。这就得到了一个80×3矩阵。由于我通常在iOS中使用神经网络，所以数据必须作为长度为240的平面向量传递到神经网络中。网络的第一层必须将其重塑为原来的形状，即80 x 3。 -
第一1D CNN层:
一个高度为10(也称为内核大小)的过滤器(或也称为特征检测器)。只定义一个过滤器将允许神经网络学习第一层中的一个单一特征。这可能还不够，因此我们将定义100个过滤器。这允许我们在网络的第一层训练100个不同的特征。第一个神经网络层的输出是一个71 x 100的神经元矩阵。输出矩阵的每一列包含一个过滤器的权重。根据定义的内核大小和考虑输入矩阵的长度，每个过滤器将包含71个权重。 -
第二个一维CNN层
：第一个CNN的结果将被输入第二个CNN层。我们将再次定义100个不同的过滤器在这个级别上进行训练。按照与第一层相同的逻辑，输出矩阵的大小将为62 x 100。 -
最大池化层
: 为了降低输出的复杂性，防止数据过拟合，在CNN层之后，通常使用pooling层。在我们的例子中，我们选择的大小为3。这意味着该层的输出矩阵的大小只有输入矩阵的三分之一。 -
第三和第四个一维CNN层：
下面是一维CNN层的另一个序列，以便学习更高层次的特征。这两层之后的输出矩阵是一个2×160矩阵。 -
平均池化层：
多一个池化层，进一步避免过拟合。这次不是取最大值，而是取神经网络中两个权值的平均值。输出矩阵的大小为1 x 160个神经元。每个特征检测器在这一层的神经网络中只剩下一个权值。 -
Dropout层：
Dropout层将随机分配权值0给网络中的神经元。因为我们选择了0.5的概率，50%的神经元将获得0权值。通过这种操作，网络对数据中较小的变化不那么敏感。因此，它应该进一步提高我们对不可见数据的准确性。这一层的输出仍然是1×160个神经元矩阵。 -
使用Softmax激活的全连接层：
最后一层将高度160的向量减少到6，因为我们要预测6个类(“慢跑”、“坐下”、“行走”、“站立”、“上楼”、“下楼”)。这由一个矩阵乘法完成。使用Softmax作为激活函数。它使神经网络的所有6个输出加起来等于1。因此，输出值将表示这六个类中的每个类的概率。
神经网络的训练与测试
下面是训练模型的Python代码，批处理大小为400，训练和验证拆分为80到20。
callbacks_list = [
keras.callbacks.ModelCheckpoint(
filepath='best_model.{epoch:02d}-{val_loss:.2f}.h5',
monitor='val_loss', save_best_only=True),
keras.callbacks.EarlyStopping(monitor='acc', patience=1)
]
model_m.compile(loss='categorical_crossentropy',
optimizer='adam', metrics=['accuracy'])
BATCH_SIZE = 400
EPOCHS = 50
history = model_m.fit(x_train,
y_train,
batch_size=BATCH_SIZE,
epochs=EPOCHS,
callbacks=callbacks_list,
validation_split=0.2,
verbose=1)
该模型对训练数据的精度达到97%。
...
Epoch 9/50
16694/16694 [==============================] - 16s 973us/step - loss: 0.0975 - acc: 0.9683 - val_loss: 0.7468 - val_acc: 0.8031
Epoch 10/50
16694/16694 [==============================] - 17s 989us/step - loss: 0.0917 - acc: 0.9715 - val_loss: 0.7215 - val_acc: 0.8064
Epoch 11/50
16694/16694 [==============================] - 17s 1ms/step - loss: 0.0877 - acc: 0.9716 - val_loss: 0.7233 - val_acc: 0.8040
Epoch 12/50
16694/16694 [==============================] - 17s 1ms/step - loss: 0.0659 - acc: 0.9802 - val_loss: 0.7064 - val_acc: 0.8347
Epoch 13/50
16694/16694 [==============================] - 17s 1ms/step - loss: 0.0626 - acc: 0.9799 - val_loss: 0.7219 - val_acc: 0.8107
根据测试数据运行它，准确率为92%
Accuracy on test data: 0.92
Loss on test data: 0.39
考虑到我们使用的是标准1D CNN模型之一。我们的模型在精确度、召回率和f1评分上也得分很高,，这是一个不错的数字
precision recall f1-score support
0 0.76 0.78 0.77 650
1 0.98 0.96 0.97 1990
2 0.91 0.94 0.92 452
3 0.99 0.84 0.91 370
4 0.82 0.77 0.79 725
5 0.93 0.98 0.95 2397
avg / total 0.92 0.92 0.92 6584
以下是对这些分数含义的简要回顾:
-
准确度:
正确预测结果与所有预测结果之和之间的比率。
((
T
P
+
T
N
)
/
(
T
P
+
T
N
+
F
P
+
F
N
)
)
((TP + TN) / (TP + TN + FP + FN))
(
(
T
P
+
T
N
)
/
(
T
P
+
T
N
+
F
P
+
F
N
)
)
-
精确度:
当模型预测为正例时，所有正确的预测除以所有正例。(TP/ (TP + FP))
Recall:
在所有可能的正例中，模型确定了多少正例呢?真正的正例除以所有实际的正例。
(T
P
/
(
T
P
+
F
N
)
)
(TP / (TP +FN))
(
T
P
/
(
T
P
+
F
N
)
)
F1-score:
精确度和召回率的加权平均值。
(2
x
r
e
c
a
l
l
x
p
r
e
c
i
s
i
o
n
/
(
r
e
c
a
l
l
+
p
r
e
c
i
s
i
o
n
)
)
(2 x recall x precision / (recall + precision))
(
2
x
r
e
c
a
l
l
x
p
r
e
c
i
s
i
o
n
/
(
r
e
c
a
l
l
+
p
r
e
c
i
s
i
o
n
)
)

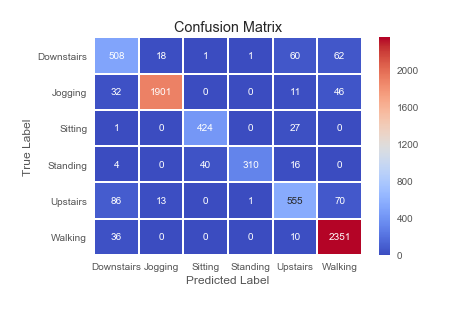

与测试数据相关联的混淆矩阵如下所示。
完整源代码下载
参考
