基于Proteus学习单片机系列(七)——AD转换及其应用–ADC0832

  • Post author:
  • Post category:其他


获取更多资源,请关注微信公众号:

嵌入式基地


获取项目资源

:公众号后台回复:

单片机仿真

项目下载


点击下载

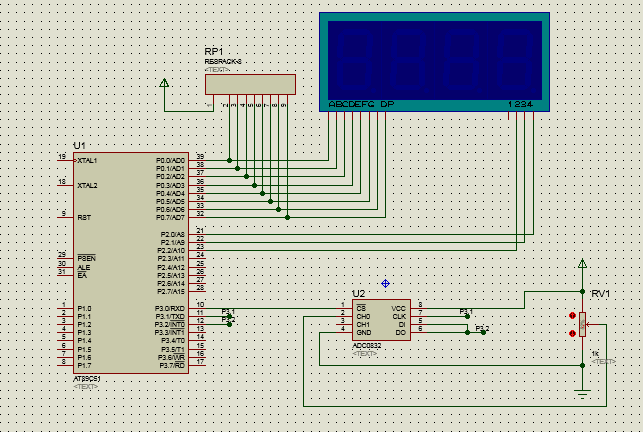

1.电路图

2.程序

只在这里贴出主函数,其余的请点击上面(点击下载)进行下载,实在太麻烦。

主函数

#include<reg51.h>
#include<intrins.h>
#include<adc0832.c>
code uchar seven_seg[]={0xc0,0xf9,0xa4,0xb0,0x99,0x82,0xf8,0x80,0x90};
uchar cp1,cp2,dat_ad;
void timer0_init()					//中断初始化函数
{
	TMOD = 0x01;
	TL0 = 0x78;
	TH0 = 0xec;
	EA = 1;
	TR0 = 1;
	ET0 = 1;
}
void timer0_isr()interrupt 1	    //中断服务函数
{
	TL0 = 0x78;
	TH0 = 0xec;
	cp1++;
	if(cp1>100)						//0.5s
	{
		cp1 = 0;
		dat_ad=adc0832_ch0();		//adc0832转换一次
	}
	P0 = 0xff;						//消隐
	switch(cp2)
	{
		case 0:P0 = seven_seg[dat_ad%10];P2 = 0x01;break;
	    case 1:P0 = seven_seg[dat_ad%100/10];P2 = 0x02;break;
		case 2:P0 = seven_seg[dat_ad/100];P2 = 0x04;break;
	}
	cp2++;
	if(cp2>=3)
	cp2 = 0;
}
void main()
{
	timer0_init();
	adc0832_init();
	while(1);
}
