第1章 概述
1.1 Hello简介
hello.c经过预处理，编译，汇编，链接之后，作为目标程序执行，在shell中启动之后，shell会调用fork创建子进程，这是P2P过程
然后shell为execve映射虚拟内存，程序开始后加载物理内存然后进入main函数执行代码，结束之后shell父进程回收hello进程，释放其占用的内存，删除数据结构，这是020过程
1.2 环境与工具
X64 CPU；2GHz；2G RAM；256GHD Disk 以上
Windows7 64位以上；VirtualBox/Vmware 11以上；Ubuntu 16.04 LTS 64位/优麒麟 64位
Dev-C++5.11
1.3 中间结果
hello.i经过预处理得到
hello.s编译后得到的汇编代码
hello.o汇编后得到的可重定位目标执行文件
hello.out链接后得到的二进制文件
hello可执行程序
1.4 本章小结
简单介绍了hello程序，列出了环境与工具还有中间的结果
（第1章0.5分）
第2章 预处理
2.1 预处理的概念与作用
概念：
一般是指在程序源代码被翻译为目标代码的过程中,生成二进制代码之前的过程。典型地,由预处理器对程序源代码文本进行处理,得到的结果再由编译器核心进一步编译。
作用：
宏定义；文件包含；条件编译
2.2在Ubuntu下预处理的命令
gcc -E -o hello.i hello.c
2.3 Hello的预处理结果解析
#include <stdio.h> #include <stdlib.h> #include <unistd.h>三个头文件消失，替代的是一大段代码，描述的是运行库在计算机中的位置，方便下一步翻译成汇编语言
2.4 本章小结
理解了预处理的概念和作用，对hello.c进行了预处理，并分析得到的.i文件
（第2章0.5分）
第3章 编译
3.1 编译的概念与作用
概念：
把代码转化为汇编指令的过程
作用：
把用高级程序设计语言书写的源程序，翻译成等价的计算机汇编或机器语言书写的目标程序 编译程序以高级程序设计语言书写的源程序作为输入，而以汇编或机器语言表示的目标程序作为输出。
注意：这儿的编译是指从 .i 到 .s 即预处理后的文件到生成汇编语言程序
3.2 在Ubuntu下编译的命令
gcc -S hello.i -o hello.s
3.3 Hello的编译结果解析
1.字符串
“Usage: Hello \345\255\246\345\217\267 \345\247\223\345\220\215\357\274\201”
对应Usage: Hello 学号 姓名！\n
中文被编码为UTF-8格式
“Hello %s %s\n”
对应第二个printf中的格式化参数
2.变量和赋值
全局变量sleepsecs
先初始化为2，然后存放在.rodata节（只读数据节）
int i
cmpl $9, -4(%rbp)，从这里可以看出存到了-4(%rbp)中
movl $0, -4(%rbp)，在这里赋值为0
int argc
作为第一个参数被压入栈中，pushq %rbp
3.数组
movq -32(%rbp), %rax
addq $16, %rax
movq (%rax), %rdx
movq -32(%rbp), %rax
addq $8, %rax
movq (%rax), %rax
argv作为一个指针数组，每个地址是8位
4.算数操作
addl $1, -4(%rbp) i++
leaq .LC1(%rip), %rdi，计算格式串地址
5.关系操作
cmpl $9, -4(%rbp) i<10被优化为i<=9
cmpl $3, -20(%rbp) argc!=3
6.控制转移
if(argc!=3)
cmpl $3, -20(%rbp)
je .L2
先比较，如果为0，则直接跳转到L2否则执行接下来的代码（if里面的内容）
for(i=0;i<10;i++)
addl $1, -4(%rbp)
cmpl $9, -4(%rbp)
jle .L4
先把i++，然后与9比较，如果小于等于9，则跳转到L4继续执行循环里的内容，否则则退出循环
7.函数操作
main
call指令将下一条指令的地址压入栈中，然后跳转到main函数，main将%eax设置为0返回
exit
call exit@PLT
printf
第一次call puts@PLT
第二次 call printf@PLT
sleep
call sleep@PLT
getchar
call getchar@PLT
3.4 本章小结
理解编译的概念和作用，对hello.进行编译，然后分析了编译得到的文件，理解机器指令如何实现C语言代码中的操作
（第3章2分）
第4章 汇编
4.1 汇编的概念与作用
概念：
通过汇编器把汇编语言翻译成机器语言
作用：
通过汇编过程把汇编代码转换成机器代码
4.2 在Ubuntu下汇编的命令
gcc hello.s -s hello.o

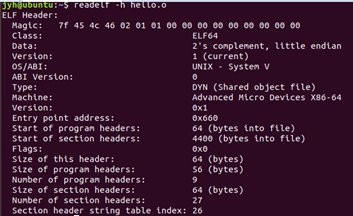

4.3 可重定位目标elf格式
文件头
描述了生成该文件的系统的字的大小和字节顺序，还有帮助链接器语法分析和解释目标文件的信息
节头部表
包括节名称，类型，读写权限，长度
符号表
包含main定义和引用的符号的信息
4.4 Hello.o的结果解析
与hello.s的比较：
左边多了机器码，用于机器识别
分支跳转call有了具体的地址

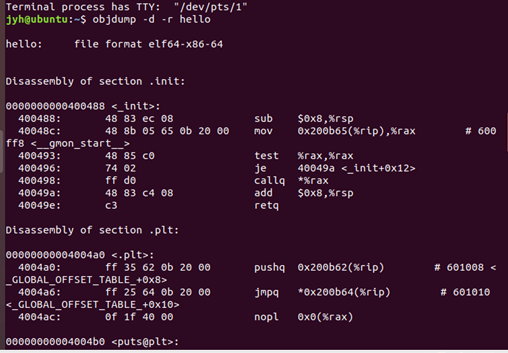

在.s文件中，call调用函数会直接加上函数名，反汇编中，call后是下一条指令的地址，许多函数要从链接的库中调用，call将他们的相对地址全都设置为0，在.rela.text中设置重定位条目
.s中访问rodata使用段名称%rip,在反汇编代码中是0+%rip，因为rodata中数据地址也是在运行时确定，访问也需要重定位
4.5 本章小结
了解汇编的概念和作用，汇编得到.o文件，然后分析了可重定位目标elf格式，然后使用objdump进行反汇编并与.s文件进行比较，理解机器语言与汇编语言的关系
（第4章1分）
第5章 链接
5.1 链接的概念与作用
概念：
链接是将各种代码和数据片段收集并组合成一个单一文件的过程
作用：
解析未定义的符号引用，将目标文件的占位符替换为符号的地址
5.2 在Ubuntu下链接的命令

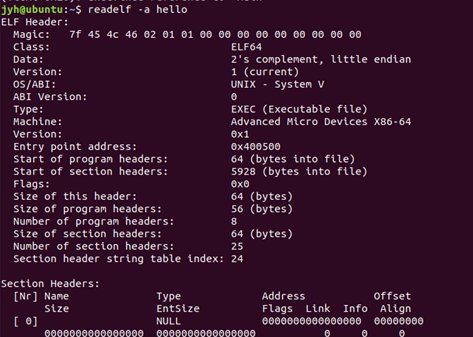

5.3 可执行目标文件hello的格式

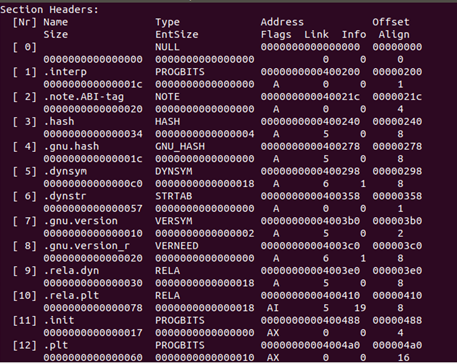

节头部表：

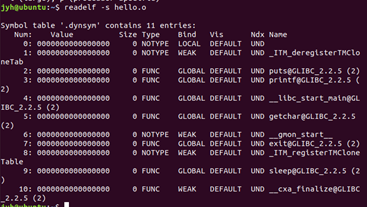

符号表信息：
5.4 hello的虚拟地址空间

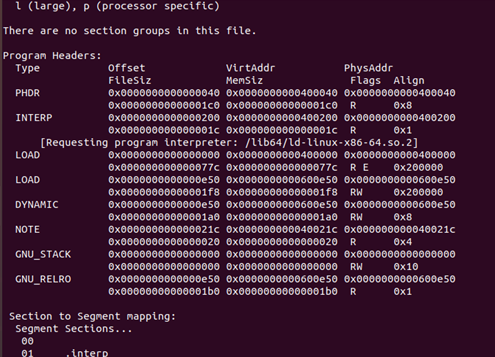

代码段偏移为0，被映射到虚拟地址0x0x0000000000400040，位于hello开头的代码被加载到虚拟地址为0x400000的地方，同理PFDR段位于偏移0x40处，被加载到了0x400040处
5.5 链接的重定位过程分析
各指令对应的地址为重定位之后的虚拟内存的地址，从0x400000开始，而hello.o是从0000000开始
此外在开头hello还多了.init，.fini，.plt，.plt.got节，分别是程序初始化执行的代码，程序终止时需要执行的代码，动态链接中的过程连接表，动态链接中的全局偏移表
5.6 hello的执行流程
函数 地址
ld-2.27.so!_dl_start 0x7f96ed2e1ea0
ld-2.27.so!_dl_init 0x7f96ed2f0630
hello!_start 0x400500
libc-2.27.so!__libc_start_main 0x7fbdf0cccab0
hello!puts@plt 0x400410
hello!exit@plt 0x400440
hello!printf@plt 0x4004c0
hello!sleep@plt 0x4004e0
hello!getchar@plt 0x4004f0
libc-2.27.so!exit 0x7236b7b9e120
5.7 Hello的动态链接分析
找到GOT地址0x601000
一开始这个地址开始的字节都为0，调用_dl_init函数之后GOT内容产生变化，存储的地址是动态连接器在Id-linux.so的入口点
5.8 本章小结
理解链接的作用，对hello.o进行链接得到hello文件，并对hello进行分析，与hello.o文件进行比较
（第5章1分）
第6章 hello进程管理
6.1 进程的概念与作用
概念：
进程是一个执行中的程序的实例
作用
通过进程，我们会得到一种假象，好像我们的程序是当前唯一运行的程序，我们的程序独占处理器和内存，我们程序的代码和数据好像是系统内存中唯一的对象。
6.2 简述壳Shell-bash的作用与处理流程
Shell是一个命令解释器，它解释由用户输入的命令并且把它们送到内核。不仅如此，Shell有自己的编程语言用于对命令的编辑，它允许用户编写由shell命令组成的程序。Shell编程语言具有普通编程语言的很多特点，比如它也有循环结构和分支控制结构等
Shell处理流程：
1.打印提示信息
2.等待用户输入
3.接受命令
4.解释命令
5.找到该命令，执行命令，如果命令含有参数，输入的命令解释它
6.执行完成，返回第一步
6.3 Hello的fork进程创建过程
shell先判断出不是内置命令，于是加载可执行文件hello，通过fork创建一个子进程，子进程得到与父进程用户级虚拟地址空间相同的一份副本。子进程还获得与父进程任何打开文件描述符相同的副本。子进程与父进程有不同的pid。fork被调用一次，返回两次。在父进程中fork返回子进程的pid，在子进程中fork返回0.父进程与子进程是并发运行的独立进程。
6.4 Hello的execve过程
在shell创建的子进程中将会调用execve函数，来调用加载器，加载器将可执行目标文件中的代码和数据从磁盘复制到内存中，然后通过跳转到程序的第一条指令或入口点来运行该程序。这个将程序复制到内存并运行的过程叫做加载。。在程序头部表的引导下，加载器将可执行文件的片复制到代码段和数据段。接下来，加载器跳转到程序的入口点，也就是_start函数的地址。这个函数是在系统目标文件ctrl.o中定义的，对所有C程序都是一样的。
start函数调用系统启动函数
_libc_start_main，该函数定义在libc.so中，它初始化执行环境，调用用户层的main函数，处理main函数的返回值，并且在需要的时候把控制返回给内核。
6.5 Hello的进程执行
系统中的每个程序都运行在某个进程的上下文中。上下文由程序正确运行所需的状态组成，这个状态包括存放在内存中的程序的代码和数据，它的栈、通用目的寄存器的内容、程序计数器、环境变量以及打开文件描述符的集合。
内核调度hello的进程开始进行，输出Hello与之前输入的内容，然后执行sleep函数，这个函数是系统调用，它显示地请求让调用进程休眠。内核转而执行其他进程，这时就会发生一个上下文转换。2s后，又会发生一次进程转换，恢复hello进程的上下文，继续执行hello进程。重复9次这个过程。
循环结束后，后面执行到getchar函数，这时读取数据一般需要很长的时间，所以将会发生一个上下文切换转而执行其他进程，当数据已经被读取到缓存区中，将会发生一个中断，使内核发生上下文切换，重新执行hello进程。
6.6 hello的异常与信号处理

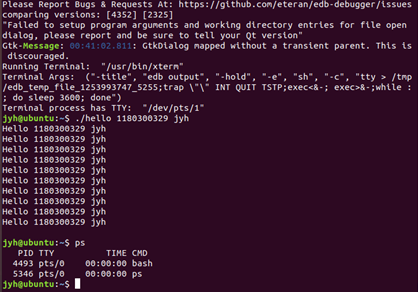

回车
进程被回收

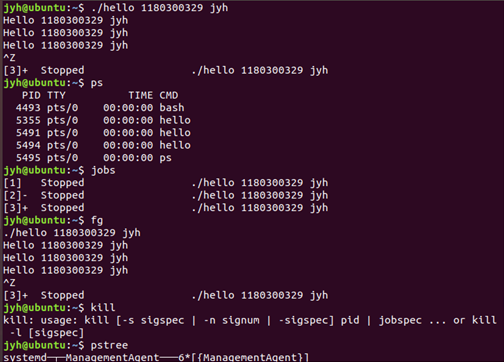

Ctrl-Z
会发送一个信号，停止前台作业
Ctrl-C
会向进程传递中断信号，使程序被终止
乱按
乱按的内容会被保存在缓冲区，按下回车会在程序停止后执行这些内容
6.7本章小结
了解了进程的概念和作用以及shell的作用，分析了hello的执行过程，以及fork和execve的作用
（第6章1分）
第7章 hello的存储管理
7.1 hello的存储器地址空间
物理地址：
CPU通过地址总线的寻址，找到真实的物理内存对应地址。 CPU对内存的访问是通过连接着CPU和北桥芯片的前端总线来完成的。在前端总线上传输的内存地址都是物理内存地址。
逻辑地址：
程序代码经过编译后出现在 汇编程序中地址。逻辑地址由选择符（在实模式下是描述符，在保护模式下是用来选择描述符的选择符）和偏移量（偏移部分）组成。
线性地址：
逻辑地址经过段机制后转化为线性地址，为描述符:偏移量的组合形式。分页机制中线性地址作为输入。
7.2 Intel逻辑地址到线性地址的变换-段式管理
段式内存管理方式就是直接将逻辑地址转换成物理地址，也就是CPU不支持分页机制。其地址的基本组成方式是段号+段内偏移地址。
在x86保护模式下，段的信息即段描述符占8个字节，段信息无法直接存放在段寄存器中。Intel的设计是段描述符集中存放在GDT或LDT中，而段寄存器存放的是段描述符在GDT或LDT内的索引值。
首先给定一个完整的逻辑地址
1.看段选择描述符中的T1字段是0还是1，可以知道当前要转换的是GDT中的段，还是LDT中的段，再根据指定的相应的寄存器，得到其地址和大小，我们就有了一个数组了。
2.拿出段选择符中的前13位，可以在这个数组中查找到对应的段描述符，这样就有了Base，即基地址就知道了。
3.把基地址Base+Offset,就是要转换的下一个阶段的地址。
7.3 Hello的线性地址到物理地址的变换-页式管理
首先先将线性地址分为VPN+VPO的形式，然后再将VPN拆分成TLBT+TLBI，然后去TLB缓存里找所对应的PPN，如果发生缺页情况则直接查找对应的PPN，找到PPN之后，将其与VPO组合变为PPN+VPO就是生成的物理地址了。
7.4 TLB与四级页表支持下的VA到PA的变换
36位的虚拟地址被分割成4个9位的片。CR3寄存器包含L1页表的物理地址。VPN1有一个到L1 PTE的偏移量，找到这个PTE以后又会包含到L2页表的基础地址；VPN2包含一个到L2PTE的偏移量，找到这个PTE以后又会包含到L3页表的基础地址；VPN3包含一个到L3PTE的偏移量，找到这个PTE以后又会包含到L4页表的基础地址；VPN4包含一个到L4PTE的偏移量，找到这个PTE以后就是相应的PPN
7.5 三级Cache支持下的物理内存访问
先将虚拟地址转换为物理地址，再对物理地址进行分析，物理地址一般由CT、CI、CO组成，用CI位进行索引，如果匹配成功且valid值为1，则称为命中，根据偏移量在L1cache中取数，如果不命中，在分别到L2、L3和主存中重复上述过程
7.6 hello进程fork时的内存映射
在用fork创建虚拟内存的时候，要经历以下步骤：
1.创建当前进程的mm_struct，vm_area_struct和页表的原样副本
2.两个进程的每个页面都被标记为只读页面
3两个进程的每个vm_area_struct都被标记为私有
7.7 hello进程execve时的内存映射
exceve函数加载和执行程序Hello，需要以下几个步骤：
1.删除已存在的用户区域。
2.映射私有区域。为Hello的代码、数据、bss和栈区域创建新的区域结构，所有这些区域都是私有的、写时复制的。
3.映射共享区域。比如Hello程序与标准C库libc.so链接，这些对象都是动态链接到Hello的，然后再用户虚拟地址空间中的共享区域内。
4.设置程序计数器（PC）。exceve做的最后一件事就是设置当前进程的上下文中
7.8 缺页故障与缺页中断处理
在虚拟内存的习惯说法中，DRAM缓存不命中称为缺页。例如：CPU引用了VP3中的一个字，VP3并未缓存在DRAM中。地址翻译硬件从内存中读取PTE3，从有效位推断出VP3未被缓存，并且触发一个缺页异常。缺页异常调用内核中的缺页异常处理程序，该程序会选择一个牺牲页，在此例中就是存放在PP3中的VP4。如果VP4已经被修改了，那么内核就会将它复制回磁盘。无论哪种情况，内核都会修改VP4的页表条目，反映出VP4不再缓存在主存中这一事实。
接下来，内核从磁盘复制VP3到内存中的PP3，更新PTE3，随后返回。当异常处理程序返回时，它会重新启动导致缺页的指令，该指令会把导致缺页的虚拟地址重发送到地址翻译硬件。但是现在VP3已经缓存在主存中了，那么也命中也能由地址翻译硬件正常处理了。
7.9动态存储分配管理
基本方法：维护一个虚拟内存区域“堆”，将堆视为一组不同大小的块的集合来维护，每个块要么是已分配的，要么是空闲的，需要时选择一个合适的内存块进行分配。
1 记录空闲块，可以选择隐式空闲链表，显示空闲链表，分离的空闲链表和按块大小排序建立平衡树
2 放置策略，可以选择首次适配，下一次适配，最佳适配
3 合并策略，可以选择立即合并，延迟合并
4 需要考虑分割空闲块的时机，对内部碎片的忍耐阈值.
7.10本章小结
回顾了存储的一些概念，进程fork和execve内存映射的内容，还有缺页问题和动态存储分配管理的问题
（第7章 2分）
第8章 hello的IO管理
8.1 Linux的IO设备管理方法
设备的模型化：文件
文件的类型：
普通文件：包含任意数据的文件。
目录：包含一组链接的文件，每个链接都将一个文件名映射到一个文件（他还有另一个名字叫做“文件夹”）。
套接字：用来与另一个进程进行跨网络通信的文件
命名通道
符号链接
字符和块设备
设备管理：unix io接口
打开和关闭文件
读取和写入文件
改变当前文件的位置
8.2 简述Unix IO接口及其函数
1.Unix IO接口：
打开文件：一个应用程序通过要求内核打开相应的文件，宣告它想要访问一个I/O设备。内核返回一个小的非负整数，叫做描述符。它在后续对此文件的所有操作中标识这个文件。内核记录有关这个打开文件的所有信息。应用程序只需记住这个描述符。
shell创建的每个进程开始时都有三个打开的文件：标准输入、标准输出和标准错误。
改变当前的文件位置：对于每个打开的文件，内核保持着一个文件的位置k，初始为0，这个文件的位置是从文件开头起始的字符偏移量。应用程序能够通过执行seek操作，将文件的当前位置设置为k。
读写文件：读操作就是从文件中复制n>0个字节到内存中，从当前文件位置k开始，然后将k增加到k+n。而写操作就是从内存复制字节到文件中。
关闭文件：当应用完成了对文件的访问后，它就通知内核关闭这个文件。作为响应，内核释放文件打开时创建的数据结构，并将这个描述符恢复到可用的描述符池中。无论一个进程因为何种原因终止时，内核都会关闭所有打开的文件并释放它们的内存资源。
2.Unix IO函数：
open 函数:调要open函数可以打开或创建一个文件。
create函数：创建一个文件，也可通过以特定参数使用open来实现。
close函数：读文件进行关闭。
Iseek函数：为一个打开的文件设置其偏移量。
read函数：从打开的文件中读数据到buf。
write函数：写入文件。
pread,prwrite函数：主要用于解决文件共享问题。
dup函数
syns函数：用于解决延迟写问题，保证磁盘上实际文件系统和缓冲区高速缓存中内容的一致性。
8.3 printf的实现分析
int printf(const char
fmt,…){
int i;
char buf[256];
va_list arg = (va_list)((char
)(&fmt) + 4);
i = vsprintf(buf,fmt,arg);
write(buf,i);
return i;
}
调用了两个函数vsprintf，write
vsprintf函数的作用是将所有的参数内容格式化之后存入buf，然后返回格式化数组的长度。
write函数是将buf中的i个元素写到终端的函数。
从vsprintf生成显示信息，到write系统函数，到陷阱-系统调用 int 0x80或syscall.
字符显示驱动子程序：从ASCII到字模库到显示vram（存储每一个点的RGB颜色信息）。
显示芯片按照刷新频率逐行读取vram，并通过信号线向液晶显示器传输每一个点（RGB分量）。
8.4 getchar的实现分析
int getchar(void){
static char buf[BUFSIZ];
static char *bb = buf;
static int n = 0;
if(n == 0)
{
n = read(0, buf, BUFSIZ);
bb = buf;
}
return(–n >= 0)?(unsigned char) *bb++ : EOF;
}
getchar函数调用read函数，将整个缓冲区都读到buf里，并将缓冲区的长度赋值给n。返回时返回buf的第一个元素，除非n<0。
异步异常-键盘中断的处理：键盘中断处理子程序。接受按键扫描码转成ascii码，保存到系统的键盘缓冲区。
getchar等调用read系统函数，通过系统调用读取按键ascii码，直到接受到回车键才返回。
8.5本章小结
了解了hello的IO管理，以及读写的两个函数的实现
（第8章1分）
结论
用计算机系统的语言，逐条总结hello所经历的过程。
你对计算机系统的设计与实现的深切感悟，你的创新理念，如新的设计与实现方法。
先用C语言编写hello.c
预处理hello.c，将其与所有外部的库展开合并到hello.i中
编译hello.i成为汇编文件hello.s
汇编hello.s，将其变为可重定位目标文件hello.o
将hello.o与可重定位目标文件和动态链接库链接成为可执行程序hello
运行hello
shell调用fork创建子进程
shell调用execve，映射虚拟内存
进入程序，载入物理内存，进入main函数
CPU分配时间片，hello在一个时间片中顺序执行
正常结束或者ctr-c ctr-z终止或挂起进程
shell父进程回收子进程，hello的一生结束
