UVM实战笔记（六）

第六章. UVM中的sequence

6.1 sequence基础

6.1.1 从driver中剥离激励产生功能

sequence机制的作用是为了从driver中剥离出产生激励的功能。在不同的测试用例中，将不同的sequence设置成sequencer的main_phase的default_sequence。当sequencer执行到main_phase时，发现有default_sequence，那么就会启动sequence（default也是调用start任务启动sequence）。

6.1.2 sequence的启动与执行

调用sequence的start任务将其启动。
使用default_sequence启动。（事实上default_sequence会调用sequence的start任务）
- 一种是直接将sequence类设置为某个sequencer的default_sequence
- 另一种是先实例化要启动的sequence，之后再设置为某个sequencer的default_sequence

//直接设置sequence的类类型为default_sequence
uvm_config_db#(uvm_object_wrapper)::set(this,
"env.i_agt.sqr.main_phase",
"default_sequence",
case0_sequence::type_id::get());

//实例化sequence对象，再设置default_sequence
function void my_case0::build_phase(uvm_phase phase);
	case0_sequence cseq;
	super.build_phase(phase);
	cseq = new("cseq");

	uvm_config_db#(uvm_sequence_base)::set(this,
	"env.i_agt.sqr.main_phase",
	"default_sequence",
	cseq);
endfunction

当一个sequence启动后会自动执行sequence的body任务。除了body任务外，还会自动调用sequence的pre_body和post_body任务。

6.2 sequence的仲裁机制

6.2.1 在同一sequencer上启动多个sequence

在同一个sequencer上启动多个sequence时，哪个sequence先执行，这就涉及到seq的优先级和UVM仲裁算法。

对于transaction来说，存在优先级的概念，通常来说，优先级越高越容易被选中。当使用uvm_do或者uvm_do_with宏时，产生的transaction的优先级是默认的优先级，即-1。可以使用uvm_do_pri及uvm_do_pri_with改变所产生的transaction的优先级。

`uvm_do_pri(m_trans, 100)
`uvm_do_pri_with(m_trans, 200, {m_trans.pload.size < 500;})

对于sequence来说，也存在优先级概念。可以在sequence启动的时候指定其优先级。对sequence设置优先级的本质即设置其内产生的transaction的优先级。

seq0.start(env.i_agt.sqr, null, 100);

UVM中仲裁算法：

SEQ_ARB_FIFO：先进先出，不考虑优先级（默认）
SEQ_ARB_WEIGHTED：加权仲裁
SEQ_ARB_RANDOM：随机选择
SEQ_ARB_STRICT_FIFO：严格按照优先级，当有多个同一优先级，按照先进先出
SEQ_ARB_STRICT_RANDOM：严格按照优先级，当有多个同一优先级，随机从最高优先级中选择
SEQ_ARB_USER：用户自定义新的仲裁算法

通常transaction和sequence的优先级和UVM仲裁算法配合使用。如果想按照sequence或者transaction的优先级进行发送激励，则要讲UVM仲裁算法设置为SEQ_ARB_STRICT_FIFO或者SEQ_ARB_STRICT_RANDOM。仲裁算法通过sequencer的set_arbitration来实现。

env.i_agt.sqr.set_arbitration(SEQ_ARB_STRICT_FIFO);

6.2.2 sequencer的lock操作

Lock操作就是sequencer在开始相应这个lock请求，此后sequencer会一直连续发送此sequence的transaction，直到unlock操作被调用。从效果上来看，此sequencer的所有权并没有被所有的sequence共享，而是被申请lock操作的sequence独占了。代码如下，在lock语句之后，一直发送sequence1的transaction，直到unlock语句被调用。

class sequence1 extends uvm_sequence #(my_transaction);
…
    virtual task body();
    …
        repeat (3)
        begin
            `uvm_do_with(m_trans, {m_trans.pload.size < 500;})
            `uvm_info("sequence1", "send one transaction", UVM_MEDIUM)
        end

        lock();

        `uvm_info("sequence1", "locked the sequencer ", UVM_MEDIUM)
        repeat (4)
        begin
            `uvm_do_with(m_trans, {m_trans.pload.size < 500;})
            `uvm_info("sequence1", "send one transaction", UVM_MEDIUM)
        end
        `uvm_info("sequence1", "unlocked the sequencer ", UVM_MEDIUM)

        unlock();

        repeat (3)
        begin
            `uvm_do_with(m_trans, {m_trans.pload.size < 500;})
            `uvm_info("sequence1", "send one transaction", UVM_MEDIUM)
        end
    …
    endtask
…
endclass

如果两个sequence都使用lock任务来获取sequencer的所有权，先获得所有权的sequence在执行完毕后才会将所有权交还给另外一个sequence。

6.2.3 sequencer的grab操作

grab操作也是用于暂时用于sequencer的所有权，grab操作比lock操作优先级更高。lock请求是被插入sequencer仲裁队列的最后面，等到它时，他前面的仲裁请求都已经结束了。grap请求则被放入sequencer仲裁队列的最前面，它几乎是已发出就拥有了sequencer的所有权。
如果两个sequence同时使用grab任务获取sequencer的所有权，则此情形和两sequence同时调用lock函数一样，在先获得所有权的sequence执行完毕后才会将所有权交还给另一个试图获取所有权的sequence。
如果一个sequence在使用grap任务获取sequencer的所有权前，另一个sequence已经使用lock任务获得了sequencer的所有权，则grap任务会一直等待lock的释放。grap任务会插队，但是绝对不会打断别人正在进行的事情。

6.2.4 sequence的有效性

通过lock/grab任务，sequence可以独占sequencer，强行sequencer发送自己产生的transaction。同样的，UVM也提供了措施使sequence可以在一定时间不参与仲裁。
sequencer在仲裁时，会查看sequence的is_relevant函数的返回结果。如果为1，说明此sequence有效，否则无效。可以通过重载is_relevant函数来使sequence失效。

class sequence0 extends uvm_sequence #(my_transaction);
    my_transaction m_trans;
    int num;
    bit has_delayed;
    …

    virtual function bit is_relevant();
        if((num >= 3)&&(!has_delayed)) return 0;
        else return 1;
    endfunction

    virtual task body();
        fork
            repeat (10)
            begin
                num++;
                `uvm_do(m_trans)
                `uvm_info("sequence0", "send one transaction", UVM_MEDIUM)
            end
            while(1)
            begin
                if(!has_delayed)
                begin
                    if(num >= 3)
                    begin
                        `uvm_info("sequence0", "begin to delay", UVM_MEDIUM)
                        #500000;
                        has_delayed = 1'b1;
                        `uvm_info("sequence0", "end delay", UVM_MEDIUM)
                        break;
                    end
                    else    #1000;
                end
            end
        join
        …
        endtask
    …
endclass

上述代码中sequence在发送3个transaction后开始变为无效，延时500000时间单位后又开始有效。
除了is_relevant外，sequence还有一个任务wait_for_relevant也与sequence的有效性相关。当sequencer发现sequence无效时，会调用其wait_for_relevant任务。在wait_for_relevant中，必须将使sequence无效的条件清除（当不清除sequence无效状态时，在sequencer调用sequence的wait_for_relevant后，发现sequence依然处于无效状态，那么会继续调用wait_for_relevant任务，系统将陷入死循环）。因此is_relevant和wait_for_relevant一般应成对重载，不能只重载一个。

6.3 sequence相关的宏及实现

6.3.1 uvm_do系列宏

uvm_do系列宏主要有以下8个：

uvm_do(SEQ_OR_ITEM)
uvm_do_pri(SEQ_OR_ITEM, PRIORITY)
uvm_do_with(SEQ_OR_ITEM, CONSTRAINTS)
uvm_do_pri_with(SEQ_OR_ITEM, PRIORITY, CONSTRAINTS)
uvm_do_on(SEQ_OR_ITEM, SEQR)
uvm_do_on_pri(SEQ_OR_ITEM, SEQR, PRORITY)
uvm_do_on_with(SEQ_OR_ITEM, SEQR, CONSTRAINTS)
uvm_do_on_pri_with(SEQ_OR_ITEM, SEQR, PRIORITY, CONSTRAINTS)

uvm_do_on用于显式地指定使用哪个sequencer发送此transaction。他有两个参数，第一个是transaction的指针，第二个是sequencer的指针。当在sequence中使用uvm_do等宏时，其默认的sequencer就是此sequence启动时为其指定的sequencer，sequence将这个sequencer的指针放在其成员变量m_sequencer中。
uvm_do系列宏中，其第一个参数除了可以是transaction的指针外，还可以是某个serquence的指针。当第一个参数是transaction时，他会调用start_item和finish_item（参考6.3.4）；当第一个参数是sequence时，他调用sequence的start任务。

//uvm_do宏等价于如下代码
`uvm_do_on(tr, this.m_sequencer)

uvm_do_on_pri的第三个参数是优先级，这个数值必须是一个大于等于-1的整数。数值越大，优先级越高。

`uvm_do_on_pri(tr, this, 100)

uvm_do_on_with的第三个参数是约束。

`uvm_do_on_with(tr, this, {tr.pload.size==100;} )

uvm_do_on_pri_with，有四个参数，是所有uvm_do宏中参数最多的一个。uvm_do系列宏的其他七个宏都是用uvm_do_on_pri_with宏来实现的。

`uvm_do_on_pri_with(tr, this, 100, {tr.pload.size==100;} )

6.3.2 uvm_create与uvm_send

除了uvm_do宏产生transaction，还可以使用uvm_create宏与uvm_send宏来产生。

uvm_create：实例化transaction（可以使用new函数替代uvm_create）
uvm_send：发送transaction
uvm_send_pri：发送transaction时指定优先级

相比uvm_do系列宏，使用uvm_create/uvm_send/uvm_send_pri系列宏更加灵活，可以对transaction进行控制。

6.3.3 uvm_rand_send系列宏

uvm_rand_send(SEQ_OR_ITEM)
uvm_rand_send_pri(SEQ_OR_ITEM, PRIORITY)
uvm_rand_send_with(SEQ_OR_ITEM，CONSTRAINTS)
uvm_rand_send_pri_with(SEQ_OR_ITEM, PRIORITY, CONSTRAINTS)

uvm_rand_send宏与uvm_send宏类似，唯一的区别是它会对transaction进行随机化。这个宏使用的前提是transaction已经被分配了空间（已经被实例化）。
uvm_rand_send，uvm_send系列宏的意义主要在于，如果一个transaction占用的内存比较大，那么可能希望前后两次发送的transaction都使用同一块内存，只是其中的内容可以不同，这样比较节省内存。

6.3.4 start_item与finish_item

宏隐藏了细节，方便了用户的使用，但是也给用户带来了困扰：宏到底做了什么事情？

start_item

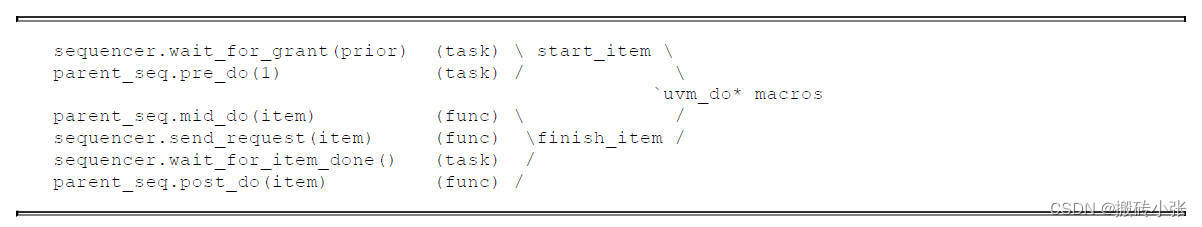

finish_item

使用uvm_do系列宏就相当于使用以下代码：

virtual task bodu();
    tr=new("tr");
    start_item(tr);
    assert(tr.randomize() with {tr.pload.size() == 200;
           });
    finish_item(tr);
endtask

6.3.5 pre_do，mid_do与post_do

uvm_do宏封装了从transaction实例化到发送的一系列操作，封装的越多，则其灵活性越差。为了增加uvm_do系列宏的功能，UVM提供了三个接口：pre_do，mid_do和post_do（类似于回调函数）。

pre_do是一个任务，在start_item中被调用，他是start_item返回前执行的最后一行代码。
mid_do是一个函数，位于finish_item的最开始，在执行完此函数后，finish_item才进行其他操作。
post_do是一个函数，位于finish_item中，他是finish_item返回前执行的最后一行代码。

start_item和finish_item的使用需要配合pre_do，mid_do和post_do一同使用。

6.4 sequence进阶应用

6.4.1 嵌套的sequence

如果有需求需要产生不同类型的sequence，那么可以使用嵌套sequence。所谓嵌套sequence，即在一个sequence的body中，启动其他的sequence。通过嵌套sequence实现sequence的重用。

class case0_sequence extends uvm_sequence #(my_transaction);
…
    virtual task body();
        crc_seq cseq;
        long_seq lseq;
        …
        repeat (10)
        begin
            cseq = new("cseq");
            cseq.start(m_sequencer);
            lseq = new("lseq");
            lseq.start(m_sequencer);
        end
…
    endtask
…
endclass

6.4.2 在sequence中使用rand类型变量

在transaction的定义中，通常使用rand来对变量进行修饰，说明在调用randomize时要对此字段进行随机化。
sequence中也可以添加任意多的rand修饰符，此sequence作为底层的sequence供顶层sequence调用。

6.4.3 transaction类型的匹配

一个sequencer只能产生一种类型的transaction，一个sequence如果想要在此sequencer上启动，那么其所产生的transaction的类型必须是这种transaction或者派生自这种transaction。这里需注意的是嵌套sequence，由于包含多个sequence，必须保证嵌套sequence中每个sequence产生的transaction与sequencer上允许的transaction是同一种transaction，此时嵌套sequence才可以在此sequencer上启动。
在sequencer上发送两个或者多个不同的transaction：将sequencer中允许发送的transaction定义为父类（uvm_sequence_item），在嵌套seuqnece中每个sequence上发送的transaction继承自uvm_sequence_item，即可实现在同一个sequencer上发送不同transaction（sequence中的transaction是sequencer上transaction的子类）。这里对其他组件带来的影响是，driver组件中的transaction同样需要声明为uvm_sequence_item类型。

6.4.4 m_sequencer与p_sequencer

考虑一种情况，如何在sequence中访问sequencer中的成员变量呢？
一种方法是使用m_sequencer。m_sequencer是属于每个sequence的成员变量，其指向该sequence启动的sequencer。如果直接使用m_sequencer访问sequencer的变量，会引起编译错误。因为m_seuqencer是uvm_sequencer_base（uvm_sequencer的基类）类型，而不是my_sequencer类型。使用前需要在my_sequence中通过case转换将m_sequencer转换成my_sequencer类型，这样就可以引用sequencer中定义的变量。

virtual task body();
    my_sequencer x_sequencer;
…
    $cast(x_sequencer, m_sequencer);
    repeat (10)
    begin
        `uvm_do_with(m_trans, {m_trans.dmac == x_sequencer.dmac;
        m_trans.smac == x_sequencer.smac;})
    end
…
endtask

另一种方法是使用p_sequencer。UVM内置了一个宏uvm_declare_p_sequencer(SEQUENCER)，该宏声明了一个SEQUENCER类型的成员变量。使用此宏的本质是声明了一个SEQUENCER类型的成员变量，如下代码是等同的效果。

class case0_sequence extends uvm_sequence #(my_transaction);
    my_transaction m_trans;
    `uvm_object_utils(case0_sequence)
    `uvm_declare_p_sequencer(my_sequencer)
…
endclass

class case0_sequence extends uvm_sequence #(my_transaction);
    my_sequencer p_sequencer;
    …
endclass

UVM会自动将m_sequencer通过cast转换成p_sequencer。这个过程在pre_body（）之前就完成了。因此sequence中可以直接使用成员变量p_sequencer访问sequencer中的成员变量。

6.4.5 sequence的派生与继承

sequence作为一个类，可以从其中派生其他sequence的。同一个项目中各sequence都是类似的，所以可以将很多公用的函数或者任务下载base_sequence中，其他的sequence都从此sequence派生。
普通的sequence这样使用没有任何问题，但是对于使用了uvm_declare_p_sequence声明的base_sequence，在派生的sequence中是否也要使用此宏重新声明p_sequencer？答案是不需要重新声明，因为uvm_declare_p_sequence的实质是在base_sequence中声明了一个成员变量p_sequencer，当其他sequence从其派生时，子类sequence会继承父类的成员变量p_sequencer，所以无需再声明一次。如果在子类sequence中再声明一次，系统也不会报错，此时相当于声明了两个p_sequencer，一个属于父类，一个属于子类。

6.5 virtual sequence的使用

6.5.2 sequence之间的简单同步

利用全局事件进行同步

event send_over;        //global event

class drv0_seq extends uvm_sequence #(my_transaction);
…
    virtual task body();
    …
    `uvm_do_with(m_trans, {m_trans.pload.size == 1500;})
    ->send_over;

    repeat (10)
    begin
       `uvm_do(m_trans)
        `uvm_info("drv0_seq", "send one transaction", UVM_MEDIUM)
    end
    …
    endtask
endclass

class drv1_seq extends uvm_sequence #(my_transaction);
…
    virtual task body();
        @send_over;
        repeat (10)
        begin
            `uvm_do(m_trans)
            `uvm_info("drv1_seq", "send one transaction", UVM_MEDIUM)
        end
        …
    endtask
endclass

如上述代码中，drv0_seq在发送一个m_trans后，触发全局事件send_overdrv1_seq才会开始发送transaction。

6.5.3 sequence之间的复杂同步

上节中使用了全局变量进行同步，但是，除非有必要，尽量不要使用全局变量。事实上，上节中使用全局变量只实现了一次同步，如果要进行多次同步呢？
实现sequence之间的同步最好的方式是使用virtual sequence。虚拟的sequence本身不发送transaction，只是控制其他sequence，起统一调度作用。为了使用virtual sequence，一般需要一个virtual sequencer。virtual sequencer里面包含指向其他真实sequencer的指针。由于virtual sequence/sequencer根本不直接产生transaction，所以virtual sequence/sequencer在定义时根本无需指明要发送的transaction数据类型。

class my_vsqr extends uvm_sequencer;
    my_sequencer p_sqr0;
    my_sequencer p_sqr1;
    …
endclass

在base_test中，实例化vsqr，并将相应的sequencer赋值给vseq中的sequencer的指针。

class base_test extends uvm_test;
    my_env env0;
    my_env env1;
    my_vsqr v_sqr;
    …
endclass

function void base_test::build_phase(uvm_phase phase);
    super.build_phase(phase);
    env0 = my_env::type_id::create("env0", this);
    env1 = my_env::type_id::create("env1", this);
    v_sqr = my_vsqr::type_id::create("v_sqr", this);
endfunction

function void base_test::connect_phase(uvm_phase phase);
    v_sqr.p_sqr0 = env0.i_agt.sqr;
    v_sqr.p_sqr1 = env1.i_agt.sqr;
endfunction

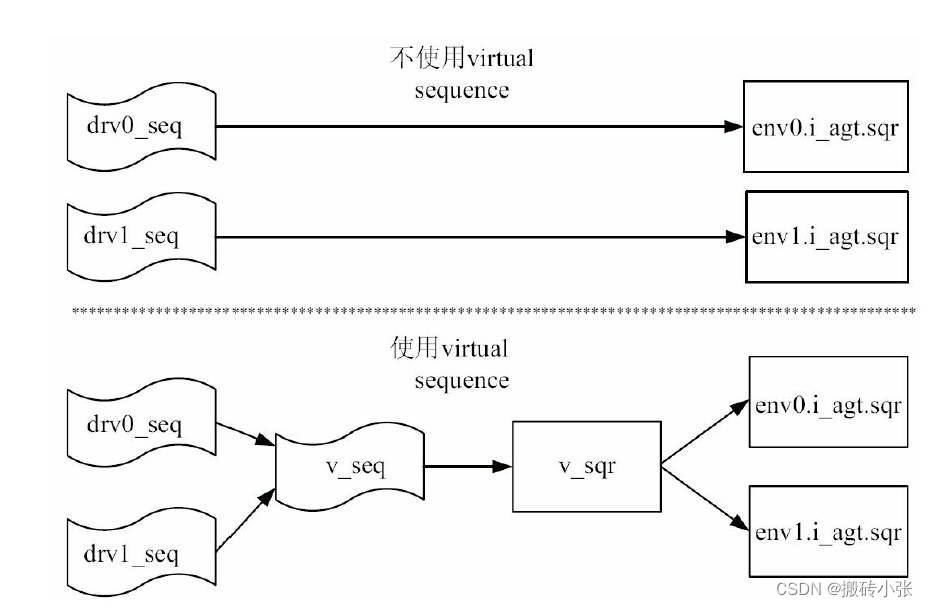

在这里插入图片描述

在virtual sequence中则可以使用uvm_do_on系列宏来发送transaction。

class case0_vseq extends uvm_sequence;
    `uvm_object_utils(case0_vseq)
    `uvm_declare_p_sequencer(my_vsqr)
…
    virtual task body();
        my_transaction tr;
        drv0_seq seq0;
        drv1_seq seq1;
        …
        `uvm_do_on_with(tr, p_sequencer.p_sqr0, {tr.pload.size == 1500;})
        `uvm_info("vseq", "send one longest packet on p_sequencer.p_sqr0", UVM_MEDIUM)
        fork
            `uvm_do_on(seq0, p_sequencer.p_sqr0);
            `uvm_do_on(seq1, p_sequencer.p_sqr1);
        join
        …
        endtask
endclass

virtual sequence是uvm_do_on宏用的最多的地方。virtual sequence中的body任务代码是顺序执行的，在其中启动seq会自动顺序执行，同时可以使用fork…join系列语句对不同seq启动进行控制。
另外，virtual sequence的使用可以减少config_db语句的使用（设置sequence为启动sequencer的main_phase的default sequence）。virtual sequence作为一种特殊的sequence，也可以在其中启动其他的virtual sequence。

6.5.4 仅在virtual sequence中控制objection

在sequence中可以使用starting_phase来控制验证平台的关闭。除了手动启动sequence时为starting_phase赋值外，只有将此sequence作为sequencer的某动态运行phase的default_sequence时，其starting_phase才不为null。如果将某些sequence作为uvm_do宏的参数，那么此sequence的starting_phase是为null的，在此sequence中使用starting_phase的raise_objection是没有任何用处的。
在有virtual sequence之后，有三个地方可以控制objection。一个是普通的sequence，二是中间层的virtual sequence。三是最顶层的virtual sequence。
一般来说只在最顶层的virtual sequence中控制objection。因为virtual sequence是起统一调度作用的，这种统一调度不只体现在transaction，也应该体现在objection的控制上。

6.5.5 在sequence中慎用fork join_none

class case0_vseq extends uvm_sequence;
    virtual task body();
        drv_seq dseq[4];
        for(int i = 0; i < 4; i++)
            fork
                automatic int j = i;
                `uvm_do_on(dseq[j], p_sequencer.p_sqr[j]);
            join_none
    endtask
endclass

在for循环中使用fork join_none，其等同于以下代码：

class case0_vseq extends uvm_sequence;
    virtual task body();
        drv_seq dseq[4];
        fork
            uvm_do_on(dseq[0], p_sequencer.p_sqr[0]);
        join_none
        fork
            uvm_do_on(dseq[1], p_sequencer.p_sqr[1]);
        join_none
        fork
            uvm_do_on(dseq[2], p_sequencer.p_sqr[2]);
        join_none
        fork
            uvm_do_on(dseq[3], p_sequencer.p_sqr[3]);
        join_none
        //wait fork;   wait all 4-thread end
    endtask
endclass

上述代码启动了四个线程，系统并不会等这4个sequence执行完毕就返回了。执行完成之后，系统会清理这4个sequence之前占据的内存空间。因此，这个四个线程只是启动，并没有完成就被系统杀掉了。要避免这个问题，需要在线程后添加wait fork语句。

6.6 在sequence中使用config_db

6.6.1 在sequence中获取参数

sequence机制是UVM中强大的机制之一，config_db机制也对sequence机制提供了支持，可以在sequence中获取参数。sequence本身是一个object，无法像uvm_component那样出现在UVM树中，所以在sequence中获取参数最大的问题是路径问题。
可以使用get_full_name得到一个component的完整路径，同样的，此函数也可以在一个sequence中被调用。以下为sequence中调用此函数打印的结果：

uvm_test_top.env.i_agt.sqr.case0_sequence

这个路径有两部分组成：此sequence的sequencer的路径+此sequence实例化时传递的名字。因此可以使用如下方式为一个sequencer传递参数：

uvm_config_db#(int)::set(this, "env.i_agt.sqr.*", "count", 9);

在set函数的第二个参数出现了通配符，因为sequence在实例化名字一般是不固定的，而且有时是未知的（如使用default_sequence启动的sequence的名字就是未知的），所以使用通配符。在sequence中使用如下函数获取参数：

class case0_sequence extends uvm_sequence #(my_transaction);
…
    virtual task pre_body();
        if(uvm_config_db#(int)::get(null, get_full_name(), "count", count))
            `uvm_info("seq0", $sformatf("get count value %0d via config_db", count), UVM_MEDIUM)
        else
            `uvm_error("seq0", "can't get count value!")
    endtask
…
endclass

这里需要说明的是第一个参数，由于sequence不是一个component，所以第一个参数不能是this。只能使用null，或者uvm_root::get()。

6.6.2 在sequence中设置参数

在sequence中获取参数与设置参数类似：

//向scb中设置参数cmp_en
uvm_config_db#(bit)::set(uvm_root::get(), "uvm_test_top.env0.scb", "cmp_en", 0);

//向sequence中设置参数first_start
uvm_config_db#(bit)::set(uvm_root::get(), "uvm_test_top.v_sqr.*", "first_start", 0);

6.6.3 wait_modified的使用

一个sequence是在task phase中运行的，当其设置一个参数时，其时间往往是不固定的。真毒这种不固定的设置参数的方式，UVM中提供了wait modified任务。wait_modified的其参数有三个，与config_db::get的前三个参数完全一样。当他检测到第三个参数的值被更新过后，它就返回，否则一直等待。

task my_scoreboard::main_phase(uvm_phase phase);
…
    fork
        while(1)
        begin
            uvm_config_db#(bit)::wait_modified(this, "", "cmp_en");
            void'(uvm_config_db#(bit)::get(this, "", "cmp_en", cmp_en));
            `uvm_info("my_scoreboard", $sformatf("cmp_en value modified, the new value is %0d", cmp_en), UVM_LOW)
        end
    …
    join
endtask

上述代码中，wait_modified检测到参数值被设置后，立刻调用config_db::get得到新的参数。与get函数一样，除了可以在一个component中使用，还可以在一个sequence中使用wait_modified任务。

6.7 response的使用

6.7.1 put_response与get_response

sequence提供了一种sequence→sequencer→driver的单向数据传输机制。在一个复杂的验证平台中，sequence需要根据driver对transaction的反应来决定要发送的transaction，换而言之，sequence需要得到driver的一个反馈。sequence机制提供对这种反馈的支持，它允许driver将一个response返回给sequence。如果要使用response，那么在sequence中需要使用get_response任务：

class case0_sequence extends uvm_sequence #(my_transaction);
…
    virtual task body();
        …
    repeat (10)
    begin
        `uvm_do(m_trans)
        get_response(rsp);
        `uvm_info("seq", "get one response", UVM_MEDIUM)
        rsp.print();
   end
…
endtask

在driver中，则需要使用put_response任务：

task my_driver::main_phase(uvm_phase phase);
…
    while(1)
    begin
        seq_item_port.get_next_item(req);
        drive_one_pkt(req);
        rsp = new("rsp");
        rsp.set_id_info(req);
        seq_item_port.put_response(rsp);
        seq_item_port.item_done();
   end
endtask

这里关键是设置set_id_info函数，它将req的id等信息复制到rsp中。由于可能存在多个sequence在同一个sequencer上启动的情况，只有设置了rsp的id等信息，sequencer才知道将response返回给哪个sequence。除了使用put_response外，UVM还支持直接将response作为item_done的参数。

6.7.2 response的数量问题

通常来说，一个transaction对应一个response，事实上，UVM也支持一个transaction对应多个response的情况，在这种情况下，在sequence中需要多次调用get_response，而在driver中，需要多次调用put_response。

task my_driver::main_phase(uvm_phase phase);
    while(1)
    begin
        seq_item_port.get_next_item(req);
        drive_one_pkt(req);
        rsp = new("rsp");
        rsp.set_id_info(req);
        seq_item_port.put_response(rsp);
        seq_item_port.put_response(rsp);
        seq_item_port.item_done();
    end
endtask

class case0_sequence extends uvm_sequence #(my_transaction);
    virtual task body();
        repeat (10)
        begin
            `uvm_do(m_trans)
            get_response(rsp);
            rsp.print();
            get_response(rsp);
            rsp.print();
        end
    endtask
endclass

当存在多个response时，将response作为item_done参数的方式就不适用了。由于一个transaction只能对应一个item_done，所以多次调用item_done会出错。
response机制的原理是，driver将rsp推送给sequencer，而sequencer内部维持一个队列，当有新的response进入时，就推入此对垒。默认情况下，此队列的大小为8。当队列中元素满时，driver再次向此队列推送新的response，UVM会报错。

6.7.3 response handler与另类的response

driver发送response和sequence获取response是在同一个进程中进行的。如果想将两者分离开来，在不同的进程中运行将会看到不同的结果，这种情况需要使用response_handler。

class case0_sequence extends uvm_sequence #(my_transaction);
…
    virtual task pre_body();
        use_response_handler(1);
    endtask

    virtual function void response_handler(uvm_sequence_item response);
        if(!$cast(rsp, response))
            `uvm_error("seq", "can't cast")
        else
        begin
            `uvm_info("seq", "get one response", UVM_MEDIUM)
            rsp.print();
        end
    endfunction

    virtual task body();
        if(starting_phase != null)
            starting_phase.raise_objection(this);
            repeat (10)
            begin
                `uvm_do(m_trans)
            end
            #100;
        if(starting_phase != null)
        starting_phase.drop_objection(this);
    endtask

    `uvm_object_utils(case0_sequence)
endclass

response handler功能默认是关闭的，如果要是用response_handler，首先要调用use_response_handler函数，打开sequence的response handler功能。
打开response_handler功能后，用户需要重载函数response_handler，此函数的参数是一个uvm_sequence_item类型的指针，需要首先将其通过case转换成my_transaction类型，之后就可以根据rsp的值来决定后续sequencer的行为。

6.7.4 rep和req类型不同

以上例子中response与req都是相同的情况，UVM也支持response与req类型不同的情况。driver，sequencer，sequence的原型分别是：

class uvm_driver #(type REQ=uvm_sequence_item, type RSP=REQ) extends uvm_component;
class uvm_sequencer #(type REQ=uvm_sequence_item, RSP=REQ) extends uvm_sequencer_param_base #(REQ, RSP);
virtual class uvm_sequence #(type REQ = uvm_sequence_item, type RSP = REQ) extends uvm_sequence_base;

默认情况下response与req的类型是相同的，如果要使用rsp与req不同的情况，需要在定义driver，sequencer，sequence在定义时都要传入两个参数。

6.8 sequence library

6.8.1 随机选择sequence

sequence library：一系列sequence的集合。sequence_library类的原型为：

class uvm_sequence_library #(type REQ=uvm_sequence_item, RSP=REQ) extends uvm_sequence #(REQ, RSP);

sequence library派生自uvm_sequence，本质上说他是一个sequence，它根据特定的算法随机选择注册在其中的一些sequence，并在body中执行这些sequence。
定义一个sequence library：

class simple_seq_library extends uvm_sequence_library#(my_transaction);
    function new(string name= "simple_seq_library");
        super.new(name);
        init_sequence_library();
    endfunction

    `uvm_object_utils(simple_seq_library)
    `uvm_sequence_library_utils(simple_seq_library);
endclass

定义sequence library时要注意：

从uvm_sequence派生时要指明此sequence library所产生的transaction类型
在其new函数要调用init_sequence_library，否则其内部的候选sequence队列是空的。
调用uvm_sequence_library_utils注册。

一个sequence library在定义后，如果没有其他任何的sequence注册到其中，是没有任何意义的。使用uvm_add_to_seq_lib宏将sequence加入某个sequence library中。uvm_add_to_seq_lib有两个参数，第一个是此sequence的名字，第二个是要加入sequence library的名字。一个sequence可以加入多个不同的sequence library中。

class seq0 extends uvm_sequence#(my_transaction);
…
    `uvm_object_utils(seq0)
    `uvm_add_to_seq_lib(seq0, simple_seq_library)

    virtual task body();
        repeat(10)
        begin
            `uvm_do(req)
            `uvm_info("seq0", "this is seq0", UVM_MEDIUM)
        end
    endtask
endclass

当sequence与sequence library定义好后，可以将sequence library作为sequencer的default sequence。

function void my_case0::build_phase(uvm_phase phase);
    super.build_phase(phase);
    uvm_config_db#(uvm_object_wrapper)::set(this,
                                            "env.i_agt.sqr.main_phase",
                                            "default_sequence",
                                            simple_seq_library::type_id::get()
                                            );
endfunction

执行上述代码后，UVM会随机从加入simple_seq_library中的sequence中选择几个并顺序启动他们。

6.8.2 控制选择算法

上节中，sequence library随机从其sequence队列中选择几个执行，这是由变量selection_mode决定的。selection_mode是一个枚举类型，一共有四个值：

typedef enum
{
    UVM_SEQ_LIB_RAND,     //完全随机
    UVM_SEQ_LIB_RANDC,    //周期随机
    UVM_SEQ_LIB_ITEM,     //自己产生transaction，不执行其sequence队列中的sequence
    UVM_SEQ_LIB_USER      //用户自定义的算法，需要用户重载select_sequence函数
} uvm_sequence_lib_mode;

设置selection_mode的数值：

function void my_case0::build_phase(uvm_phase phase);
…
    uvm_config_db#(uvm_sequence_lib_mode)::set(this,
                                               "env.i_agt.sqr.main_phase",
                                               "default_sequence.selection_mode",
                                               UVM_SEQ_LIB_RANDC);
endfunction

重载select_sequecne函数：

class simple_seq_library extends uvm_sequence_library#(my_transaction);
...
    virtual function int unsigned select_sequence(int unsigned max);
        static int unsigned index[$];
        static bit inited;
        int value;

        if(!inited)
        begin
            for(int i = 0; i <= max; i++)
            begin
                if((sequences[i].get_type_name() == "seq0") || (sequences[i].get_type_name() == "seq1") || (sequences[i].get_type_name() == "seq3"))
                index.push_back(i);
            end
            inited = 1;
        end
        value = $urandom_range(0, index.size() - 1);
        return index[value];
    endfunction
endclass

select_sequence会传入一个max，select_sequence函数必须返回一个介于0~max之间的数值。如果sequences队列的大小为 4，那么传入的max数值应该是3而不是4。

6.8.3 控制执行次数

sequence library会在min_random_count和max_random_count之间随意选择一个树来作为执行次数。可以通过设定这两个值来改变迭代次数。

uvm_config_db#(int unsigned)::set(this,
                                  "env.i_agt.sqr.main_phase",
                                  "default_sequence.min_random_count",
                                  5);

uvm_config_db#(int unsigned)::set(this,
                                  "env.i_agt.sqr.main_phase",
                                  "default_sequence.max_random_count",
                                  20);

6.8.4 使用sequence_library_cfg

UVM中提供了一个类uvm_sequence_library_cfg来对sequence library进行配置。它一共有三个成员变量：

class uvm_sequence_library_cfg extends uvm_object;
    `uvm_object_utils(uvm_sequence_library_cfg)
    uvm_sequence_lib_mode selection_mode;
    int unsigned min_random_count;
    int unsigned max_random_count;
…
endclass

通过配置上述三个变量，并将其传递给sequence library就可对sequence library进行配置。

function void my_case0::build_phase(uvm_phase phase);
    uvm_sequence_library_cfg cfg;
    super.build_phase(phase);

    cfg = new("cfg", UVM_SEQ_LIB_RANDC, 5, 20);

    uvm_config_db#(uvm_object_wrapper)::set(this,
                                            "env.i_agt.sqr.main_phase",
                                            "default_sequence",
                                            simple_seq_library::type_id::get());

    uvm_config_db#(uvm_sequence_library_cfg)::set(this,
                                                  "env.i_agt.sqr.main_phase",
                                                  "default_sequence.config",
                                                   cfg);
endfunction

除了使用专门的cfg外，还可以使用在build_phase中直接对lib中变量进行赋值来配置lib变量。

function void my_case0::build_phase(uvm_phase phase);
    simple_seq_library seq_lib;
    super.build_phase(phase);

    seq_lib = new("seq_lib");
    seq_lib.selection_mode = UVM_SEQ_LIB_RANDC;
    seq_lib.min_random_count = 10;
    seq_lib.max_random_count = 15;

    uvm_config_db#(uvm_sequence_base)::set(this,
                                            "env.i_agt.sqr.main_phase",
                                            "default_sequence",
                                            seq_lib);
endfunction

6.9 default sequence，m_sequencer及p_sequencer的对比及使用场景

default sequence：启动sequence的一种方式。UVM中启动sequence有两种方式：一种是将sequence设置（通常在uvm_test类中使用config_db进行设置）为验证平台中的某个seqr的main_phase的default sequence，在验证平台运行到此seqr的main_phase时，发现该phase有default sequence，那么会自动执行该sequence中的body任务；另外一种是调用sequence的start函数，直接启动。
m_sequencer：属于每个sequence的成员变量，保存的数值是sequence启动时的sequencer的指针。m_seuqencer的数据类型是uvm_sequencer_base（uvm_sequencer的基类）类型，不能直接访问其启动sequencer的成员变量和方法，需要使用cast强制转换符向下转换为实际sequencer的类型才可以访问sequencer中的变量/方法。
p_sequencer：需要在uvm_seqeunce中使用uvm_declare_p_seqeunce宏进行声明，sequence才有p_sequencer变量。p_sequencer为指向宏声明时指定sequencer的指针，可以通过p_sequencer指针直接访问sequencer中的变量/函数（效果类似m_sequencer，但是与m_sequencer类型不同）。通常用法是，在virtual_sequence使用此宏声明irtual_sequencer（此virtual_sequencer中包含验证平台的多个sequencer），这样就可以在virtual中使用uvm_do_on宏通过p_sequencer.xxx指定此sequence实际启动的sequencer。

参考文献：
UVM实战（卷Ⅰ）张强编著机械工业出版社

原文链接：https://blog.csdn.net/weixin_44590534/article/details/127951934
