起序：网络中存在的大量的
广播
，这些广播有很多的危害。比如：
-
大规模耗用链路带宽，使得正常数据不能得到有效传输。
-
造成交换机资源被占用，导致死机。
解决
广播
的常用的方法就是
VLAN
，下面会介绍几种方法。
一、概述
工作在交换机上，也就是工作在二层（MAC 层）。
VLAN：虚拟局域网（Virtual Local Area Network），简称
VLAN 或 V-LAN
，是一种建构于局域网交换技术（LAN Switch）的网络管理的技术。
作用：降低局域网内大量数据流通时，因无用报文过多导致拥塞的问题，以及提升局域网的信息安全保障。
作用（白话）：隔离广播域，控制广播（以及更方便管理，比路由器灵活性高）
二、分类
1、静态 VLAN
基于端口划分 VLAN

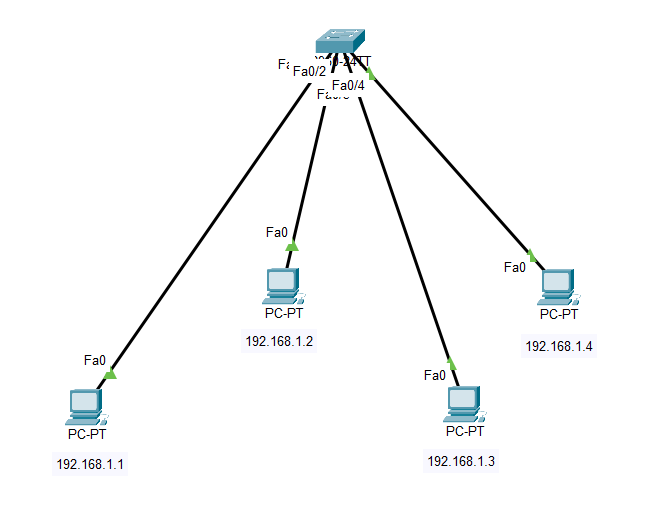

本在是在同一个网段，是可以互相通信的，划分 VLAN，现在打算让
-
地址为
192.168.1.1
和
192.168.1.3
互相通信
-
地址为
192.168.1.2
和
192.168.1.4
互相通信
| IP 地址 | 交换机已接入的端口 | 端口简写 |
|---|---|---|
| 192.168.1.1 | FastEthernet 0/1 | Fa0/1 |
| 192.168.1.2 | FastEthernet 0/2 | Fa0/2 |
| 192.168.1.3 | FastEthernet 0/3 | Fa0/3 |
| 192.168.1.4 | FastEthernet 0/4 | Fa0/4 |

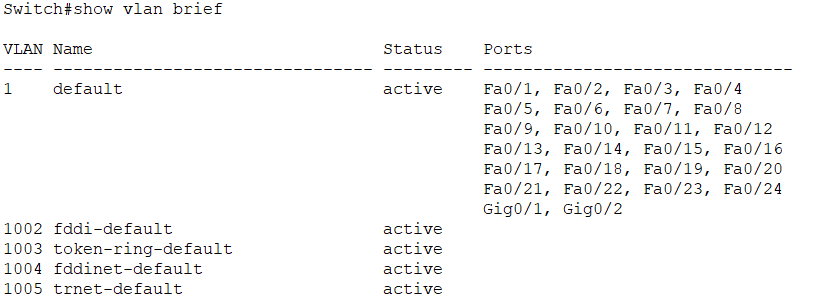

在交换机客户端查看 VLAN 表，有一个默认的 VLAN: default，包含所有接口，表示连接这些接口的设备终端都可以互相通信。
# 进入 `特权模式`
Switch#en
# 查看 vlan 表
Siwtch#show vlan brief # 点击回车键即可（注: >show vlan brief 可简写成 sh vl b）
创建 VLAN：根据上面描述，只需要创建两个即可
# 进入 `特权模式`
Switch>en
# 进入 `全局配置模式`
Switch#conf t
# 创建 vlan 10，创建好后就会进入 vlan 10（注：10 表示 VLAN 的 ID）
Switch(config)#vlan 10
# 给创建好的 vlan 10 命名 IT
Switch(config-vlan)#name IT
----------------------------------------------------------
# 可以在 vlan 10 继续执行创建 vlan 命令，执行结束后会进入 vlan 20（注：20 表示 VLAN 的 ID）
Switch(config-vlan)#vlan 20
Switch(config-vlan)#name CEO
注：
命名
是可选项。一家公司为了更好的区分部门所在 VLAN，会对 VLAN 命名。

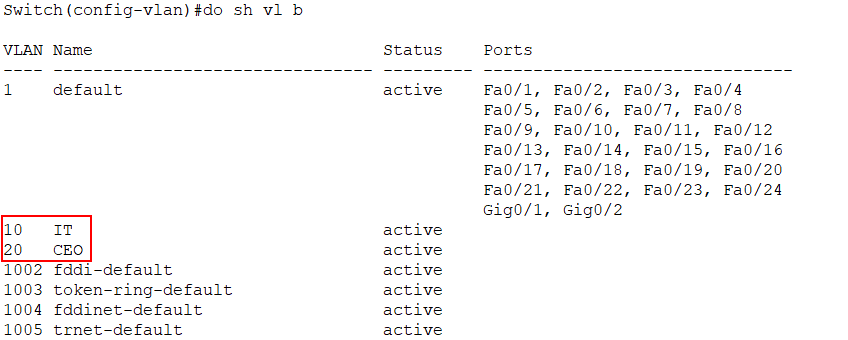

查看创建的 VLAN
# 可以看到创建的 VLAN
Switch(config-vlan)#do sh vl b
将端口加入各自的 VLAN 中
# 从 vlan 退到 `全局配置模式`
Switch(config-vlan)#exit
# 进入 `接口配置模式` 编号为 1 的接口
Switch(config)#int f0/1
# 将编号为 1 的接口加入 vlan 10 中
Switch(config-if)#switchport access vlan 10
# 进入 `接口配置模式` 编号为 3 的接口
Switch(config-if)#int f0/3
# 将编号为 3 的接口加入 vlan 10 中
Switch(config-if)#switchport access vlan 10
# 进入 `接口配置模式` 编号为 2 的接口
Switch(config-if)#int f0/2
# 将编号为 2 的接口加入 vlan 20 中
Switch(config-if)#switchport access vlan 20
# 进入 `接口配置模式` 编号为 4 的接口
Switch(config-if)#int f0/4
# 将编号为 4 的接口加入 vlan 20 中
Switch(config-if)#switchport access vlan 20
查看各自 VLAN 中的接口，可以看到已经将端口加入了
ping 一 ping，看看划分的 VLAN 是否有效果。
-

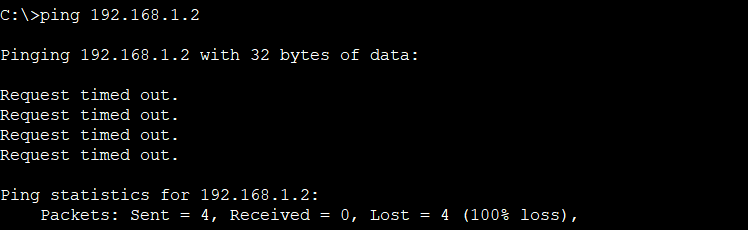

192.168.1.1 ping 192.168.1.2
-
192.168.1.1 ping 192.168.1.3
-

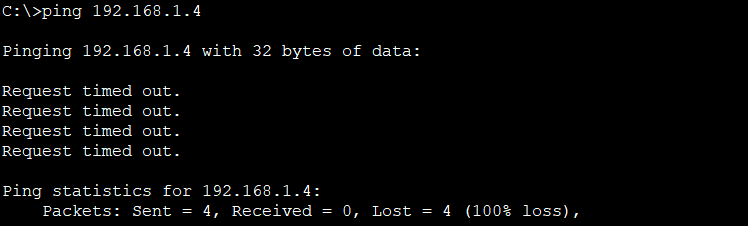

192.168.1.1 ping 192.168.1.4
very good，划分成功。
2、静态 VLAN （BUT 版）
1）、交换机互联产生的问题
一家公司不可能只有一个交换机，会出现一些未知的状况，比如：在
IT 部门交换机
下的
IT 部门职员 A
想要和在
网络安全部门交换机
下的
IT 部门职员 B

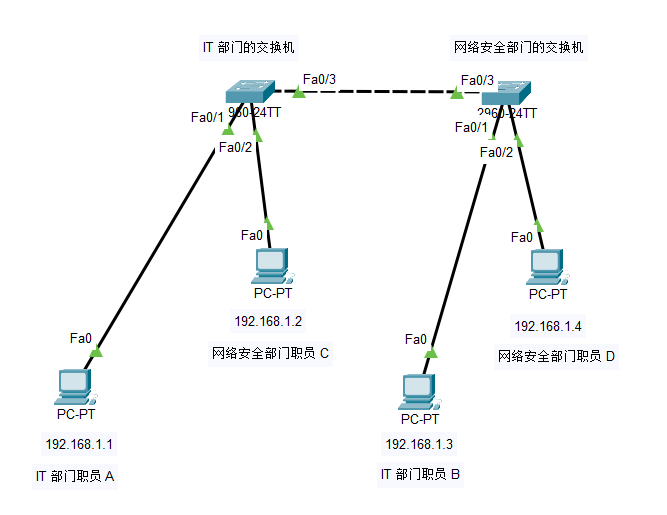

通信，就比如下面的图片展示: 可以看出，职员是有可能不在同一交换机下。
为了可以在不同交换下两位职员可以通信，需要在
IT 部门的交换机
和
网络安全部门的交换机
上创建相同的 VLAN。
| 部门 | VLAN【name】 |
|---|---|
| IT 部门 | VLAN 10【name: IT】、VLAN 20【name: NS】 |
| 网络安全部门 | VLAN 10【name: IT】、VLAN 20【name: NS】 |
IT 部门的交换机
和
网络安全部门的交换机
都创建相同的 VLAN

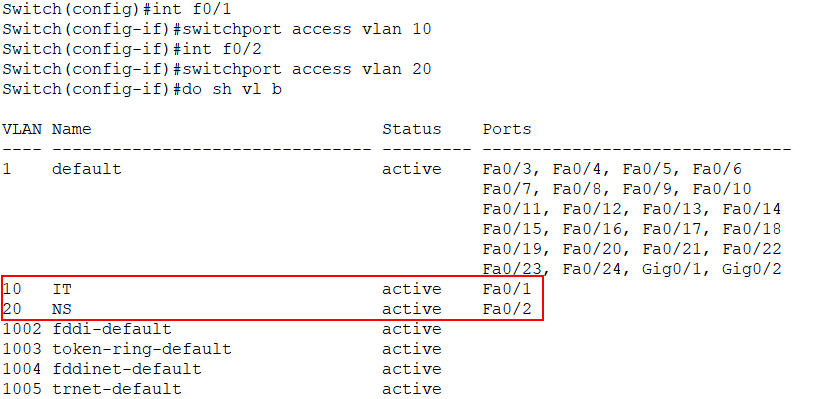

将接入设备的端口加入 VLAN 中：（注：两个部门交换机的端口都要添加到 VLAN 中的）
| VLAN【name】 | 加入端口 | 简写 |
|---|---|---|
| VLAN 10【name: IT】 | FastEthernet 0/1 | Fa0/1 |
| VLAN 20【name: NS】 | FastEthernet 0/2 | Fa0/2 |
此时的
IT 部门的职员 A
还不能和
IT 部门的职员 B
就在同一个 VLAN 中了，但是 A 和 B 还不能通信，因为接口 Fa0/3 在默认（default）中，不在同一 VLAN 中，所以无法通信。
如果把接口
Fa0/3
加入
VLAN 10
或者
VLAN 20
中，则交换机互联的链路只能供器中一个 VLAN 通信，其他 VLAN 就无法跨交换机通信了。解决方法：
-
暴力方法：在两个交换机之间增加链路，每个链路都为其中一个 VLAN 服务，但如果有 100 个 VLAN，加 100 条链路是不可取的方式。
-
Trunk 链路技术：往下看。
2）、Trunk 链路技术
是用在交换机互联的链路上：
-
Trunk 链路（中继链路、公共链路）：不属于任何 VLAN，允许所有 VLAN 数据通过，且通过标识来区分不同的 VLAN
-
Trunk 端口：拓扑图中的
Fa0/3
就将作为公共端口，这个端口就叫做 Trunk 端口。
Trunk 链路标识种类：
-
ISL 标识：cisco 私有
-
802.1Q 标识：公有标识
注：标识是由交换机加上的，不是由 PC 加上去的。
3）、配置 Trunk 命令
要想交换机之间的链路编程 Trunk 链路，两个相连交换机的端口都配置成 Trunk 端口。在下面命令中只需要执行
switchport mode trunk
就可以了
Switch(config)#int f0/3
# 为 trunk 口指定标识，默认标识是 dot1q，不用改，知道有这条命令就可以了
Switch(config-if)#switchport trunk encapsulation isl/dot1q （可选）
# 设置该接口模式为 `trunk 链路`，命令执行后，链路就变成了 `公共链路`，而不在属于 `接入链路`
Switch(config-if)#switchport mode trunk # 点击回车键即可（注: switchport mode trunk 可简写成 sw m t）
# 设置该接口模式为 `接入链路`，恢复正常
Switch(config-if)#switchport mode access # 点击回车键即可（注: switchport mode access 可简写成 sw m ac）
-
公共链路（中继链路、Trunk 链路）：交换机互联的链路。
-
接入链路：接口连接的是 PC，而不是交换机的链路。（如果接口连接的是 PC，这个接口就不能配置成 trunk 链路了）
ping 一 ping，看看划分的 VLAN 是否有效果。
-

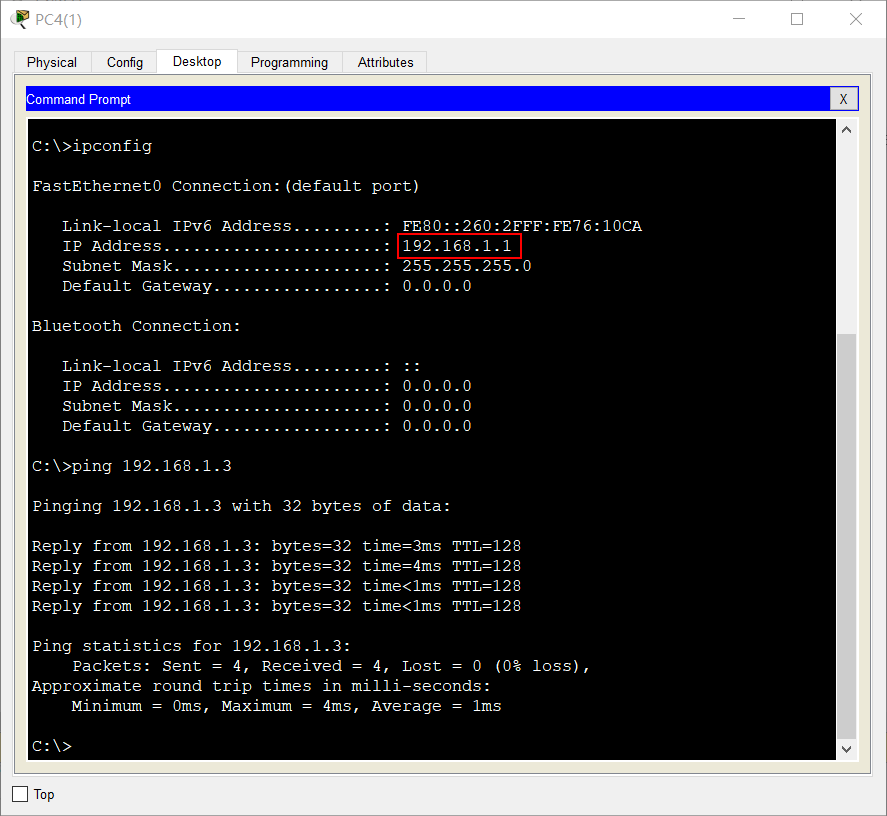

192.168.1.1 ping 192.168.1.3
-
192.168.1.2 ping 192.168.1.4
4）、Trunk 的作用
trunk 实现了跨交换机在同一 VLAN 的通信。
3、动态 VLAN
基于 MAC 地址划分 VLAN
大多都是使用
静态 VLAN
，这个先 TODO 下
