一.为何在禁止布线层切板
画pcb板子时,选择在禁止布线层切板。
有些人可能会对机械层和禁止布线层感到混淆。
机械层用来定义整个pcb的外观，即外形边界。其实我们说机械层的时候就是指整个pcb板的外形结构尺寸。
禁止布线层是定义电气特性的边界， 也就是说我们先定义了布线层后， 我们在以后的布线过程中，所布的具有电器特性的的线是不能超过禁止布线层规定的边界的。通俗讲，就是定义布线的可布线区域大小，一般不大于机械层大小。
如果没有机械层，厂家会根据禁止布线层确定PCB边框，一般整个板子都可以布线，所以只用禁止布线层就解决了布线范围和板卡外形两个问题，一般就这么做了。
要尽量避免在板的边缘画线和布置小器件。
切板子时，应优先选择100mm*100mm，因为容易获得，甚至免费。
二.过孔疑难解答
1. 什么是过孔
简单的说来，PCB上的每一个孔都可以称之为过孔。
过孔,在线路板中，一条线路从板的一面跳到另一面，连接两条连线的孔也叫过孔（区别于焊盘，边上没有助焊层。）
过孔也称金属化孔，在双面板和多层板中，为连通各层之间的印制导线，在各层需要连通的导线的交汇处钻上一个公共孔，即过孔。
在工艺上，过孔的孔壁圆柱面上用化学沉积的方法镀上一层金属，用以连通中间各层需要连通的铜箔，而过孔的上下两面做成圆形焊盘形状，过孔的参数主要有孔的外径和钻孔尺寸。
过孔不仅可以是通孔，还可以是掩埋式。所谓通孔式过孔是指穿通所有敷铜层的过孔；掩埋式过孔则仅穿通中间几个敷铜层面，仿佛被其它敷铜层掩埋起来。
2.过孔的作用
pcb板的过孔，按其作用分类，可以分为以下几种：
1、信号过孔 （过孔结构要求对信号影响最小）
2、电源、地过孔 （过孔结构要求过孔的分布电感最小）
3、散热过孔 （过孔结构要求过孔的热阻最小）
在走线的过孔附近加接地过孔的作用及原理是什么？
上面所说的过孔属于接地类型的过孔，在走线的过孔附近加接地V过孔的作用是给信号提供一个最短的回流路径。注意：信号在换层的过孔，就是一个阻抗的不连续点，信号的回流路径将从这里断开，为了减小信号的回流路径所包围的面积，必须在信号过孔的周围打一些地过孔提供最短的信号回流路径，减小信号的 EMI辐射。这种辐射随之信号频率的提高而明显增加。
3.哪些情况应该多打地孔
首先，如果多打过孔，造成了电源层、地层的连续和完整，这种情况使用坚决避免的。这些过孔将影响到电源完整性，从而导致信号完整性问题，危害很大。打地孔，通常发生在如下的三种情况：
1、打地孔用于散热；
2、打地孔用于连接多层板的地层；
3、打地孔用于高速信号的换层的过孔的位置；
但所有的这些情况，应该是在保证电源完整性的情况下进行的。那就是说，只要控制好地孔的间隔，多打地孔是允许的吗？在五分之一的波长为间隔打地孔没有问题吗？
假如我为了保证多层板的地的连接，多打地孔，虽然没有隔断，那会不会影响地层和电源层的完整呢？
如果电源层和地层的铜皮没有被隔断影响是不大的。在目前的电子产品中，一般EMI的测试范围最高为1Ghz。那么1Ghz信号的波长为30cm，1Ghz 信号1／4 波长为7.5cm＝2952mil。也即过孔的间隔如果能够小于2952mil 的间隔打，就可以很好的满足地层的连接，起到良好的屏蔽作用。一般推荐每1000mil打地过孔就足够了。
4.寄生电容与电感
寄生电容
孔本身存在着对地的寄生电容，如果已知过孔在铺地层上的隔离孔直径为D2,过孔焊盘的直径为D1,PCB板的厚度为T,板基材介电常数为ε,则过孔的寄生电容大小近似于：C=K
ε0
3.14*TD1/(D2-D1)（ε0为真空介电常数，K为PCB相对(真空ε0)介电系数）
影响
过孔的寄生电容会给电路造成的主要影响是延长了信号的上升时间，降低了电路的速度。
尽管单个过孔的寄生电容引起的上升延变缓的效用不是很明显，但是如果走线中多次使用过孔进行层间的切换，设计者还是要慎重考虑的。

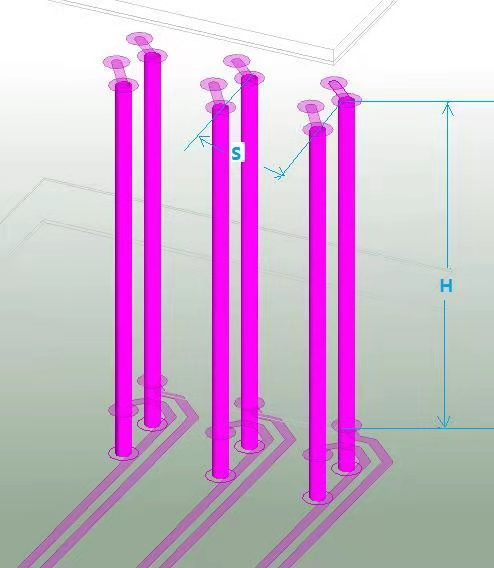

寄生电感
可以用下面的公式来简单地计算一个过孔近似的寄生电感：L=5.08h[ln(4h/d)+1]其中L指过孔的电感，h是过孔的长度，d是中心钻孔的直径。从式中可以看出，过孔的直径对电感的影响较小，而对电感影响最大的是过孔的长度。
影响
从式中可以看出，过孔的直径对电感的影响较小，而对电感影响最大的是过孔的长度
它的寄生串联电感会削弱旁路电容的贡献，减弱整个电源系统的滤波效用。
建议
♦ 选择合理尺寸的过孔大小。
♦ 对于电源或地线的过孔则可以考虑使用较大尺寸，以减小阻抗。
♦ 上面讨论的两个公式可以得出，使用较薄的PCB板有利于减小过孔的两种寄生参数。
♦ PCB板上的信号走线尽量不换层，也就是说尽量不要使用不必要的过孔。
♦ 电源和地的管脚要就近打过孔，过孔和管脚之间的引线越短越好，因为它们会导致电感的增加。同时电源和地的引线要尽可能粗，以减少阻抗。
♦ 在信号换层的过孔附近放置一些接地的过孔，以便为信号提供最近的回路。甚至可以在PCB板上大量放置一些多余的接地过孔。
5.如何给过孔接地

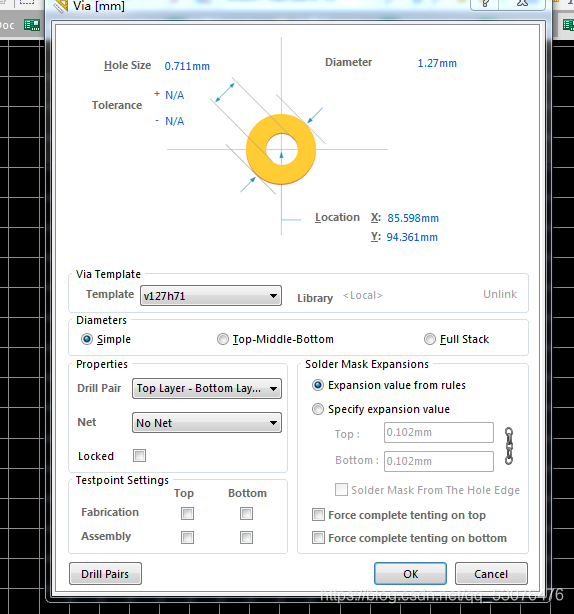

1 鼠标左键双击过孔，就会弹出参数修改窗口。

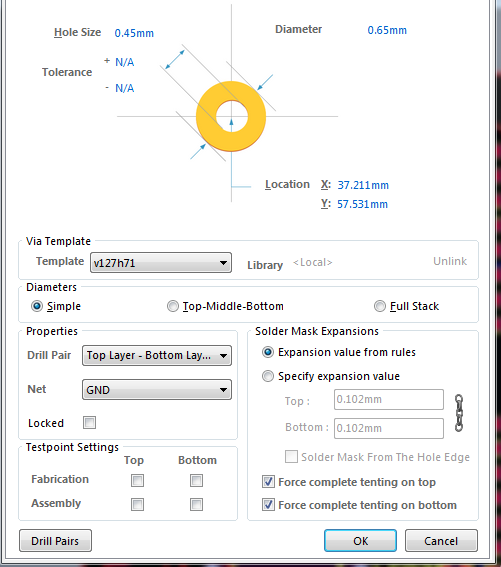

2.”Hole size”和”Dimater”分别改成0.45mm和0.65mm，这种尺寸出现紧急情况容易加工；右下角俩个框全选，是敷上绿油防止氧化。最后点击0k即修改完成。

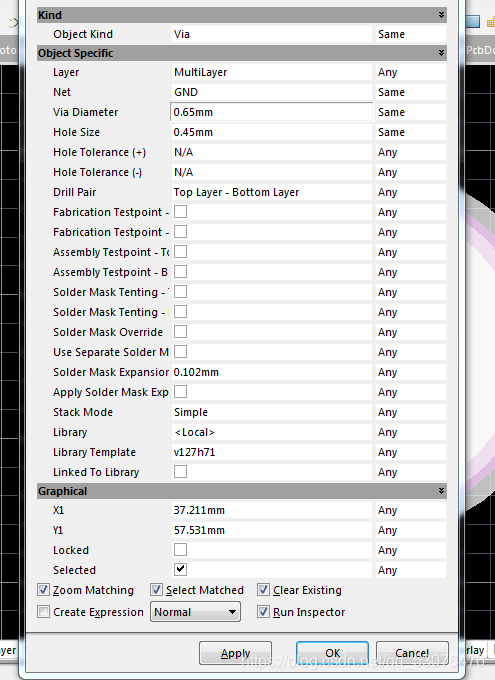

3.如想要修改全部过孔，鼠标右键点击修改过的过孔，点击第一项便会弹出一个修改参数的窗口，把参数改成修改过的过孔的标准即可。
三.如何差分走线
1.什么是差分线

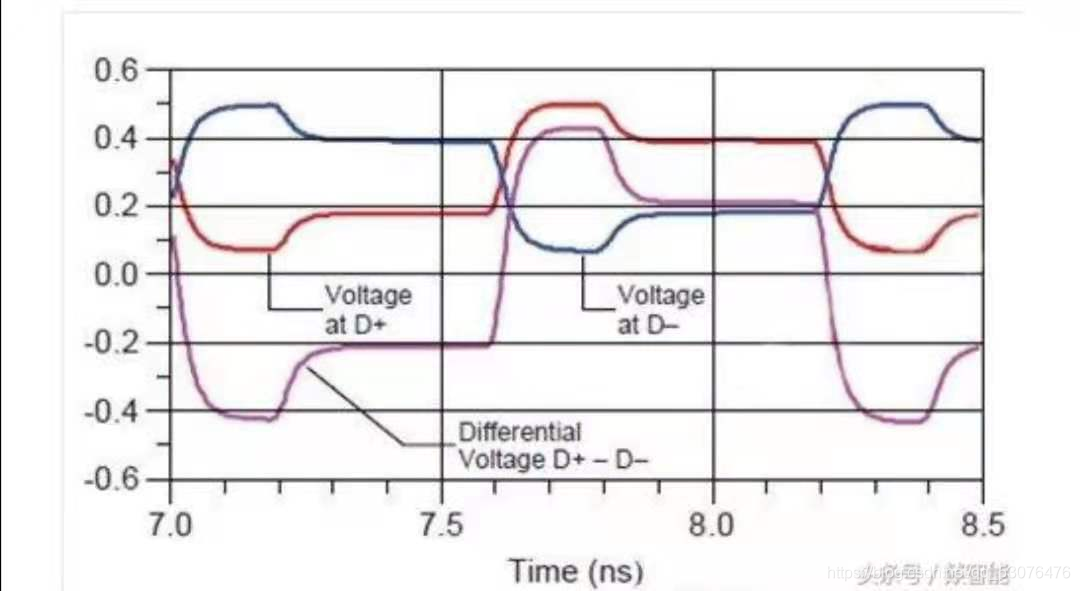

差分线用通俗的话讲，用两条平行的、等长的走线传输相位差180度的同一信号。
说白了，就是一根线传输正信号，一根线传输负信号。正信号减去负信号，得到2倍强度的有用信号。而两根线路上的干扰信号是一样的，相减之后干扰信号就没了。
差分线的原理，正减去负等于2倍正。
2.差分线的优点
使用差分线是为了抗干扰，从两个角度可以说明它的优点。

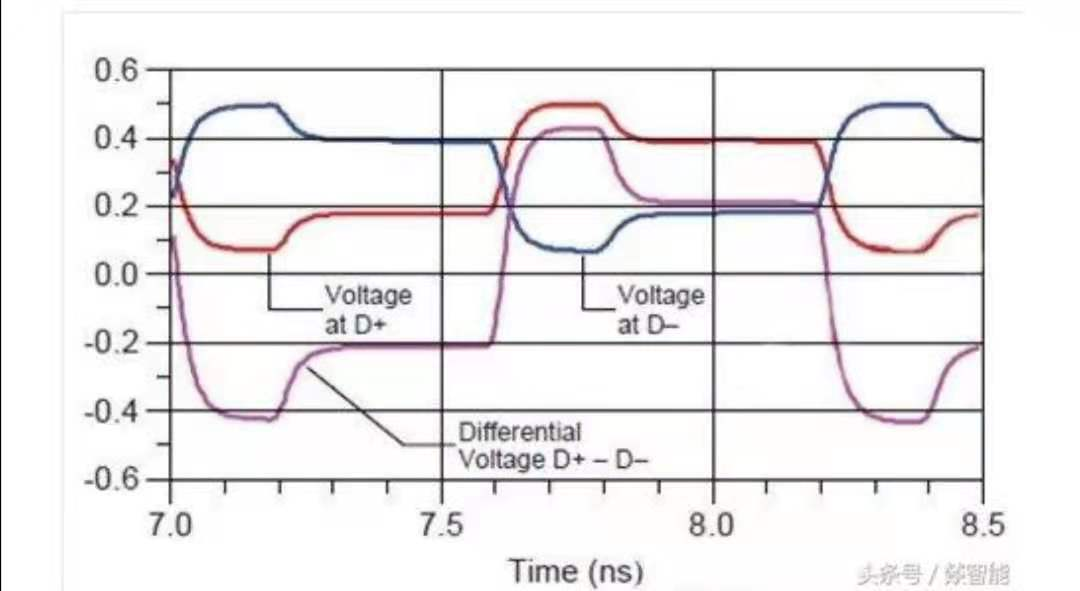

第一， 在相同电平幅度的信号中，差分线的峰峰值是单端线的两倍。
第二， 在相同的电路环境中，由于单端走线参考的是地平面，对于外界的干扰，受到的影响和地平面上受到的同一干扰表现差异很大，导致它在走线上的干扰和回流路径中的干扰无法相互抵消（单端走线电压基准为地平面）；而差分线由于是平行等长走线，在相同的电路环境中，两条走线的耦合度很高，在受到同一干扰源时，两天线上的干扰程度接近，而差分线电压基准点为对应的另外一条走线，而不是地平面，对于共模干扰有较好的抑制能力。
3.进行差分走线的过程

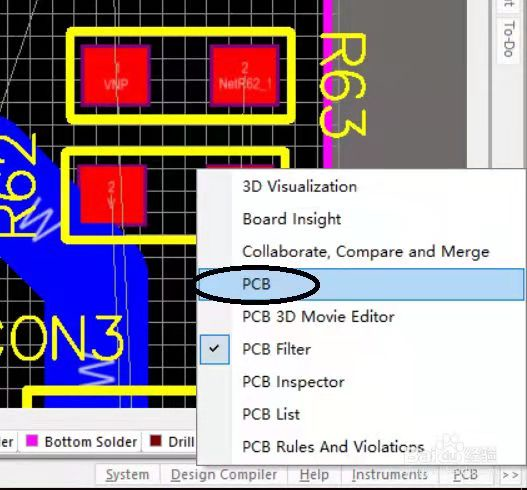

打开一个PCB文件，点击右下角的“PCB”，在弹出的列表中勾选“PCB”项目。

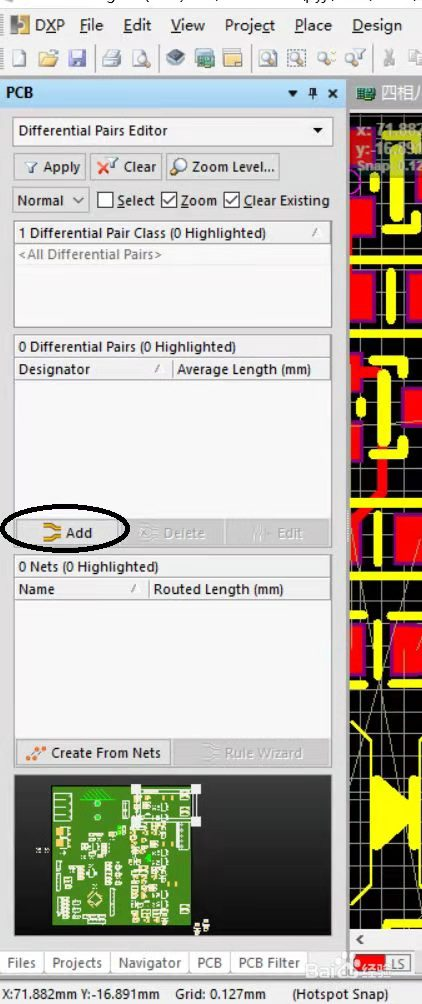

勾选“PCB”后，会在软件的左侧出现一个PCB的区块，找到“Differential Piars”，在下面有一个“Add”按钮，按钮上有两条对称走线，点击即可添加新的差分走线规则。

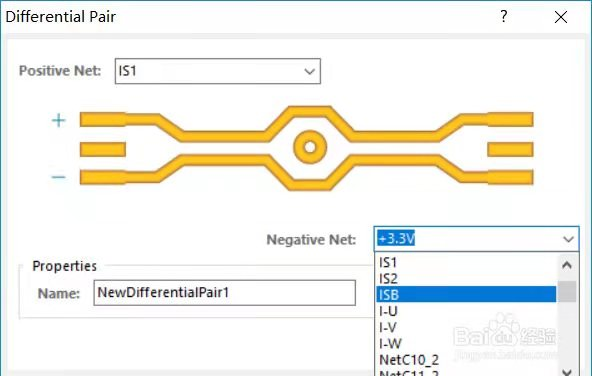

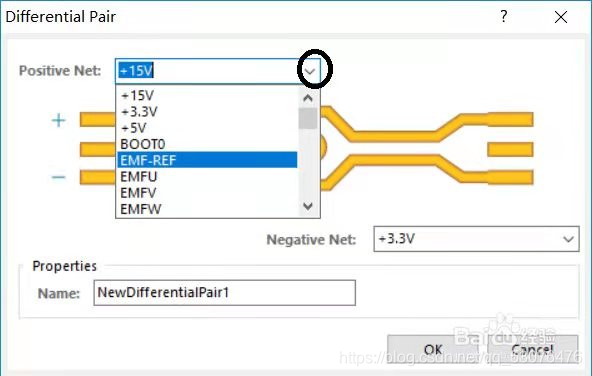

在弹出的“Differential Pair”对话框分别选择需要进行差分走线的网络，“Positive Net”即阳极网络，“Negative Net”为阴极网络。

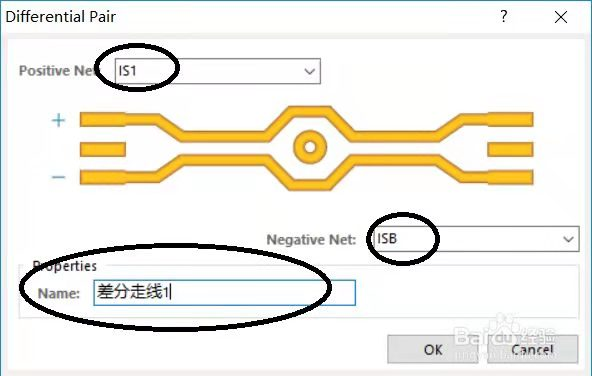

选择好差分走线的两个网络后，可以在Properties为这对差分走线对进行命名，比如“差分走线1”，但这个没有也不会影响走线。
设置完差分走线规则后，可以像正常走线那样，在PCB对应层点击鼠标右键，然后选择“Interactive Differential Pair Routing”。

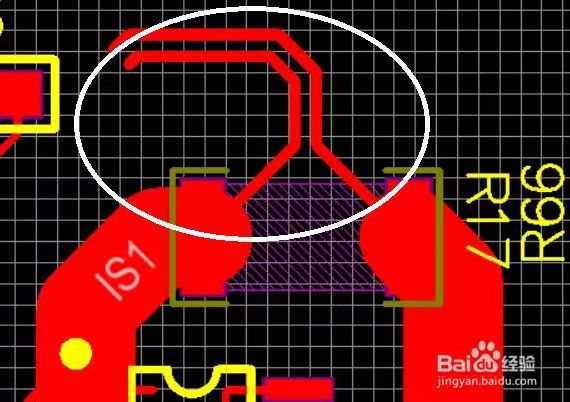

用软件自带的差分走线功能走出来的线要齐整很多，这大大减少了计算线长的工作量。
