情况: 需要跑ORBSLAM, 之前一直使用USB接口的相机, 打开摄像头一般使用的是ROS下的usb-cam-node进行驱动,采集图像并发布成topic的形式,或者使用opencv的videoCapture进行图像的捕捉;

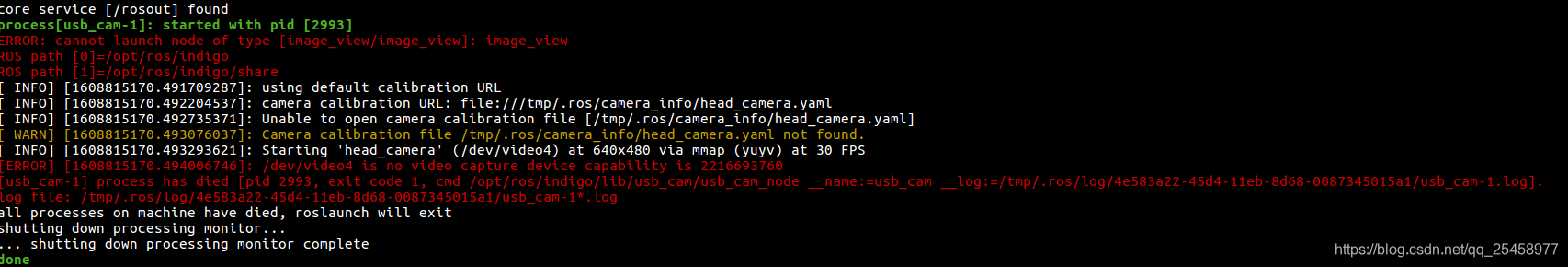

因为某些原因需要将usb接口的camera转换成mipi接口的相机; 还是使用了原先usb_cam_node进行摄像头的驱动,输入/dev/video, 对应的width和height之后,结果出现了如下的提示:
最主要的就是[ERROR], 提示如下:
[ERROR] [1608815170.494006746]: /dev/video4 is no video capture device capability is 2216693760在usb_cam_node中找到对应的代码如下:
if (!(cap.capabilities & V4L2_CAP_VIDEO_CAPTURE))
{
ROS_ERROR_STREAM(camera_dev_ << " is no video capture device capability is " <<cap.capabilities );
exit(EXIT_FAILURE);
}这里的cap是v4l2_capability类型的变量,
struct v4l2_capability
{
u8 driver[16]; // 驱动名字
u8 card[32]; // 设备名字
u8 bus_info[32]; // 设备在系统中的位置
u32 version; // 驱动版本号
u32 capabilities; // 设备支持的操作
u32 reserved[4]; // 保留字段
};将2216693760转换成十六进制即为: 0x84201000, 对应到v4l2_capability所表示的devide的所支持的操作分别是:
V4L2_CAP_DEVICE_CAPS
V4L2_CAP_STREAMING
V4L2_CAP_EXT_PIX_FORMAT
V4L2_CAP_VIDEO_CAPTURE_MPLANE其中,最后一项操作的解释如下:
/* Is a video capture device that supports multiplanar formats */
#define V4L2_CAP_VIDEO_CAPTURE_MPLANE 0x00001000而对应到usb_cam.cpp中报错部分的代码, 需要的是支持下面两种操作的设备:
V4L2_CAP_VIDEO_CAPTURE
V4L2_CAP_STREAMING
接下来对V4L2一个简单的总结:
Video for Linuxtwo(Video4Linux2)简称V4L2，是V4L的改进版。V4L2是linux操作系统下用于采集图片、视频和音频数据的API接口，配合适当的视频采集设备和相应的驱动程序，可以实现图片、视频、音频等的采集。在远程会议、可视电话、视频监控系统和嵌入式多媒体终端中都有广泛的应用。
在Linux下，所有外设都被看成一种特殊的文件，成为“设备文件”，可以象访问普通文件一样对其进行读写。一般来说，采用V4L2驱动的摄像头设备文件是/dev/video0。V4L2支持两种方式来采集图像：内存映射方式(mmap)和直接读取方式(read)。V4L2在include/linux/videodev.h文件中定义了一些重要的数据结构，在采集图像的过程中，就是通过对这些数据的操作来获得最终的图像数据。Linux系统V4L2的能力可在Linux内核编译阶段配置，默认情况下都有此开发接口。
应用程序通过V4L2进行视频采集的原理
V4L2支持
内存映射方式
(mmap)和
直接读取方式
(read)来采集数据，前者一般用于连续视频数据的采集，后者常用于静态图片数据的采集，本文重点讨论内存映射方式的视频采集。
应用程序通过V4L2接口采集视频数据分为五个步骤：
首先，打开视频设备文件，进行视频采集的参数初始化，通过V4L2接口设置视频图像的采集窗口、采集的点阵大小和格式;
其次，申请若干视频采集的帧缓冲区，并将这些帧缓冲区从内核空间映射到用户空间，便于应用程序读取/处理视频数据;
第三，将申请到的帧缓冲区在视频采集输入队列排队，并启动视频采集;
第四，驱动开始视频数据的采集，应用程序从视频采集输出队列取出帧缓冲区，处理完后，将帧缓冲区重新放入视频采集输入队列，循环往复采集连续的视频数据;
第五，停止视频采集。
具体的程序实现流程可以参考下面的流程图:
关于usb接口的相机和MIPI接口的相机之间还有一个需要注意的区别是如下的类型:

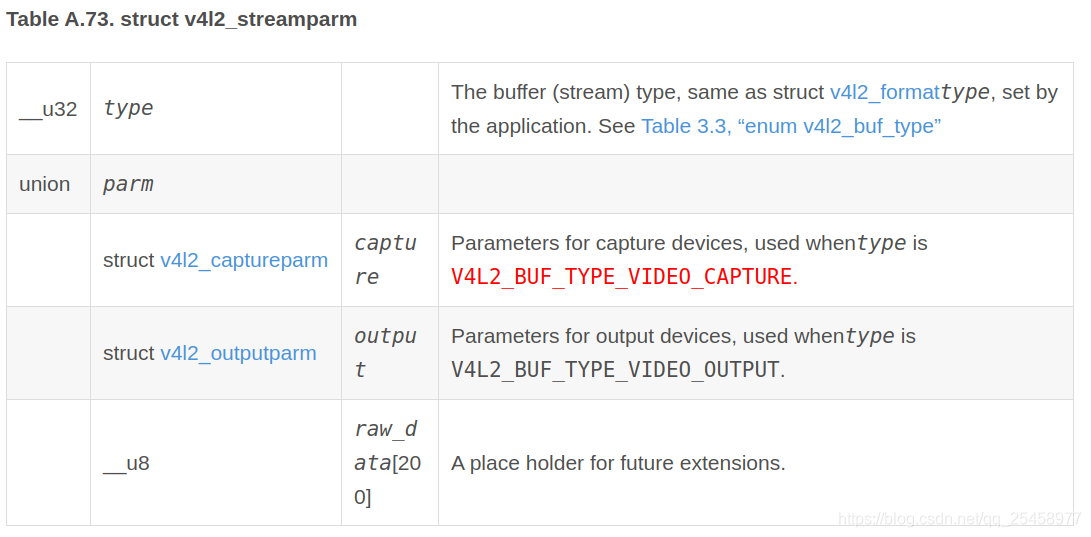

/* Stream type-dependent parameters
*/
struct v4l2_streamparm {
__u32 type; /* enum v4l2_buf_type */
union {
struct v4l2_captureparm capture;
struct v4l2_outputparm output;
__u8 raw_data[200]; /* user-defined */
} parm;
};结构体包含两个结构体, 但是需要注意的v4l2_captureparm只能用于CAPTURE type, 而mipi接口的摄像头是不具有这种操作性的,即capability中没有这项
其对应的相关调用如下:
函数：ioctl(fd,VIDIOC_G_PARM,struct v4l2_streamparm *argp）; //VIDIOC_S_PARM
作用：流相关 (如帧率)
如有疑问,欢迎交流: wx:
baobaohaha_ 欢迎对SLAM有兴趣的小伙伴一起交流学习~~
