高通QC2.0/3.0快充

  • Post author:
  • Post category:其他


高通QC快充是基于BC1.2快充协议基础之上的协议,适配器端通过检测手机端或者其他设备的DP、DM的电压值,和变化来识别设备端需要供给多大的电压电流;QC2.0是5V,9V,12V,20V;QC3.0主要是增加了步进的方式供电,200mv一个step;

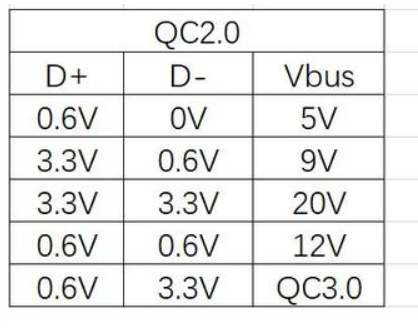

我们看一下QC2.0的DPDM电压对应适配器的输出电压,如下图:

在这里插入图片描述

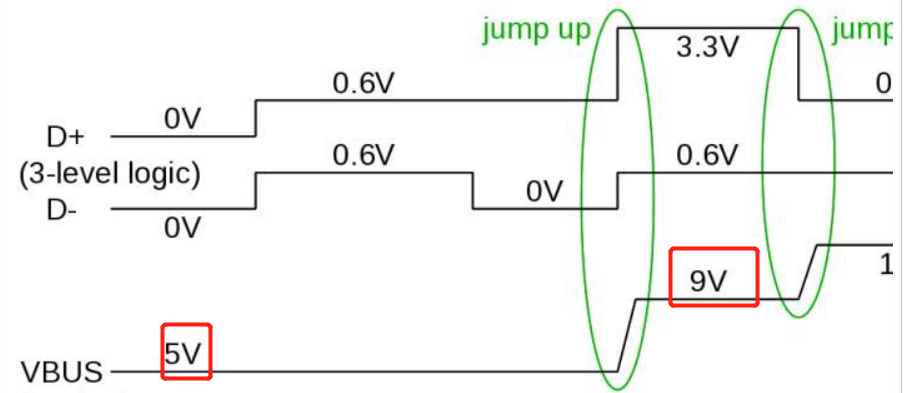

顺便看一下QC2.0波形图:

在这里插入图片描述

以上就是沟通QC2.0的过程了,非常清晰;

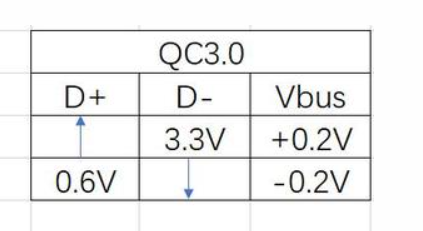

QC3.0就是一个步进式的协议,如增加200mv的输出电压,就是DM3.3V,DP发送0.6~3.3V的方波,一个方波增加一次电压;降低电压相反;如下图:

在这里插入图片描述

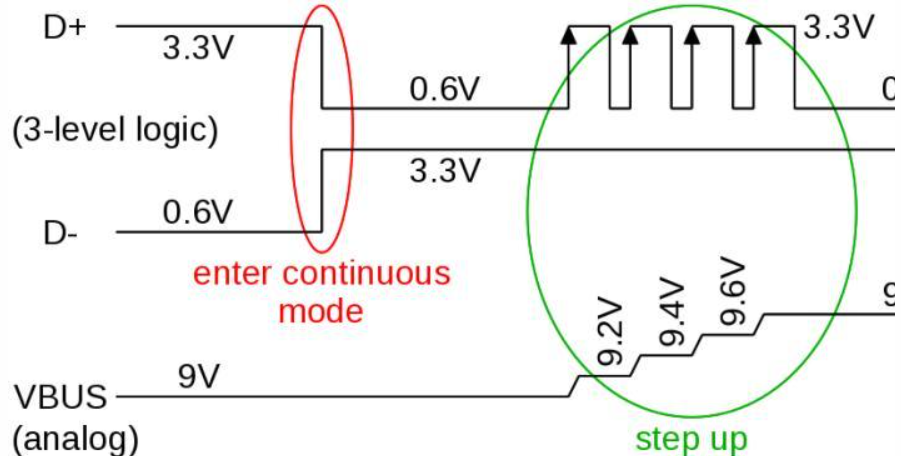

QC3.0波形图如下:

在这里插入图片描述

以上就是QC的协议过程,BC1.2的后续会逐步介绍;关于有的人问QC4,QC3+,QC5,个人认为就是QC2+QC3+PD结合起来的东西,主要知道QC2和QC3就好,关注QC认证则需要较多了解QC3/4/5这些协议;
