HackRFOne无线射频遥控信号重放攻击

一、无线射频遥控基础知识：

1、遥控射频频率及应用

市面上最常用的是315MHZ或433MHZ,也有些比较少见的频率 305、310、 330、350、390、418、430MHZ。

应用范围都比较广泛，主要应用于安防报警等设备上面，及其一些门控方面。比如说道闸开关控制，卷帘门，平移门，自动门，伸缩门，车库门控制等方面。

2、无线射频遥控器编码特点

目前市场主要有固定码、学习码、滚动码的遥控器，简单分析一下各自的特点：

固定码：

​ 又叫焊码、硬件码，需要用电烙铁来改变地址。代表IC：编码PT2262(用在遥控器端);解码PT2272(用在主机端)。4位按钮的地址编码组合为：3的8次方(6561)。安全度很不高，易被复制。

学习码：

安全度相对较高，100万组编码大大降低使用上编码重复的机率;加装配件简单，因为主机本身不具有固定的地址编码;所有的探测器和遥控器用着各不相同的编码;主机学习各配件的编码即可工作;因此加装配件只须在主机上学习录入即可，遥控器即使丢失也不用担心，只须在主机上删除其编码。

滚动码：

​ 当前主要用在RKE(Remote Keyless Entry)系统中，进行身份验证。

​ 编码器检测到按键输入, 把系统从省电状态中唤醒, 同步记数加1 , 与序列号一起经密匙加密后形成密文数据, 并同键值等数据发送出去。由于同步计数值每次发送都不同, 即使是同一按键多次按下也不例外。同步计数自动向前滚动, 发送的码字不会再发生。因此被称为滚动码。同步计数跟编码器序号一个64位一起经过DES加密，DES密钥为厂家独有，必须保密。加密之后的密文则通过射频系统发射出去。

二、固定码遥控重放攻击实验

操作系统：Ubuntu20.04

硬件工具：HackRFOne，天线(40-860MHz)，无线射频遥控器

软件工具：gqrx，hackrf_transfer

1、搭建环境

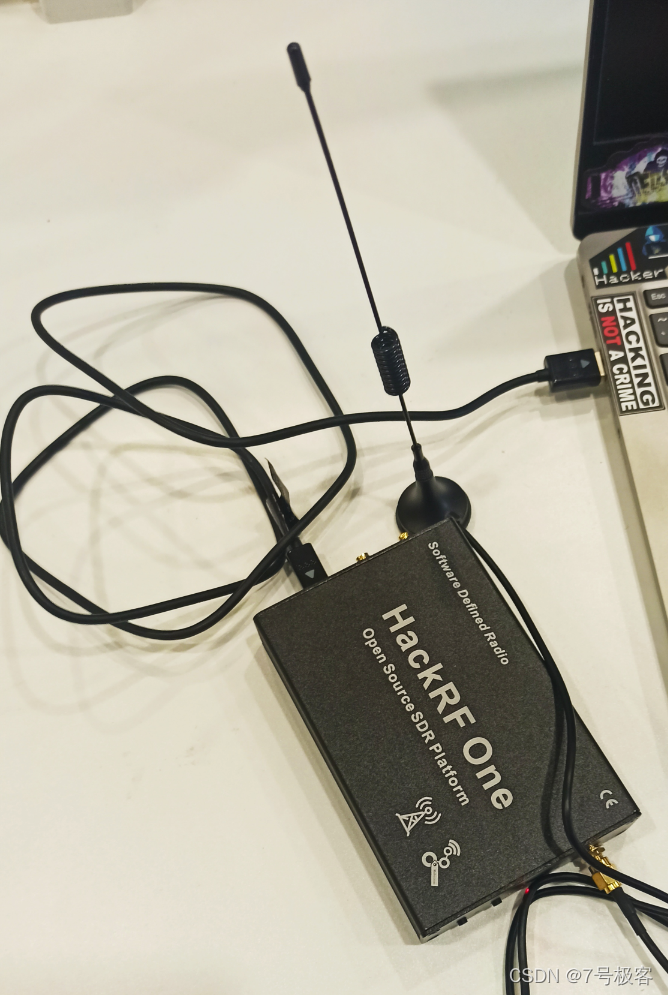

（1）接入HackRFOne设备

开机打开Ubuntu20.04虚拟机系统，把HackRFOne工具接入天线后再将USB数据线插入电脑USB接口。

查看虚拟机设备栏的信息，如未连接就在这选项框中点击连接。

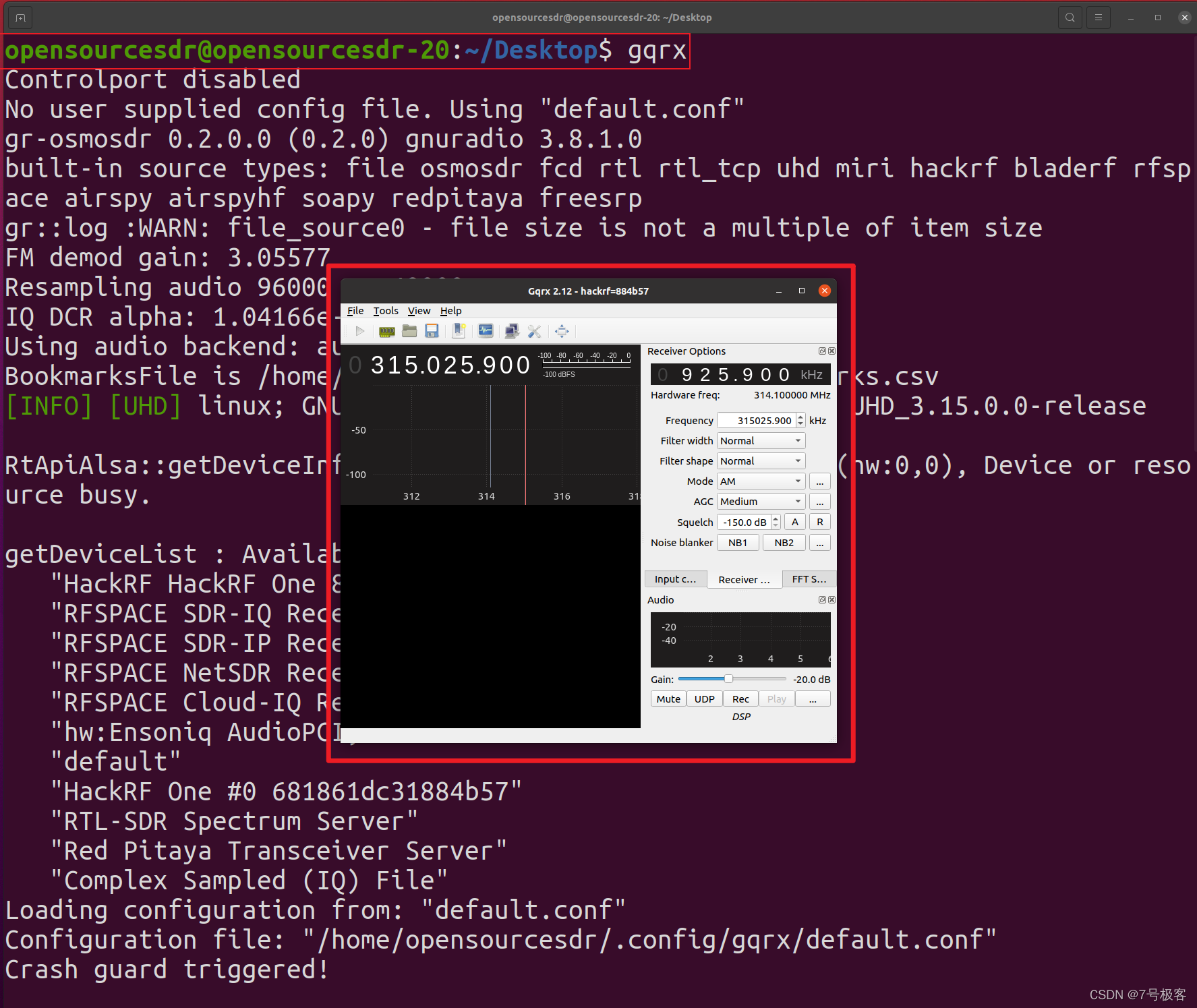

（2）打开gqrx工具

在桌面右键打开命令行终端，输入gqrx命令，即可打开gqrx工具GUI界面。

2、获取信号频率

（1）设置频率参数为433MHZ或315MHZ，并按左上角开始接收按钮。

（2）长按遥控按键，记录所接收到的信号频率。

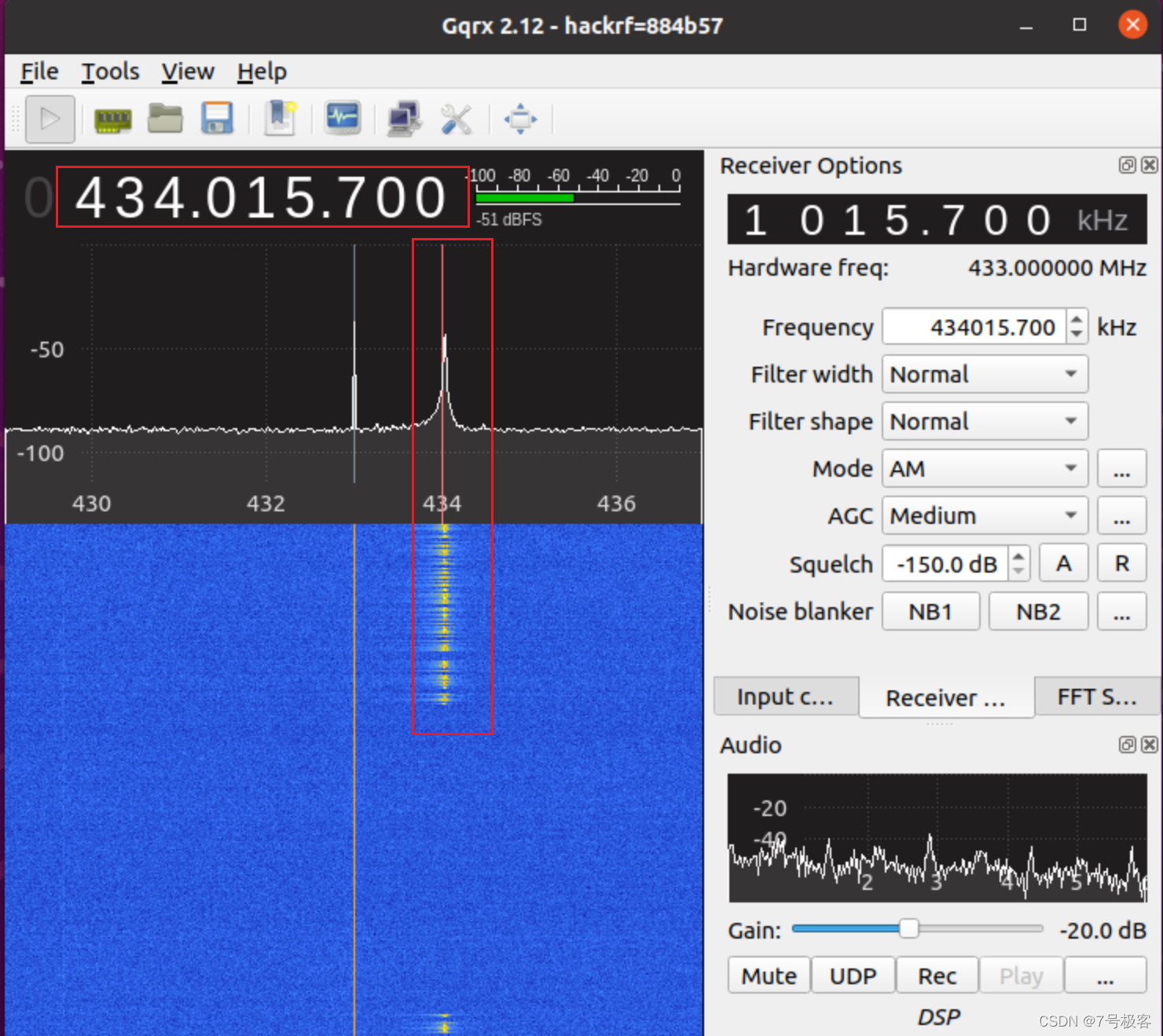

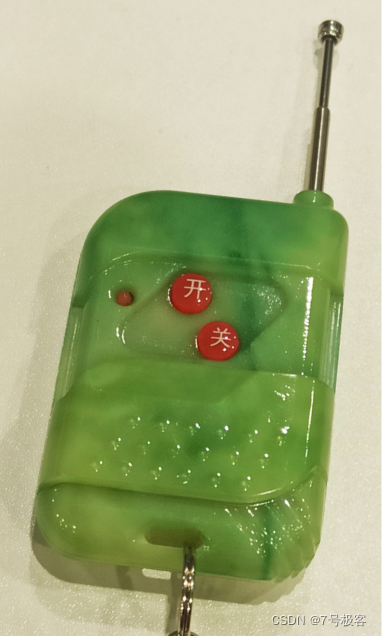

【使用实验室门禁遥控器测试】

根据上图即可查看到信号的频率大约是在

434.015700MHZ

。

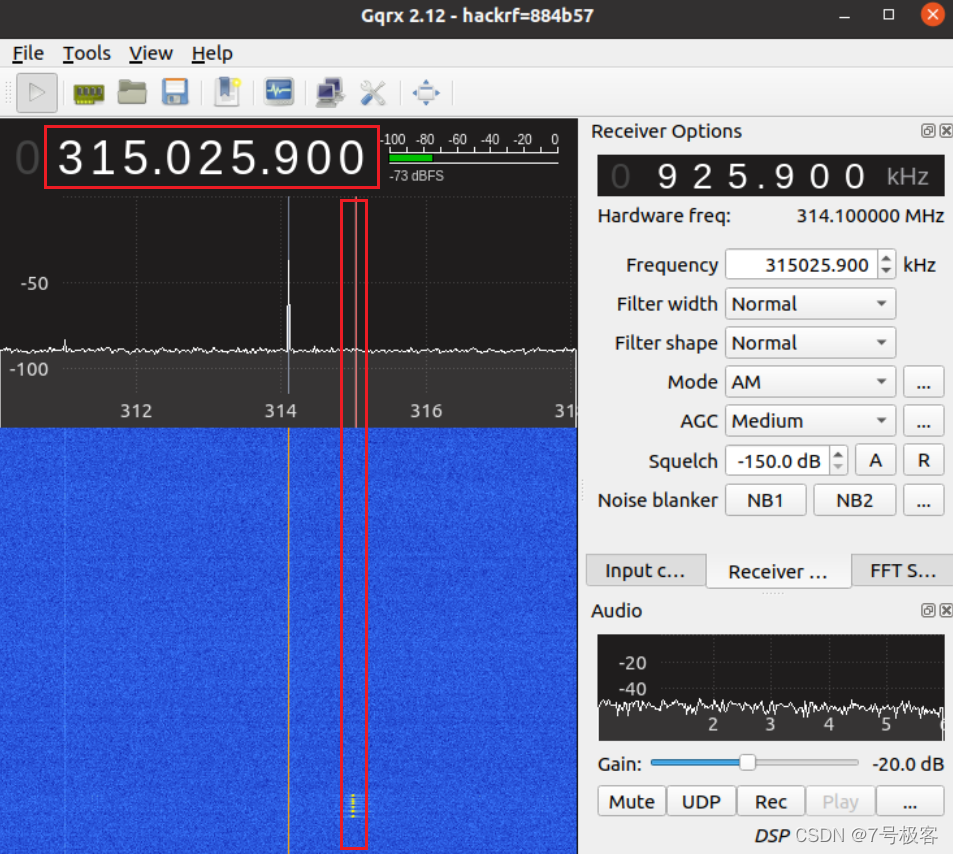

【使用电动车遥控器测试】

根据上图即可查看到信号的频率大约是在

315.025900MHZ

。

3、复制重放攻击

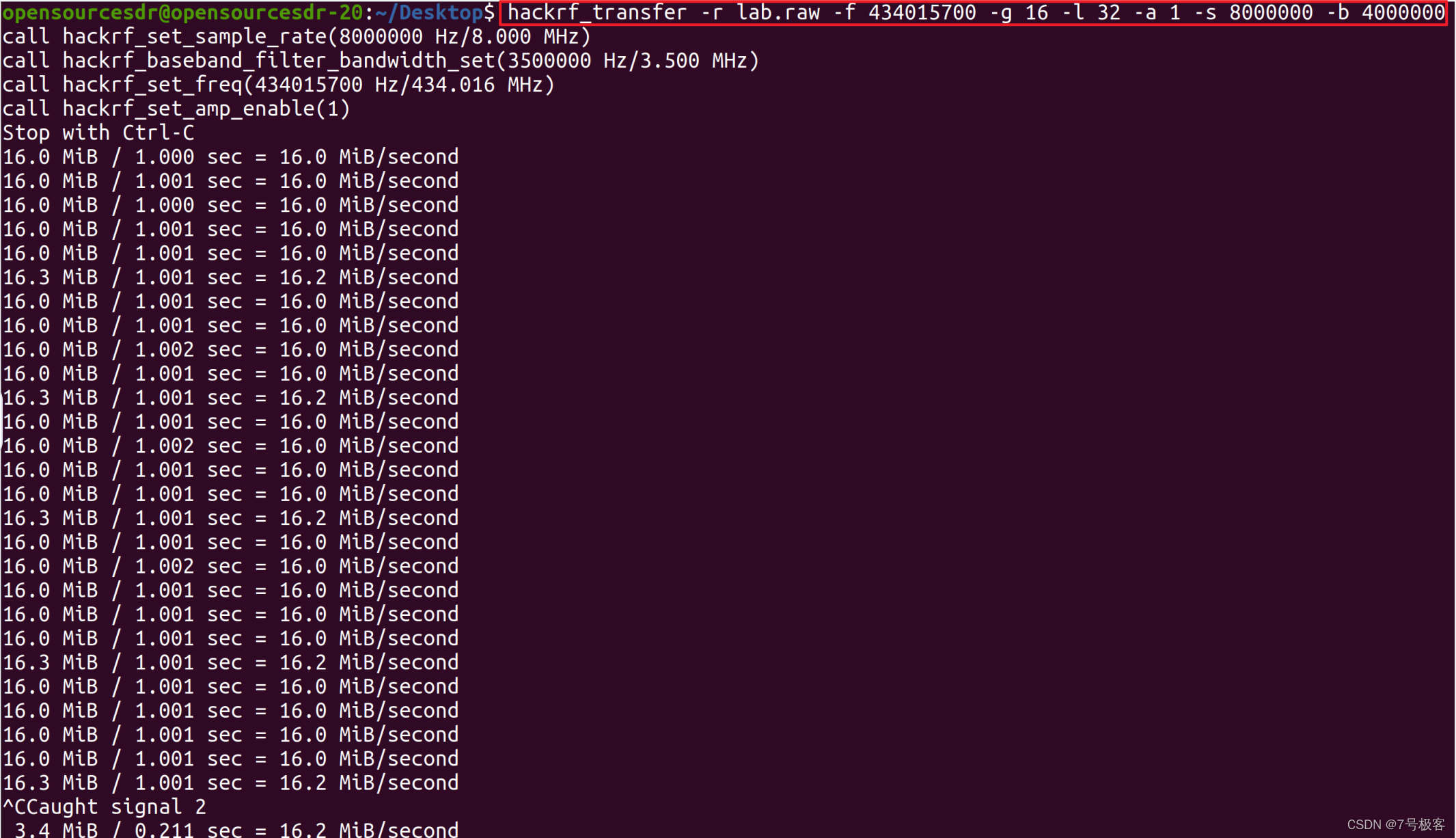

（1）打开命令行终端，利用以上获取到的射频频率来使用命令进行复制开门按键射频信号。

hackrf_transfer -r lab.raw -f 434015700 -g 16 -l 32 -a 1 -s 8000000 -b 400000
-r 录制射频文件名  -f 射频频率   其他参数无需更改。
执行命令后，把遥控器靠近HackRFOne设备，然后按开门按键几次，然后在命令行窗口按Ctrl + C可完成录制。

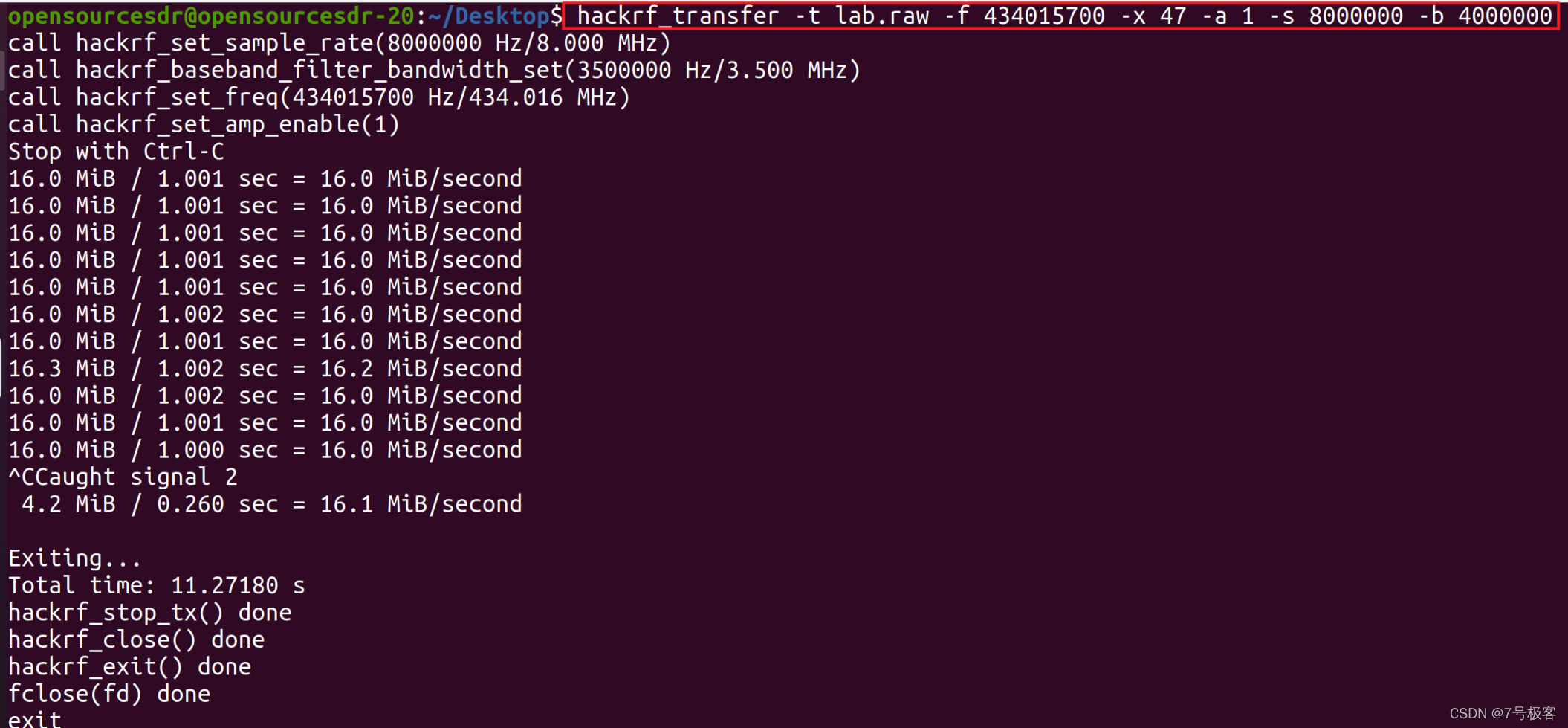

（2）使用命令进行重放开门按键射频信号。

hackrf_transfer -t lab.raw -f 434015700 -x 47 -a 1 -s 8000000 -b 4000000
-t 重放射频文件名   -f 射频频率   其他参数无需更改。

4、攻击效果及思路拓展

效果：无需遥控器，只需要执行信号重放命令即可以完成开门或电动车开锁等操作。

思路拓展：这个实验只是利用HackRFone设备来测试这个功能，如果只是为了完成该重放攻击实验，可使用更方便且成本更低的方案，如使用hackcube设备或使用主要配置了射频的接收发射模块的硬件工具。

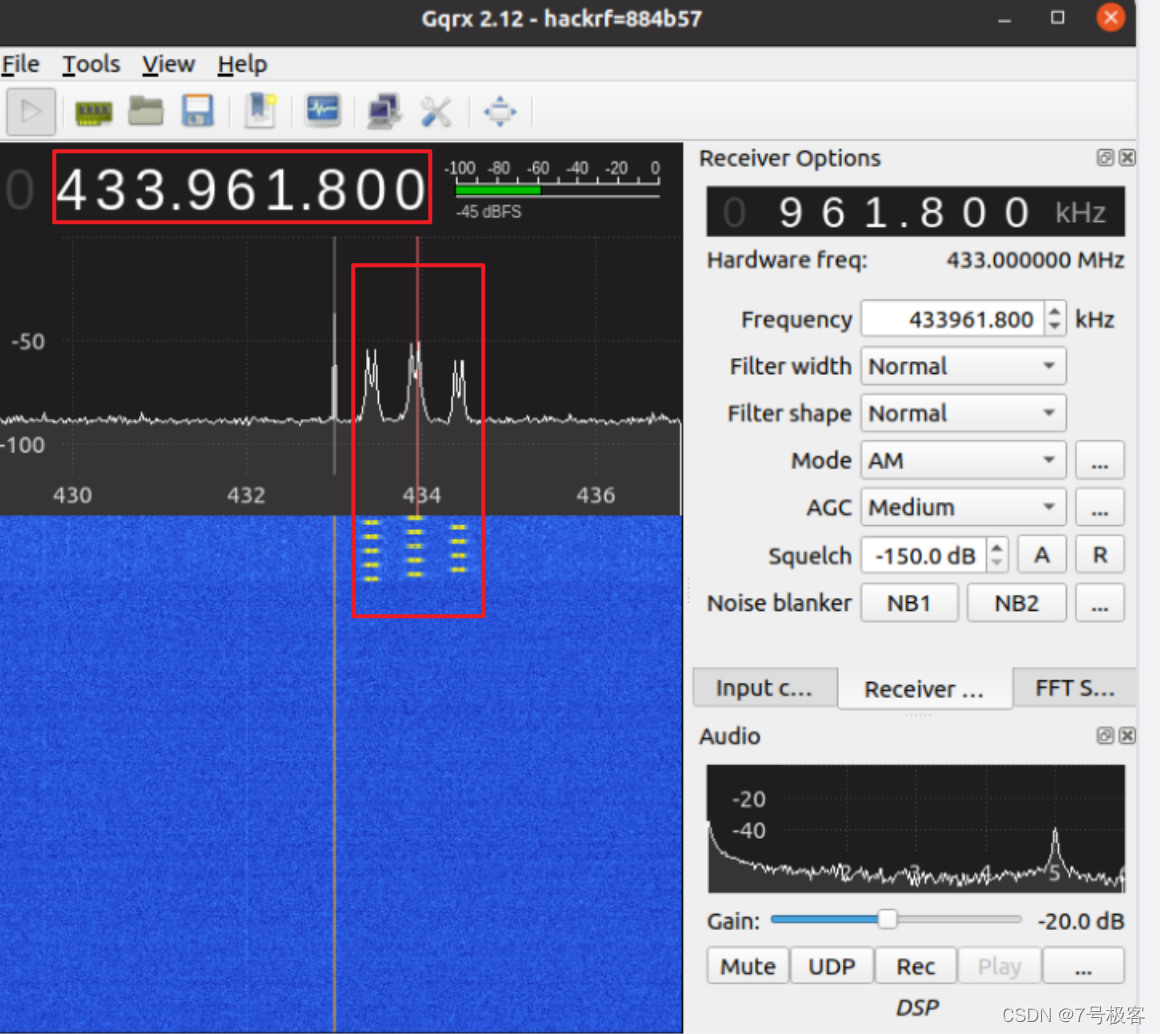

汽车钥匙信号频率测试

设置频率参数为433MHZ或315MHZ，并按左上角开始接收按钮，获取的频率结果如下图。

经检测频率发现，滚动码出现了三种不同的频率同时出现在频谱图上，固定码只有一种。
