1. 概述

闲来无事的周六，被 ???? 芳放了鸽子，只好蹲在被窝里研究会技术，安慰下自己受伤的心灵。

鸽子

相信胖友们都

手写

过

数据库表结构文档

，一通无脑的 CV 大法之后，小几十页的  Word 文档就出炉了。

那么有没什么工具，可以帮我们偷懒高效的

自动

生成数据库表结构文档呢？有，通过使用 screw 生成工具。


2. screw 简介

screw 是一个简洁好用的数据库表结构文档的

生成工具

，支持 MySQL、Oracle、PostgreSQL 等主流的关系数据库。

良心艿：screw 的仓库地址是 https://github.com/pingfangushi/screw，感兴趣的胖友，可以研究一波。

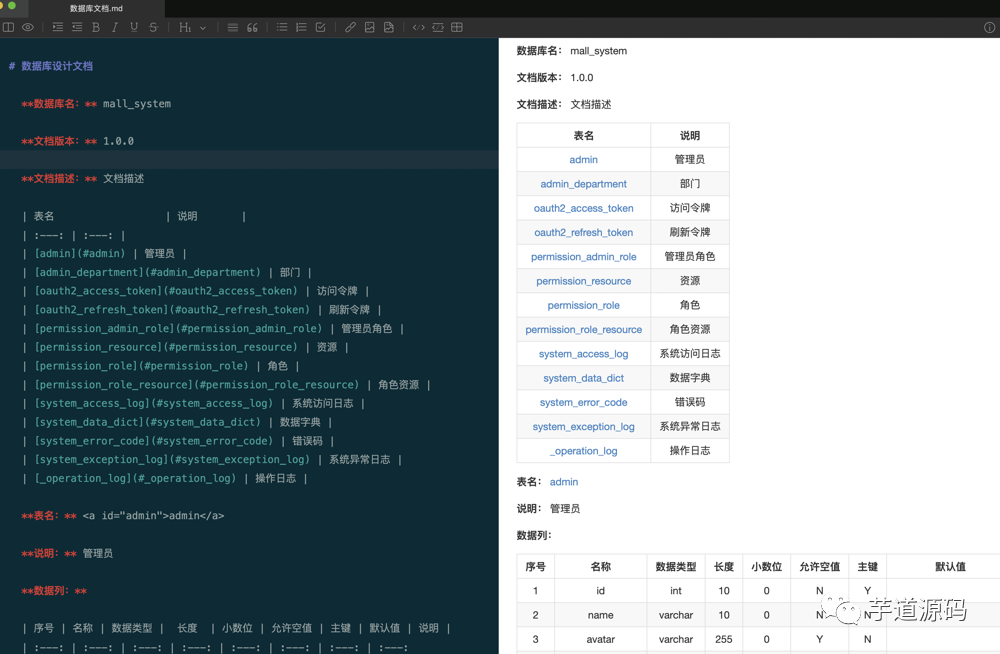

生成的文档有 HTML、Word、Markdown 三种

格式

，示例如下图所示：

格式 图
HTML

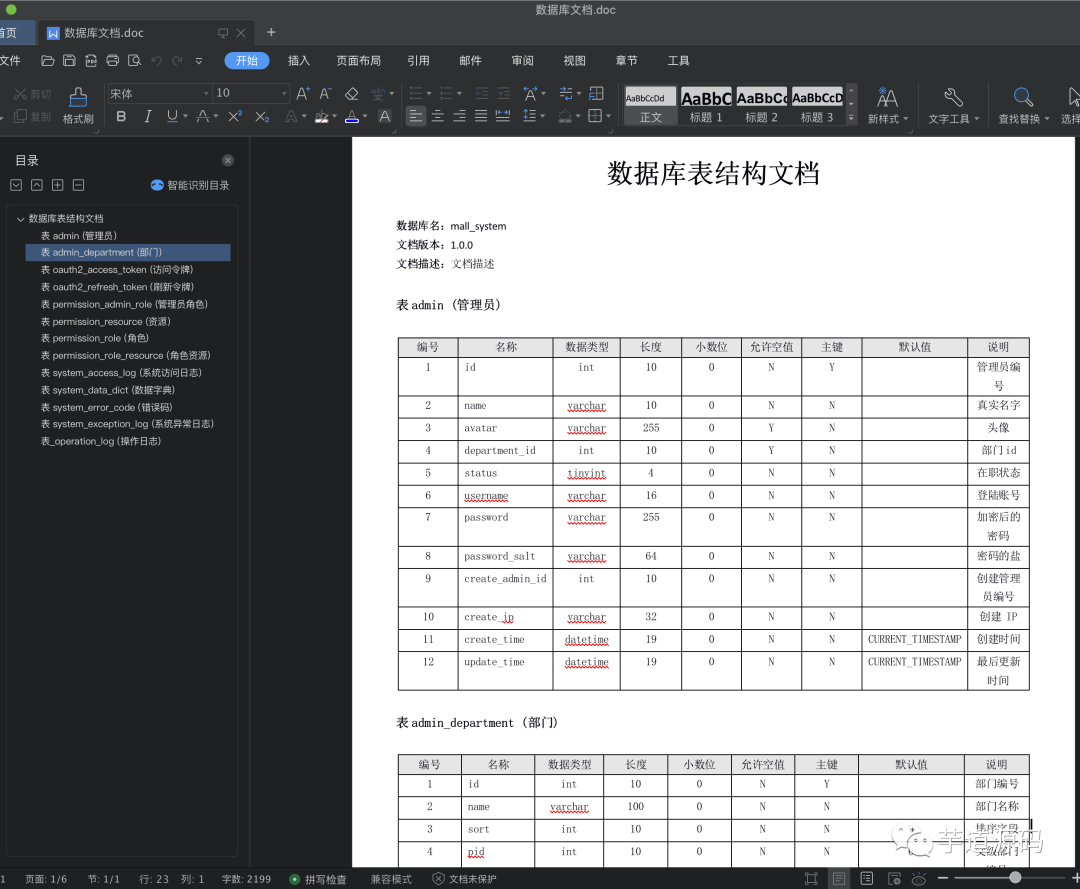

Word
Markdown


3. 快速入门

screw 有两种

方式

来生成文档，通过

Java 代码

或者

Maven 插件

。

下面，我们来分别快速入门下。

3.1 使用 Java 代码的方式

创建

lab-70-db-doc-screw-01

示例项目，使用 screw 的

Java 代码

的方式，生成文档。

示例示例

友情提示：示例代码的完整地址，可见 https://github.com/YunaiV/SpringBoot-Labs/tree/master/lab-70-db-doc/lab-70-db-doc-screw-01。

3.1.1 引入依赖

在

pom.xml

文件中，引入 screw 的

依赖


screw-core

。

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>lab-70-db-doc</artifactId>
        <groupId>cn.iocoder.springboot.labs</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>lab-70-db-doc-screw-01</artifactId>

    <dependencies>
        <!-- screw 库，简洁好用的数据库表结构文档生成器 -->
        <dependency>
            <groupId>cn.smallbun.screw</groupId>
            <artifactId>screw-core</artifactId>
            <version>1.0.5</version>
        </dependency>

        <!-- 数据库连接 -->
        <dependency>
            <groupId>com.zaxxer</groupId>
            <artifactId>HikariCP</artifactId>
            <version>3.4.5</version>
        </dependency>
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <version>8.0.22</version>
        </dependency>
    </dependencies>

</project>

依赖

HikariCP

和

mysql-connector-java

是为了连接 MySQL 数据库。

3.1.2 ScrewMain

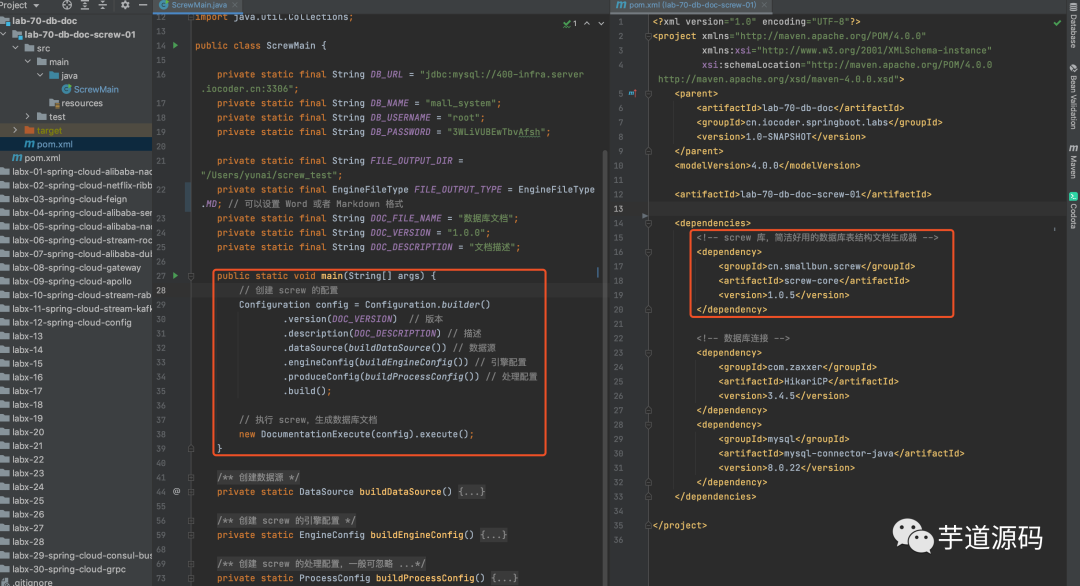

创建 ScrewMain 类，使用 screw 生成文档。代码如下：

public class ScrewMain {

    private static final String DB_URL = "jdbc:mysql://400-infra.server.iocoder.cn:3306";
    private static final String DB_NAME = "mall_system";
    private static final String DB_USERNAME = "root";
    private static final String DB_PASSWORD = "3WLiVUBEwTbvAfsh";

    private static final String FILE_OUTPUT_DIR = "/Users/yunai/screw_test";
    private static final EngineFileType FILE_OUTPUT_TYPE = EngineFileType.HTML; // 可以设置 Word 或者 Markdown 格式
    private static final String DOC_FILE_NAME = "数据库文档";
    private static final String DOC_VERSION = "1.0.0";
    private static final String DOC_DESCRIPTION = "文档描述";

    public static void main(String[] args) {
        // 创建 screw 的配置
        Configuration config = Configuration.builder()
                .version(DOC_VERSION)  // 版本
                .description(DOC_DESCRIPTION) // 描述
                .dataSource(buildDataSource()) // 数据源
                .engineConfig(buildEngineConfig()) // 引擎配置
                .produceConfig(buildProcessConfig()) // 处理配置
                .build();

        // 执行 screw，生成数据库文档
        new DocumentationExecute(config).execute();
    }

    /**
     * 创建数据源
     */
    private static DataSource buildDataSource() {
        // 创建 HikariConfig 配置类
        HikariConfig hikariConfig = new HikariConfig();
        hikariConfig.setDriverClassName("com.mysql.cj.jdbc.Driver");
        hikariConfig.setJdbcUrl(DB_URL + "/" + DB_NAME);
        hikariConfig.setUsername(DB_USERNAME);
        hikariConfig.setPassword(DB_PASSWORD);
        hikariConfig.addDataSourceProperty("useInformationSchema", "true"); // 设置可以获取 tables remarks 信息
        // 创建数据源
        return new HikariDataSource(hikariConfig);
    }

    /**
     * 创建 screw 的引擎配置
     */
    private static EngineConfig buildEngineConfig() {
        return EngineConfig.builder()
                .fileOutputDir(FILE_OUTPUT_DIR) // 生成文件路径
                .openOutputDir(false) // 打开目录
                .fileType(FILE_OUTPUT_TYPE) // 文件类型
                .produceType(EngineTemplateType.freemarker) // 文件类型
                .fileName(DOC_FILE_NAME) // 自定义文件名称
                .build();
    }

    /**
     * 创建 screw 的处理配置，一般可忽略
     * 指定生成逻辑、当存在指定表、指定表前缀、指定表后缀时，将生成指定表，其余表不生成、并跳过忽略表配置
     */
    private static ProcessConfig buildProcessConfig() {
        return ProcessConfig.builder()
                .designatedTableName(Collections.<String>emptyList())  // 根据名称指定表生成
                .designatedTablePrefix(Collections.<String>emptyList()) //根据表前缀生成
                .designatedTableSuffix(Collections.<String>emptyList()) // 根据表后缀生成
                .ignoreTableName(Arrays.asList("test_user", "test_group")) // 忽略表名
                .ignoreTablePrefix(Collections.singletonList("test_")) // 忽略表前缀
                .ignoreTableSuffix(Collections.singletonList("_test")) // 忽略表后缀
                .build();
    }

}

代码比较简单，胖友看看注释即可。

比较重要的变量，已经抽取成

静态

变量，胖友看着修改哈。

3.1.3 简单测试

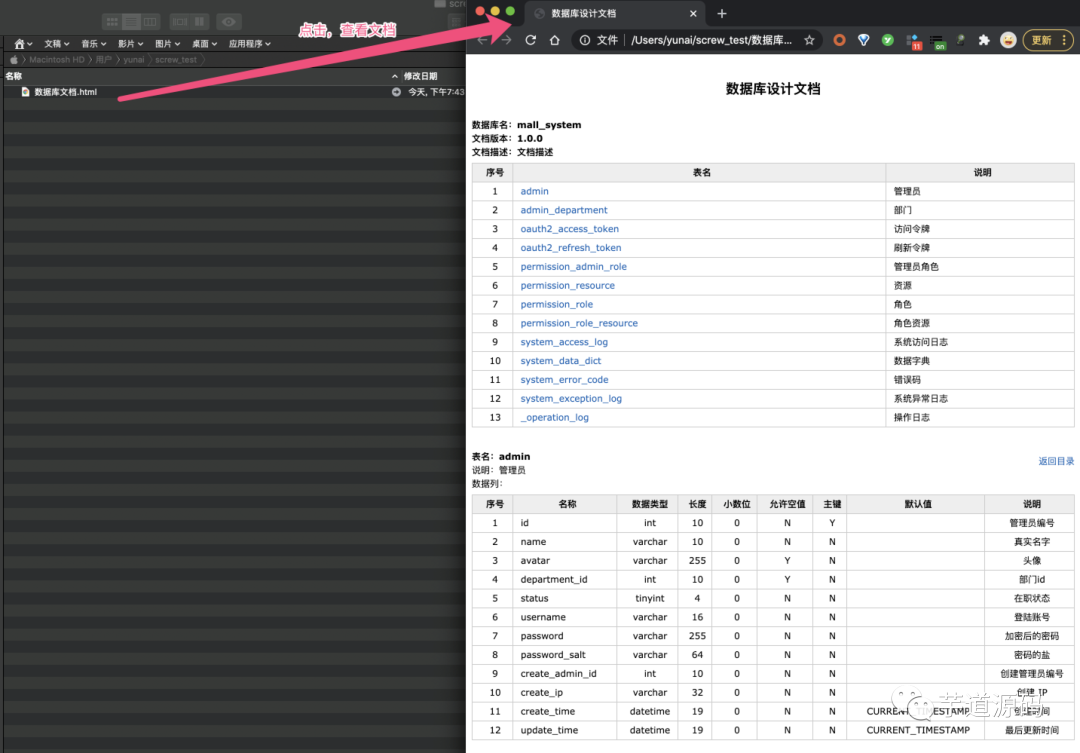

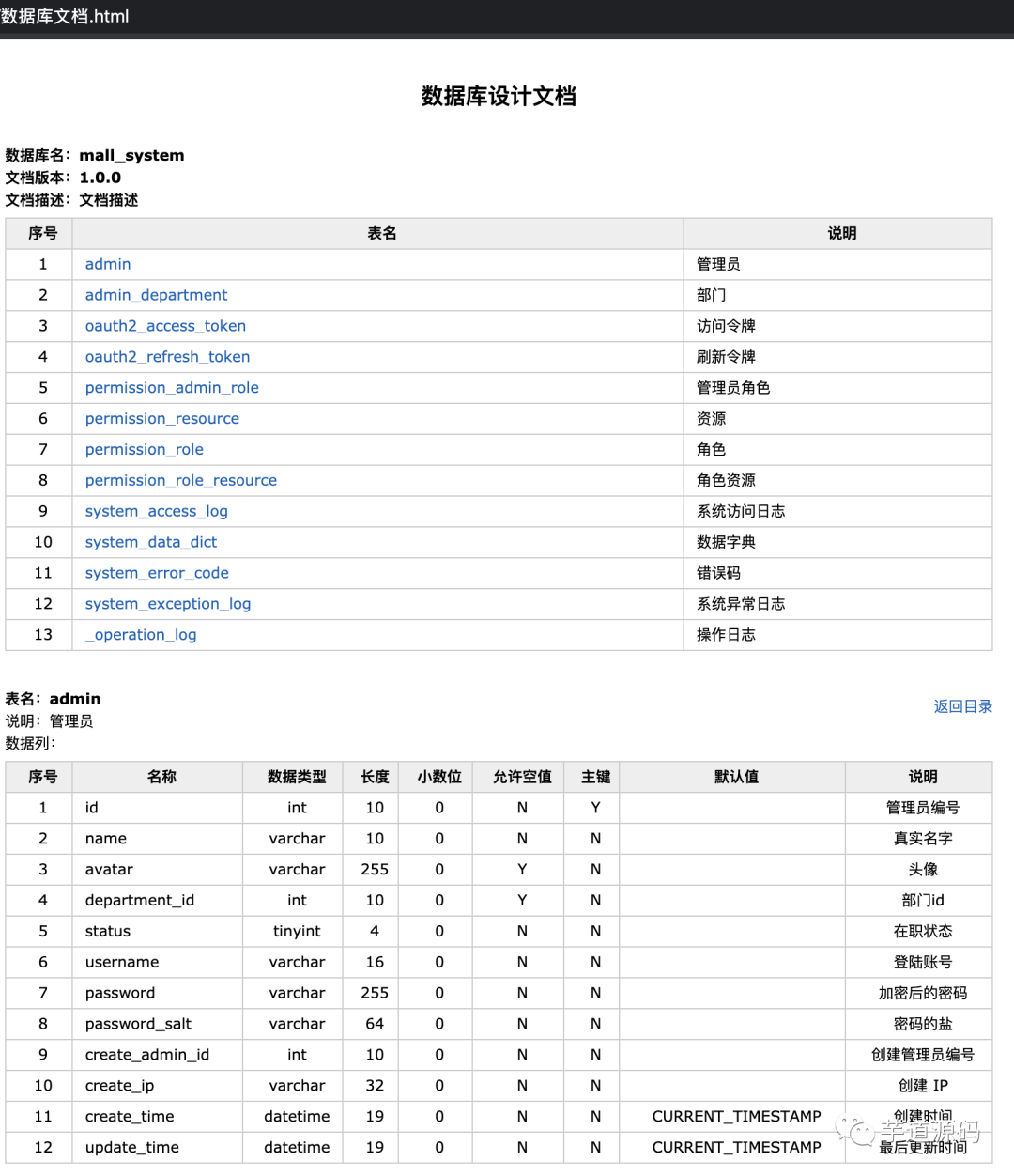

执行 ScrewMain 程序，进行文档的生成。这里我们生成的是 HTML 文档，效果如下图所示：

HTML 文档

3.2 使用 Maven 插件的方式

创建

lab-70-db-doc-screw-02

示例项目，使用 screw 的

Maven 插件

的方式，生成文档。

示例示例

友情提示：示例代码的完整地址，可见 https://github.com/YunaiV/SpringBoot-Labs/tree/master/lab-70-db-doc/lab-70-db-doc-screw-02。

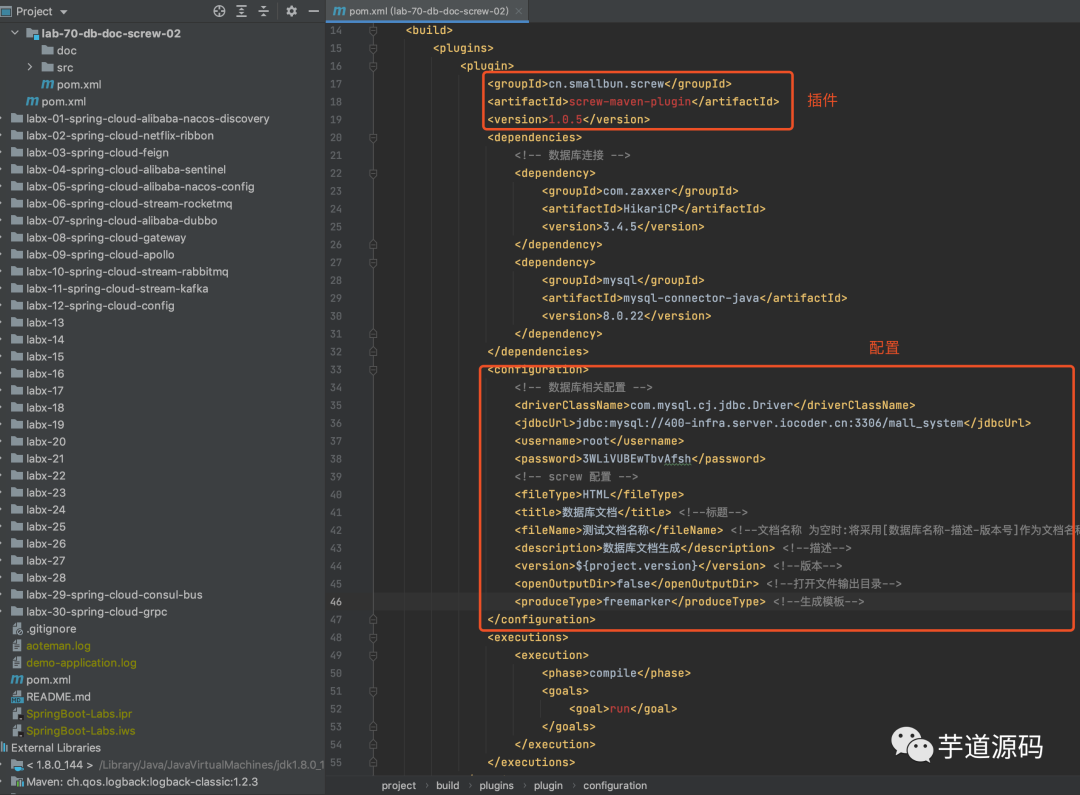

3.2.1 引入插件

在

pom.xml

文件中，引入 screw 的

插件


screw-maven-plugin

。

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>lab-70-db-doc</artifactId>
        <groupId>cn.iocoder.springboot.labs</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>lab-70-db-doc-screw-02</artifactId>

    <build>
        <plugins>
            <plugin>
                <groupId>cn.smallbun.screw</groupId>
                <artifactId>screw-maven-plugin</artifactId>
                <version>1.0.5</version>
                <dependencies>
                    <!-- 数据库连接 -->
                    <dependency>
                        <groupId>com.zaxxer</groupId>
                        <artifactId>HikariCP</artifactId>
                        <version>3.4.5</version>
                    </dependency>
                    <dependency>
                        <groupId>mysql</groupId>
                        <artifactId>mysql-connector-java</artifactId>
                        <version>8.0.22</version>
                    </dependency>
                </dependencies>
                <configuration>
                    <!-- 数据库相关配置 -->
                    <driverClassName>com.mysql.cj.jdbc.Driver</driverClassName>
                    <jdbcUrl>jdbc:mysql://400-infra.server.iocoder.cn:3306/mall_system</jdbcUrl>
                    <username>root</username>
                    <password>3WLiVUBEwTbvAfsh</password>
                    <!-- screw 配置 -->
                    <fileType>HTML</fileType>
                    <title>数据库文档</title> <!--标题-->
                    <fileName>测试文档名称</fileName> <!--文档名称 为空时:将采用[数据库名称-描述-版本号]作为文档名称-->
                    <description>数据库文档生成</description> <!--描述-->
                    <version>${project.version}</version> <!--版本-->
                    <openOutputDir>false</openOutputDir> <!--打开文件输出目录-->
                    <produceType>freemarker</produceType> <!--生成模板-->
                </configuration>
                <executions>
                    <execution>
                        <phase>compile</phase>
                        <goals>
                            <goal>run</goal>
                        </goals>
                    </execution>
                </executions>
            </plugin>
        </plugins>
    </build>

</project>

Maven 插件的

配置项

比较少，胖友按需修改下

<configuration/>

即可。

3.2.2 简单测试

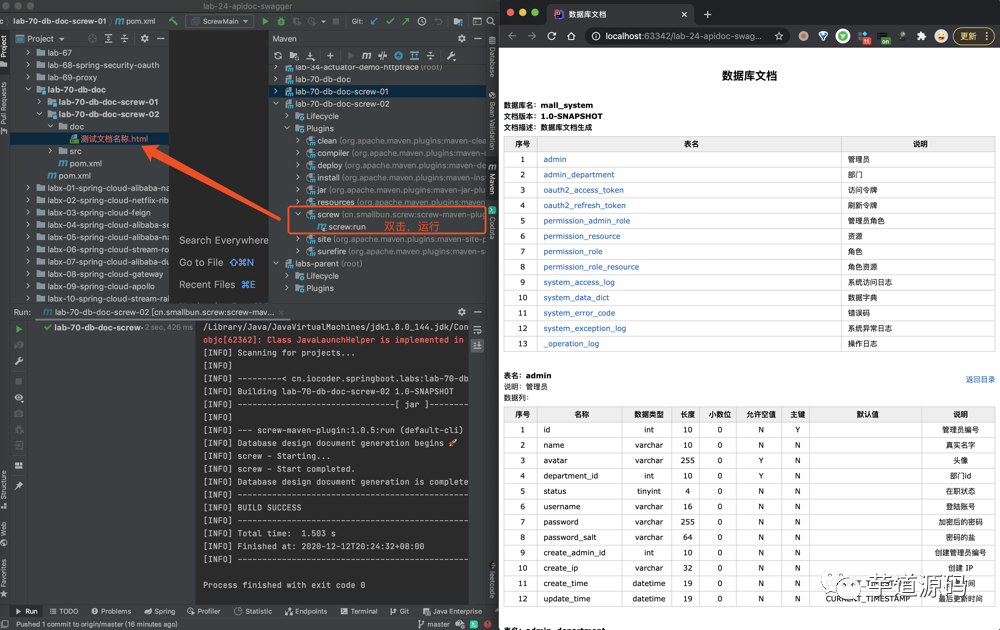

执行

screw-maven-plugin

插件，会在

doc

目录下生成文档。如下图所示：

执行 Maven 插件


4. 生成实体类

screw 的实现原理，是基于数据库中的

表结构

，生成对应的文档。

那么，是否可以

自动

生成 Java 实体类呢？答案是可以的，在

screw-extension

项目中，

拓展

提供了该功能。

这样，日常开发中，在我们完成数据库的

建表

之后，可以直接生成对应的 Java 实体类，避免枯燥的重复劳动。

下面，我们来快速入门下。创建

lab-70-db-doc-screw-03

示例项目，使用 screw 的

Java 代码

的方式，生成 Java 实体类。

示例示例

友情提示：示例代码的完整地址，可见 https://github.com/YunaiV/SpringBoot-Labs/tree/master/lab-70-db-doc/lab-70-db-doc-screw-03。

4.1 引入依赖

在

pom.xml

文件中，

额外

引入 screw 的

依赖


screw-extension

。

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>lab-70-db-doc</artifactId>
        <groupId>cn.iocoder.springboot.labs</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>lab-70-db-doc-screw-03</artifactId>

    <dependencies>
        <!-- screw 库，简洁好用的数据库表结构文档生成器 -->
        <dependency>
            <groupId>cn.smallbun.screw</groupId>
            <artifactId>screw-core</artifactId>
            <version>1.0.5</version>
        </dependency>
        <dependency>
            <groupId>cn.smallbun.screw</groupId>
            <artifactId>screw-extension</artifactId>
            <version>1.0.5</version>
        </dependency>

        <!-- 数据库连接 -->
        <dependency>
            <groupId>com.zaxxer</groupId>
            <artifactId>HikariCP</artifactId>
            <version>3.4.5</version>
        </dependency>
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <version>8.0.22</version>
        </dependency>
    </dependencies>

</project>

友情提示：由于

screw-extension

项目处于初步开发阶段，暂时未将该依赖推到 Maven 中央仓库，所以需要自己克隆项目，进行编译打包到本地。

4.2 ScrewMain

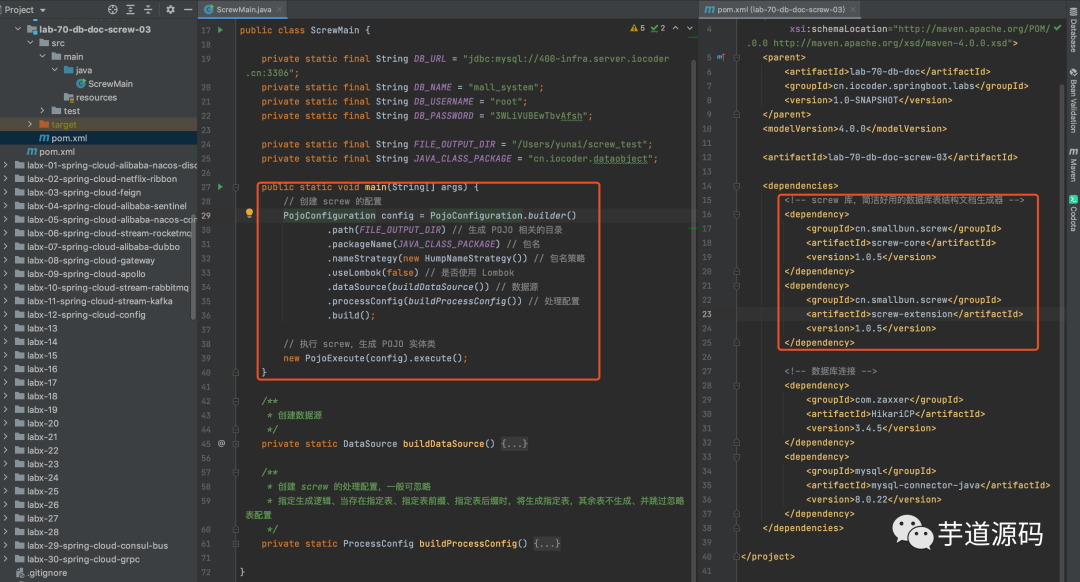

创建 ScrewMain 类，使用 screw 生成 Java 实体类。代码如下：

public class ScrewMain {

    private static final String DB_URL = "jdbc:mysql://400-infra.server.iocoder.cn:3306";
    private static final String DB_NAME = "mall_system";
    private static final String DB_USERNAME = "root";
    private static final String DB_PASSWORD = "3WLiVUBEwTbvAfsh";

    private static final String FILE_OUTPUT_DIR = "/Users/yunai/screw_test";
    private static final String JAVA_CLASS_PACKAGE = "cn.iocoder.dataobject";

    public static void main(String[] args) {
        // 创建 screw 的配置
        PojoConfiguration config = PojoConfiguration.builder()
                .path(FILE_OUTPUT_DIR) // 生成 POJO 相关的目录
                .packageName(JAVA_CLASS_PACKAGE) // 包名
                .nameStrategy(new HumpNameStrategy()) // 包名策略
                .useLombok(false) // 是否使用 Lombok
                .dataSource(buildDataSource()) // 数据源
                .processConfig(buildProcessConfig()) // 处理配置
                .build();

        // 执行 screw，生成 POJO 实体类
        new PojoExecute(config).execute();
    }

    /**
     * 创建数据源
     */
    private static DataSource buildDataSource() {
        // 创建 HikariConfig 配置类
        HikariConfig hikariConfig = new HikariConfig();
        hikariConfig.setDriverClassName("com.mysql.cj.jdbc.Driver");
        hikariConfig.setJdbcUrl(DB_URL + "/" + DB_NAME);
        hikariConfig.setUsername(DB_USERNAME);
        hikariConfig.setPassword(DB_PASSWORD);
        hikariConfig.addDataSourceProperty("useInformationSchema", "true"); // 设置可以获取 tables remarks 信息
        // 创建数据源
        return new HikariDataSource(hikariConfig);
    }

    /**
     * 创建 screw 的处理配置，一般可忽略
     * 指定生成逻辑、当存在指定表、指定表前缀、指定表后缀时，将生成指定表，其余表不生成、并跳过忽略表配置
     */
    private static ProcessConfig buildProcessConfig() {
        return ProcessConfig.builder()
                .designatedTableName(Collections.<String>emptyList())  // 根据名称指定表生成
                .designatedTablePrefix(Collections.<String>emptyList()) //根据表前缀生成
                .designatedTableSuffix(Collections.<String>emptyList()) // 根据表后缀生成
                .ignoreTableName(Arrays.asList("test_user", "test_group")) // 忽略表名
                .ignoreTablePrefix(Collections.singletonList("test_")) // 忽略表前缀
                .ignoreTableSuffix(Collections.singletonList("_test")) // 忽略表后缀
                .build();
    }

}

代码比较简单，胖友看看注释即可。不同于上面的快速入门，这里我们使用 PojoConfiguration 作为配置类，使用 PojoExecute 作为执行器。

比较重要的变量，已经抽取成

静态

变量，胖友看着修改哈。

4.3 简单测试

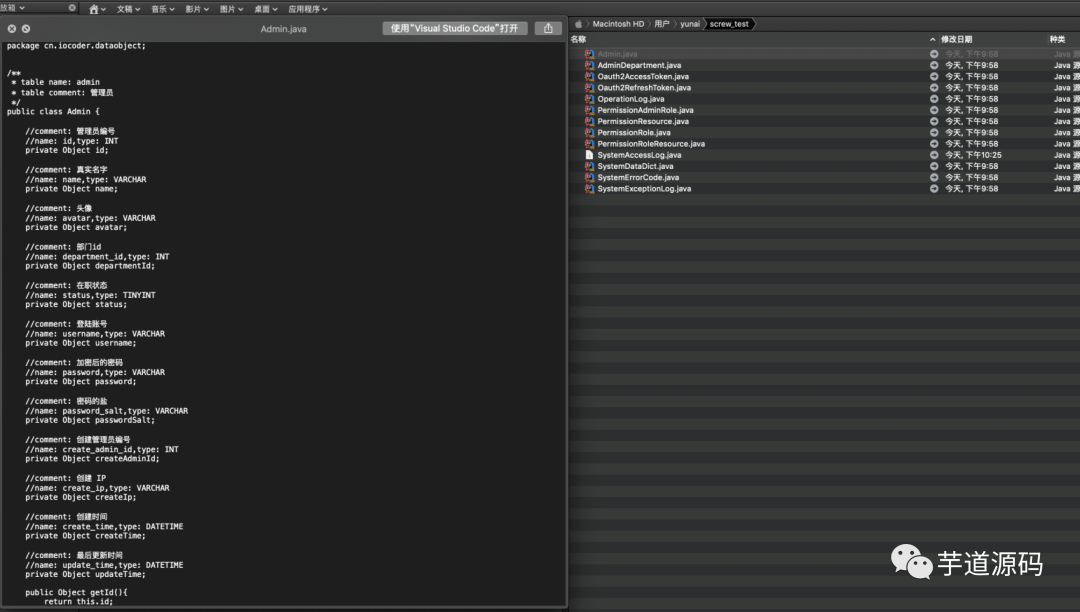

执行 ScrewMain 程序，进行 Java 实体类的生成。效果如下图所示：

Java 实体类

生成的 Java 实体类的

成员属性

还不太正确，需要等待作者进行下修复。


666. 彩蛋

至此，我们已经完成 screw 的学习，一起来简单总结下：

  • screw 支持生成

    数据库表结构文档

    ，通过 Java 代码或者 Maven 插件的方式。

  • screw 支持生成

    Java 实体类

    ，通过

    screw-extension

    提供。

初略喵了下 screw 的代码，总体代码量在 5000+ 行，核心代码在 2000 行左右。项目分层干净，代码注释完成，胖友可以选择阅读了解下。这样，我们可以根据我们实际项目的需要，进行

二次开发

。

End~继续抠脚。
