IO口直接驱动HDMI接口

HDMI主要用于给高清显示设备传输视频和音频数据，除了使用专门的HDMI芯片外，当然还可以用ZYNQ的PL部分产生相应的时序，本文就是用FPGA的IO口与HDMI显示设备直接进行通信

本文的

工程

和

rgb2dvi的IP核

都上传到了

这里

一、原理图

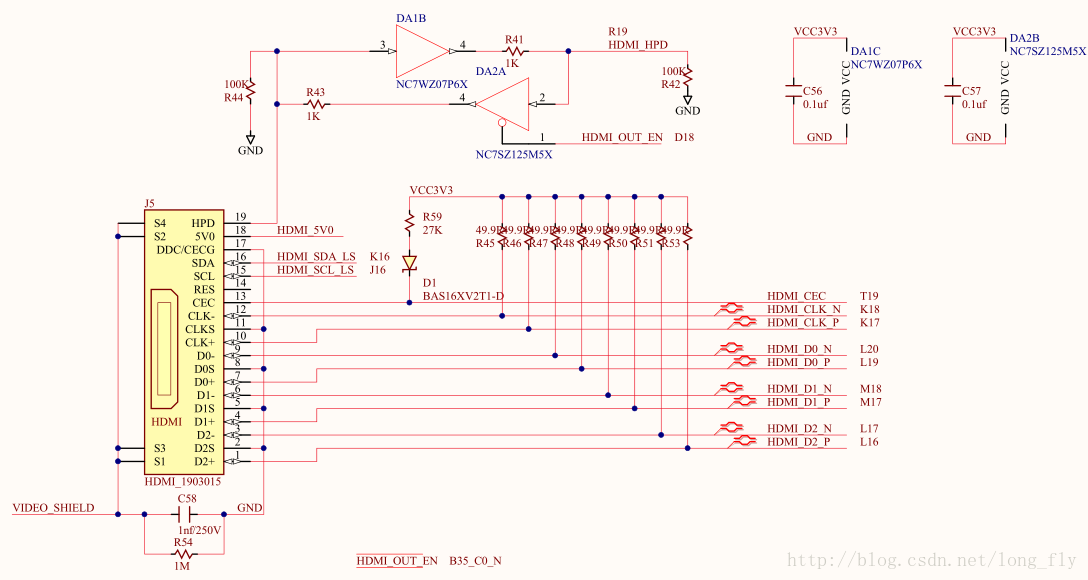

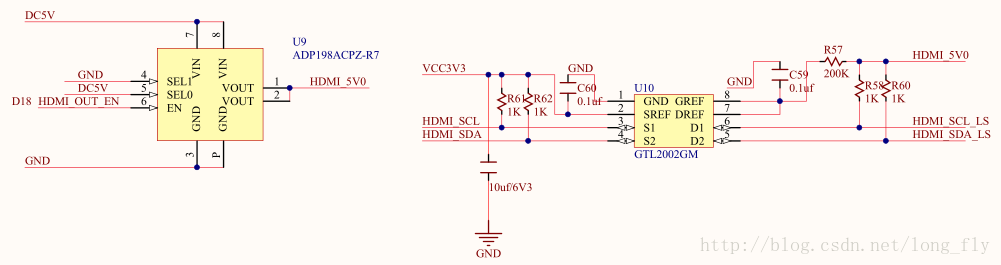

本文采用的是米联客的Mi701开发板，可以看到IO口是直接连到接口上的，只加了一些简单的上拉增加一下驱动能力，IIC也是经过了5V的电平转换，HDMI的5V供电由使能引脚控制

二、RGB数据转DVI的IP核（不重要）

现在暂时不自己去写这个IP核的底层，直接找到例程里的文件，并自己重新封装一下IP核，文件包括：

DVITransmitter.vhd

hdmi_tx.vhd

SerializerN_1.vhd

TMDSEncoder.vhd

•
  1.新建IP工程，命名为rgb2dvi，设置器件型号

•
  2.将上述四个文件添加到工程中，工程自动识别顶层


•

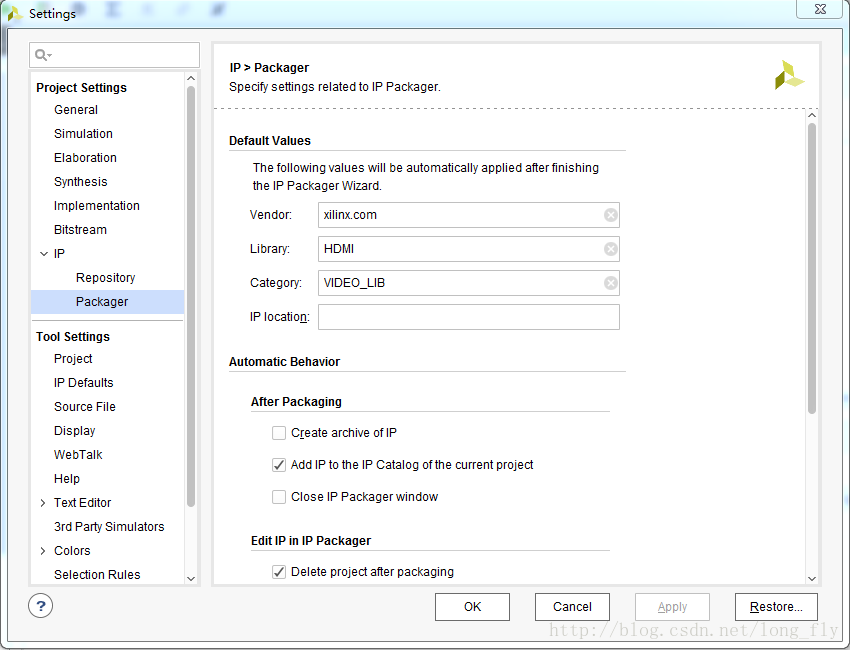

  3.设置相关信息




•
  4.Tools菜单中，新建IP核，一路默认即可


•

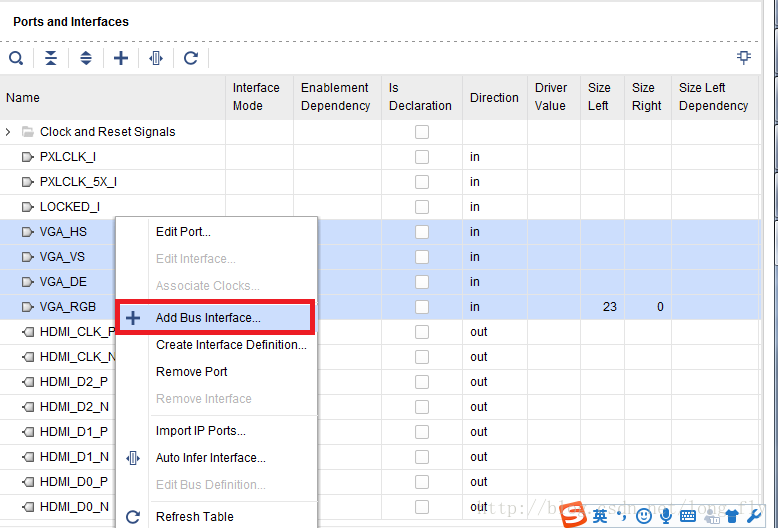

  5.在弹出的窗口中，修改IP信息，添加总线（用于连接其他IP模块）等

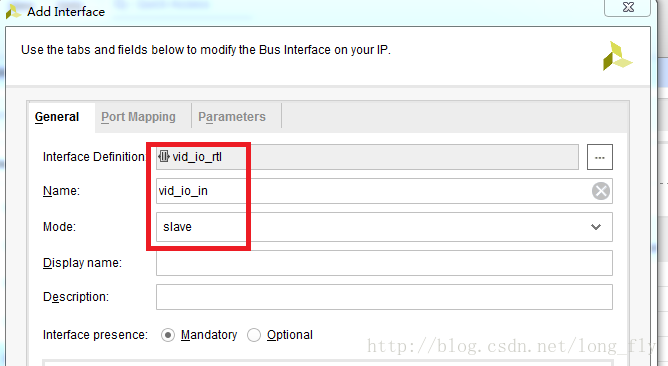

  弹出的界面的第一页，设置总线类型、名称等

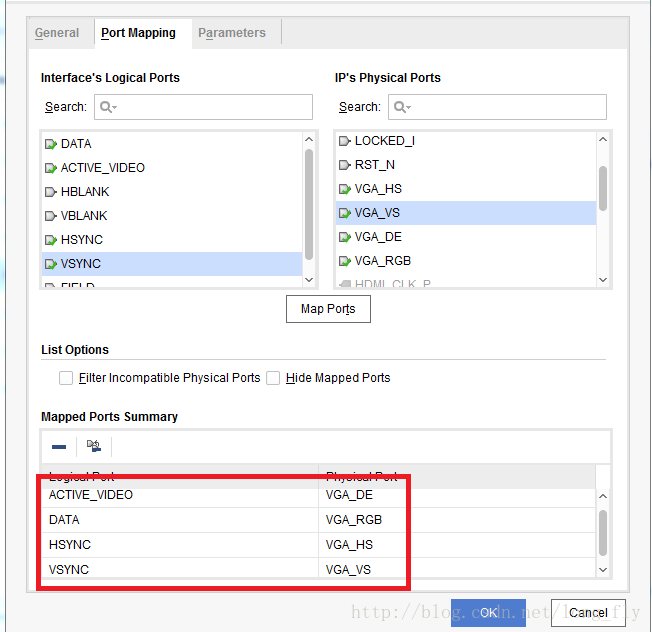

  在第二页中，把自己的线和系统预定的线进行一个匹配，匹配的结果如下：



  如图创建VGA总线，创建完成后预览IP核
