1.打开端口时钟(以点亮一盏灯为例)


(1)找出灯的控制口

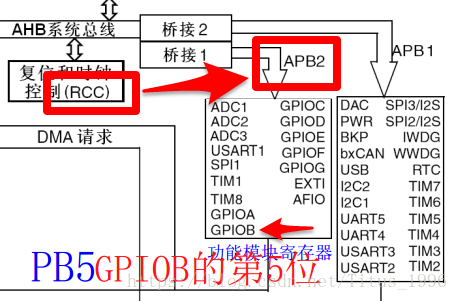

(2)找到端口所在的时钟(此处是PB5,所以找GPIOB所在的端口时钟)


(3)打开端口GPIOB。

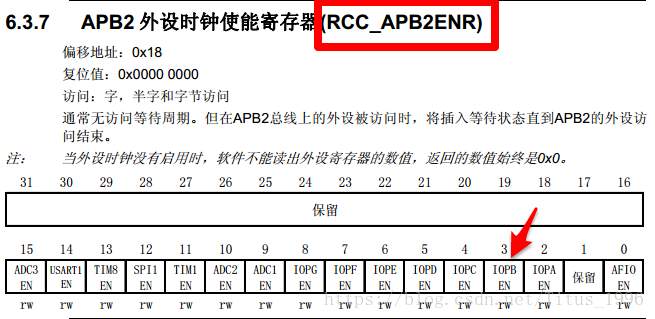

原来GPIOB在APB2总线上,即在APB2上才能给GPIOB使能。已经得出GPIOB在APB2上,打开端口GPIOB。具体操作:


RCC->APB2ENR |=1<<3;

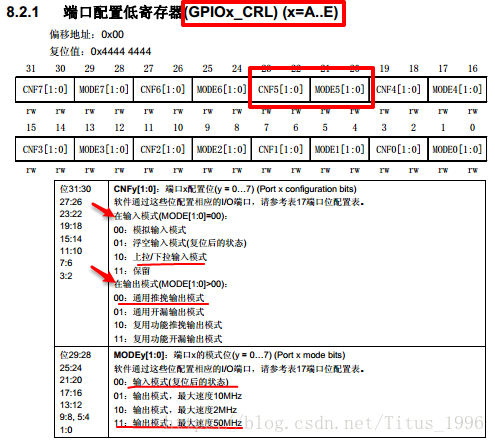

2.配置的输入输出方式。

前面已经打开了PB口,要配置PB5的输入输出方式,要具体操作如下:


GPIOB->CRL &=0XFF0FFFFF;

//LED0为输出的,故MODE5[1:0]=11;又点灯要么0要么1,因此设置为推挽输出,故CNF5[1:0]=00


GPIOB->CRL |=0X00300000;

//在设置前先对CNF5,MODE5清零,其他位不变。


另外,如果PB5接的是按键,即输入的话,代码如下:


GPIOB->CRL &=0XFF0FFFFF;

//LED0为输入的,故MODE5[1:0]=00;若采集按键状态要么0要么1,因此设置为上下拉,故CNF5[1:0]=10


GPIOB->CRL  |=0X00800000;

//在设置前先对CNF5,MODE5清零,其他位不变。

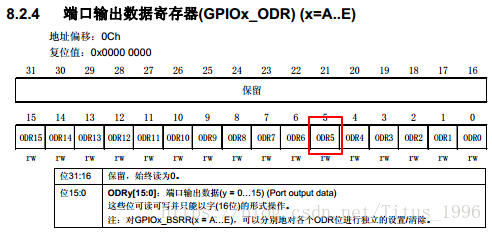

3.配置初始化输入输出电平

a.

将输出电平拉高:GPIOB->ODR |=1<<



5



;     //具体需要拉低还是拉高看硬件以及达到的效果


b. 将输出点平拉低:GPIOB->ODR  &=~(1<<



5



);


另外,如果PB5接的是按键,即输入的话,同样也需要对输出初始化。若要读取输入值则为:



GPIOE->IDR & 1<<5
