DS1302芯片是三线SPI接口的，所以我们需要3个IO口模拟SPI时序与DS1302时钟芯片进行通信，将时钟日历数据读取出来。

话不多说直接上重点，相信大家也是想要知道怎么来使用DS1302。大致过程就是先将各种数据写入寄存器中，然后DS1302在进行运行，最后读取寄存器中的数据，然后在靠数码管将数据显示出来。

DS1302有一个控制寄存器、12个日历、时钟寄存器、和31个RAM。

一、控制寄存器

控制寄存器用于存放DS1302的控制命令，当DS1302的复位引脚为高电平后，写入的第一个字节就为控制命令。

第7位为固定的1

第6为 1 为寻址内部存储器地址，为0时寻址内部寄存器

第5位到第1位为 内部存储器的地址或者寄存器的地址

第0为1 就是读的操作 为0 就是写的操作

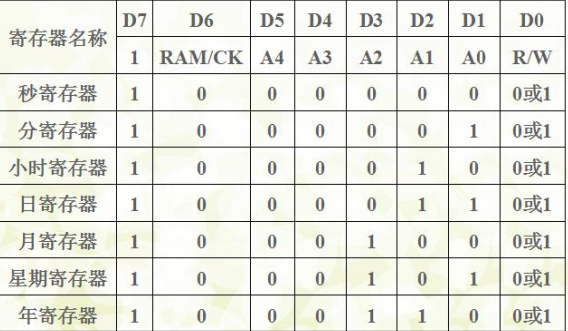

下面就给出 秒、分、时、月、年、星期的寄存器地址

那么我们怎么来模拟SPI时序呢？

即怎么来编写读写时序呢

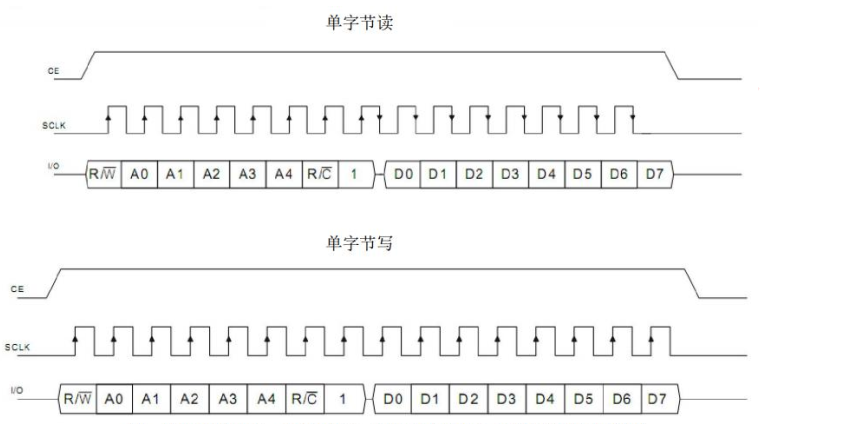

读时序

复位引脚为高电平的时候，时钟线在上升沿的时候将数据发给控制寄存器，然后在下升沿读取数据

u8 ds1302_read_byte(u8 addr)
{
	u8 i=0;
	u8 temp=0;
	u8 value=0;

	ds1302_RESET=0;
	_nop_();
	ds1302_SCL=0;
	_nop_();
	ds1302_RESET=1;
	_nop_();

	for(i=0;i<8;i++)
	{
		ds1302_IO=addr&0x01;
		addr>>=1;
		ds1302_SCL=1;
		_nop_();
		ds1302_SCL=0;
		_nop_();
	}
	for(i=0;i<8;i++)
	{
		temp=ds1302_IO;
		value=(temp<<7)|(value>>1);
		ds1302_SCL=1;
		_nop_();
		ds1302_SCL=0;
		_nop_();
	}
	ds1302_RESET=0;
	_nop_();
	ds1302_SCL=1;
	_nop_();
	ds1302_IO = 0;
	_nop_();
	ds1302_IO = 1;
	_nop_();
	return value;
}

写时序

复位引脚为高电平的时候、在上升沿将控制命令发送给控制寄存器，然后再在上升沿写数据。

void ds1302_write_byte(u8 addr,u8 dat)
{
	u8 i=0;

	ds1302_RESET=0;
	_nop_();
	ds1302_SCL=0;
	_nop_();
	ds1302_RESET=1;
	_nop_();

	for(i=0;i<8;i++)
	{
		ds1302_IO=addr&0x01;
		addr>>=1;
		ds1302_SCL=1;
		_nop_();
		ds1302_SCL=0;
		_nop_();
	}
	for(i=0;i<8;i++)
	{
		ds1302_IO=dat&0x01;
		dat>>=1;
		ds1302_SCL=1;
		_nop_();
		ds1302_SCL=0;
		_nop_();
	}
	ds1302_RESET=0;
	_nop_();
}
