有向无环图（DAG图）
一.基础知识

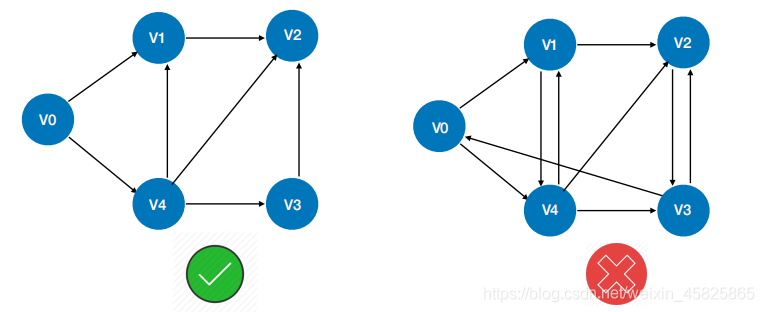

有向无环图：有向图+无环
简称：Directed Acyclic Graph（DAG图）
directed 径直的 [dəˈrektɪd]
acyclic 无环的 [ˌeɪˈsaɪklɪk]
graph 图 [ɡræf]

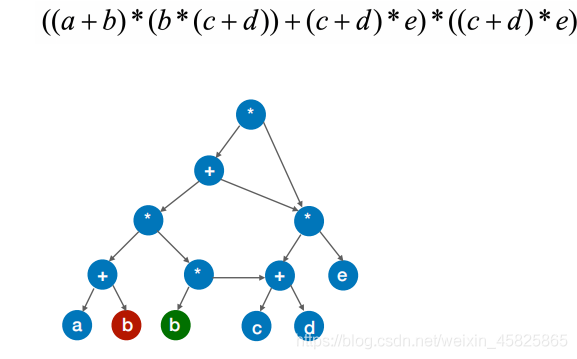

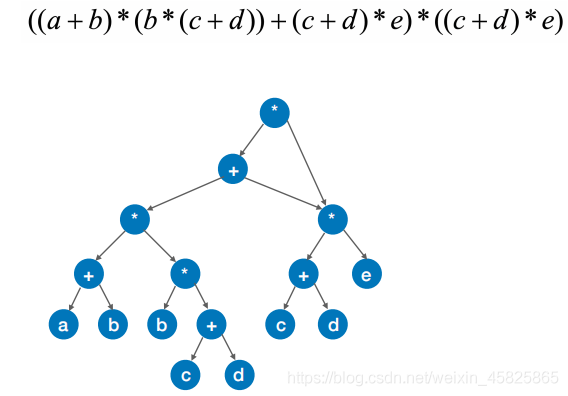

二.化简

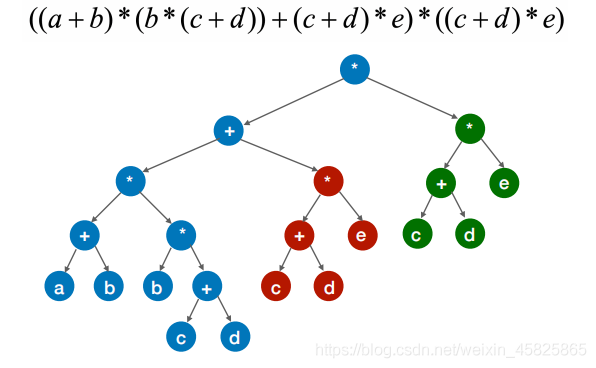

找到重复部分

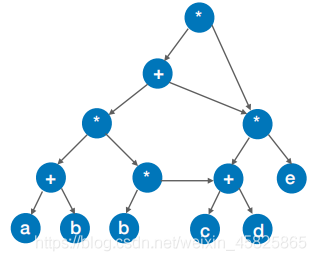

修改

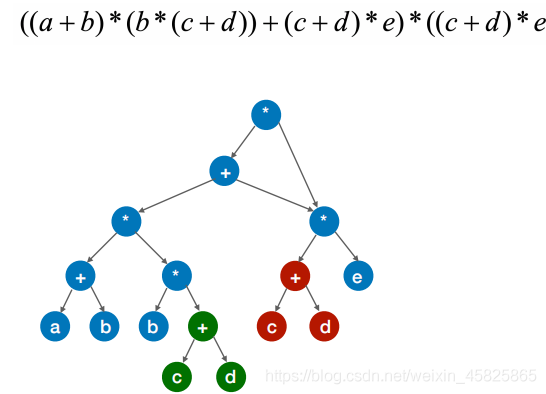

再找
再改
再找
再改

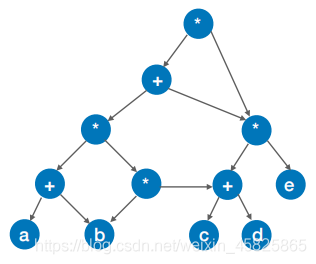

完成
三.构建
为防止化简遗漏，通常需要自己构建
((a+b)* b*(c+d))+(c+d)* e)*((c+d)*e)

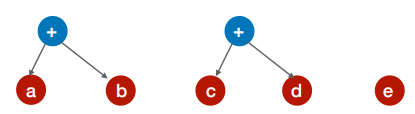

1.构建底层
2.按照运算符计算顺序依次构建
题目：{ (a+b)* [b*(c+d)] + (c+d)* e} * [(c+d)*e]
a+b
c+d

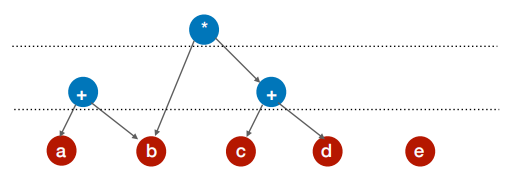

[b*(c+d)] 注意分层
题目：{ (a+b)* [b*(c+d)] + (c+d)* e} * [(c+d)*e]

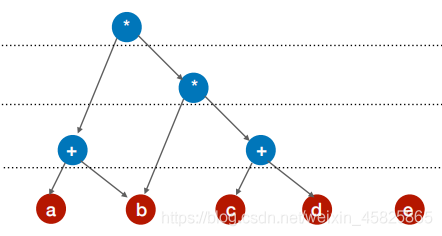

(a+b)* [b*(c+d)]
题目：{ (a+b)* [b*(c+d)] + (c+d)* e} * [(c+d)*e]

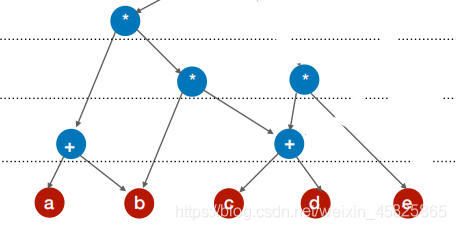

(c+d)* e
题目：{ (a+b)* [b*(c+d)] + (c+d)* e} * [(c+d)*e]

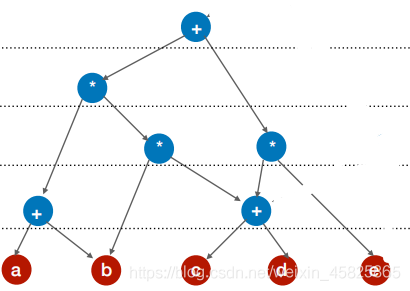

{ (a+b)* [b*(c+d)] + (c+d)* e}
题目：{ (a+b)* [b*(c+d)] + (c+d)* e} * [(c+d)*e]
(c+d)* e 已算过

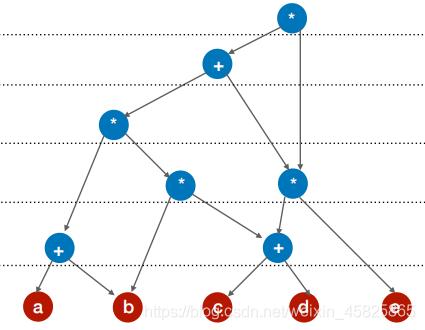

{ (a+b)* [b*(c+d)] + (c+d)* e} * [(c+d)*e]
通常正确构建，检查时无需修改，本题即是
3.检查。自底向上依次检查同层是否出现重复，若有修改

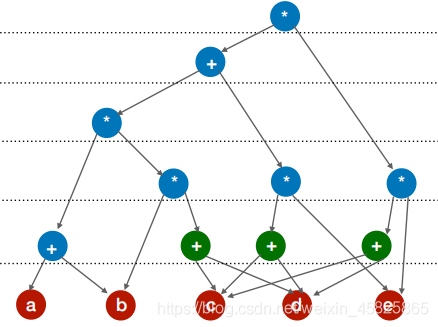

举例：
绿色部分，都是c+d去乘某个数
修改为

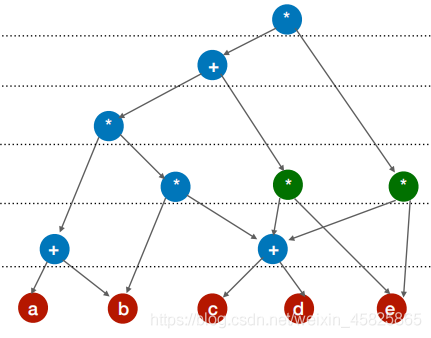

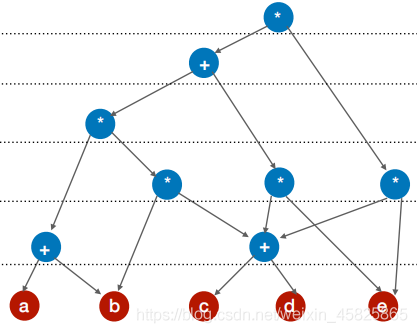

再如：
出现两个(c+d) * e

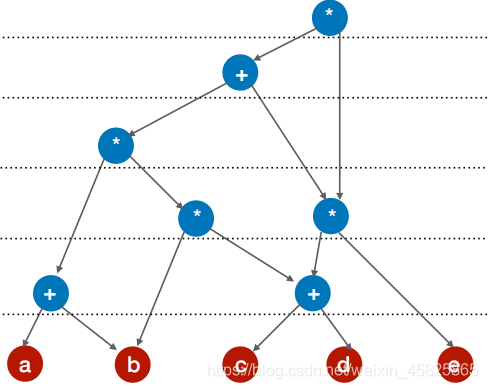

修改为：
四.进阶
( a * b ) * ( a * b ) * ( a * b ) * c

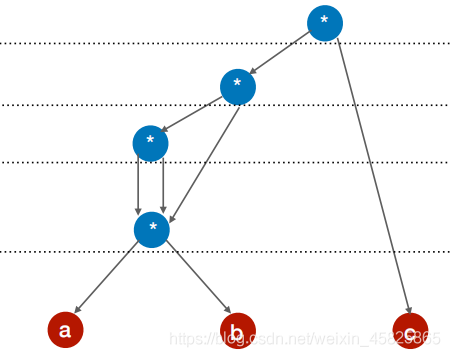

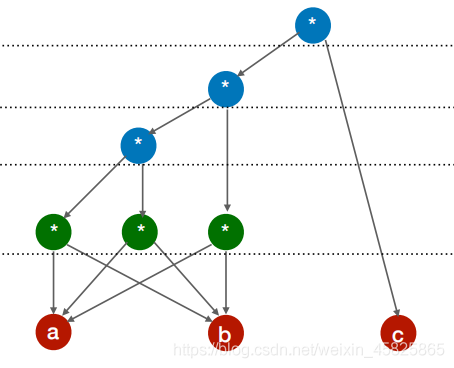

分步构建

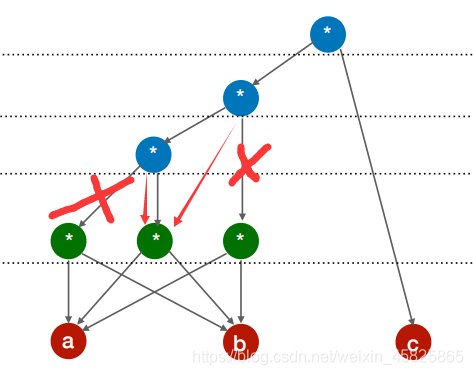

检查删掉重复部分：同层3个a*b，保留一个（此处保留了中间的）
即：（通过练习可一步到位）
注：( a * b ) * ( a * b ) * ( a * b ) * c
刚刚我们是按照从左到后的顺序构建的，如果改变构建顺序，如：先计算 ( a * b ) * c会导致图不一样，因此考试中可能不会对此过深考察

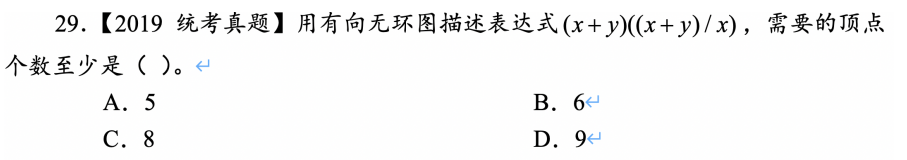

五.练习

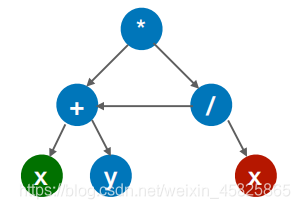

解：
答案：A
提醒：不要忘了x也可以合并，我们在构建过程中底层的每个顶点是只出现一次的
