动态中继协议
DTP动态中继协议是思科私有的协议,它可以让交换机与相邻设备协商中继。DTP 可以加速网络管理员的配置过程。以太网中继接口支持不同的中继模式。可以将一个接口设置为中继或非中继接口,或者与邻居接口协商中继。中继的协商由 DTP 进行管理,它只会在网络设备之间按照点到点的方式进行工作。
要让思科交换机与不支持 DTP 的设备之间建立干道,需要使用接口配置模式命令 switchport mode trunk 和 switchport nonegotiate。这可以让接口成为中继接口,但是不会生成 DTP 帧。
要重新启用动态中继协议,需要使用 switchport mode dynamic auto 命令。
协商接口模式
- switchport mode access:设置接口永久非中继模式,并且通过协商把链路转换为非干道链路
- switchport mode dynamic auto:所有以太网接口的默认交换机端口模式都是 dynamic auto。可以自动协商成干道链路,如果相邻接口设置Trunk或desirable模式,该接口会自动协商为中继接口。
- switchport mode dynamic desirable:主动切换为trunk链路。
- switchport mode trunk:永久中继模式,让相邻链路协商为trunk链路。
DTP配置结果
验证 DTP 模式
拖两台交换机
两边都为dynamic auto

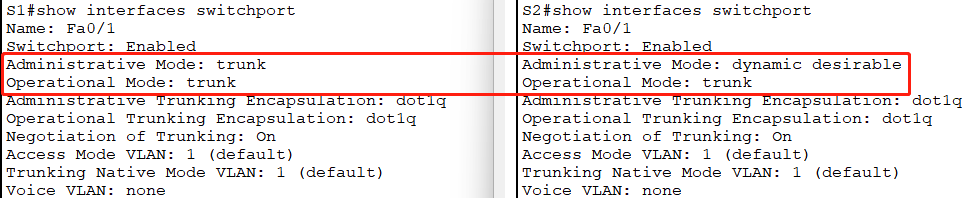

S1#show interfaces switchport 查看信息
交换机的默认模式,协商为access
一边为dynamic auto一边为dynamic desirable
S1配置为dynamic desirable,S2不变
S1(config)#interface f0/1 进入f0/1接口
S1(config-if)#switchport mode dynamic desirable 配置dynamic desirable模式
S2自动协商为了Trunk模式
一边为dynamic auto一边为trunk
将S1配置为trunk,S2为dynamic auto
S1(config)#interface f0/1
S1(config-if)#switchport mode trunk 配置trunk模式
S2自动协商为了Trunk模式
一边为dynamic auto一边为access
将S1配置为access,S2为dynamic auto
S1(config-if)#switchport mode access
S2自动协商为了access模式
两边为dynamic desirable
两边自动协商为trunk
一边为dynamic desirable一边trunk
S1配置trunk,S2配置dynamic desirable
两边都为trunk
一边为dynamic desirable一边access
S1配置access,S2配置dynamic desirable
S2协商为access
两边为trunk
一边trunk一边access
不会协商,各是各的
两边都为access
安全起见,将所有非中继端口都设置为access模式switch mode access
