目标跟踪算法 – CMT、TLD、KCF现成代码编译

  • Post author:
  • Post category:其他


本文章将统计多种目标跟踪算法，并编译运行，比较不同算法的优劣势。

下文我会将每个算法用到的环境都会仔细备注，以免有些算法对OpenCV版本挑剔。请先自行下载并配置好OpenCV环境，安装CMAKE。由于OpenCV网站有时候可能进不去或者是太慢，可以找找国内源，或者Github，当然Github也很慢。┑(￣Д ￣)┍  CMAKE也是同理。下载msi安装也可以，本人选择的是直接下载压缩文件直接使用了。

CMT算法

这个算法是通过摄像头拍摄的影响进行测试的，目前还没测试过本地视频。通过编译源代码，运行测试的。

优点：跟踪效果很好，也很快。

缺点：当物体消失并重新出现时候会跟丢或者框大小出现较大的变化。代码很多，是通过编译源代码进行测试的，不知道可不可以将库文件引入自己的程序。

环境：OpenCV 4.2.0 / Visual Studio 2017 / Windows 10 / cmake-3.16.5-win64-x64

其他版本的OpenCV没试过，但是说3.1版本不行，3.0版本可以。配置OpenCV环境时候有vc14和vc15两个文件夹，不懂的话全加了吧，像我一样。😂

在path环境变量里面添加：D:\App\OpenCV4.2.0\opencv\build\x64\vc14\bin
新建一个OpenCV_DIR变量，值为：D:\App\OpenCV4.2.0\opencv\build

全称是Clustering of Static-Adaptive Correspondences for Deformable Object Tracking，文章发表在CVPR2015上，官方的网址为：

http://www.gnebehay.com/cmt/

这个作者就是OpenTLD的C++版本的作者，包括ROS版的OpenTLD也是基于他的代码改的。

本算法参考博客：

https://blog.csdn.net/trustguan/article/details/51042558


步骤：

  • 从官网下载源码，解压到自己的目录。我的目录：D:\targetTracking\CMT （文件默认名为 CppMT-master）
  • 打开里面的fastcluster.cpp后，找到heapify()函数，修改成下面：

      void heapify()
  {
    // Arrange the indices I and R so that H[i] := A[I[i]] satisfies the heap
    // condition H[i] < H[2*i+1] and H[i] < H[2*i+2] for each i.
    //
    // Complexity: Θ(size)
    // Reference: Cormen, Leiserson, Rivest, Stein, Introduction to Algorithms,
    // 3rd ed., 2009, Section 6.3 “Building a heap”
   // t_index idx; 注释这里
    int_fast32_t idx;//添加这句
    for (idx=(size>>1); idx>0; ) {
      --idx;
      update_geq_(idx);
    }
  }

  • 在解压包同一目录里面新建一个BuildCppMT文件夹，用来存放适合VS2013工程文件。

  • 打开CMake，在压缩包里面是cmake-gui.exe这个名字。配置如下图：

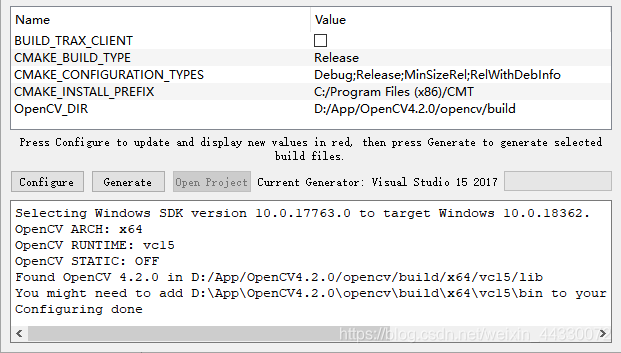

  • 点击Configure，选择自己的编译器，我的是VS2017，点击Finish。如下图：

    如果出现Configuring done，那就是成功了，出现红色的字就是失败了，我的第一次出现一种错误，然后瞎倒腾了许久就可以了。具体忘了，我记得是倒腾了下配置的OpenCV环境就好了。

  • 点击Generate生成工程文件。

  • 用VS打开BuildCppMT文件夹里面的CMT.sln工程，我这里里面有三个解决方案，分别为ALL_BUILD、cmt和ZERO_CHECK。我在这里四种生成配置全部生成了。也可以只生成Release。记得配置VS的环境，右击cmt解决方法，在“配置属性→VC++目录→可执行文件目录”中添加OpenCV安装路径中的include和include\opencv2，有些旧版本OpenCV还需要include\opencv。例如我的是：

    D:\App\OpenCV4.2.0\opencv\build\include

    D:\App\OpenCV4.2.0\opencv\build\include\opencv2

    在库目录中添加lib，例如我的是：

    D:\App\OpenCV4.2.0\opencv\build\x64\vc14\lib

    D:\App\OpenCV4.2.0\opencv\build\x64\vc15\lib

    在“配置属性→C/C++→代码生成“中运行库对应改成：

    Debug、MinSizeRel、RelWithDebInfo生成配置下，选择 /MTd。Release生成配置下选择 /MT。

  • “配置属性→链接器→输入”中附加依赖项中添加上述lib目录下的例如这种文件D:\App\OpenCV4.2.0\opencv\build\x64\vc15\lib\opencv_world420d.lib。后面有d的时候Debug时候加载的，没有d的时候Release时候加载的。

  • 然后点击生成→生成解决方案（在这我是选择了打开配置管理器把三个解决方案全选上生成，默认只选了cmt和ZERO_CHEACK，不全选不知道可不可以，可以试试）。顺利就能成功，不顺利还是会报错。我这里报错的原因是这样的，OpenCV最新版有些参数的名字已经不一样了，比如出现未定义标识符 “CV_CAP_PROP_FRAMES“，是因为最新版本OpenCV已经不沿用这个命名了，而是改成了cv::CAP_PROP_FRAMES，把全部都换一下就可以了。再比如cvWaitKey()得把它改成从cv::waitKey()。当你把所有报错都改成功最后成功了以后，在BuildCppMT中会出现相应的四个生成配置的文件夹，点击去都会有cmt.exe，相机调试好能用了以后双击打开就能用了。（最好先用系统自带的相机试试自己的摄像头能否用。）（在我这里Release最流畅，Debug卡卡的，另外两个不能鼠标选取，以至于不能用）

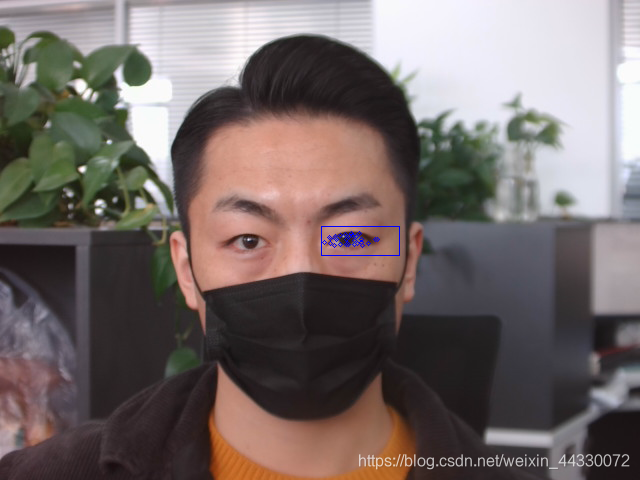

  • 附一张测试图：

TLD算法

这个算法是通过本地视频进行测试的，实时摄像头影响还没测试过。通过编译源代码，运行测试的。

优点：跟踪效果好，目标出现小的被遮挡或者消失重新出现时候还能继续跟踪。

缺点：原作者推荐CMT算法，TLD算法已经不进行更新了，只支持 OpenCV 2.X 版本，如果需要新版本的OpenCV那就得对源代码进行修改。

环境：OpenCV 2.4.13 / Visual Studio 2017 / Windows 10

TLD(Tracking-Learning-Detection)是英国萨里大学的一个捷克籍博士生Zdenek Kalal（CMT也是他写的，不过现在已经停止更新了，原作者推荐使用CMT算法，不过还是要编译一下它比较一下两个有什么不同。因为TLD算法停止更新的时候还是OPenCV2.X。）在其攻读博士学位期间提出的一种新的单目标长时间（long term tracking）跟踪算法。

关于这个算法的详细解释可以看这个网站：

https://www.cnblogs.com/liuyihai/archive/2018/01/20/8320279.html

用前一个CMT算法的博主下一个博客也可以进行TLD算法的测试，但是OpenTLD包在OpenCV3的时候已经不支持了，所以需要进行源代码的改动，博主并没有给出改源代码的步骤，只是给出了改好的源代码的下载链接，穷如我，怎么可能下的起。所以另觅良处，找到了此博客

https://yq.aliyun.com/articles/31157

。


步骤：

  • OpenTLD源码下载

    https://github.com/arthurv/OpenTLD/tree/master
  • OpenCV下载及配置环境。这里不细说配置环境的详细操作了，跟上文一样，但是！这里不能用新版的OpenCV，我在这里用的是OpenCV 2.4.13。因为有些库文件在OpenCV新版本已经丢掉了，比如在这个源码中所用到的，比如我再做到一半发现opencv2\legacy\legacy.hpp 这个我就没找到，所以才发现是OpenCV版本的原因。最近发布的OpenCV 2.X就是这个OpenCV 2.4.13，因此他能支持VC14，不然以前的这个版本的OpenCV可能只支持VC10/VC11等，到时候就会提示，找不到 xxxxxx.dll了。但是记得注意下载跟自己电脑位数对应的版本，我是64位。
  • 将下载好的源码放到自己喜欢的目录下，比如我这里是 D:\targetTracking\TLD 。然后打开Visual Studio，我的是Visual Studio 2017，也就是VC15（VS版本和VC版本对应关系可以自行百度）。新建空项目，我在这里将他名为OpenCvTLD，目录选在跟解压包同一个目录，D:\targetTracking\TLD 。
  • 然后我们要在VS中配置环境。右击解决方案，点击”属性→配置属性→VC++目录“，在下面的包含目录（include、include\opencv、include\opencv2这三个目录）和库目录(这里不仅要添加lib，还要添加跟lib同级的staticlib目录，应该是旧版本OpenCV有的库目录）配置好OpenCV 2.4.13的环境，具体方法跟上文一样。然后在”配置属性→链接器→输入“下面附加依赖项里面添加OpenCV 2.4.13的库文件，在我这里在 D:\App\OpenCV2.4.13\opencv\build\x64\vc14\lib 目录下。怕麻烦就可以把里面的库文件全加进去，如果要用Release配置，那就加没有d的，要用Debug，那就添加有d的。我照着博主的截图添加了库文件，并没有全添加，后来报错了，也就是LNK2001这类报错，然后把全部库文件.lib文件全加进去就没事了。

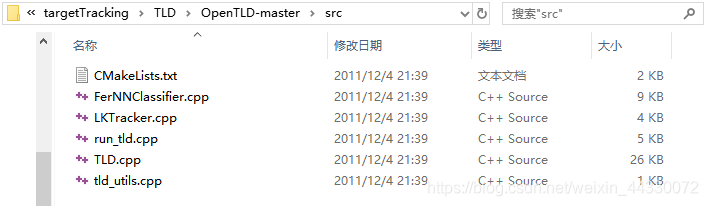

  • 将OpenTLD源代码包里的头文件和源文件复制到VS当前工作目录（这个我理解的是D:\targetTracking\TLD\OpenCvTLD\OpenCvTLD这个目录，也可能是这个的上一级，应该没什么影响。）OpenTLD-master\include目录下面的是头文件，OpenTLD-master\src目录下面的是源文件。

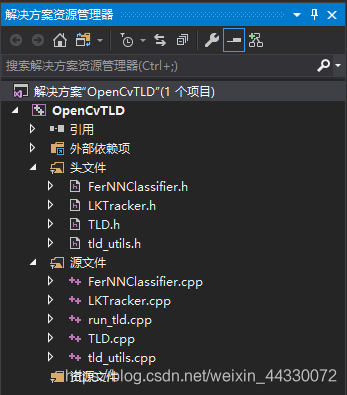

  • 然后右击解决方案→添加→现有项，然后选择刚刚复制过来的九个文件，添加进去，他们会自动分类成头文件和源文件的。


  • 接下来就需要修改源文件了。将四个头文件的#include <>都修改成 #include “”。（在这我遇到了个傻瓜问题，以为都修改成双引号，然后我添加新的引用的时候#include “opencv2″却找不到，很纳闷，然后用#include <opencv2>就找到了。害，我目前也不懂这是为啥，为啥源代码可以，我自己新添加就不行。


  • 然后TLD.h中我们会发现PatchGenerator会出错，如下图

    在TLD.h中引用 #include <opencv2\legacy\legacy.hpp>就没事了。

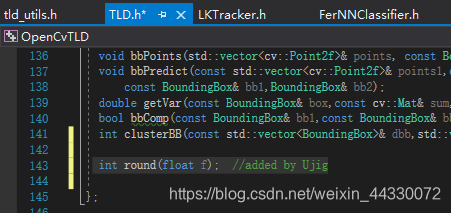

  • 添加round函数，因为这个函数在VS中并没有自带，而OpenTLD用到了这个函数。在TLD.h中如下图所示的位置中添加下行代码。

    int round(float f);

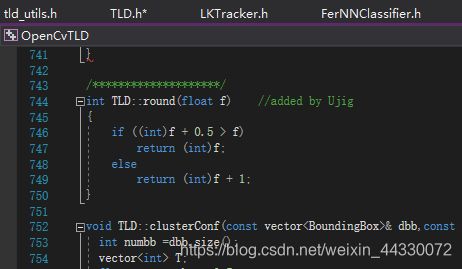

    然后在下图所示位置中，添加如下代码：

    int TLD::round(float f)
{
	if ((int)f+0.5>f)
		return (int)f;
	else
		return (int)f + 1;
}


    此时在我这里TLD.cpp文件里全是红色波浪线，但是好像对结果并没有影响，能正常运行。

  • 将VS工程下的四个头文件复制到VS的安装路径。他这里说完成上面步骤之后发现找不到头文件，需要将这四个头文件复制到VS的安装路径，但是在我这里只是将他原本 #include <TLD.h> 改成了 #include “TLD.h” 就没事了。但是我不知道还需不需要按这个博主的方式来做，我是因为我的cpp文件全是波浪线所以复制了一下，发现波浪线还是存在。所以并没有试过不复制可不可以这个事情。VS安装路径的话在我这里是这样的，可以照着去在自己的电脑里找一找。C:\Program Files (x86)\Microsoft Visual Studio 14.0\VC\include ，就在这个include底下复制进去。

  • ceil错误和floor错误的修改（对于这两个错误我也没有遇到，可能是因为VS编译器版本不同的原因吧，因为我是VS2017，博主是VS2010，但是至少不会多余的，可以按这个改一下。

    高亮的那两行加了double()，做了下类型转换。floor也是一样的，如下图高亮部分。

    可以看打开的文件，找到相应行对比着修改。

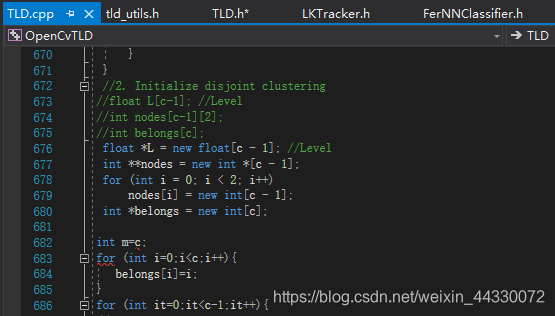

  • 攻台数据分配错误的解决方法。（至于这个的话，我也没注意在我VS2017上有没有报错。）注释掉原有代码，添加下面代码。如下图所示：

    	float *L = new float [c-1]; //Level
	int **nodes = new int *[c-1];
	for(int i = 0; i < 2 ;i ++)
		nodes[i] = new int [c-1];
	int *belongs = new int [c];

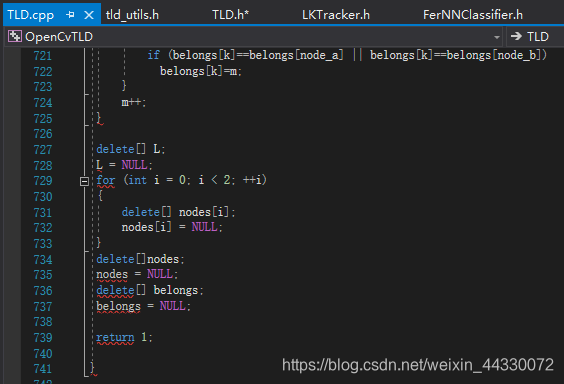

    然后不要忘记将动态内存释放掉，如下图位置添加以下代码，在 return 1 前面。

    	delete [] L;
	L = NULL;
	for (int i = 0; i < 2; ++i)
	{
		delete [] nodes[i];
		nodes[i] = NULL;
	}
	delete []nodes;
	nodes = NULL;
	delete [] belongs;
	belongs = NULL;



  • 然后，编译，编译成功！

  • 不使用DEMO直接运行，利用摄像头影像时候，当选取方框的时候就会卡死，然后结束运行，我也不知道为什么，以后有时间在去研究。

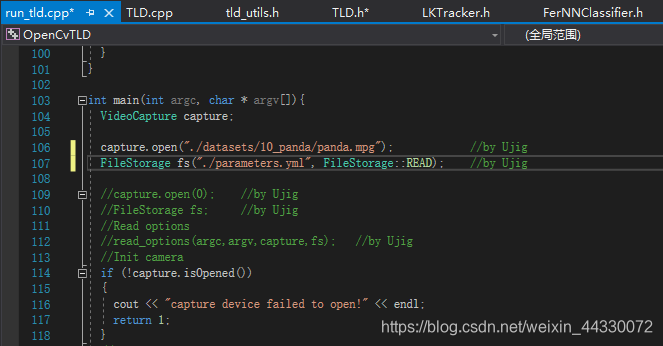

  • 所以在这里也写一下怎么使用DEMO，首先将OpenTLD下的datasets文件夹和parameters.yml复制到当前工程目录中，然后修改主函数的代码，读取视频，然后就可以框选物体，进行目标跟踪了。如下图所示，注释一部分代码，并添加一部分代码：


  • 最后附上DEMO效果图：

KCF算法

这个算法是通过本地视频进行测试的，还没进行过实时摄像头影响的测试。代码短，不需要下载源代码压缩包，就一个Cpp文件百行代码就可以。

优点：简单，利用OpenCV只需要短短的代码就可以了。速度快。

缺点：辩认度不高，比不上前两个，容易跟丢，稍微有点遮挡就会跟丢，而且跟踪不上去；或者物体移动过快也会跟丢，但是有时候能重新跟踪上来；快速变形也会很容易跟丢；跟踪丢了以后框不消失（应该可以通过代码改进这个问题）。

环境：windows 10 / OpenCV 4.2.0 / OpenCV_contrib 4.2.0 /  Visual Studio 2017

KCF（核相关滤波算法，kernel correlation filter），详细原理信息请参考下面网址：


https://www.cnblogs.com/jins-note/p/10215511.html

刚开始进行查资料时候发现大多数KCF源代码都是Python代码，后来找到了C++的实现文章。


步骤：

  • 本算法需要的环境比前两个要复杂一点，需要OpenCV扩展包，因为OpenCV后来在新版本中不再将扩展包一起安装，而是需要的人单独下载，所以需要我们自己去下载配置。陷下载需要的OpenCV、OpenCV_contrib、CMake的版本。在这里注意OpenCV和OpenCV_contrib的版本必须是一致的。可以去OpenCV的github上下载。CMake的话如果下载压缩包那就不用安装，只需要解压就可以用了，是bin文件夹里面的cmake_gui这个文件。
  • 解压下载的OpenCV，双击exe，下载到自己的目录，比如我的目录是 D:\App\OpenCV4.2.0_withContrib ，然后将OpenCV_contrib解压以后放到这个文件夹里来。
  • 在OpenCV目录下新建一个目录放编译文件，我这里是这样的 D:\App\OpenCV4.2.0_withContrib\opencv\new_build ，我将它命名为new_build，可以随意起名，但是最好在OpenCV目录下，打开CMake，路径选择图下图所示（按自己的目录来进行相应的修改），然后点击configure，选择自己Visual Studio版本，我的是Visual Studio 2017也就是VS15，在第二个下拉框选择处理器位数，我的是64位，所以选择x64，然后点击Finish，这过程需要挺久的时间，期间会显示downloading xxxxx 然后有时候可能会变成红色下载失败，但是没事，等他继续下去，直到出现configure done。

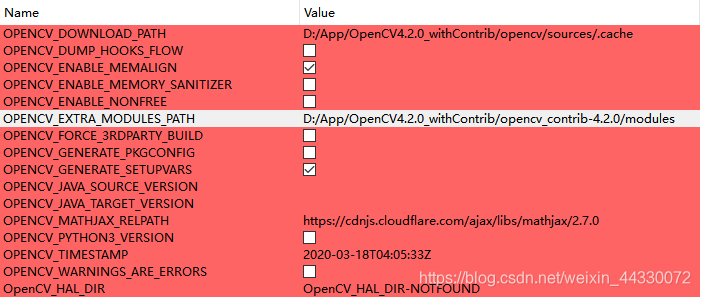

  • 配置完成后在中间的框里找OPENCV_EXTRA_MODULES_PATH，将Opencv_contrib的modules目录放进去，同时保证WITH_CUDA未被勾选，我的默认是不勾选的。然后再点击一次Configure等待，再次出现Configure done就成功了。如下图，参考我的目录进行相应的修改：


  • 点击Generate，等待配置完成，出现Generate done就成功了，然后打开openCV的项目，可以直接点击面板上的Open project，也可以自己去在new_build下找OpenCV.sln双击打开。然后可以把CMake关掉了。
  • 在Visual Studio中选择自己的配置，也就是x64还是x86，32位电脑就选x86（也可能写的是win32），我的是64位所以选择x64，然后下面的操作要在Debug和Release模式下各进行一次。先点击“生成→生成解决方案”，然后右击CMakeTargets中的INSTALL选择“仅限于项目→仅生成INSTALL，等待成功就行了，但是千万记得上面两个步骤Debug和Release各进行一次。
  • 配置环境变量：在Path中添加bin目录，我的是 D:\App\OpenCV4.2.0_withContrib\opencv\new_build\install\x64\vc14\bin 。添加OPENCV变量，变量值是D:\App\OpenCV4.2.0_withContrib\opencv\new_build\install 。
  • 打开Visual Studio，新建空白项目，添加一个空白的cpp源文件，自己命名。
  • 配置项目环境，右击解决方案，”属性→配置属性→VC++目录“中包含目录中添加（前提是要选好自己的配置属性，比如你是x86还是x64，是要Debug还是Release，都需要的话都一个一个用下面的办法设置一边），我的是

    D:\App\OpenCV4.2.0_withContrib\opencv\new_build\install\include

    D:\App\OpenCV4.2.0_withContrib\opencv\new_build\install\include\opencv2

    有些版本OpenCV可能还会又opencv这个文件夹，有的话也要添加进去，新版本没有，只有opencv2这个文件夹。

    在库目录长添加自己的库目录，我的是

    D:\App\OpenCV4.2.0_withContrib\opencv\new_build\install\x64\vc15\lib

    有些旧版本的OpenCV也会有staticlib这个文件夹，有的话也要添加进去，VC14和VC15等目录的话要看自己的编译器，不知道的话全加进去吧。
  • 在”属性→配置属性→链接器→输入“中附加依赖项中吧lib文件夹和static文件夹中的附加依赖项添加自己需要的库，如果不知道的话全添加进去，依赖项太多一个一个写太麻烦的话可以用如下 *.lib 这种方式全添加进去：

    D:\App\OpenCV4.2.0_withContrib\opencv\new_build\install\x64\vc15\lib\*.lib

    如果有static文件夹的话也是一样的。
  • 然后将下面代码复制到cpp文件中。


#include <opencv2/core/utility.hpp>
#include <opencv2/tracking.hpp>
#include <opencv2/videoio.hpp>
#include <opencv2/highgui.hpp>
#include <iostream>
#include <cstring>

using namespace std;
using namespace cv;

int main() {
	// declares all required variables
	//! [vars]
	Rect2d roi;
	Mat frame;
	//! [vars]

	// create a tracker object
	//Ptr<Tracker> tracker = Tracker::create("KCF");         //新版本OpenCV不再用这个Tracker
	//! [create]
	Ptr<TrackerKCF> tracker = TrackerKCF::create();//高版本一般是这样创建KCF的

	// set input video
	//! [setvideo]
	std::string video = "D:\\targetTracking\\KCF\\car.mpg";
	VideoCapture cap(video);
	//! [setvideo]

	//added by Ujig
	if (!cap.isOpened())
	{
		return 0;
	}
	cout << "press c to leap current Image" << endl;
	cout << "press q to slect current Image" << endl;
	cout << "press empty key to start track RIO Object" << endl;
	//end added

	// get bounding box
	//! [getframe]
	cap >> frame;
	//! [getframe]


	//added by Ujig
	while (1)
	{
		char key = waitKey(1);
		if (key == 'c')  // 按c键跳帧
		{
			cap >> frame;
		}
		if (key == 'q')  // 按q键退出跳帧
		{
			break;
		}
		imshow("first", frame);
	}

	cv::destroyWindow("first");
	//end added


	//! [selectroi]选择目标roi以GUI的形式
	roi = selectROI("tracker", frame);
	//! [selectroi]

	//quit if ROI was not selected
	if (roi.width == 0 || roi.height == 0)
		return 0;

	// initialize the tracker
	//! [init]
	tracker->init(frame, roi);
	//! [init]

	// perform the tracking process
	printf("Start the tracking process\n");
	for (;; ) {
		// get frame from the video
		cap >> frame;

		// stop the program if no more images
		if (frame.rows == 0 || frame.cols == 0)
			break;

		// update the tracking result
		//! [update]
		tracker->update(frame, roi);
		//! [update]

		//! [visualization]
		// draw the tracked object
		rectangle(frame, roi, Scalar(255, 0, 0), 2, 1);

		// show image with the tracked object
		imshow("tracker", frame);
		//! [visualization]
		//quit on ESC button
		//if (waitKey(1) == 27)  //by Ujig
		//	break;

		//added by Ujig
		if (char(waitKey(1)) == 'q') {
			cv::destroyWindow("tracker");
			break;
		}
	}

	return 0;
}

    其中

    Ptr<Tracker> tracker = Tracker::create(“KCF”);

    这行代码是在新版OpenCV中已经不这么用了，所以这么写的话出现报错Tracker没有create方法，换成我上面代码中的那样就可以了，说到这个原因是能看懂OpenCV源码的话遇到这种错误就能靠自己去解决。

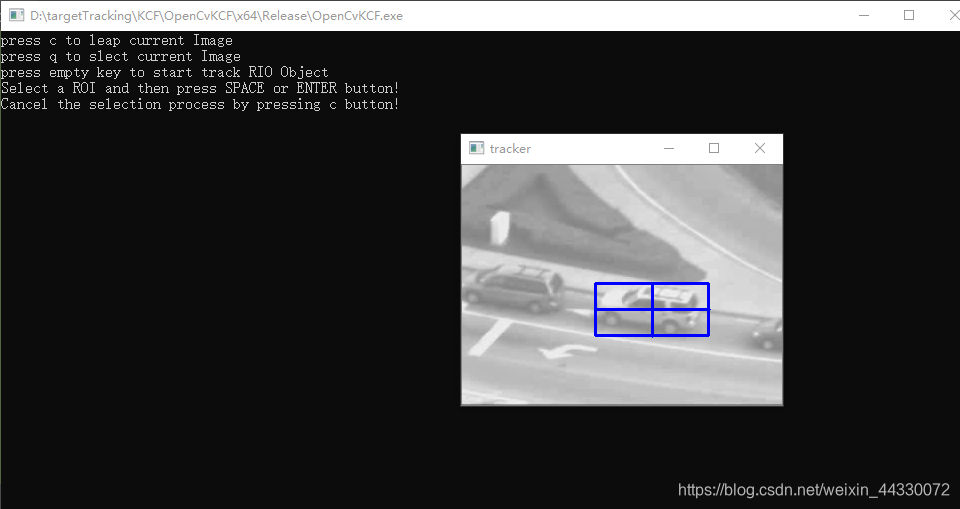

  • 将代码中的视频的路径改成自己的视频就能进行测试了。运行以后点击c能一个一个帧去调整视频，等到自己需要跟踪的目标出现以后点击q，然后点击鼠标将目标框起来，然后按下空格就能继续播放视频了。在框选完了以后点击c就会退出程序。

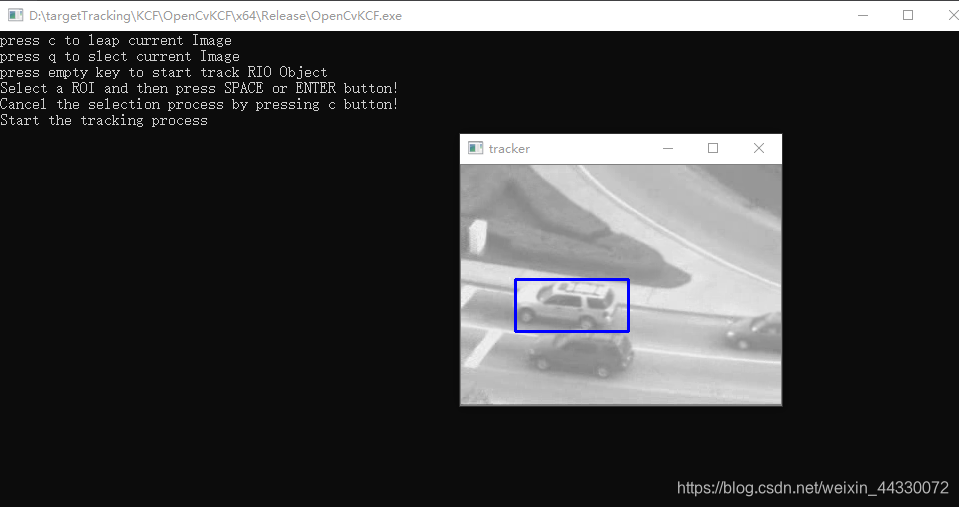

  • 最后附上效果图：




MIL算法

MIL（在线多实例学习，全称Online Multiple Instance Learning）。相关论文《Robust Object Tracking with Online Multiple Instance Learning》。

目前找到的源码资源是基于Visual Studio 2009、OpenCV 1.0 和 intel IPP 6.0，由于版本太老了，一大堆错误，目前还没调试成功，但是环境已经调通了，剩下的错误可能是C++本身或者编译器版本的原因。

WMIL算法

WMIL（加权在线多实例学习，全称 weighted multiple instance learning）。是对于MIL算法的改进算法，他在样本距离目标的位置相应的赋上了权值，以此获得更好的结果。

至于原理的话可以百度找找。这有个博客

https://blog.csdn.net/app_12062011/article/details/52239820

，这个博主有很多目标跟踪算法的原理阐述文章。


此博客到此结束，原因是我发现了这些算法OpenCV只用一句话就能实现。白费了三天功夫，好了，转入下一个博客了。
