1.前端控制器(DispatcherServlet)

spring mvc也是依赖servlet,所以spring mvc的请求处理是从一个servlet开始,

这个servlet就是DispatcherServlet

前端控制器不处理请求,只做中转,它相当于一个中转站,所有的访问都会走到这个Servlet中,再根据配置进行中转到相应的Handler中进行处理,获取到数据和视图后,在使用相应视图做出响应。

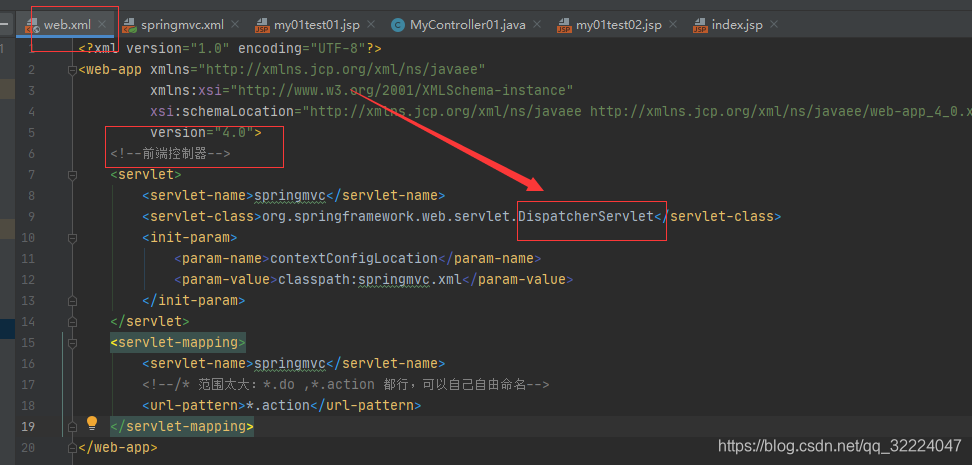

如下图前端控制器在web.xml中配置:

2.处理器映射器(HandlerMapping)

本质上就是一段映射关系,将访问路径和对应的Handler存储为映射关系,在需要时供前端控制器查阅。


可以理解为一张映射表。



2.1.继承结构图如下



2.2HandlerMapping接口功能

HandlerMapping接口中只定义了一个方法

HandlerExecutionChain getHandler(HttpServletRequest request) throws Exception;

该方法很简单,就是根据请求的request,获取HandlerExecutionChain对象。



2.3HandlerMapping家族成员

从HandlerMapping接口继承结构体系图中,我们可以发现HandlerMapping家族可以分为两支,一支继承AbstractUrlHandlerMapping,一支继承AbstractHandlerMethodMapping,这两支都继承自AbstractHandlerMapping。其中AbstractUrlHandlerMapping在目前大部分的项目使用中,已经很少使用到,AbstractHandlerMethodMapping,

他就是我们经常使用的

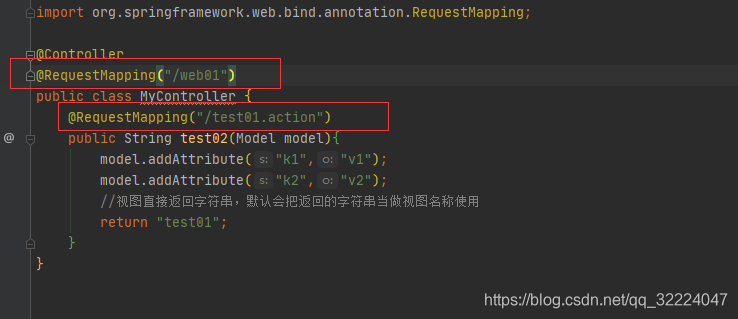

@RequestMapping





注解会使用到的方式

3.处理器适配器(HandlerAdapter)

本质上是一个适配器,可以根据要求找到对应的Handler来运行。前端控制器通过处理器映射器找到对应的Handler信息之后,将请求响应和对应的Handler信息交由处理器适配器处理,处理器适配器找到真正handler执行后,将结果即model和view返回给前端控制器,具体可以查阅

https://blog.csdn.net/qq_32224047/article/details/107113357

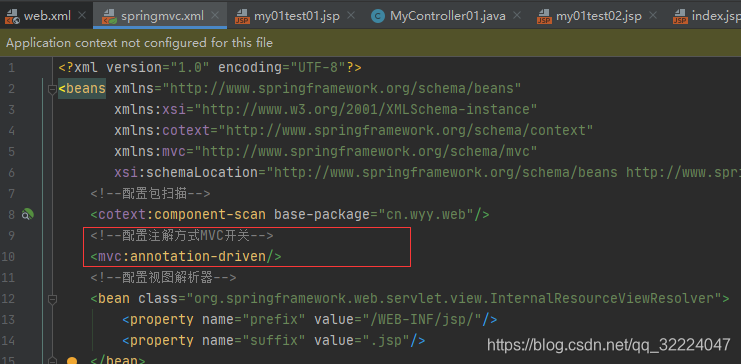

使用 <mvc:annotation-driven/> 标签来配置,它是一种简写模式,它会自动注册处理器适配器,配置方式如下:

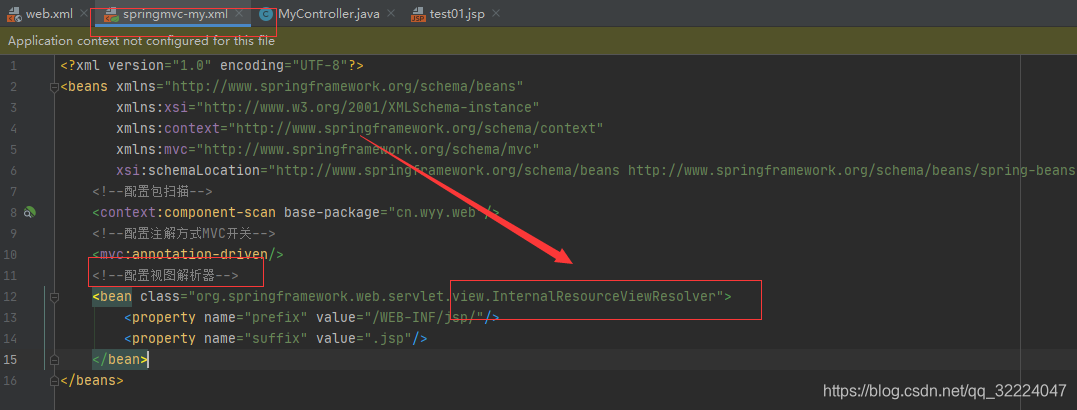

4.视图解析器(ViewResolver)

本质上也是一种映射关系,可以将视图名称映射到真正的视图地址。前端控制器调用处理器适配完成后得到model和view,将view信息传给视图解析器得到真正的view

5.视图(View)

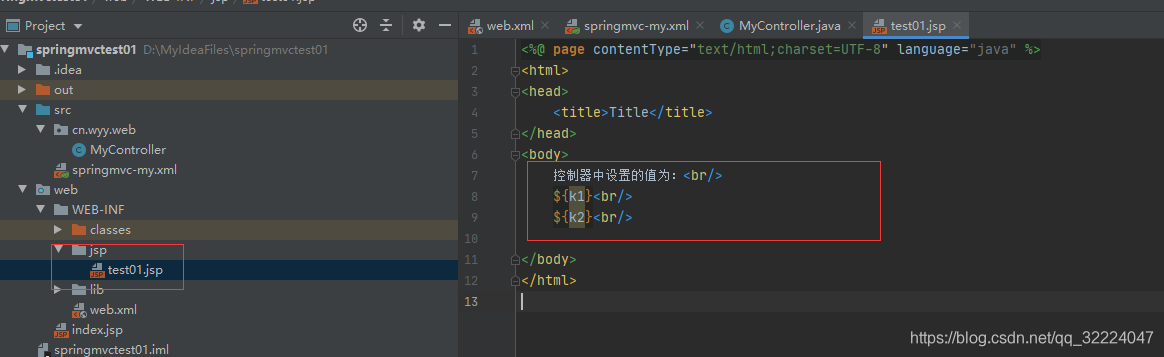

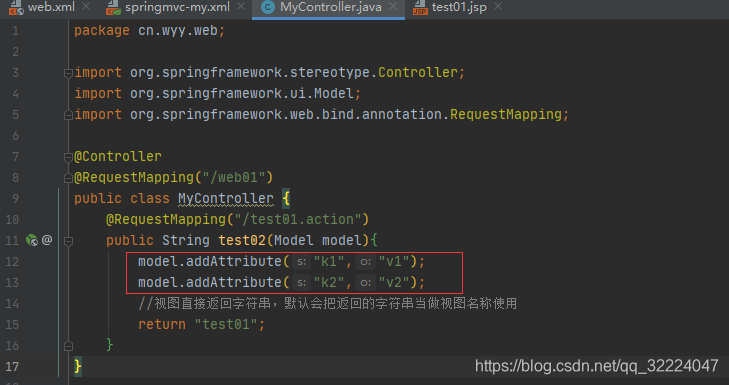

本质上就是将handler处理器中返回的model数据嵌入到视图解析器解析后得到的jsp页面中,向客户端做出响应

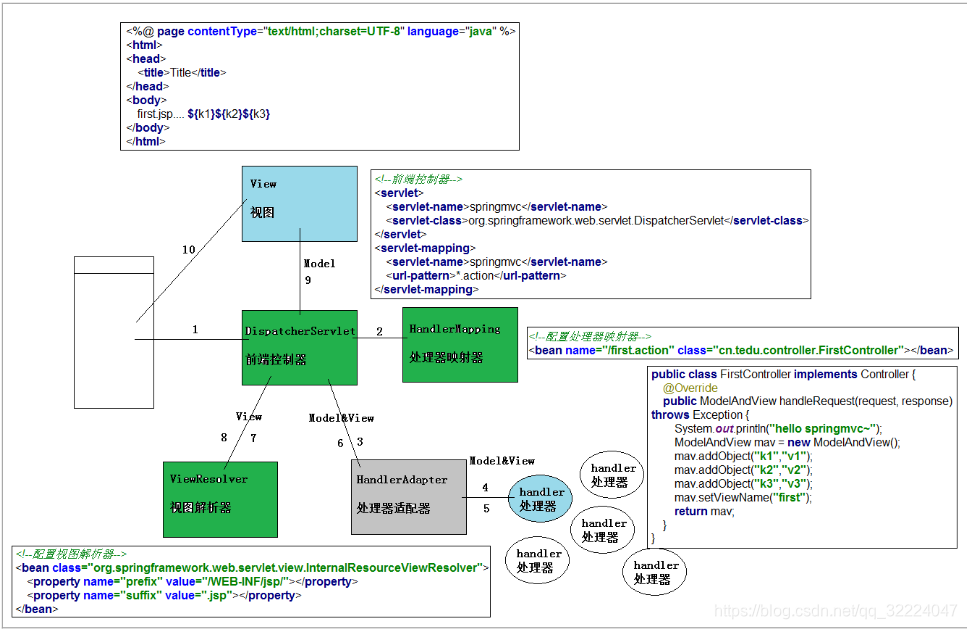

6.详细过程图解

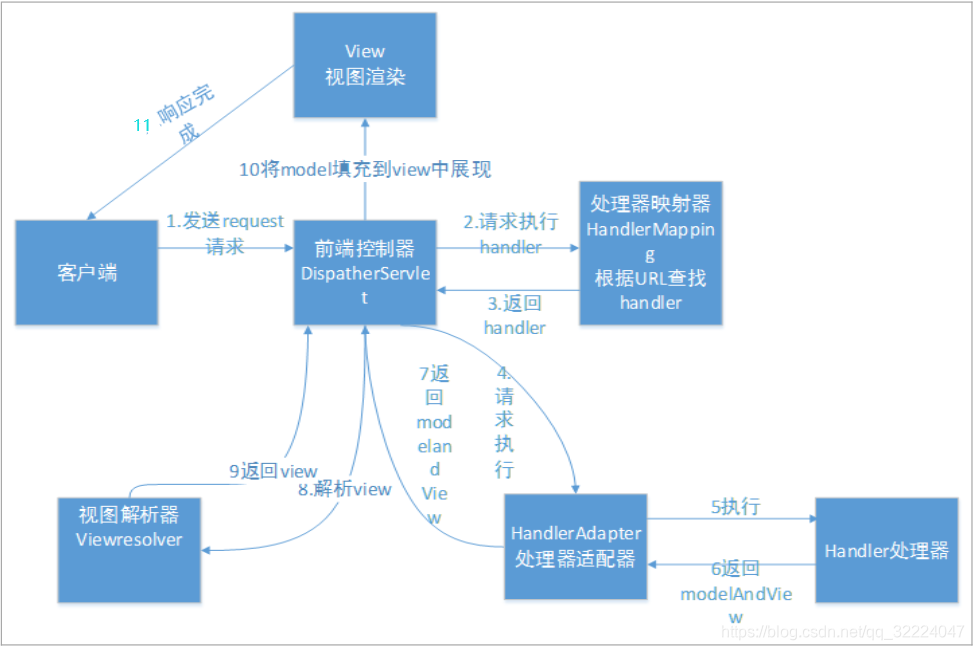

7. 整体流程图

HandlerAdapter是框架自动处理

返回model&view只是一串数据—需要视图解析器去解析—找到view后,将model中的数据填充到view中,然后在前端展示

参考文章:


https://www.jianshu.com/p/a36e1bc4116d
