1、顺序脉冲发生器

按照顺序，依次在输出上产生一个高电平脉冲（除了此处其他全为低电平），或者产生一个低电平脉冲（除了此处其他全为高电平）。

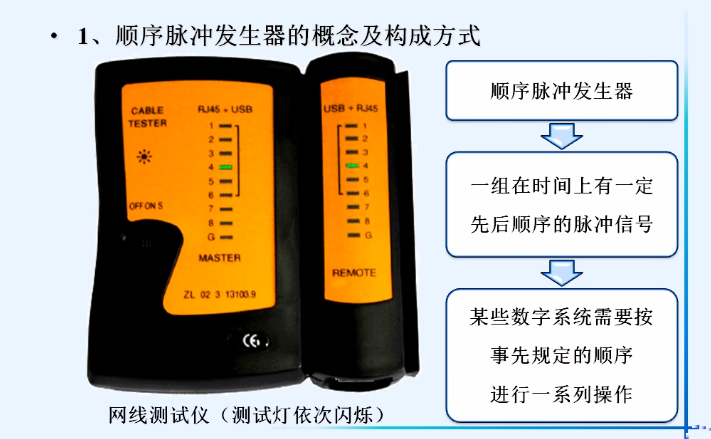

在这里插入图片描述



1、环形计数器

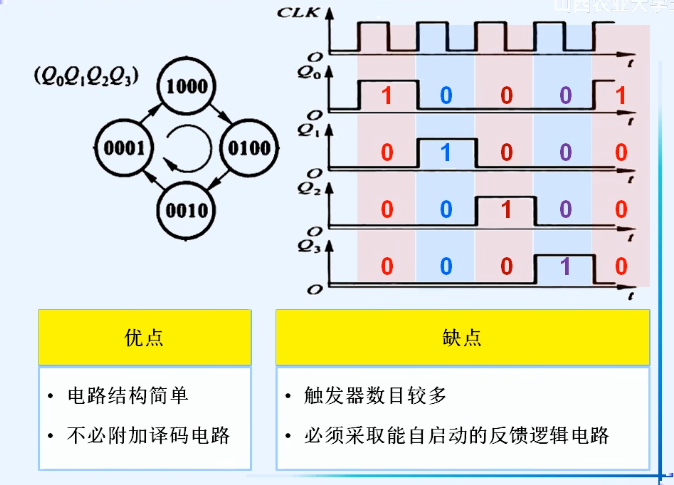

在这里插入图片描述

在这里插入图片描述



2、环形计数器+译码器



1、结构

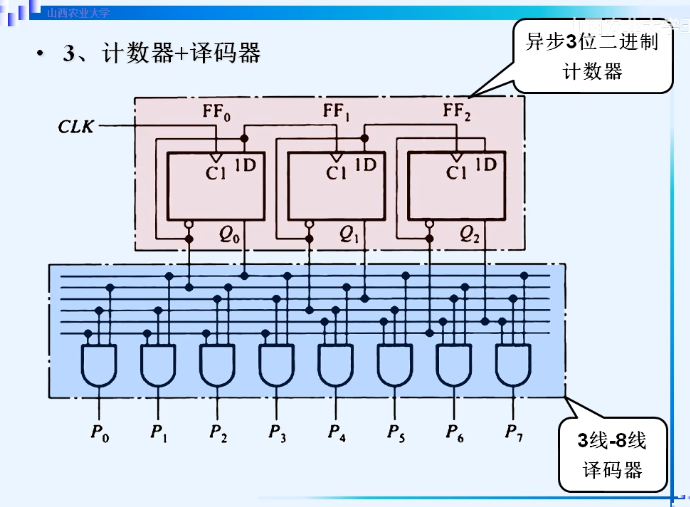

在这里插入图片描述

在这里插入图片描述

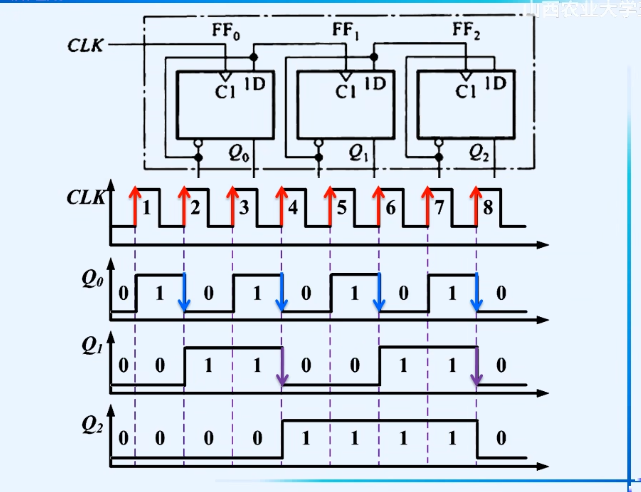

上升沿Q’：该电路上升沿触发，且接在Q’端上，则Q’端是降序，Q端是升序，是个加法计数器



2、真值表

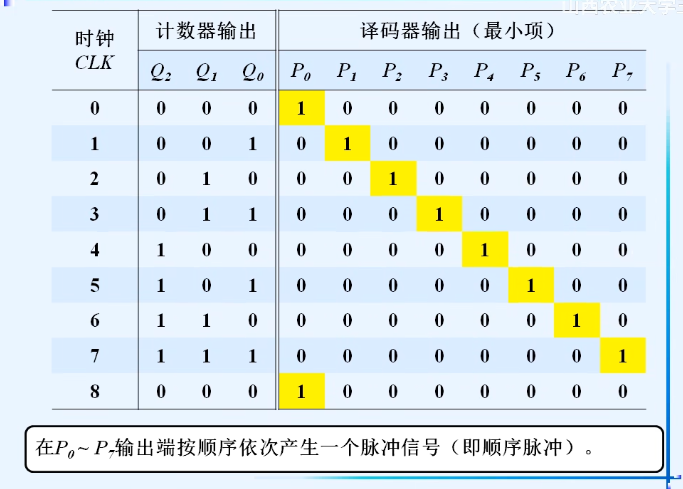

在这里插入图片描述
