1.什么是QEMU:QEMU可以简单的理解为虚拟操作系统模拟器,顾名思义这是一种虚拟的存在(更多介绍请参考百度百科)

2.为什么要采用QEMU 模拟操作环境:(1)为攻城狮们节约时间,在家也可以随时学习,可以脱离开发板实物,(2)方便调试等等


特此声明

:本文章主要争对初入职场的小白,如果您不是为了更高端更复杂的嵌入式环境搭建,请跟着博主一步步操作!!!

第一部分:

Ubuntu虚拟机的安装,博主环境,宿主机为 wind64位,所以我们这里下载Ubuntu镜像为桌面版的64位镜像

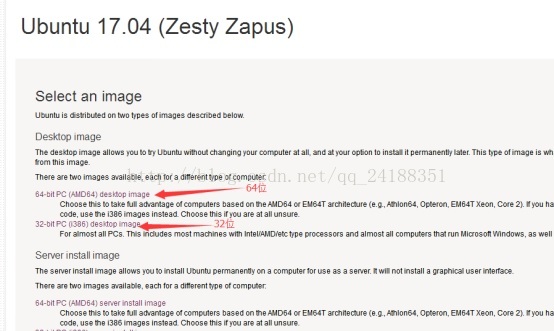

1.Ubuntu17.04下载地址及其版本:


http://releases.ubuntu.com/17.04/

下载到宿主机,无需做解压,


请分清您自己的宿主机版本,当然也可以安装32位,但为了后面保证不出错,建议和我一样


接下来就是打开虚拟机进行一步步的安装了,博主在这里就不做展示了,下面我安装好的画面,

2.Ubuntu安装好以后,我们做如下操作,sudo apt-get  update 更新我们的软件,保证后面安装其他软件都是最新版本的

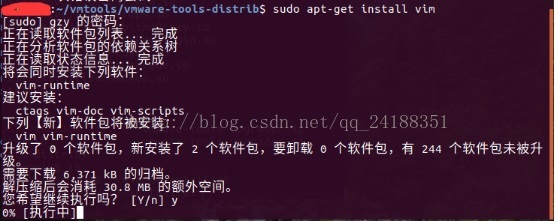

3,软件更新完毕,我们先安装 vim  工具,为了后面更方便的操作sudo apt-get vim

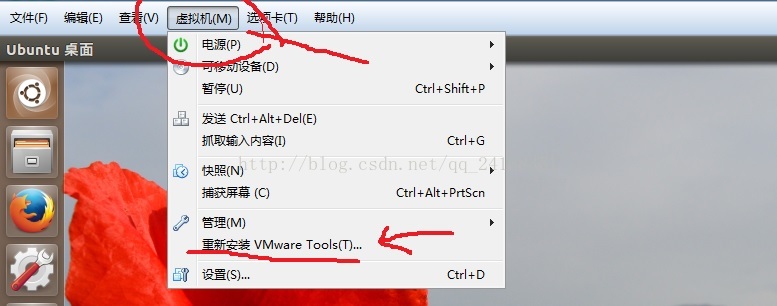

4,vim安装完毕后,我们接下来要安装一个重要的工具了,vmware-tools,这是Ubuntu和我们宿主机之间进行互交的工具,

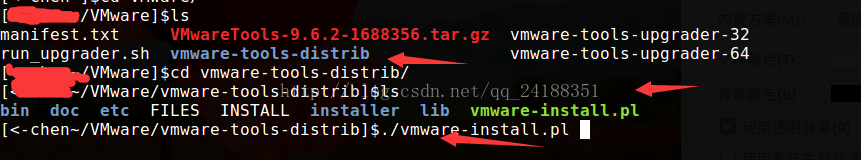

点击之后,系统会自动挂载虚拟磁盘,里面存放我们需要的vmware-tools工具安装目录和可执行文件,我们把它拷贝到home下,新建一个文件夹放在里面

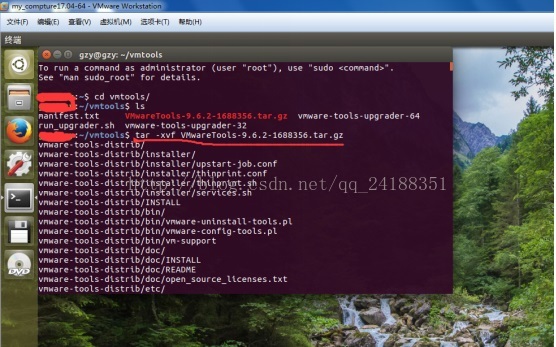

接下就是进行解压和安装了,一路  enter  键 和 yes  no  的输入,等待安装完毕

安装完毕后,我们可以试试安装是否正确,我们从宿主机复制一个文件到我们的Ubuntu看看,是个可以复制成功,如果不能复制,可以输入命令 reboot  重启我们的虚拟机

问题就解决,当然你可以为主机和虚拟机差创建一个共享文件夹(相关方法这里就不罗嗦了,自己百度吧),博主这里试了试,安装时正确的

至此我们的Ubuntu开发环境初步就搭建完成了,这里只是介绍了,最初不得开发环境搭建和配置,更多的自己慢慢摸索吧

第二部分:

安装QEMU ,我们的主角终于要登场了

1.博主在这里就选择联网自己安装了,这样比较方便,手动安装要先安装依赖库,想提高自身的博友们,可以借鉴别人的帖子

这里博主也给大家提供QEMU 的下载地址:

http://download.csdn.net/download/jinchengzhou/9464470  (qemu)

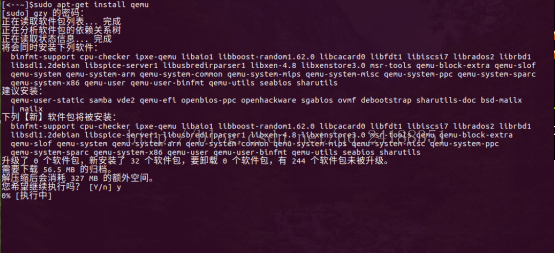

下面安装  qemu  采用联网方式安装:

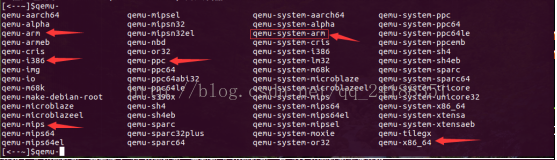

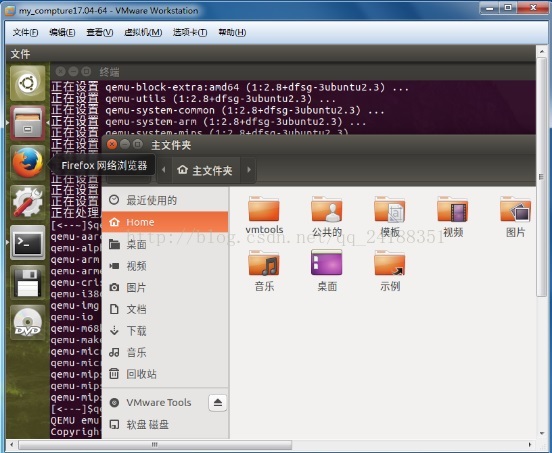

静等安装完毕吧,安装完毕,我们输如  qemu  敲击tab键,就可以匹配出如下的 可以模拟环境,本次我们模拟的就是

qemu-system-arm  的开发环境

下面来看看我们安装的版本,2.8版本已经很高了

第三部分:

下载内核源码并编译

1.下载地址:http://www.kernel.org

我们下载一个比较稳定的版本 4.9.98

因为我们此次使用模拟arm  开发环境,所有我们需将内核编译成  arm  版本的内核

2.安装arm-linuc-gcc  交叉编译工具,可以到网上去下载,版本如下

我们将安装包拷贝到 /opt/ 在,进行解压工作,将最终得到的  4.4.3  目录在移动到 /opt/下,这样路径变的简短,方便我们解下来配置环境变量

2. shell窗口输入 sudo vi ~/.bashrc  在左后加入一行,保存退出,再输入  source ~/.bashrc  是我们的配置立即生效

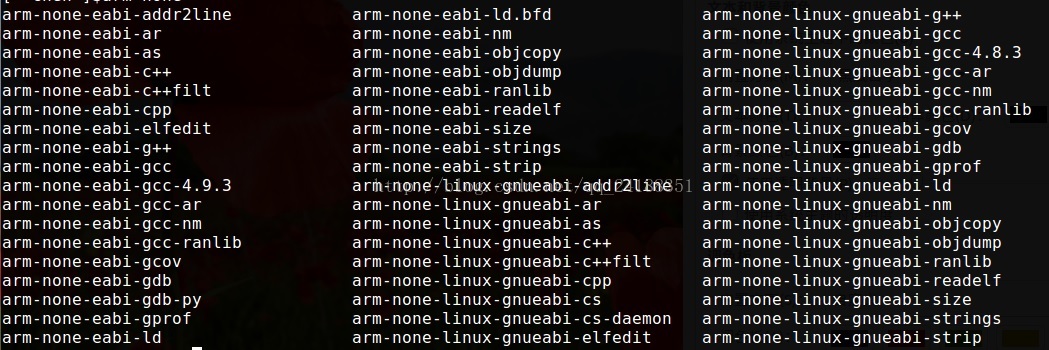

3,我们在shll窗口输入 arm-none-   敲击tab 键,看能否匹配出如下:能配置出就说明我们的配置和安装都正确

4,您还可以自己编写一个最简单的程序,用 arm-none-linux-gnueabi-gcc  来编译看看,是不是 arm  版本的可执行文件,博主在这里不做演示

4.交叉工具安装好以后我们的内核源码也下在好了,我们将它拷贝到Ubuntu里面,放在你喜欢的目录下,进行解压

tar -xvf  要解压的文件,解压完毕后我们进入  最 顶层的 Makefile  文件里面,做如下修改:

5.修改完毕后,保存退出

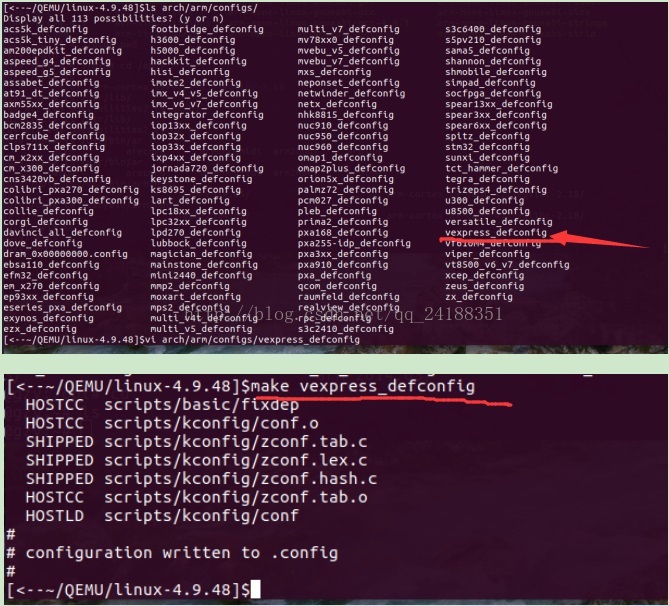

6.我们再查看   aech/arm/configs  目录里的各个厂商的内核配置文件,这个文件非常重要,并做如下操作:

7.至此我们就将我们需要的内核编译时需要的配置文件写入内核了

8,下面还需要对内核进行详细的配置,输入make  menuconfig ,这时,可能会出错,我们还需要安装 库文件

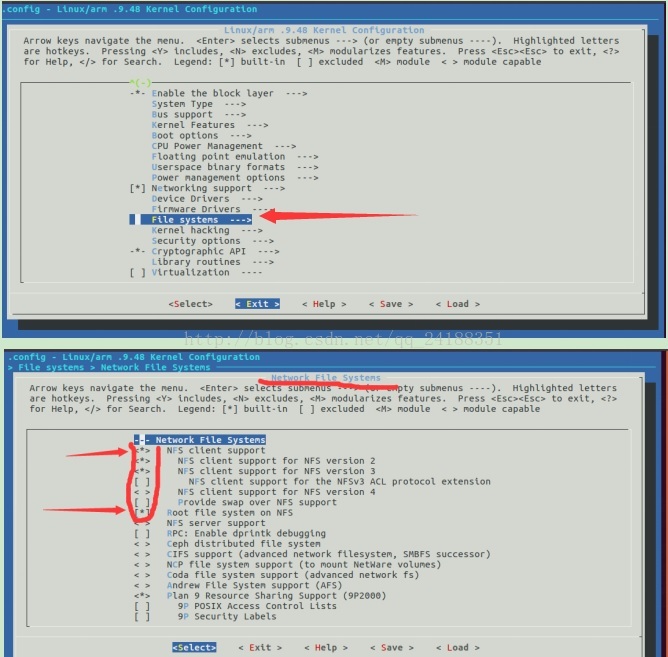

9,输入: sudo apt-get install   libncurses5-dev  就可以解决,我们在输入 make menuconfig 会进入如下画面:

10.我们将如图 标示  的部分 选上,让内核支持nfs功能。

11.因为我们需要用nfs 来挂载根文件系统,所有我们将 nfs  功能 编译进内核之中,使其支持nfs 功能

12.接下来我们就可以进行编译了,输入  make LOADADDR=0X60003000 uImage -j4 ,这里可能会报错,

找不到mkimage  ,起初博主也感动模糊,但经过 某某度  之后,原来是 因为我们需要 u-boot 来通过自动引导内核启动

的工具将内核在编译成uImage 的格式

13.出错解决: 这里单独参看我的博客,更详细的解决方式, 这里我们 输入  sudo  apt-get install u-boot-tools 进行安装,成功后关闭 shell窗口,再次打开, 就可以解决

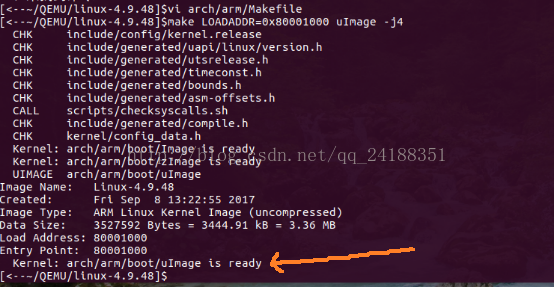

14,再次进行编译内核,成功了,看到这里,博主心里送了一口气,终于可以喝口茶了

也许看到这里你已经迷糊了,但是作为一名coder,如果你想在你的不惑之年你还想成为一名大师级的coder,那么我可以告诉你,这些都是小儿科,

等着你的大山还很多呢,打起精神来,骚年!接下来才是本文章的重中之重,没有一下的操作做铺垫,前面和后面的我们做的再好在漂亮,都是白搭的

第四部分:

配置我们的ubuntu 和 qemu 的网络环境,因为我们要通过网络来从主机下载内核并有u-boot引导启动,还要加载跟文件系统,所以如下的操作非常必要:

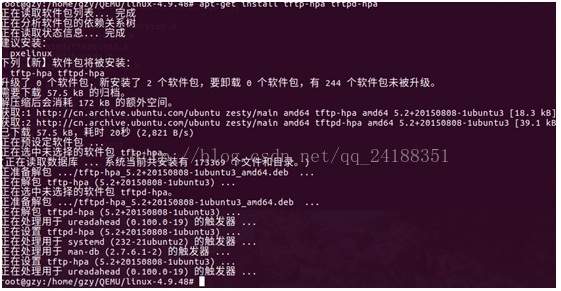

1.ubuntu安装 tftp 服务器,如图,输入  sudo apt-get install tftp-hpa tftpd-hpa  来自动安装 tftp服务器

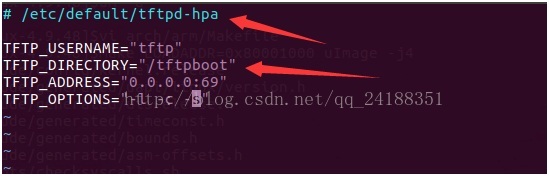

2.安装完成后,我们需要做相应的配置 vi /etc/default/tftpd-hpa  做如下的更改

这里的路径可以根据自己的喜好来自己定义,博主在这里就定义在家目录下了,在哪里定义我们就要在哪里创建 tftpboot  目录

配置好后,保存退出,wq退出,

!!!注意:博主在这里在给大家一个建议,我在退出某个文件的时候,你确定好的文件可以 wq  或 w  ,x  ,对于你在查看别人的代码的时候,建议在退出的时候选择 q 退出,这样及时你不小心碰到 键盘对文件经行了无意间的修改也没关系,因为 q 是不保存退出,这是一个好习惯,对应一个上万行代码的文件来说你这样做是必要的

3.   cd /home     我们回到家目录下  ,输入  sudo mkdir tftpboot   创建 tftpboot 目录,加上最高权限  sudo chmod 777 tftpboot

4保存退出后,我们需要重启tftp 服务器来让其生效 ,输入  sudo /etc/init.d/tftpd-hpa restart  ,显示如下表示重启成功

在此,我们还可以输入   ps -e | grep “tftp”   来查看 tftp  的进程号

5,我们将第三部分中编译内核生产的uImage  内核镜像拷贝到tftpboot目录下

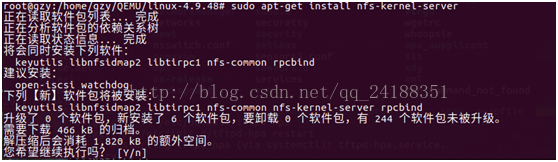

6.tftp服务器安装好以后,我们还需要安装nfs  服务,输入  sudo apt-get install  nfs-kernel-server

7.安装完成  我们在   /dev   目录需要创建nfs 设备的挂载点

mkdir  /dev/nfs

8.做如下的配置 vi /etc/export  在文件的最后一行添加如下内容

/home/rootfs *(rw,sync,no_root_aquash,no_suntree_check)

前面的内容代表后面我们制作好的根文件的存放的路径

9,重启 nfs  服务,suod /etc/inint.d/nfs-kernel-server restart

10,这一步也很关键,配置qemu和  ubuntu 网络桥接

先安装一个小工具:  sudo apt-get

install uml-utilities bridge-utils

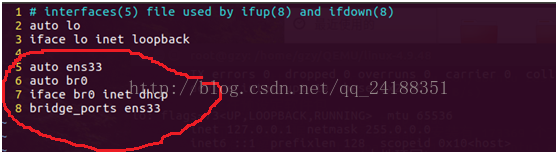

11 ,打开相应的文件进行配置网络   sudo  vi /etc/network/interfaces

做如下内容的添加,我们再为qemu添加一块网卡   br0

12,同样保存退出,这里我们需要重启ubuntu 来是我们配置的网络生效  输入   reboot   来重启ubuntu

13,ubuntu  重启之后  ,我们输入   ifconfig   指令来查看我们新添加的网络是否成功 ,如果看到  br0  存在且和  ip 地址,说明配置成功

这里博主在制作的过程中忘记保存图片啦,就不贴出来了

做到这里我们可以暂时歇一歇,因为我们后面还有很多的事请要做,u-boot  的编译  和  根文件的制作都非常重要!

第五部分:

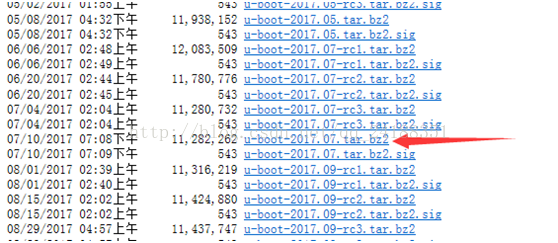

我们需要为我们的内核启动来编译生成u-boot,u-boot的下载地址和下载的版本

ftp://ftp.denx.de/pub/u-boot/

1.我们将下载来大u–boot文件进行解压  tar -xvf u-boot-2017.07.tar.bz2   得到  u-boot-2017.07  文件夹

2.  cd u-boot-2017.07  进入文件夹,在执行 cd configs  ,在这里我可以看到很多厂商开发板的配置文件

我们选择   vexpress-ca9x4_defconfig  这个配置文件,并做如下的操作

3.这样我们就生成了 .config文件了,接着 我们在 顶层目录下  vi Makefile  打开文件做如下的更改:

249 行添加     CROSS_COMPILE ?=arm-none-kinux-gnueabi-   这样的内容,完毕  保存退出

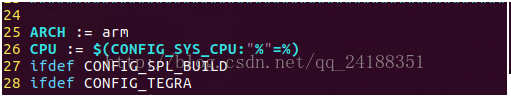

4,还是在定层目录  执行   vi  config.mk  打来文件   条件如下的内容:更改25行的内容

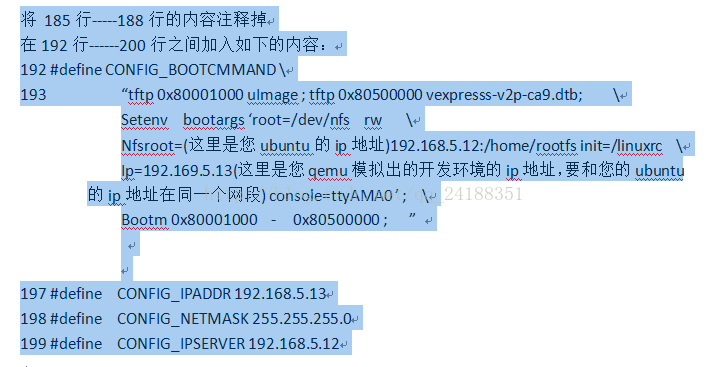

5. 接这再输入  vi include/configs/vexpress_comm.h打开文件,别问为什么  跟着操作,加入一下的内容:

6.添加完以上内容,保存退出,这样我们就配置好, 接下来就是见证奇迹的时刻了

7,输入   make -j4   开启4个线程来进行编译

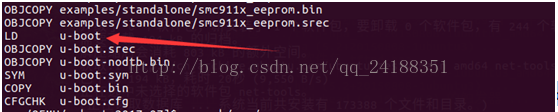

8,得到我们的劳动成果了

9.  cp  u-boot  /tftpboot   目录下,我将从这里启动u-boot并加装内核zai

总结我们得到的成果:   内核镜像  uImage   u-boot  ,接下来我们还需要制作 根文件系统!!!!

好了,经过以上n多步的操作,我们离目标又更近一步了,但是我们还有工作没做完了,晚已深,人已困,今晚就到这。

后面会抽出时间来把  rootfs  的制作方法也展示给大家,让大家尽快把 qemu模拟arm  环境制作出来,给自己增加信心,在IT 的路上越来越好!!!

未完待续…………………………………………………………………………

敬请期待下一节   rootfs  的制作过程!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
