一、芯片特性
MP9185是一款固定频率600kHz，宽输入范围，高度集成的升压转换器。
MP9185从低至2.7V的输入电压开始，通过集成低R DS（ON）功率MOSFET的1节电池支持高达30W的负载功率。
MP9185采用恒定关断时间（COT）控制拓扑结构，可提供快速瞬态响应。
MODE支持在轻载条件下选择脉冲跳跃模式（PSM），强制连续导通模式（FCCM）和超声波模式（USM）。
全面的保护功能包括可编程输入欠压锁定（UVLO）和过温保护（OTP）。
二、电气特性
1.电源
①启动输入电压 2.7v–13v。
②工作输入电压 0.8v–13v。
③VDD工作电压 2.3v–3.4v。
④休眠模式电流 2μA。
2.使能控制
①使能引脚低电平 < 0.4v、高电平 > 1.0v，开启电压1.23v。
②使能响应时间 180μs。
3.升压电源
电源电压 > 3.3v 才能开启升压。
4.电流限制
电池输出电流限制21.5A。
5.保护电压
输出保护电压16.5v，解除保护电压0.2v。
6.过温保护
芯片温度超过150°C时保护，解除保护温度25°C。

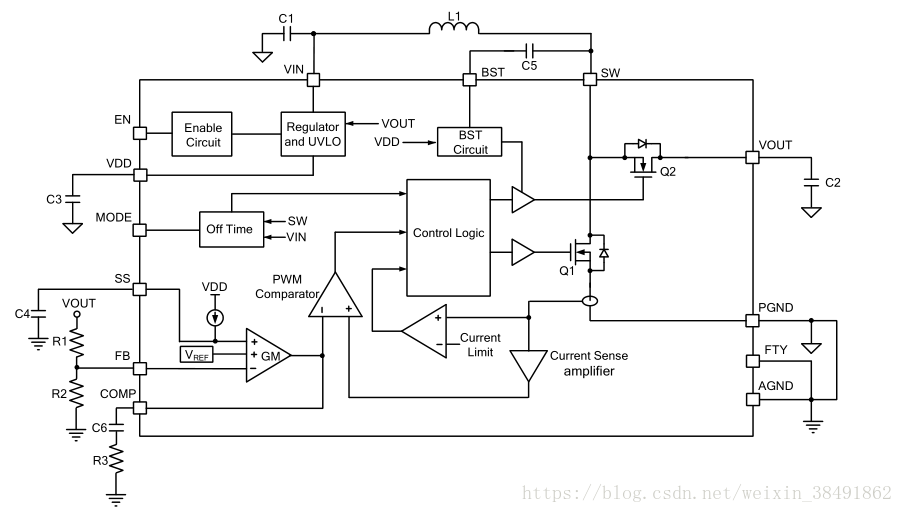

三、芯片内部框图
Q1 = LS_FET Q2 = HS_FET
四、应用信息
1.升压模式
①强制连续传导（FCCM）模式
如果MODE设置为高电平（> 1.6V），MP9185可在任何负载条件下以固定频率PWM模式工作。
在这种情况下，关断时间由内部电路决定，以达到基于VIN / VOUT比率的600kHz频率。 当负载降低时，平均输入电流下降，并且在关断时间（LS-FET关闭且HS-FET导通）期间，从VOUT至VIN的电感电流可能变为负值。 这迫使电感电流以固定频率工作在连续导通模式（FCCM）下，产生比PSM低的输出纹波。
②脉冲跳跃模式（PSM）
如果MODE电压较低（0.2V <V MODE <0.7V），MP9185在轻载条件下工作在PSM模式。
在这种情况下，一旦电感电流下降到0A，HS-FET就会关闭，以停止从VOUT流向VIN的电流，迫使电感电流工作在非连续导通模式（DCM）。同时，一旦MP9185进入DCM，内部关闭时间会变长。关断时间与每个周期中HS-FET的周期成反比。在深DCM情况下，MP9185可降低开关频率并节省功耗。如果V COMP降至0.5V PSM阈值，MP9185将停止切换以进一步降低开关功耗。一旦V COMP上升到0.5V以上，开关恢复。开关脉冲在非常轻的负载条件下基于V COMP跳过。在
