VLAN实验

  • Post author:
  • Post category:其他

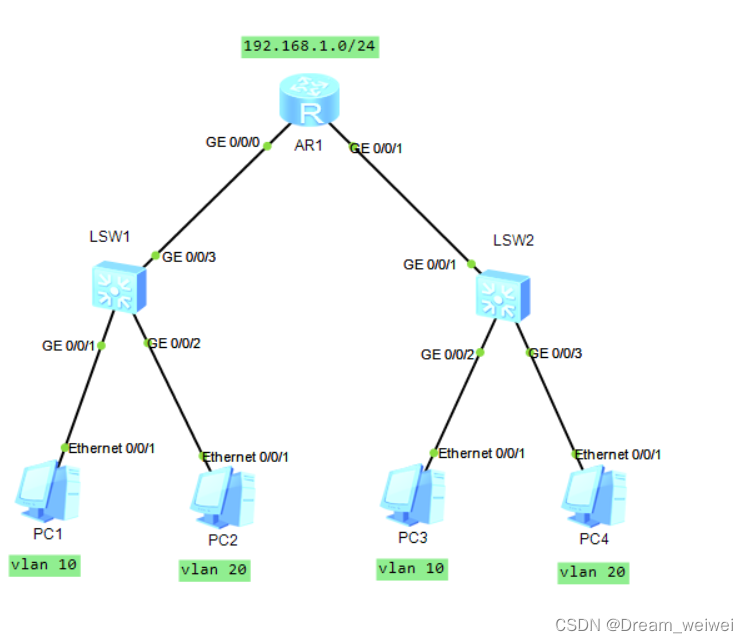

例图：


要求：

1.全网可达

2.pc通过dhcp获取地址

分析：

1.划分vlan10 vlan20，配置干道，

2.划分子接口，配置IP ，开启dot1q，arp协议

3.开启dhcp服务，分配网段

4.应用，测试


配置：



vlan 1配置基本路由信息：

//创建vlan
[vlan  1]vlan  batch 10  20
//配置干道

[vlan  1]interface g0/0/1

[vlan  1-GigabitEthernet0/0/1]port link-type access

[vlan  1-GigabitEthernet0/0/1]port default  vlan 10

[vlan  1]interface g0/0/2

[vlan  1-GigabitEthernet0/0/2]port link-type access

[vlan  1-GigabitEthernet0/0/2]port default  vlan  20

[vlan  1]interface
