DHCP服务

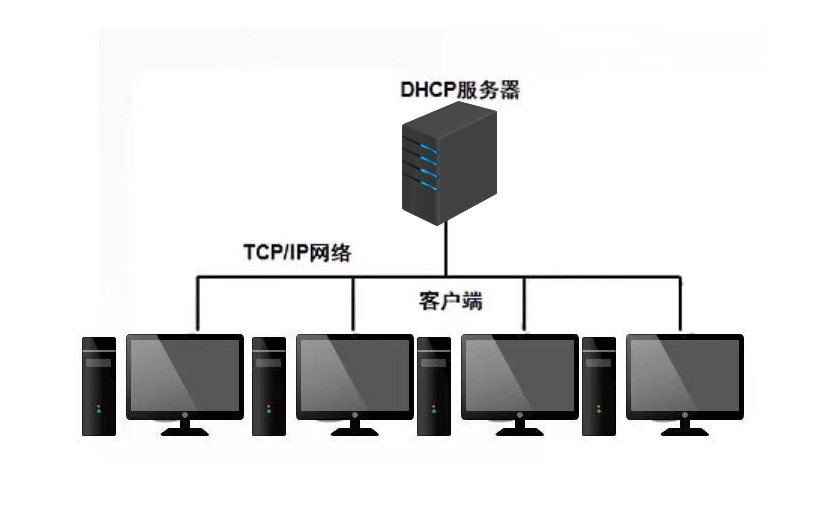

1. 了解DHCP服务

◾ DHCP (Dynamic Host Configuration Protocol，动态 主机配置协议）

◾ 由Internet工作任务小组设计开发

◾ 专门用于为TCP／IP网络中的计算I机自动分配TCP／IP参数的协议
在这里插入图片描述



2.使用DHCP的好处

  • 减少管理员的工作量
  • 避免输入错误的可能
  • 避免IP地址冲突
  • 当更改IP地址段时，不需要重新配置每个用户的IP地址
  • 提高了IP地址的利用率
  • 方便客户端的配置



3.DHCP的分配方式

  • 自动分配：分配到一个IP地址后永久使用
  • 手动分配：由DHCP服务器管理员专门指定IP地址
  • 动态分配：使用完后释放该IP,供其它客户机使用

在这里插入图片描述

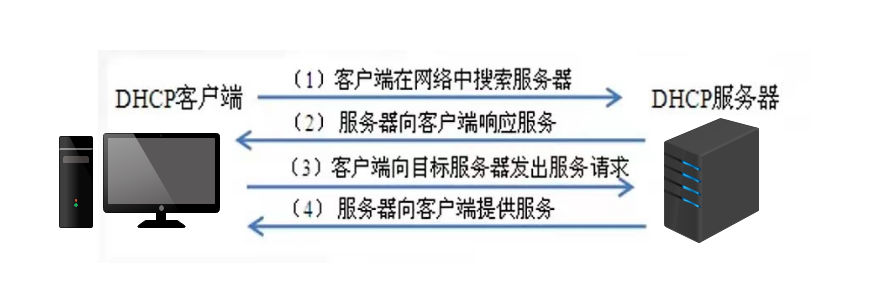

DHCP的租约过程

◾ 客户机从DHCP服务器获得IP地址的过程称为DHCP的租约过程

◾ 分为四个步骤

在这里插入图片描述

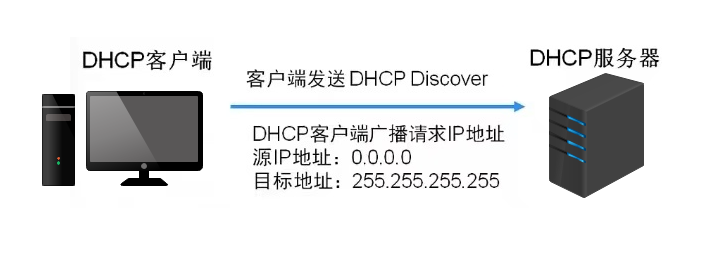

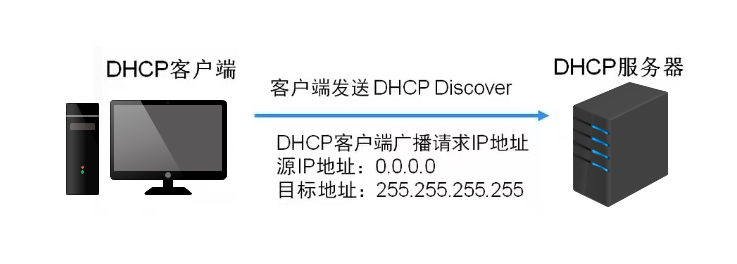

1.客户机请求IP地址

  • 当一个DHCP客户机启动时，客户机还没有IP地址，所以客户机要通过DHCP获取一个合法的地址
  • 此时DHCP客户机以广播方式发送DHCP Discover发现信息来寻找DHCP服务器

在这里插入图片描述

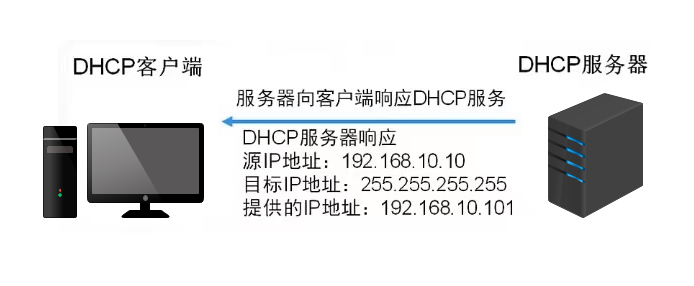

2.服务器响应

  • DHCP服务器接收到来自客户机请求IP地址的信息时，在自己的IP地址池中查找是否有合法的IP地址提供给客户机
  • 如果有，DHCP服务器将此IP地址做上标记，加入到DHCP Offer的消息中，然后广播一则DHCP Offer消息

    在这里插入图片描述

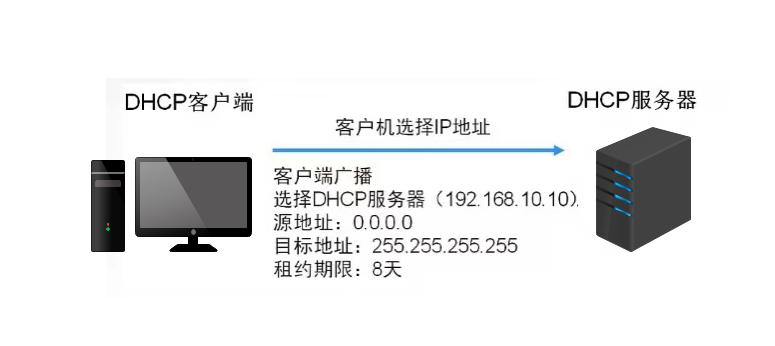

3.客户机选择IP地址

  • DHCP客户机从接收到的第一个DHCP Offer消息中提取IP地址，发出IP地址的DHCP服务器将该地址保留，这样该地址就不能再分配给另一个DHCP客户机
    在这里插入图片描述

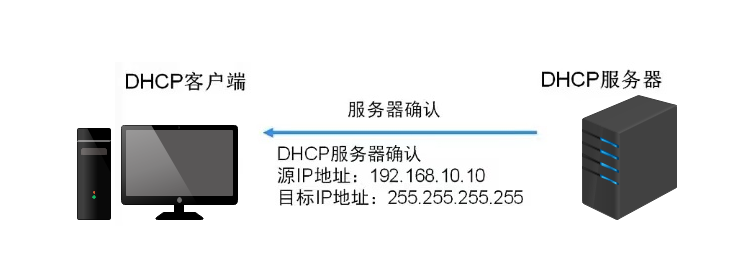

4.服务器确定租约

  • DHCP服务器接收到DHCP Request消息后，以DHCP ACK消息的形式向客户机广播成功确认，该消息包含有IP地址的有效租约和其他可配置的信息
  • 当客户机收到DHCP ACK消息时，配置IP地址，完成TCP/IP的初始化

    在这里插入图片描述

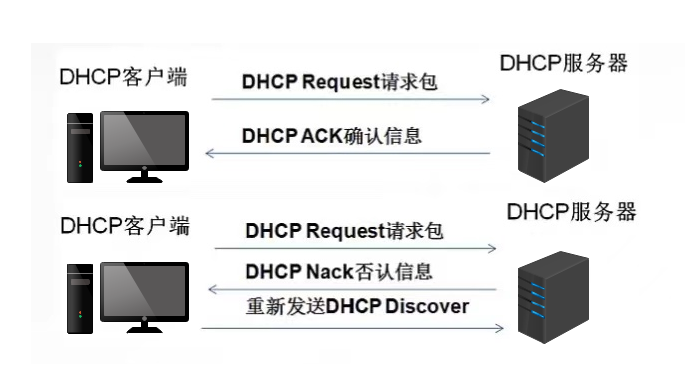

5.重新登录

  • DHCP客户机每次重新登录网络时，不需要再发送DHCPDiscover信息，而是直接发送包含前一次所分配的IP地址的DHCP Request请求信息

    在这里插入图片描述



6.更新租约

  • 当DHCP服务器向客户机出租的IP地址租期达到50％时，就需要更新租约
  • 客户机直接向提供租约的服务器发送DHCP Request包，要求更新现有的地址租约



使用DHCP 动态配置主机地址

◾ DHCP服务

  • 为大量客户机自动分配地址，提供集中管理
  • 减轻管理和维护成本、提高网络配置效率

◾ 可分配的地址信息主要包括

  • 网卡的IP地址、子网掩码
  • 对应的网络地址、广播地址
  • 默认网关地址
  • DNS服务器地址



启动 DHCP 服务

◾ 启动 DHCP 服务

［root@localhost ~]# systemctl start dhcpd
［root@localhost ~]# netstat -anpu | grep ":67"
 udp    0     0 0.0.0.0:67     0.0.0.0:*      5684/dhcpd

◾ 查看租约文件／var/lib/dhcpd/dhcpd.lease

［root@localhost~]# less /var/lib/dhcpd/dhcpd.leases
 lease 192.168.4.131{            #分配的客户端IP
starts 4 2017/05/11 17:27:15;
ends 4 2017/05/11 23:27:15;       #租期时间
cltt 4 2017/05/11 17:27:15;
binding state active;
hardware ethernet 00:0c:29:3b:ff:76; #客户端MAC地址
}

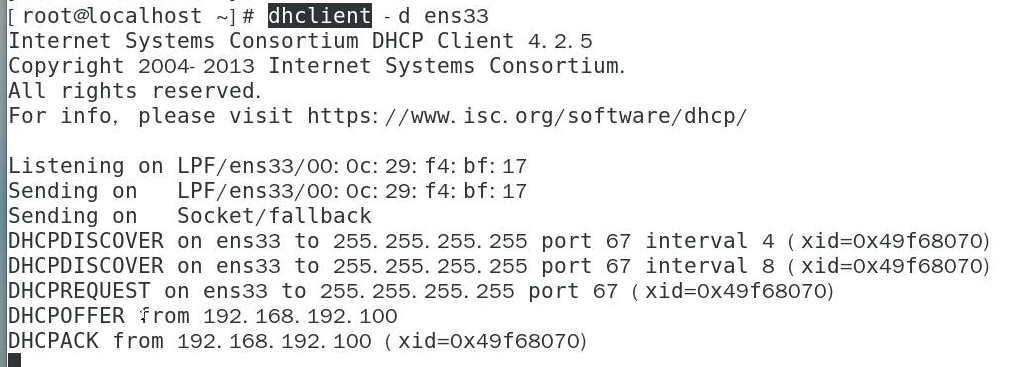

  • 在客户端查看dhcp状态
    在这里插入图片描述
DHCPDISCOVER   #发现
DHCPREQUEST    #请求
DHCPOFFER      #提供
DHCPACK        #确认



DHCP中继原理

  • 当企业的内部网络规模较大时，通 通常被划分为多个不同

    的子网，网络内配置了VLAN，VLAN能隔离广播，而 DHCP协议使用广播
  • DHCP服务器在VLAN100中，就只有VLAN100内的客户机能从在此获取IP地址



配置

◾ 在三层交换机上配置DHCP中继转发， 是在不包含 DHCP服务器的VLAN上配置实现的

 SW-3L(config)#interface vlan 2
 SW-3L(config-ifip address 192168.2.1 255255.255.0
 SW-3L(config-if)#ip helper-address 192.168.100.100
 SW-3L(config-if)#no shutdown



实验



虚拟机实现DHCP中继服务

在这里插入图片描述

在ensp上配置

在这里插入图片描述

<Heawei>sys
<Heawei>sys SW1
[SW1]vlan batch 10 20 192      增加 vlan
[sw1]int e0/0/1
[sw1-Ethernet0/0/1]p l t       三层交换机与二层交换机之前配置trunk类型
[sw1-Ethernet0/0/1]p t a v a

[sw1-Ethernet0/0/1]int e0/0/2
[sw1-Ethernet0/0/2]p l a         其余交换机与主机之间连接access类型
[sw1-Ethernet0/0/2]p d v 10

[sw1-Ethernet0/0/2]int e0/0/3
[sw1-Ethernet0/0/3]p l a
[sw1-Ethernet0/0/3]p d v 20

[sw1-Ethernet0/0/3]int e0/0/4
[sw1-Ethernet0/0/4]p l a
[sw1-Ethernet0/0/4]p d v 192

<Huawei>sys
[Huawei]sys RSW
[RSW]dhcp enable     开启dhcp功能
[RSW]vlan batch 10 20 192     增加 vlan

[RSW]int vlanif 10
[RSW-Vlanif10]ip add 192.168.10.1 24       配置虚拟接口
[RSW-Vlanif10]dhcp select relay        选择decp中继模式
[RSW-Vlanif10]dhcp relay server-ip 192.168.112.1       请求指向dhcp服务器ip

[RSW-Vlanif10]int vlanif 20
[RSW-Vlanif20]ip add 192.168.20.1 24
[RSW-Vlanif20]dhcp select relay
[RSW-Vlanif20]dhcp relay server-ip 192.168.112.1

[RSW-Vlanif20]int vlanif 192
[RSW-Vlanif192]ip add 192.168.112.254 24
[RSW-Vlanif192]dhcp select relay
[RSW-Vlanif192]dhcp relay server-ip 192.168.112.1

[RSW-Vlanif192]int g0/0/1
[RSW-GigabitEthernet0/0/1]p l t
[RSW-GigabitEthernet0/0/1]p t a v a
[RSW-Vlanif192]q

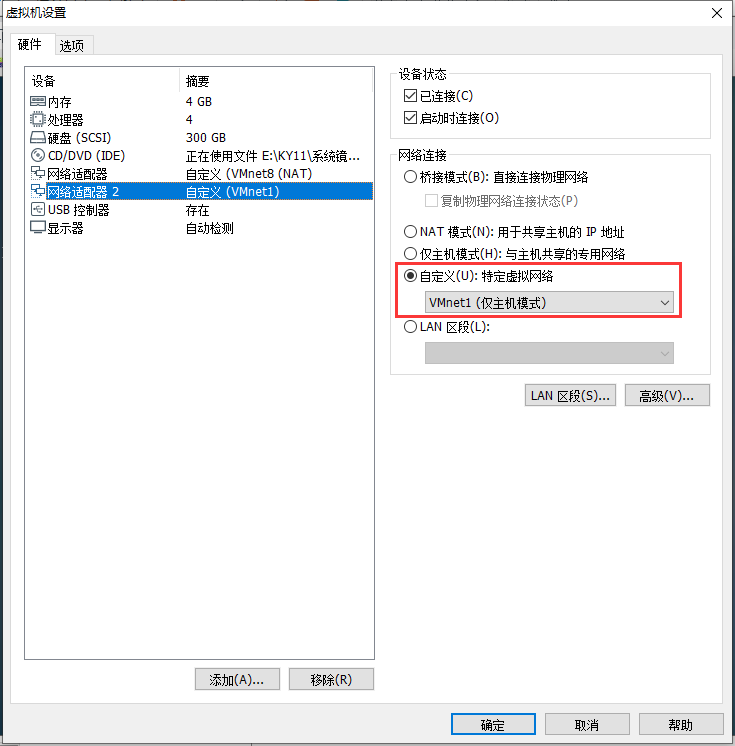

选择虚拟机网络类型
在这里插入图片描述

配置网卡IP

[root@localhost ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens36    配置网卡IP
里面内容：
TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
DEFROUTE=yes
NAME=ens36
DEVICE=ens36
ONBOOT=yes
IPADDR=192.168.112.1     将IP地址修改为192.168.112.1
NETMASK=255.255.255.0
GATEWAY=192.168.112.254      网关修改为192.168.112.254
DNS1=114.114.114.114
：wq   保存退出

重启网卡，查看网卡信息

[root@localhost ~]# systemctl restart network
[root@localhost ~]#    重启网卡 不报错即为成功
[root@localhost ~]# ifconfig ens36
ens36: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.112.1  netmask 255.255.255.0  broadcast 192.168.112.255
        inet6 fe80::20c:29ff:fe72:d0ab  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:72:d0:ab  txqueuelen 1000  (Ethernet)
        RX packets 2990  bytes 254233 (248.2 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 633  bytes 67094 (65.5 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

安装dhcp，查看并找到配置文件

[root@localhost ~]# yum -y install dhcp     安装dhcp
[root@localhost ~]# rpm -qc dhcp      查看dhcp配置文件
/etc/dhcp/dhcpd.conf         主配置文件
/etc/dhcp/dhcpd6.conf
/etc/openldap/schema/dhcp.schema
/etc/sysconfig/dhcpd
/var/lib/dhcpd/dhcpd.leases
/var/lib/dhcpd/dhcpd6.leases
[root@localhost ~]# vim /etc/dhcp/dhcpd.conf    查看配置文件内容
里面内容：
# DHCP Server Configuration file.
#   see /usr/share/doc/dhcp*/dhcpd.conf.example     dfcp服务配置文件，请参考这里
#   see dhcpd.conf(5) man page

cp -p /usr/share/doc/dhcp*/dhcpd.conf.example /etc/dhcp/dhcpd.conf
cp：是否覆盖"/etc/dhcp/dhcpd.conf"？ y  确认
    将配置模板复制到 etc/dhcp/dhcpd.conf

编辑dhcp配置文件

[root@localhost ~]# vim /etc/dhcp/dhcpd.conf     编辑配置文件内容
里面内容：    有现成的模板，直接编辑        首先配置dhcp服务器
 57 subnet 192.168.112.0 netmask 255.255.255.0 {     网段  子网掩码
 58   range 192.168.112.10 192.168.112.100;    地址池
 59  option routers 192.168.112.254;     指定默认网关
 60 }
 61 subnet 192.168.10.0 netmask 255.255.255.0 {
 62   range 192.168.10.10 192.168.10.100;
 63  option routers 192.168.10.1;
 64 }
 65
 66 subnet 192.168.20.0 netmask 255.255.255.0 {
 67   range 192.168.20.10 192.168.20.100;
 68  option routers 192.168.20.1;
 69 }
：wq 保存退出

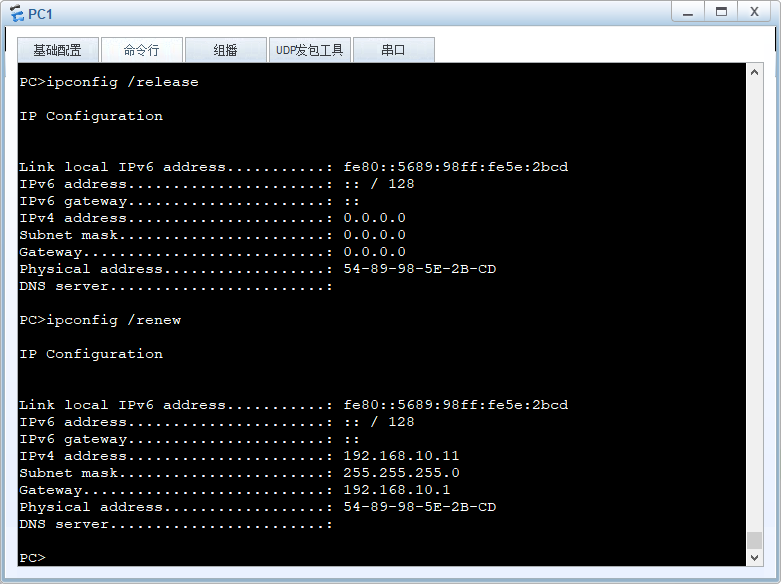

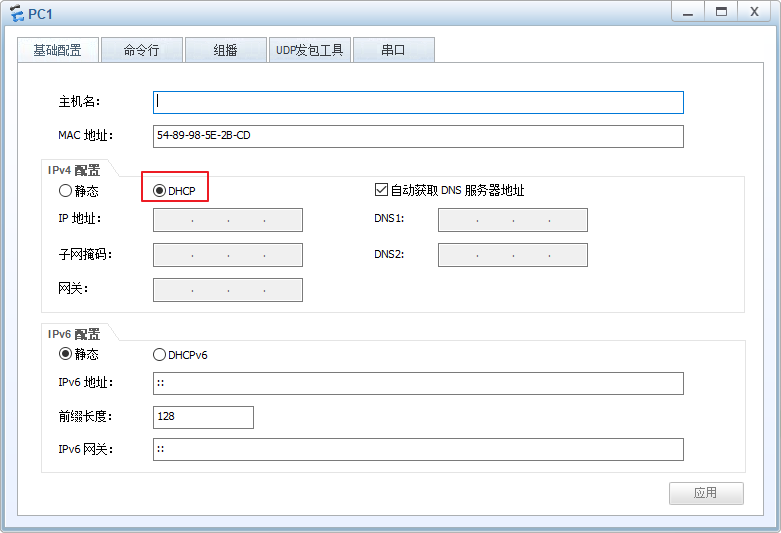

接下来去到ensp中主机dhcp动态获取一下IP
在这里插入图片描述

获取成功

**在这里插入图片描述**
