例如:明文分组0,1,2…15,变成明文矩阵,每个数字是一个字节
0,4,8,12
1,5,9,13
2,6,10,14
3,7,11,15
以字节为单位分成16B,再把16B填入4*4的方阵中
A、初始轮
将128bit的明文矩阵与128位的初始密钥进行异或变成状态矩阵
B、重复轮
把字节替代、行移位、列混淆和轮密钥加这四个操作重复执行好几轮。
重复次数和Key的长度有关,128bit重复10轮、192-12轮、AES256-14轮,前面几轮操作一样,最后一轮去掉列混淆
字节替代
把初始轮得到的状态矩阵经过一个置换盒S,会输出一个新的矩阵,叫它为字节混淆矩
置换方式,想置换的字节为0x
1
2
,则查S盒表的第0x
01
行
和0x
02
列
,得到值0xc9,然后把0x12替换为0xc9
PS:可以不查表,通过求乘法逆元、仿射得到

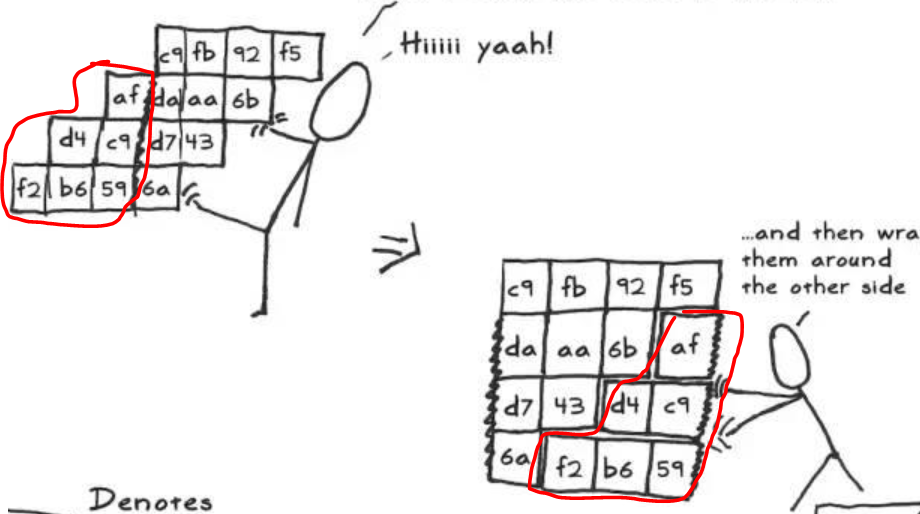

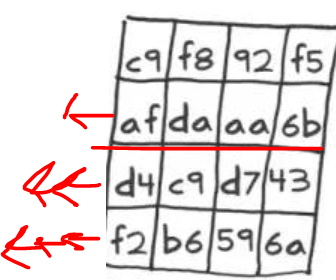

行移位
把矩阵每一行
循环
左移(第一行不动,第二行左移1B,第三行左移2B,第四行左移3B,移出的元素拼接到右侧),变成一个新矩阵/行移位矩阵
列混淆
用模不可约多项式将每列混乱,得到一个新的矩阵,我们称之为列混乱矩阵

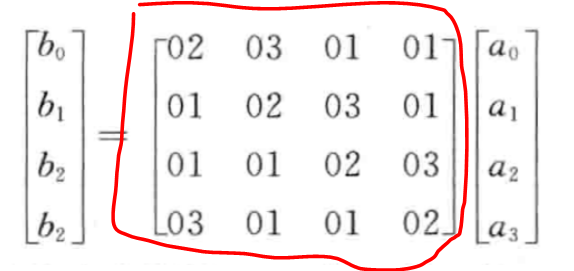

让行移位矩阵
左乘
特定矩阵得到混淆阵
例如a是行移位矩阵的列,b是混淆后的列
在矩阵计算中的加法,乘法是基于GF(2^8)的运算,加法相当于两个字节的异或
乘法用移位计算,例如0x03*a1,0x03=00000011,
1、把0x03拆分成(0000 0001)和(0000 0010),
2、让a1分别乘以这两个数,再将两个乘积异或
如果a1再左移时发生溢出,让移位后结果
异或上0x1B
轮密钥加
在每一轮结束的时候,把列混淆阵和下一轮的密钥做异或,得到新的矩阵,称之为加轮秘钥矩阵,就是下一轮的状态矩阵
每执行一次AES加密,其实内部一共进行了11轮加密,包括1个初始轮,9个拥有4个操作的重复轮,1个拥有3个操作的最终轮,才算得到密文
密钥扩展算法
当分组长度和密钥长度都是128位时,AES的加密算法共迭代10轮,需要10个子密钥
AES的密钥扩展的目的是将输入的128位密钥扩展成11个128位的子密钥
AES的密钥扩展算法是以
字(4B)
为一个基本单位
一个字刚好是密钥矩阵的一列,最后要变成11个密钥,共44个字。

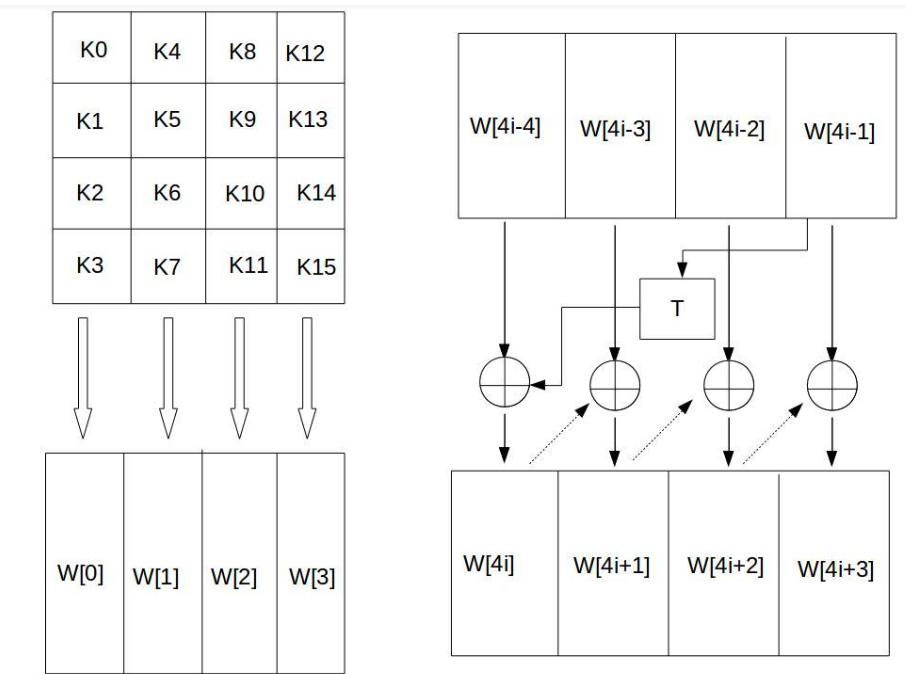

AES首先将初始密钥输入到一个4*4的状态矩阵中
扩展过程说明:将初始密钥以列为主,转化为4个32 bit的字,分别记为w[0,1,2,3];按照如下方式,依次求解w[i],其中i是整数并且属于[4,43]
这个4*4矩阵的每一列的4个字节组成一个字,矩阵4列的4个字依次命名为W[0]、W[1]、W[2]和W[3],它们构成一个以字为单位的数组W。例如,设密钥K为”abcdefghijklmnop”,则K0 = ‘a’,K1 = ‘b’, K2 = ‘c’,K3 = ‘d’,W[0] = “abcd”。
接着,对W数组扩充40个新列,构成总共44列的扩展密钥数组。新列以如下的递归方式产生:
1.如果i不是4的倍数,那么第i列由如下等式确定:
W[i]=W[i-4]⨁W[i-1]
2.如果i是4的倍数,那么第i列由如下等式确定:
W[i]=W[i-4]⨁T(W[i-1])
其中,T是一个有点复杂的函数。
函数T由3部分组成:字循环、字节代换和轮常量异或,这3部分的作用分别如下。
a.字循环:将1个字中的4个字节循环左移1个字节。即将输入字[b0, b1, b2, b3]变换成[b1,b2,b3,b0]。
b.字节代换:对字循环的结果使用S盒进行字节代换。
c.轮常量异或:将前两步的结果同轮常量Rcon[j]进行异或,其中j表示轮数。
轮常量Rcon[j]是一个字,其值见下表。
j | 1 | 2 | 3 | 4 | 5 |
---|---|---|---|---|---|
Rcon[j] | 01 00 00 00 | 02 00 00 00 | 04 00 00 00 | 08 00 00 00 | 10 00 00 00 |
j | 6 | 7 | 8 | 9 | 10 |
Rcon[j] | 20 00 00 00 | 40 00 00 00 | 80 00 00 00 | 1B 00 00 00 | 36 00 00 00 |
下面举个例子:
设初始的128位密钥为:
3C A1 0B 21 57 F0 19 16 90 2E 13 80 AC C1 07 BD
那么4个初始值为:
W[0] = 3C A1 0B 21
W[1] = 57 F0 19 16
W[2] = 90 2E 13 80
W[3] = AC C1 07 BD
下面求扩展的第1轮的子密钥(W[4],W[5],W[6],W[7])。
由于4是4的倍数,所以:
W[4] = W[0] ⨁ T(W[3])
T(W[3])的计算步骤如下:
1. 循环地将W[3]的元素移位:AC C1 07 BD变成C1 07 BD AC;
2. 将 C1 07 BD AC 作为S盒的输入,输出为78 C5 7A 91;
3. 将78 C5 7A 91与第一轮轮常量Rcon[1]进行异或运算,将得到79 C5 7A 91,因此,T(W[3])=79 C5 7A 91,故
W[4] = 3C A1 0B 21 ⨁ 79 C5 7A 91 = 45 64 71 B0
其余的3个子密钥段的计算如下:
W[5] = W[1] ⨁ W[4] = 57 F0 19 16 ⨁ 45 64 71 B0 = 12 94 68 A6
W[6] = W[2] ⨁ W[5] =90 2E 13 80 ⨁ 12 94 68 A6 = 82 BA 7B 26
W[7] = W[3] ⨁ W[6] = AC C1 07 BD ⨁ 82 BA 7B 26 = 2E 7B 7C 9B
所以,第一轮的密钥为 45 64 71 B0 12 94 68 A6 82 BA 7B 26 2E 7B 7C 9B。
