前言

在之前的文章中更新了线性方程组的基本解法，大型方程组的分解求法。本节将介绍线性方程组的迭代求解。

一. 三个变换

在线性方程组的

迭代求解

中，会用到系数矩阵A的

上三角矩阵

、

对角矩阵

和

下三角矩阵

。这三种变化在MATLAB中，可以直接利用函数实现。

1.1 上三角变换

triu(A,1)

1.2 对角变换

diag(A)

1.3 下三角变换

tril(A,-1)

针对此类矩阵的解释，可以参看这篇文章：

MATLAB:矩阵基础_唠嗑！的博客-CSDN博客

例题1

对以下矩阵A做此三种变换。

$A=\begin{bmatrix}1&2&-2\\1&1&1\\2&2&1 \end{}$

解：

MATLAB代码如下：

clc;clear;
A=[1 2 -3;1 1 1;2 2 1];

%上三角变换
up=triu(A,1)

%对角变换
diag=diag(A)

%下三角变换
down=tril(A,-1)

运行结果：

up =

0 2 -3

0 0 1

0 0 0

diag =

1

1

1

down =

0 0 0

1 0 0

2 2 0

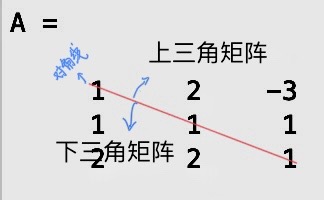

分析：

二. Sylvester方程

Sylvester方程的形式如下：

$AX+XB=C$

此方程中，A是
$m\times m$
矩阵，B是
$n\times n$
矩阵，C和X都是
$m\times n$
矩阵。

在MATLAB中可以直接调用函数求解，如下：

X=sylvester(A,B,C)

例题2

求解Sylvester方程AX+XB=C的解X。其中A,B,C矩阵如下：

$A=\begin{bmatrix}1&0&2&3\\ 4&1&0&2\\ 0&5&5&6\\ 1&7&9&0 \end{}$
，
$B=\begin{bmatrix}0&-1\\1&0 \end{}$
，
$C=\begin{bmatrix}1&0\\2&0\\0&3\\1&1 \end{}$

解：

MATLAB代码如下：

clc;clear;
A=[1 0 2 3;4 1 0 2;0 5 5 6;1 7 9 0];
B=[0 -1;1 0];
C=[1 0;2 0;0 3;1 1];

X=sylvester(A,B,C)

运行结果如下：

X =

0.4732 -0.3664

-0.4006 0.3531

0.3305 -0.1142

0.0774 0.3560

三. Jacobi迭代法

原方程组Ax=b中的矩阵A可以写成，如下：

$A=D-L-U$

上式子中-L和-U分别为A矩阵的严格下，上三角部分，当然不包含对角元素。其中矩阵D的表达如下：

$D=diag[a_{11},a_{22},\cdots,a_{nn}]$

根据迭代的思想，x可得如下表达式：

$x^{(k+1)}=Bx^{(k)}+f$

上式子中的B，f理解如下：

$B=D^{-1}(L+U)=I-D^{-1}A,\;f=D^{-1}b$

为了更好理解这种迭代形式，将原线性方程组写全，如下：

如果系数矩阵

非奇异

，即
$a_{ii}\neq0\quad (i=1,2,\cdots,n)$
，那么可得：

运用迭代公式
$x^{(k+1)}=Bx^{(k)}+g\quad (k=0,1,2,\cdots)$
，最终的方程组如下：

在调用jacobi()函数之前，需要提前编码，我们来看下jacobi函数的内部结构，如下：

function y=jacobi(a,b,x0)
D=diag(diag(a));
U=-triu(a,1);
L=-tril(a,-1);
B=D\(L+U);
f=D\b;
y=B*x0+f;
n=1;
while(norm(y-x0))>=1.0e-6
x0=y;
y=B*x0+f;
n=n+1;
end
n
end

例题3

设x0=0，精度为
$10^{-6}$
，利用Jacobi方法求解以下方程组。

$\begin{cases}10x_1-x_2=9\\-x_1+10x_2-2x_3=7\\-2x_2+10x_3=6 \end{}$

解：

MATLAB代码如下：


clc;clear;
a=[10 -1 0;-1 10 -2;0 -2 10];
b=[9;7;6];
jacobi(a,b,[0;0;0])  %注意初始值也为一个矩阵

%对jacobi函数的定义
function y=jacobi(a,b,x0)
D=diag(diag(a));
U=-triu(a,1);
L=-tril(a,-1);
B=D\(L+U);
f=D\b;
y=B*x0+f;
n=1;
while(norm(y-x0))>=1.0e-6
x0=y;
y=B*x0+f;
n=n+1;
end
n
end

运行结果：

n =

ans =

0.9958

0.9579

0.7916

四. Gauss-Seidel迭代法

借助Jacobi的方法，迭代方程也可以如下形式：

$x^{(k+1)}=Gx^{(k)}+f$

同样地，-L、-U分别为A的严格下、上三角部分，且不包含对角线元素。G，f,D的定义如下：

$G=(D-L)^{-1}U,\;f=(D-L)^{-1}b,\;D=diag[a_{11},a_{22},\cdots,a_{nn}]$

为了深入理解此种迭代方式，可列出矩阵中的元素。

在迭代计算过程中，需要同时保留两个

近似解

向量
$x^{(k)}$
和
$x^{(k+1)}$
。由此可以把迭代公式改写为如下：

备注：由于显示的原因，上式子中的“L”代表省略号

由此可以在MATLAB中编码seidel()函数，如下：

function y=seidel(a,b,x0)
D=diag(diag(a));
U=-triu(a,1);
L=-tril(a,-1);
G=(D-L)\U;
f=(D-L)\b;
y=G*x0+f;
n=1;
while norm(y-x0)>=1.0e-6
    x0=y;
    y=G*x0+f;
    n=n+1;
end
n
end

例题4

设x0=0，精度为
$10^{-6}$
，利用Gauss-Seidel方法求解以下方程组。

$\begin{cases}10x_1-x_2=9\\-x_1+10x_2-2x_3=7\\-2x_2+10x_3=6 \end{}$

解：

MATLAB代码如下：

clc;clear;
a=[10 -1 0;-1 10 -2;0 -2 10];
b=[9;7;6];
seidel(a,b,[0;0;0])

function y=seidel(a,b,x0)
D=diag(diag(a));
U=-triu(a,1);
L=-tril(a,-1);
G=(D-L)\U;
f=(D-L)\b;
y=G*x0+f;
n=1;
while norm(y-x0)>=1.0e-6
    x0=y;
    y=G*x0+f;
    n=n+1;
end
n
end

运行结果：

n =

ans =

0.9958

0.9579

0.7916

分析

：此例子可以直接求解。也可能会出现使用Seidel迭代时，结果不收敛的情况。

五. SOR迭代法

在某些情况下，Jacobi法和Gauss-Seidel法收敛的过程较慢，为了进一步改进，可以引入一种新的迭代法：

逐次超松弛迭代法

（Succesise Over Relaxation)，简记为SQR法。

迭代的公式如下：

$X^{(k+1)}=(D-wL)^{-1}((1-w)D+wU)x^{(k)}+w(D-wL)^{-1}b$

上式子中，w的最佳值一般在[1,2)之间，具体视情况而定。

松弛法的主题思想是将
$\Delta x$
乘上一个

参数因子

w来作为修正项，从而得到新的近似解。迭代公式可见如下：

$x^{(k+1)}=x^{(k)}+w\Delta x$

上式子中的
$\Delta x$
的计算，可见如下：

由此可得迭代的化简过程，如下：

按照上述式子计算Ax=b的近似解序列的方法，就被称之为松弛法，其中w为

松弛因子

。当w<1时称为低松弛；当w>1时称为超松弛；当w=1时，其实就是Gauss-Seidel迭代。

根据以上过程构造sor函数，MATLAB代码如下：

function y=sor(a,b,w,x0)
D=diag(diag(a)); %形成对角矩阵，其余元素为0
U=-triu(a,1);
L=-tril(a,-1);
M=(D-w*L)\((1-w)*D+w*U);
f=(D-w*L)\b*w;
y=M*x0+f;
n=1;
while norm(y-x0)>=1.0e-6
    x0=y;
    y=M*x0+f;
    n=n+1;
end
n
end

例题5

设x0=0，精度为
$10^{-6}$
，w=1.103，利用SOR方法求解以下方程组。

$\begin{cases}10x_1-x_2=9\\-x_1+10x_2-2x_3=7\\-2x_2+10x_3=6 \end{}$

解：

MATLAB代码如下：

clc;clear;
a=[10 -1 0;-1 10 -2;0 -2 10];
b=[9;7;6];
sor(a,b,1.103,[0;0;0])

%函数部分
function y=sor(a,b,w,x0)
D=diag(diag(a)); %形成对角矩阵，其余元素为0
U=-triu(a,1);
L=-tril(a,-1);
M=(D-w*L)\((1-w)*D+w*U);
f=(D-w*L)\b*w;
y=M*x0+f;
n=1;
while norm(y-x0)>=1.0e-6
    x0=y;
    y=M*x0+f;
    n=n+1;
end
n
end

运行结果：

n =

ans =

0.9958

0.9579

0.7916

六. 两步迭代法

当线性方程系数矩阵为

对称正定

时，还可以使用一种特殊的迭代法来解决：两步迭代法。迭代的公式，如下：

首先可得：

$(D-L)x^{(k+\frac{1}{2})}=Ux^{(k)}+b$

$(D-U)x^{(k+1)}=Lx^{(k+\1)}=Lx^{(k+\frac{1}{2})}+b$

进一步推导可得：

$x^{(k+\frac{1}{2})}=(D-L)^{-1}Ux^{(k)}+(D-L)^{-1}b$

$x^{(k+1)}=(D-U)^{-1}Lx^{(k+\frac{1}{2})}+(D-U)^{-1}b$

根据以上计算过程，可以编写twostp()函数，MATLAB代码如下：

function y=twostp(a,b,x0)
D=diag(diag(a));
U=-triu(a,1);
L=-tril(a,-1);
G1=(D-L)\U;f1=(D-L)\b;
G2=(D-U)\L;f2=(D-U)\b;
y=G1*x0+f1;
y=G2*y+f2;
n=1;
while norm(y-x0)>=1.0e-6
    x0=y;
    y=G1*x0+f1;
    y=G2*y+f2;
    n=n+1;
end
n
end

例题6

利用两步法，求解如下方程组：

$\begin{pmatrix}10&-1&2&0\\ -1&11&-1&3\\ 2&-1&10&-1\\ 0&3&-1&8\ \end{}\begin{pmatrix}x_1\\x_2\\x_3\\x_4 \end{}=\begin{pmatrix}6\\25\\-11\\15 \end{}$

解：

MATLAB代码如下：

clc;clear;
a=[10 -1 2 0;-1 11 -1 3;2 -1 10 3;0 3 -1 8];
b=[6;25;-11;15];
twostp(a,b,[0;0;0;0])

function y=twostp(a,b,x0)
D=diag(diag(a));
U=-triu(a,1);
L=-tril(a,-1);
G1=(D-L)\U;f1=(D-L)\b;
G2=(D-U)\L;f2=(D-U)\b;
y=G1*x0+f1;
y=G2*y+f2;
n=1;
while norm(y-x0)>=1.0e-6
    x0=y;
    y=G1*x0+f1;
    y=G2*y+f2;
    n=n+1;
end
n
end

运行结果：

n =

ans =

1.0791

1.9824

-1.4044

0.9560
