Quic 客户端加密握手写流程及 QUIC packet 的构造过程

在这里插入图片描述

先来看 2：WriteOrBufferData()

该函数在三种情况下无动作，即

非 fin 包，但是待发数据为空
fin 包已经缓存了，说明理论上不再有数据需要发送了
写端已经关闭

从名字可以看出，该函数要么写数据要么缓存数据。

实际上是先将待发数据缓存到 stream 对象的 send_buffer 中，然后再发送。

这里用到了宏 GetQuicReloadableFlag(flag)，它又用到了另一个宏 RELOADABLE(flag)：

GetQuicReloadableFlag(flag) -> GetQuicReloadableFlagImpl(flag) ->
GetQuicFlag( RELOADABLE(flag) ) -> GetQuicFlagImpl(flag) -> return flag;

RELOADABLE(flag) -> FLAGS_quic_reloadable_flag_##flag

关于第二个宏的用法可以参考：

define 中 ## 的作用

无法缓存数据的前提是：

(stream data too long)  && ( kMaxStreamLength - offset < data.length() )

第一个条件显然是指待发数据超过了 send_buffer 的可用空间；第二个条件，kMaxStreamLength 指一个 quic stream 上可以发送的最大字节量。而 stream_offset_ 表示已发送数据与已缓存数据之和。data.length() 显然是待发数据的长度，因此无法缓存的第二个条件便是 stream 受到流控了。

假设现在满足缓存的条件，看看在 send_buffer 中是怎么缓存的。

send_buffer_.SaveStreamData(&iov, 1, 0, data.length());

在 send_buffer 中，数据是保存在一个个 slice 中，其类型为 QuicMemSlice，容量为 max_data_slice_size，每次拷贝最多 max_data_slice_size 的数据到 send_buffer，拷贝的动作由 QuicUtils::CopyToBuffer() 完成。

那么 slice 的内存空间是谁分配的呢？

slice 构造的时候用了 allocator_，类型为 QuicBufferAllocator*，追溯到 QuicStream 对象构造的时候使用了

session->connection()->helper()->GetStreamSendBufferAllocator() 来初始化 allocator_，

helper() 是 Quic client 对象构造的时候创建的：

new QuicEpollConnectionHelper(epoll_server, QuicAllocator::SIMPLE);

因此可以发现 allocator_ 指向的类型为 SimpleBufferAllocator，该类实际就是对 new 和 delete 做了一次封装，其实际的内存申请动作为

new char[size]

。

3：WriteBufferedData()

session_->ShouldYield(id()) 判断当前 stream 是否需要被阻塞；

获取当前缓存的数据长度 write_length，如果当前 stream 的数据计入 connection 流控数据的话，发送窗口应选择 stream 发送窗口和 connection 发送窗口中较小的值。

数据发送：WritevDataInner()；

数据发送完成后更新流控数据：

OnStreamDataConsumed()： send_buffer 更新已发送的字节数，同时记录当前仍需被确认的字节数。
AddBytesSent()：流控对象更新 stream 和 connection 发送的总数据长度。

4：WritevDataInner()

其实现比较简单：

StreamSendingState state = fin ? FIN : NO_FIN;
if (fin && add_random_padding_after_fin_) {
   state = FIN_AND_PADDING;
}

return session()->WritevData(this, id(), write_length, offset, state);

主要注意下 offset 的来源：QuicStream::stream_bytes_written()，表示当前 stream 已发送的总数据长度。

6：QuicSession::WritevData()

其实现也比较简单，有两个不发送数据的条件：

当前 stream 的 stream ID 为 1（kCryptoStreamId），却不是握手的 stream 对象，会话会保存握手的 stream 对象；
不是加密握手 stream，但是未加密数据，非加密握手 stream 已有共享密钥可以使用。

不满足上述两个条件则发送数据：

QuicConsumedData data =
      connection_->SendStreamData(id, write_length, offset, state);

8：QuicConnection::SendStreamData()

如果是非 FIN 包，但待发数据长度为 0，则不发送数据。否则发送数据：

return packet_generator_.ConsumeData(id, write_length, offset, state);

10：QuicPacketGenerator::ConsumeData()

如果当前是加密握手 stream，且有待重传数据的话，优先将重传数据发送。

这个方法稍微复杂些，我们慢慢分析。但是抓住一条线就能更容易的理解了，那就是一个 packet 有大小限制，

帧的大小受限于 packet 的 payload 的大小，payload 指除 packet header 外的大小，一个 packet 有一个或多个 frame。

如果当前是加密握手 stream，且有待重传数据的话，优先将重传数据发送：

 const bool flush = has_handshake && packet_creator_.HasPendingRetransmittableFrames();
  SendQueuedFrames(flush);

接下来是下面的代码，来看看它的作用：

if (!packet_creator_.HasRoomForStreamFrame(id, offset)) {
    packet_creator_.Flush();
  }

目前 QuicPacketCreator 打开了一个 packet，可以一直添加 frame 直到无可用空间为止，此时需要继续往 packet 写数据，

因此需要先判断当前 packet 的剩余空间是否足够容纳一个完整的 frame。

那么它是怎么判断空间足够的呢？

首先看 HasRoomForStreamFrame() 的实现：

bool QuicPacketCreator::HasRoomForStreamFrame(QuicStreamId id, QuicStreamOffset offset) {
  return BytesFree() > QuicFramer::GetMinStreamFrameSize(
                           framer_->transport_version(), id, offset, true);
}

显然，当可用空间大于一个 frame 最小所需空间即可满足。

BytesFree() 的计算：

size_t QuicPacketCreator::BytesFree() {
  DCHECK_GE(max_plaintext_size_, PacketSize());
  return max_plaintext_size_ -
         std::min(max_plaintext_size_, PacketSize() + ExpansionOnNewFrame());
}

max_plaintext_size_ 默认值为 1350，ExpansionOnNewFrame() 为 2 或者 0，变化最大的是 PacketSize() 的值，

每当有新的 frame 添加到 packet 时，它的值就会增加相应的大小。因此 BytesFree() 的值代表当前 packet 最大可容纳的

payload 长度的剩余大小，即还差多少字节就达到 payload 的最大值。

接下来有一个变量：

 run_fast_path = !has_handshake && state != FIN_AND_PADDING
                 && !HasQueuedFrames()
                 && write_length - total_bytes_consumed > kMaxPacketSize;

可见该变量为真，则必须满足四个条件：

当前的 stream 不是握手 stream
stream 状态不为 FIN_AND_PADDING
无正在排队的帧
待写数据长度大于 kMaxPacketSize，说明需要多个 packet 才能将数据发送完。

满足的话会进入 ConsumeDataFastPath()，现在分析该函数：

它循环调用 QuicPacketCreator::CreateAndSerializeStreamFrame()，同时记录每次被消耗的数据大小，

累加到 total_bytes_consumed，直到待发数据全部被消耗。

现在分析 CreateAndSerializeStreamFrame()：

构造 packet header 并写入 buffer 中，计算 packet payload 的大小，即：

const size_t available_size =
      max_plaintext_size_ - writer.length() - min_frame_size;

构造一个 stream frame，填充 frame type、stream id、offset 等字段到 buffer 中:

 if (!framer_->AppendTypeByte(QuicFrame(frame.get()),
                               /* no stream frame length */ true, &writer)) {
    QUIC_BUG << "AppendTypeByte failed";
    return;
  }

  if (!framer_->AppendStreamFrame(*frame, /* no stream frame length */ true,
                                  &writer)) {
    QUIC_BUG << "AppendStreamFrame failed";
    return;
  }

最后根据当前的加密级别队 payload 进行加密。最后将 packet 发送出去。

这里在分析下 QuicFramer::AppendStreamFrame()，它中间有这么一段代码：

if (!data_producer_->WriteStreamData(frame.stream_id, frame.offset,
                                       frame.data_length, writer)) {
      QUIC_BUG << "Writing frame data failed.";
      return false;
    }

上面这行语句的执行与下面这句的执行是互斥的：

if (!writer->WriteBytes(frame.data_buffer, frame.data_length)) {
    QUIC_BUG << "Writing frame data failed.";
    return false;
  }

即，writer 的数据来源要么是 frame 已有的数据，要么是 send_buffer 中的数据（此时的拷贝动作以 offset为准）。

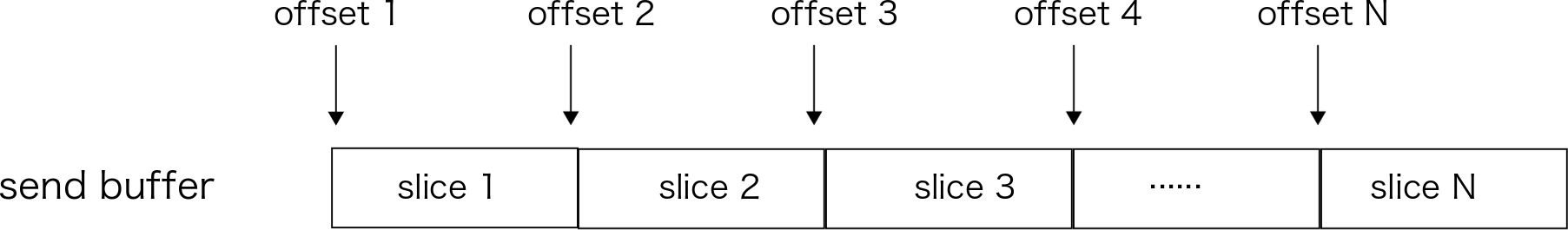

注意，writer 中的 buffer 是一个 packet 的数据，send_buffer 中数据是一个个的 slice，每一个 slice 有一个 offset，

代表它在所属 stream 的偏移量。send_buffer 的内存抽象如下图：

void QuicSession::Initialize() {
  connection_->set_visitor(this);
  connection_->SetSessionNotifier(this);
  connection_->SetDataProducer(this);
  connection_->SetFromConfig(config_);

  DCHECK_EQ(kCryptoStreamId, GetMutableCryptoStream()->id());
  static_stream_map_[kCryptoStreamId] = GetMutableCryptoStream();
}

最终定位到 QuicStreamSendBuffer::WriteStreamData()，这里的分析需要用到刚才 send_buffer 的内存图，

bool QuicStreamSendBuffer::WriteStreamData(QuicStreamOffset offset,
                                           QuicByteCount data_length,
                                           QuicDataWriter* writer) {
  if (use_write_index_) {
    return WriteStreamDataWithIndex(offset, data_length, writer);
  }

  for (const BufferedSlice& slice : buffered_slices_) {
    if (data_length == 0 || offset < slice.offset) {
      break;
    }

    if (offset >= slice.offset + slice.slice.length()) {
      continue;
    }

    QuicByteCount slice_offset = offset - slice.offset;
    QuicByteCount copy_length =
        std::min(data_length, slice.slice.length() - slice_offset);
    if (!writer->WriteBytes(slice.slice.data() + slice_offset, copy_length)) {
      return false;
    }
    offset += copy_length;
    data_length -= copy_length;
  }

  return data_length == 0;
}

先不看 use_write_index_ 为 true 的情况，for 循环所做的事就是遍历所有的 slice，

第一个 if 表示待发送数据长度为 0 ，或者当前的 offset 小于第一个 slice 的 offset（说明待拷贝数据中存在已经发送的数据），则不拷贝数据，
第二个 if 表示 offset 的位置在后面的 slice 中，因此跳到下一个 slice 中继续寻找

14：QuicPacketCreator::SerializePacket()

首先构造了一个 packet header，其具体的内容待会分析。

padding frame 的构造，其构造分为满填充和随机填充，满填充就是当 packet 的 payload 的长度小于 max_plaintext_size_ 时，

剩余字节数的大小就是 padding frame 的大小；随机填充，可能包含满填充，但是填充的大小是随机值。

接下来看它是如何构造一个完整的 packet，源码见 QuicFramer::BuildDataPacket()：

设置 public_flags 的各个位，然后依次将 Public Flags、Connection ID（可选）、Quic version（可选）、Diversification Nonce（可选）、

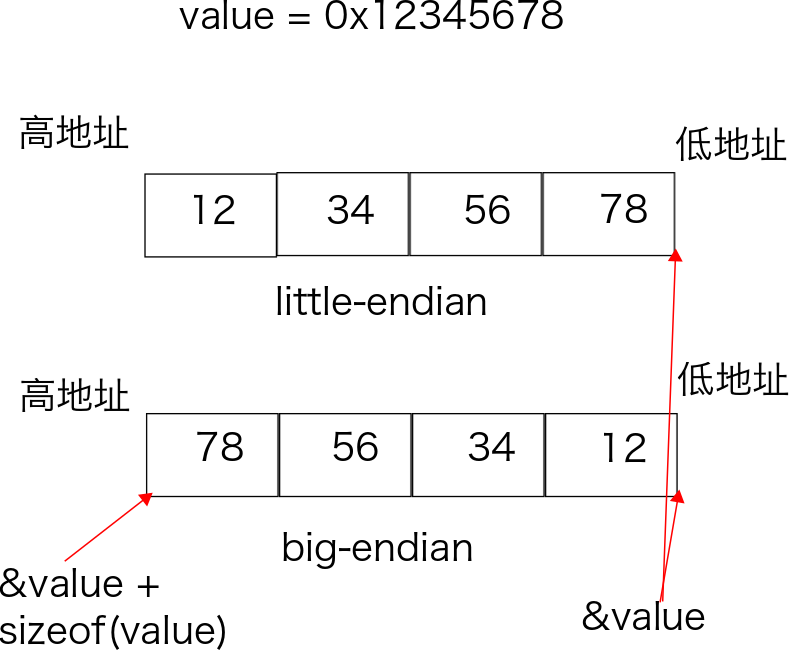

Packet Number 写入缓冲区。其中 Packet Number 是可变长度，且有可能需要将主机序（小端）转换为网络序（大端），那么看看 Packet Number

写入缓冲区的过程，假设 Packet Number 的长度为 1 个字节，其存储单元为 uint32_t，从主机序到网络序如下图：

Packet Number 的值是从对应存储单位的低字节位置，即 0x78，转换为网络序以后，需要从 &value) + sizeof(value) – num_bytes 的位置

开始拷贝，num_bytes 指 Packet Number 的长度，即写入缓冲区的长度，本例为 1。至此，完成了 Packet Number 的缓冲区写入。

接下来构造 packet 的 payload，根据不同帧的格式依次将各帧的内容写入至缓冲区。

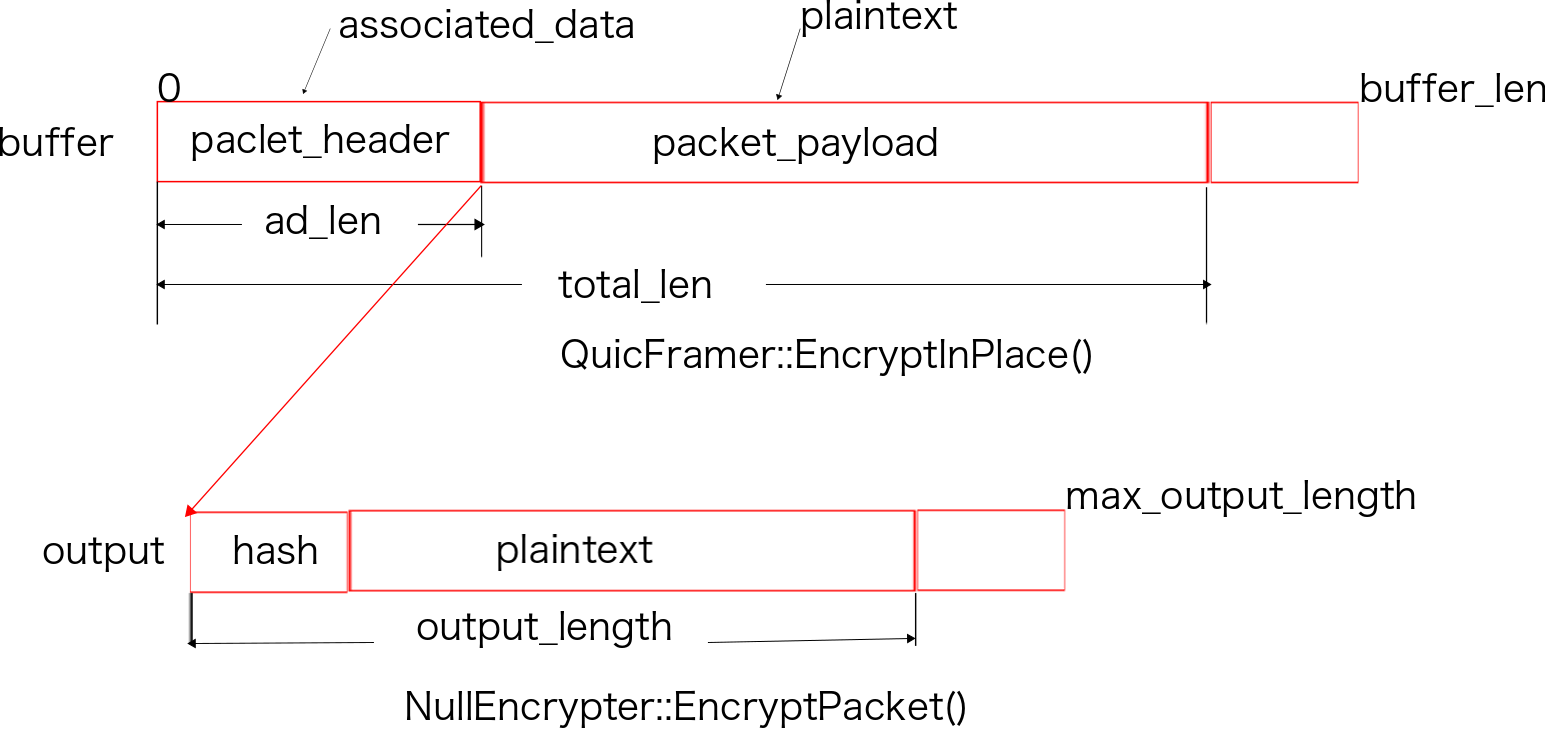

然后是对 payload 加密，加密过程设计到的两个函数 QuicFramer::EncryptInPlace() 和 NullEncrypter::EncryptPacket() 中相应参数如下图所示：

至此，一个完整的加密握手 packet 构造完成。

17：QuicConnection::SendOrQueuePacket()

这个函数做的事情比较简单，如果当前 connection 有其它 packet 正在排队或者发送当前 packet 失败，

立马将当前 packet 缓存到 queue_packets 中，等待下一次发送。
