引言
当移动台移动时,接收信号衰落的具体类型由传输方案和信道特点决定。传输方案由信号的参数确定,如信号带宽和符号周期。无线信道的特点由两种不同的信道参数描述,它们是
多径时延扩展
和
多普勒扩展
。多径时延扩展和多普勒扩展分别引起
时间色散效应
和
频率色散效应
,根据时间色散的程度或频率色散的程度,它们将分别引起
频率选择性衰落
或
时间选择性衰落
。
频率选择性衰落
多径时延扩展—>时间色散—>频率选择性衰落(主要由信号带宽决定)
先说结论:

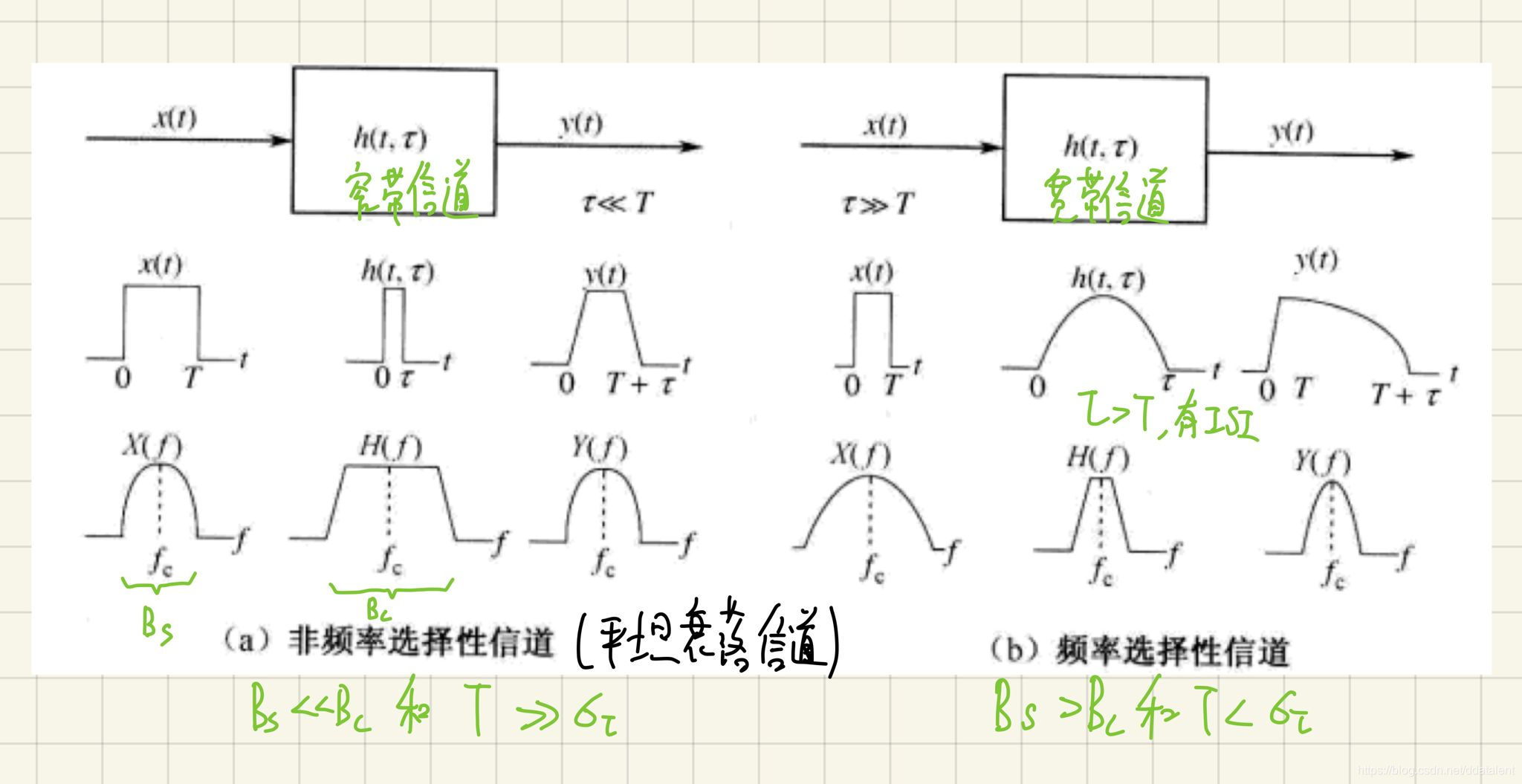

若信号的符号周期小于信道的RMS(均方根)时延扩展,信号的带宽大于信道相关带宽。即Bs>Bc和T<**(见下图),则会产生频率选择性衰落。
若信号的符号周期大于信道的RMS(均方根)时延扩展,信号的带宽小于信道相关带宽。即Bs<Bc和T>**(见下图),则信号会经过平坦的频率响应,经历非频率选择性衰落。
对于频率选择性衰落有
两种理解方式
:
-
从
时域
来看,由于RMS时延扩展大于符号周期,因此前一个符号被扩展了,该结束的时候没有结束,在下一个符号到来时还没结束,因此对后来的符号产生了影响,即ISI符号间干扰 -
从
频率域
来看,由于信号的频谱过宽,在通过信道时候,高频部分被截断,因此导致了失真。
时间选择性衰落
多普勒扩展—>频率色散—>时间选择性衰落
先说结论:
符号周期:T
信道相干时间:Tc
多普勒频谱带宽:Bd
信号带宽:Bs
- 若T>Tc和Bs<Bd,此时平坦,不衰落
- 若T<Tc和Bs>Bd,此时快衰落
- 若T>>Tc和Bs<<Bd,此时慢衰落
对于时间选择性衰落有
两种理解方式
:
-
从
时域
来看,由于信道相干时间大于符号周期,因此相干时间段内会有≥2个符号同时通过信道。因为信道是和其中的信息进行卷积运算,所以后来的符号会对前面的符号产生影响,导致了失真。对于快衰落,是在相干时间内同时有好几个符号。对于慢衰落,是在相干时间内同时有好几十个甚至上百个符号。 -
从
频率域
来看,多普勒频移使得信号频谱被展宽,因此产生了失真
本文参考:《MIMO-OFDM Wireless Communications with MATLAB》
