VXLAN的实现模型与VLAN的实现模型非常相像，如下图
从表面来看，VXLAN与VLAN的实现模型相比，仅仅一个差别：VLAN中对应的br-ethx，而VXLAN中对应的是br-tun（br-tun是一个混合单词的缩写：Bridge-Tunnel。此时的Tunnel是VXLAN Tunnel。）

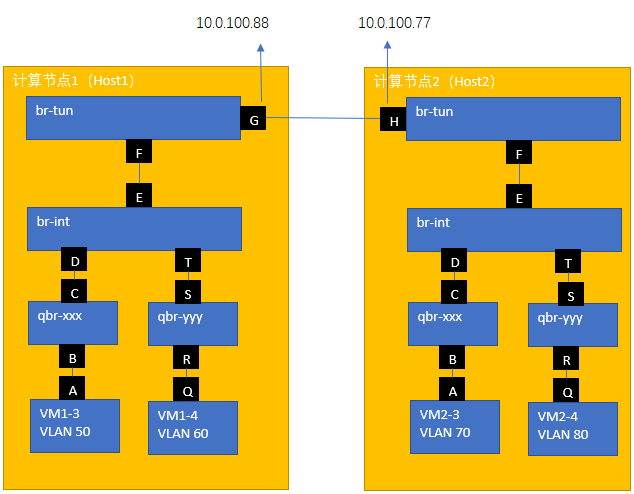

其实，br-ethx是一个OVS，br-tun也是一个OVS。所有说，两者的差别不是实现组件的差别，而是组件所执行功能的差别。br-ethx所执行的一个普通二层交换机的功能，br-tun所执行的是VXLAN中VTEP的功能，上图中两个tun所对应的接口IP分时标识为10.0.100.88和10.0.100.77，这两个IP就是VXLAN的隧道终结点IP。
VXLAN与VLAN一样也存在内外VID的转换。通过VXLAN，就可以明白Neutron为什么要做内外VID的转换。
如下图所示

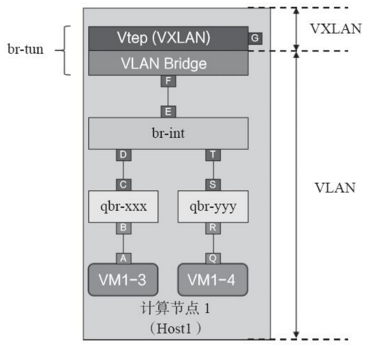

该图吧br-tun一分为二，设想为两部分：上层是VTEP，对VXLAN隧道进行了终结；下层是一个普通的VLAN Bridge。所以，对于Host来说，它有两层网络，虚线以上是VXLAN网络，虚线以下是VLAN网络。如此一来，VXLAN内外VID的转换则变成了不得不做得工作，因为它不仅仅是表面上看起的那样，仅仅是VID数值的转变，而且背后蕴含着网络类型的转变。
VLAN类型的网络并不存在VXLAN这样的问题。当Host遇到VLAN时，它并不会变成两重网络，可为什么要做内外VID的转换呢？这主要是为了避免内部VLAN ID的冲突。内部VLAN ID是体现在br-int上的，而一个Host内装有1个br-int,也就是说VLAN和VXLAN是共用一个br-int.假如VLAN网络不做内外VID的转换，则很可能引发br-int上的内部VLAN ID冲突，如下表。
VXLAN做内外VID转换时，并不知道VLAN的外部VID是什么，所以它就根据自己的算法将内部VID转换为100，结果很不辛，与VLAN网络的外部VID相等。因为VLAN的内部VID没有做转换，仍然等于外部VID，所以两者在br-int上产生了冲突。正是这个原因，所以VLAN类型的网络，也要做内外VID的转换，而且所有的网络类型都需要做VID的转换。这样的话Neutron就能统一掌控，从而避免内部VID的冲突。
VXLAN的转换过程如下：

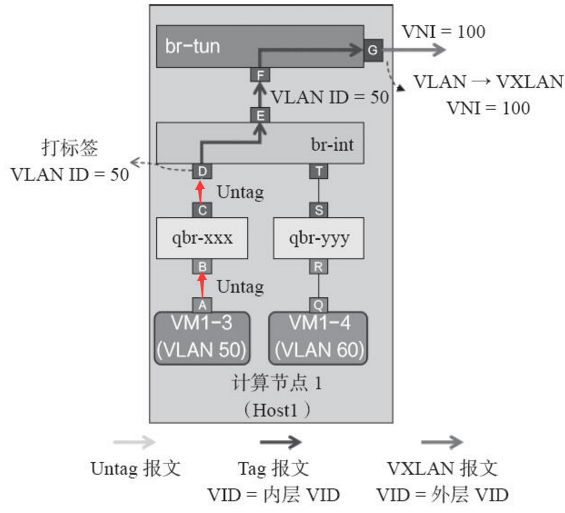

1 出报文的VID转换过程：

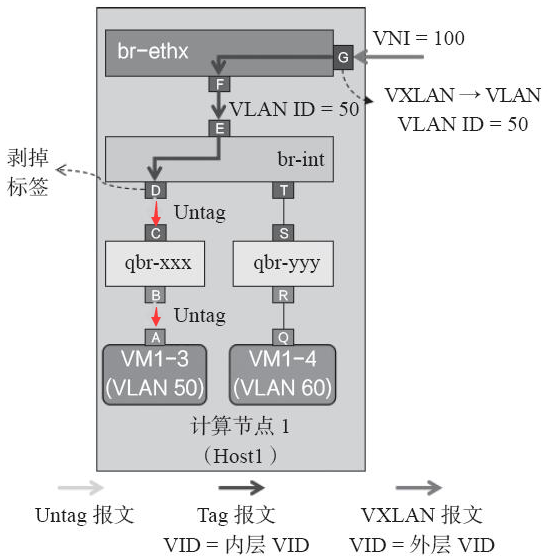

2 入报文VID转换过程如下：
