一.概述

常用文字识别算法主要有两个框架：

CNN+RNN+CTC(CRNN+CTC)
CNN+Seq2Seq+Attention

本文介绍第一种方法。

CRNN是一种卷积循环神经网络结构，用于解决基于图像的序列识别问题，特别是场景文字识别问题。

文章认为文字识别是对序列的预测方法，所以采用了对序列预测的RNN网络。通过CNN将图片的特征提取出来后采用RNN对序列进行预测，最后通过一个CTC的翻译层得到最终结果。说白了就是CNN+RNN+CTC的结构。

CRNN 全称为

Convolutional Recurrent Neural Network，

主要用于端到端地对不定长的文本序列进行识别，不用先对单个文字进行切割，而是将文本识别转化为时序依赖的序列学习问题，就是基于图像的序列识别。

二.CRNN网络结构

整个CRNN网络结构包含三部分，从下到上依次为：

CNN（卷积层），使用深度CNN，对输入图像提取特征，得到

特征图

；
RNN（循环层），使用双向RNN（BLSTM）对

特征序列

进行预测，对序列中的每个特征向量进行学习，并输出预测标签（真实值）分布；
CTC loss（转录层），使用 CTC 损失，把从循环层获取的一系列标签分布转换成最终的标签序列。

端到端OCR的难点在哪儿呢？在于怎么处理不定长序列对齐问题！CRNN OCR其实是借用了语音识别中解决不定长语音序列的思路。与语音识别问题类似，OCR可建模为时序依赖的词汇或者短语识别问题。基于联结时序分类(Connectionist Temporal Classification, CTC)训练RNN的算法，在语音识别领域显著超过传统语音识别算法。一些学者尝试把CTC损失函数借鉴到OCR识别中，CRNN 就是其中代表性算法。CRNN算法输入100*32归一化高度的词条图像，基于7层CNN（普遍使用VGG16）提取特征图，把特征图按列切分（Map-to-Sequence），每一列的512维特征，输入到两层各256单元的双向LSTM进行分类。在训练过程中，通过CTC损失函数的指导，实现字符位置与类标的近似软对齐。

CRNN借鉴了语音识别中的LSTM+CTC的建模方法，不同点是输入进LSTM的特征，从语音领域的声学特征（MFCC等），替换为CNN网络提取的图像特征向量。CRNN算法最大的贡献，是把CNN做图像特征工程的潜力与LSTM做序列化识别的潜力，进行结合。它既提取了鲁棒特征，又通过序列识别避免了传统算法中难度极高的单字符切分与单字符识别，同时序列化识别也嵌入时序依赖（隐含利用语料）。在训练阶段，CRNN将训练图像统一缩放100×32（w × h）；在测试阶段，针对字符拉伸导致识别率降低的问题，CRNN保持输入图像尺寸比例，但是图像高度还是必须统一为32个像素，卷积特征图的尺寸动态决定LSTM时序长度。这里举个例子

现在输入有个图像，为了将特征输入到Recurrent Layers，做如下处理：

首先会将图像缩放到 32×W×1 大小

然后经过CNN后变为 1×（W/4）× 512

接着针对LSTM，设置 T=(W/4) ， D=512 ，即可将特征输入LSTM。

LSTM有256个隐藏节点，经过LSTM后变为长度为T × nclass的向量，再经过softmax处理，列向量每个元素代表对应的字符预测概率，最后再将这个T的预测结果去冗余合并成一个完整识别结果即可。

1.CNN

卷积层的结构图：

这里有一个很精彩的改动，一共有四个最大池化层，但是最后两个池化层的窗口尺寸由 2×2 改为 1×2，也就是图片的高度减半了四次（除以
$2^4$
），而宽度则只减半了两次（除以
$2^2$
），这是因为文本图像多数都是高较小而宽较长，所以其feature map也是这种高小宽长的矩形形状，如果使用1×2的池化窗口可以尽量保证不丢失在宽度方向的信息，更适合英文字母识别（比如区分i和l）。

CRNN 还引入了BatchNormalization模块，加速模型收敛，缩短训练过程。

输入图像为灰度图像（单通道）；高度为32，这是固定的，图片通过 CNN 后，高度就变为1，这点很重要；宽度为160，

宽度也可以为其他的值，但需要统一

，所以输入CNN的数据尺寸为 (channel, height, width)=(1, 32, 160)。

CNN的输出尺寸为 (512, 1, 40)。即 CNN 最后得到512个特征图，每个特征图的高度为1，宽度为40。

注意：最后的卷积层是一个2*2,s=1,p=0的卷积，此时也是相当于将feature map放缩为原来的1/2,所以整个CNN层将图像的h放缩为原来的
$\frac{1}{2^4 \times 2}=\frac{1}{32}$
，所以最后CNN输出的featuremap的高度为1。
assert imgH % 16 == 0, 'imgH has to be a multiple of 16'
在程序中，图像的h必须为16的整数倍。
assert h == 1, "the height of conv must be 1"
前向传播时，CNN得到的featuremap的h必须为1。

最后CNN得到的featuremap尺度为512x1x16

2.Map-to-Sequence

我们是不能直接把 CNN 得到的特征图送入 RNN 进行训练的，需要进行一些调整，根据特征图提取 RNN 需要的特征向量序列。

现在需要从 CNN 模型产生的特征图中提取特征向量序列，每一个特征向量（如上图中的一个红色框）在特征图上

按列

从左到右生成，每一列包含512维特征，这意味着第 i 个特征向量是所有的特征图第 i 列像素的连接，这些特征向量就构成一个序列。

由于卷积层，最大池化层和激活函数在局部区域上执行，因此它们是平移不变的。因此，特征图的每列（即一个特征向量）对应于原始图像的一个矩形区域（称为感受野），并且这些矩形区域与特征图上从左到右的相应列具有相同的顺序。特征序列中的每个向量关联一个感受野。

具体来讲，这40个序列向量，分别以stride=4，与原图相对应，用来对原图的相关区域进行分类。

这些特征向量序列就作为循环层的输入，每个特征向量作为 RNN 在一个时间步（time step）的输入。

3.RNN

因为 RNN 有梯度消失的问题，不能获取更多上下文信息，所以 CRNN 中使用的是 LSTM，LSTM 的特殊设计允许它捕获长距离依赖。

LSTM 是单向的，它只使用过去的信息。然而，在基于图像的序列中，两个方向的上下文是相互有用且互补的。将两个LSTM，一个向前和一个向后组合到一个双向LSTM中。此外，可以堆叠多层双向LSTM，深层结构允许比浅层抽象更高层次的抽象。

这里采用的是两层各256单元的双向 LSTM 网络：

通过上面一步，我们得到了40个特征向量，每个特征向量长度为512，在 LSTM 中一个时间步就传入一个特征向量进行分类，这里一共有40个时间步。

我们知道一个特征向量就相当于原图中的一个小矩形区域，RNN 的目标就是预测这个矩形区域为哪个字符，即根据输入的特征向量，进行预测，得到所有字符的softmax概率分布，这是一个长度为字符类别数的向量，作为CTC层的输入。

因为每个时间步都会有一个输入特征向量
$x^T$
，输出一个所有字符的概率分布
$y^T$

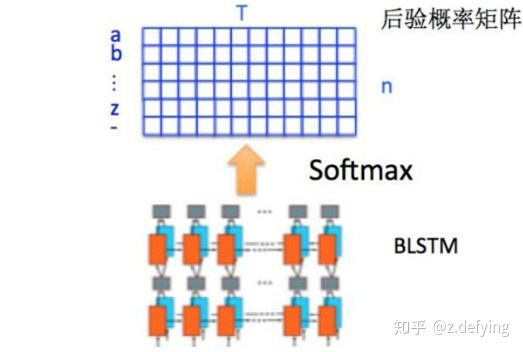

，所以输出为 40 个长度为字符类别数的向量构成的后验概率矩阵。

如下图所示：

然后将这个后验概率矩阵传入转录层。

该部分源码如下：

self.rnn = nn.Sequential(
            BidirectionalLSTM(512, nh, nh),
            BidirectionalLSTM(nh, nh, nclass))

然后参数设置如下：

nh=256
nclass = len(opt.alphabet) + 1
nc = 1

其中双向LSTM的实现如下：

class BidirectionalLSTM(nn.Module):

    def __init__(self, nIn, nHidden, nOut):
        super(BidirectionalLSTM, self).__init__()

        self.rnn = nn.LSTM(nIn, nHidden, bidirectional=True)
        self.embedding = nn.Linear(nHidden * 2, nOut)

    def forward(self, input):
        recurrent, _ = self.rnn(input)
        T, b, h = recurrent.size()
        t_rec = recurrent.view(T * b, h)

        output = self.embedding(t_rec)  # [T * b, nOut]
        output = output.view(T, b, -1)

        return output

所以第一次LSTM得到的output=[40*256,256],然后view成output=[40,256,256]

第二次LSTM得到的结果是output=[40*256,nclass],然后view成output=[40,256,nclass]

4.CTC loss

这算是 CRNN 最难的地方，这一层为转录层，转录是将 RNN 对每个特征向量所做的预测转换成标签序列的过程。数学上，转录是根据每帧预测找到具有最高概率组合的标签序列。

端到端OCR识别的难点在于怎么处理不定长序列对齐的问题！OCR可建模为时序依赖的文本图像问题，然后使用CTC（Connectionist Temporal Classification, CTC）的损失函数来对 CNN 和 RNN 进行端到端的联合训练。

4.1序列合并机制

我们现在要将 RNN 输出的序列翻译成最终的识别结果，RNN进行时序分类时，不可避免地会出现很多冗余信息，比如一个字母被连续识别两次，这就需要一套去冗余机制。

比如我们要识别上面这个文本，其中 RNN 中有 5 个时间步，理想情况下 t0, t1, t2 时刻都应映射为“a”，t3, t4 时刻都应映射为“b”，然后将这些字符序列连接起来得到“aaabb”，我们再将连续重复的字符合并成一个，那么最终结果为“ab”。

这似乎是个比较好的方法，但是存在一个问题，如果是book，hello之类的词，合并连续字符后就会得到 bok 和 helo，这显然不行，所以 CTC 有一个blank机制来解决这个问题。

我们以“-”符号代表blank，

RNN 输出序列时，在文本标签中的重复的字符之间插入一个“-”

，比如输出序列为“bbooo-ookk”，则最后将被映射为“book”，即有blank字符隔开的话，连续相同字符就不进行合并。

即对字符序列先删除连续重复字符，然后从路径中删除所有“-”字符，这个称为解码过程，而编码则是由神经网络来实现。引入blank机制，我们就可以很好地解决重复字符的问题。

相同的文本标签可以有多个不同的字符对齐组合，例如，“aa-b”和“aabb”以及“-abb”都代表相同的文本(“ab”)，但是与图像的对齐方式不同。更总结地说，一个文本标签存在一条或多条的路径。

4.2训练阶段

在训练阶段，我们需要根据这些概率分布向量和相应的文本标签得到损失函数，从而训练神经网路模型，下面来看看如何得到损失函数的。

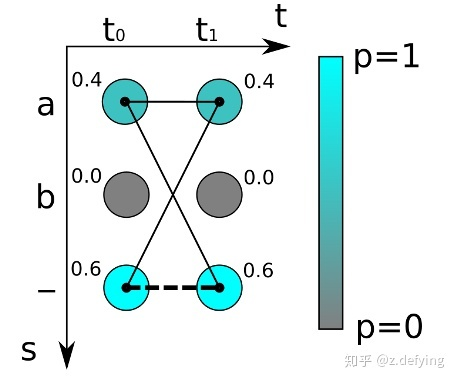

如上图，对于最简单的时序为 2 的字符识别，有两个时间步长(t0，t1)和三个可能的字符为“ａ”，“ｂ”和“-”，我们得到两个概率分布向量，如果采取最大概率路径解码的方法，则“–”的概率最大，即真实字符为空的概率为0.6*0.6=0.36。

但是为字符“ａ”的情况有多种对齐组合，“aa”, “a-“和“-a”都是代表“ａ”，所以，输出“ａ”的概率应该为三种之和：

0.4 * 0.4 + 0.4 * 0.6 + 0.6 * 0.4 = 0.16 + 0.24 + 0.24 = 0.64

所以“ａ”的概率比空“”的概率高！如果标签文本为“a”，则通过计算图像中为“a”的所有可能的对齐组合（或者路径）的分数之和来计算损失函数。

所以对于 RNN 给定输入概率分布矩阵为，T 是序列长度，最后映射为标签文本
$l$
的总概率为：

$p(l | x)=\sum_{\pi \in \mathbb{B}^{-1}(l)} p(\pi | x)$

其中
$B^{-1}_l$
代表从序列到序列的映射函数 B 变换后是文本 l 的所有路径集合，而
$\pi$
则是其中的一条路径。每条路径的概率为各个时间步中对应字符的分数的乘积。

类似普通的分类，CTC的损失函数O定义为负的最大似然，为了计算方便，对似然取对数。

我们就是需要训练网络使得这个概率值最大化，类似于普通的分类，CTC的损失函数定义为概率的负最大似然函数，为了计算方便，对似然函数取对数。

$O=-\ln \left(\prod_{(x, z) \in S} p(l | x)\right)=-\sum_{(x, z) \in S} \ln p(l | x)$

通过对损失函数的计算，就可以对之前的神经网络进行反向传播，神经网络的参数根据所使用的优化器进行更新，从而找到最可能的像素区域对应的字符。

这种通过映射变换和所有可能路径概率之和的方式使得 CTC 不需要对原始的输入字符序列进行准确的切分。

4.3测试阶段

在

测试阶段

，过程与训练阶段有所不同，我们用训练好的神经网络来识别新的文本图像。这时候我们事先不知道任何文本，如果我们像上面一样将每种可能文本的所有路径计算出来，对于很长的时间步和很长的字符序列来说，这个计算量是非常庞大的，这不是一个可行的方案。

我们知道 RNN 在每一个时间步的输出为所有字符类别的概率分布，即一个包含每个字符分数的向量，我们取其中最大概率的字符作为该时间步的输出字符，然后将所有时间步得到一个字符进行拼接得到一个序列路径，即最大概率路径，再根据上面介绍的合并序列方法得到最终的预测文本结果。

在输出阶段经过 CTC 的翻译，即将网络学习到的序列特征信息转化为最终的识别文本，就可以对整个文本图像进行识别。

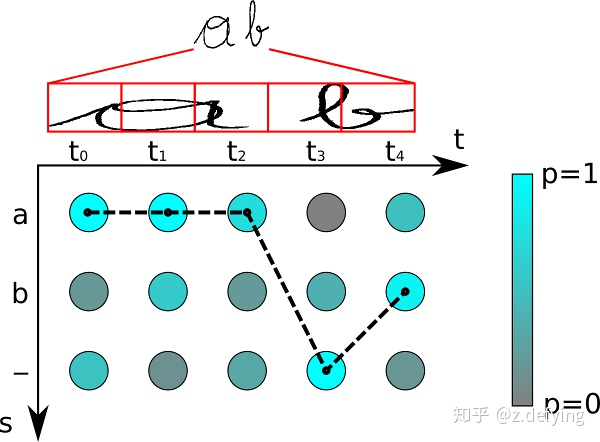

比如上面这个图，有5个时间步，字符类别有“a”, “b” and “-” (blank)，对于每个时间步的概率分布，我们都取分数最大的字符，所以得到序列路径“aaa-b”，先移除相邻重复的字符得到“a-b”，然后去除blank字符得到最终结果：“ab”。

4.4总结

预测过程中，先使用标准的CNN网络提取文本图像的特征，再利用BLSTM将特征向量进行融合以提取字符序列的上下文特征，然后得到每列特征的概率分布，最后通过转录层(CTC)进行预测得到文本序列。

利用BLSTM和CTC学习到文本图像中的上下文关系，从而有效提升文本识别准确率，使得模型更加鲁棒。

在训练阶段，CRNN 将训练图像统一缩放为160×32（w × h）；在测试阶段，针对字符拉伸会导致识别率降低的问题，CRNN 保持输入图像尺寸比例，但是图像高度还是必须统一为32个像素，卷积特征图的尺寸动态决定 LSTM 的时序长度（时间步长）。

五.补充说明

5.1RCNN的编码

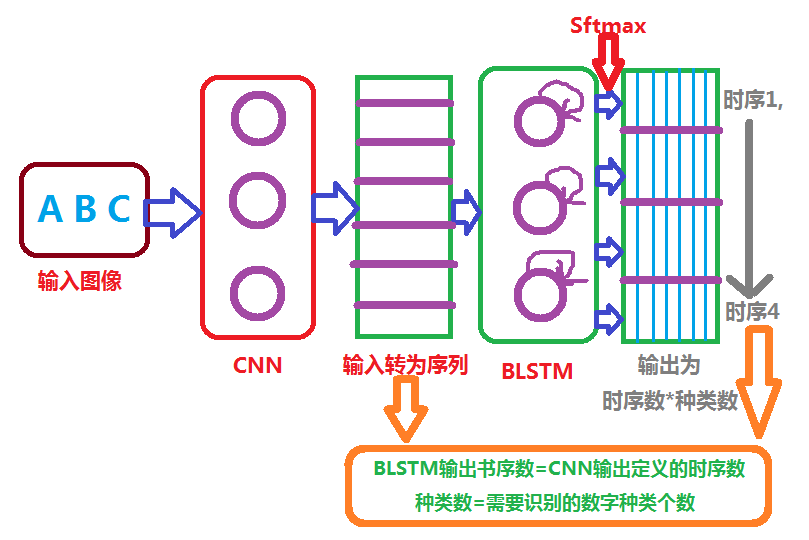

假设有26个英文字母要识别，那么种类数=27（还有一个空白blank字符）

假设CNN输出以50个序列为基准（读者这里看不懂就去看RNN识别手写数字识别），序列太大训练不准，识别结果会漏字母。序列太小训练不准，识别会多字母。

5.2CTC详解

如下图，为了便于读者理解，简化了RNN的结构，只有单向的一层LSTM，把声学建模单元选择为字母{a-z}，并对建模单元字符集做了扩展，且定义了从输出层到最终label序列的多对一映射函数，使得RNN输出层能映射到最终的label序列。

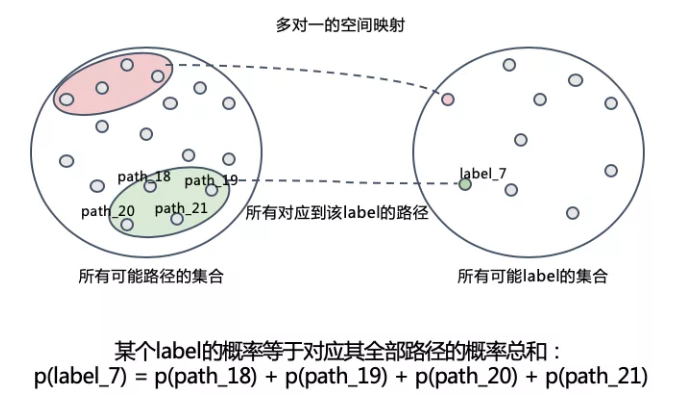

所以，如果要计算𝒑(𝒛│𝒙)，可以累加其对应的全部输出序列(也即映射到最终label的“路径”)的概率即可，如下图。

如下图，基于RNN条件独立假设，即可得到CTC Loss函数的定义：

假定选择单层LSTM为RNN结构，则最终的模型结构如下图：

由于直接暴力计算 𝒑(𝒛│𝒙)的复杂度非常高，作者借鉴HMM的Forward-Backward算法思路，利用动态规划算法求解。

如下图，为了更形象表示问题的搜索空间，用X轴表示时间序列， Y轴表示输出序列，并把输出序列做标准化处理，输出序列中间和头尾都加上blank，用

l

表示最终标签，

l’

表示扩展后的形式，则由2|

l

| + 1 = 2|

l’

|，比如：

l=

apple =>

l’=

_a_p_p_l_e_
