一.硬件方案

        本设计采用单片机作为数据处理与控制单元，为了进行数据处理，通过光敏电阻来感应光强弱变化，经过ADC0804转换，直接将数字信号送入到单片机中进行数据处理。单片机数据处理之后，将光照强度发送到LED进行显示,并通过和LED进行声光。

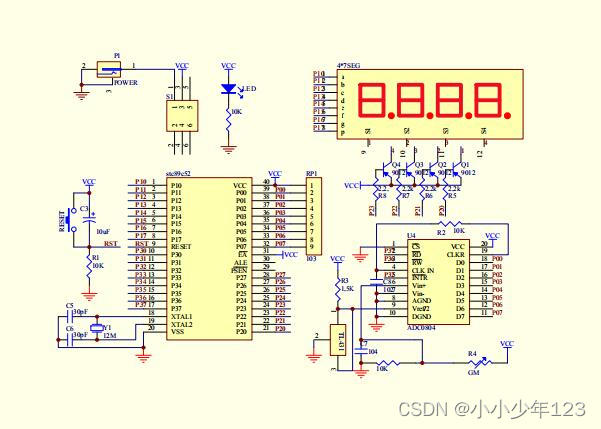

        整体电路主要由51单片机最小系统，数码管显示模块，光线检测模块，0804模数转换模块及按键模块；原理图如图：

        Protues仿真图如下：

二.设计功能

（1）采用四位数码管显示光线值；
（2）采用光敏电阻检测光线，ADC0804模数转换芯片将模拟量转换成数字量；
（3）光强分0-600等级。

三.软件设计

主程序源码

unsigned char read()          //读AD转换值
 {
   unsigned char r;
   P0=0xff;                   //P0口复位
   _nop_();                      //延时
   adc_rd=0;                  //rd拉低
   _nop_();                      //延时
   r=P0;                       //读取P0口数据
   _nop_();                      //延时
   adc_rd=1;                  //rd拉高
   return(r);                  //返回读到的数据
 }

void fw(unsigned char dat)      //将读到的数据处理
{
 unsigned int i;
 i=dat*2.353;            //将ad数据计算得到一个介于0-600之间的数值
 Disbuf[0]=i/100;        //将数据/1000得到千位（显示的百位）
 Disbuf[1]=(i%100)/10;//将数据/100得到百位（显示的十位）
 Disbuf[2]=(i%100)%10;//将数据/10得到十位（显示的个位）
}

main()                   //主函数
 {
 unsigned char p;
  while(1)             //循环
    {
     adc();             //ad初始化
     display();           //显示函数
     fw(read());       //读到电压值处理数据
     for(p=0;p<20;p++) display();//显示函数循环20次，防止电压值跳动
    }
 }

资料链接：https://pan.baidu.com/s/1Iim7wf5gtHdUVb4YAl7Erg?pwd=7fru
提取码：7fru
