交换机设备简介

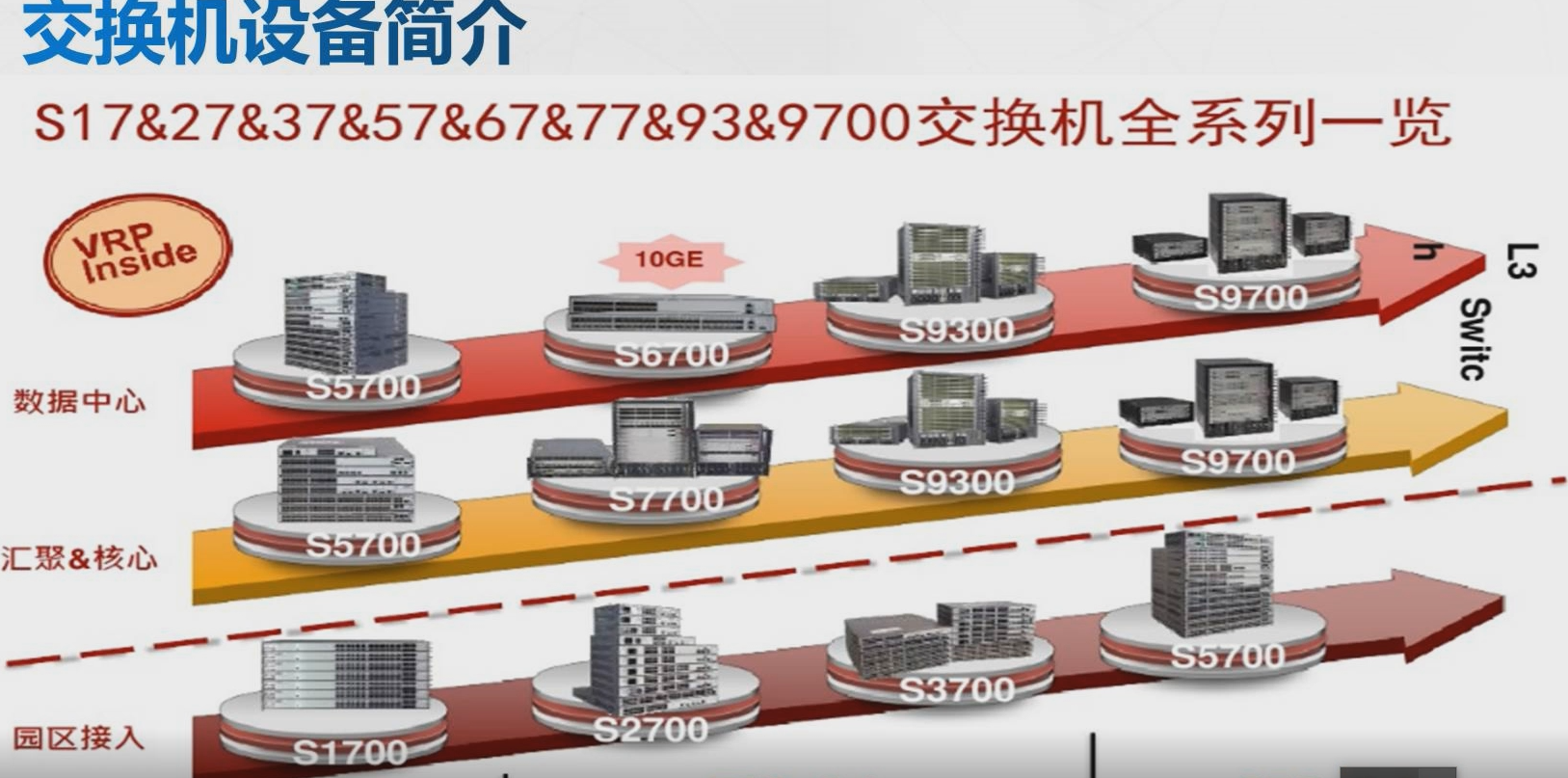

一、简单了解一下交换机
交换机的品牌众多，像Cisco（思科）、华为、H3C、TP-Link、神州数码、锐捷等厂家都生产了很多不同型号的交换机。
Cisco交换机产品系列
常见的有：Cisco2960系列、Cisco3560系列、Cisco4500系列和Cisco6500系列；
H3C交换机产品系列
核心层代表：S10500、S9500E、S7500E、S7500等；
汇聚层代表：S5500-EI/SI、S5510、S5120-EI/SI、S5600等；
接入层代表：S3100-EI/SI、S3600-EI/SI、S3610等。
总结：设备的系列号越高，其功能越强大，稳定性越好，背板带宽越高，但价格也越贵，不同型号设备可以实现的企业需求以及具体的应用环境也不同。
背板带宽：指交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量，背板带宽标示着交换机的数据交换能力，单位是Gb/s。
二、交换机的工作原理
交换机会根据MAC地址智能转发数据帧，不会把收到的每个数据信息都以广播的方式发给客户端，交换机存储的MAC地址表将MAC地址和交换机的接口编号对应在一起，每当交换机收到客户端发送的数据帧时，就会根据MAC地址表的信息判断该如何转发。
交换机的转发原理
1、基于源MAC地址转发
2、基于已知目标MAC地址转发
3、当目标MAC地址未知时，泛洪（广播）处理
4、交换机收到广播/组播帧时，无条件泛洪处理
5、交换机一个接口可以学习多个MAC地址
6、交换机学习到同一个MAC地址，但是从不同的端口学习到的，此时将此MAC与后学习到的端口绑定起来
三、交换机以太网工作模式
单工、双工和全双工
单工：单工数据传输是指两个数据站之间只能沿单一方向传输数据，如：麦克风到扬声器。
半双工：半双工数据传输使两个数据站之间可以实现双向数据传输，但是不能同时进行，如：手持对讲机两个人都可以讲话，但是只能一个说一个听，但是不能同时进行。
全双工：全双工数据传输是在两个数据站之间可双向且同时进行数据传输的模式，如：打电话的双方可以同时说话，不需要等到对方说完。
交换机以太网的接口速率
1、接口连接时进行协商
2、协商失败时则无法正常通信
四、华为交换机的命令代码
<Huawei>system-view
1、历史命令查询
[Huawei] display history-command
2、配置主机名
<Huawei> system-view
[Huawei] sysname Router1
3、状态信息查询
<Huawei>display version ####查看VRP版本
<Huawei>display users ####查看用户终端信息
4、进入接口模式并查看信息
<Huawei>sys
[Huawei]int e0/0/1
[Huawei-GigabitEthernet0/0/1]dis this ####查看当前视图下的配置信息
5、配置文件管理命令
[Huawei]display saved-configuration ###查看设备保存的信息
[Huawei]display current-configuration ###查看设备当前配置的信息
<Huawei>reset saved-configuration ###擦除存储设备中的配置文件
<Huawei>compare configuration ###比较当前配置信息与存储设备中的保存文件是否一致
6、关闭华为的信息提示中心
[Huawei]undo info-center enable
或者
<Huawei>undo terminal monitor
7、永不超时
[Huawei]user-interface console 0
[Huawei-ui-console0]idle-timeout 0 0
8、配置双工及速率命令
<Huawei>sys
[Huawei]int g0/0/1
[SW1-Ethernet0/0/1]undo negotiation auto ###关闭自动协商
[SW1-Ethernet0/0/1]speed 100 ###调至速率100M
[SW1-Ethernet0/0/1]duplex full ###调至全双工模式， 解释：full：Full-Duplex（全双工模式） half：Half-Duplex（半双工模式）
9、保存配置
<Huawei>save
10、设置远程登录密码
[Huawei]user-interface vty 0 4 #0是初始值，4是结束值。表示可同时打开5个会话进入交换机去配置命令
[Huawei-ui-vty0-4]authentication-mode password
[Huawei-ui-vty0-4]set authentication password simple 222
[Huawei-ui-vty0-4]user privilege level 3
[Huawei-ui-vty0-4]dis this
用SecureCRT链接eNSP
●双击打开某台设备有【视图】和【配置】，打开【配置】---窗口配置：串口号：2000 ###这个是端口号
●打开SecureCRT 点击【链接】---【Protocol】Telnet----【Hostname】127.0.0.1----【Prot】2000
●当前终端被打开---断开【disconnect】----会话【session options】-----强制每次一个字符模式【Force charater at atime mode】---保存【OK】
●右击当前终端---链接【reconnect】
