一、线性标注
(1)快捷键:DLI

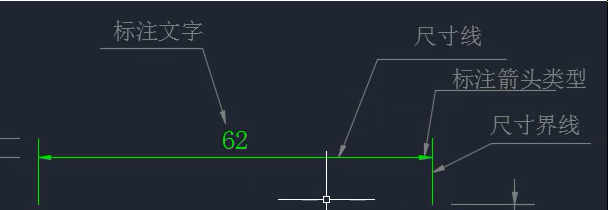

(2)标注由尺寸线、尺寸界限、尺寸文字组成。
(3)标注两点之间的水平距离或者垂直距离,根据鼠标来进行判断。
二、线性标注详解
(1)快捷键:DLI
(2)线性标注里的多行文字可以输入数字或者字母。
(3)可以用文字功能(T)对标注文字更改,也可以直接双击标注文字进行编辑。注意,更改后不再显示真实值,应急处理不推荐。
(4)线性标注里的角度和旋转功能不一样,一个针对的是文字,一个针对的是尺寸界限。
(5)尺寸文字不允许有线穿过,可以采用倾斜样式。
三、对齐标注角度标注
(1)对齐标注快捷键:dal,标注两点之间的直线距离。
(2)角度标注快捷键:dan,标注两斜线之间的夹角。可以标注弧线的角度。
四、半径标注直径标注
(1)半径标注快捷键:dra
(2)直径标注快捷键:ddi
(3)直径符号文字输入:%%C。

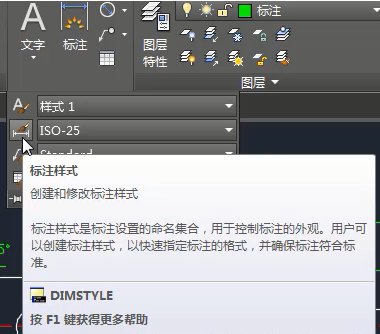

五、标注样式

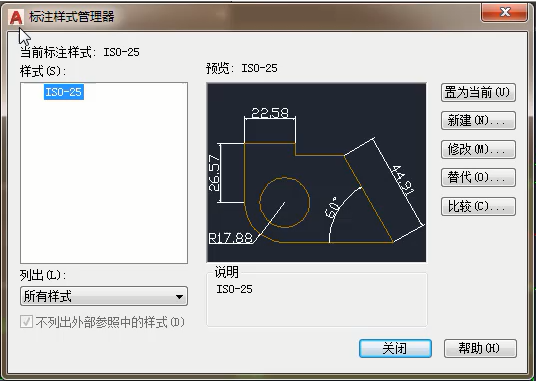

(1)标注样式管理器快捷键:D

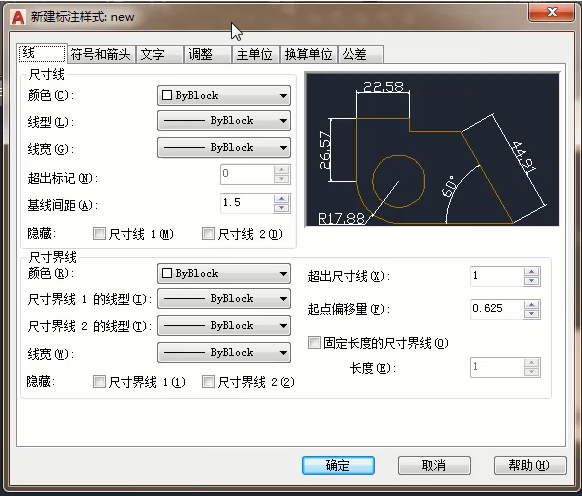

(2)默认的标注样式不要更改,要新建一个属于自己的标注样式。
六、引线标注
单引线标注
(1)快捷键:LE
(2)单引线标注在工具栏里找不到,只能快捷键启动。
(3)角度符号输入:%%d。
(4)引线标注里文字宽度为0,指的是采用文字的默认宽度。
(5)使用流程
LE->指向点-引向点->文字终点->文字高度
(6)文件位置改变,要使用分解X
七、全局比例
(1)自带的标注样式管理器里面的参数大多都不需要更改,都是国家标准。
(2)双击滚轮键(中键)可以显示整个图形。

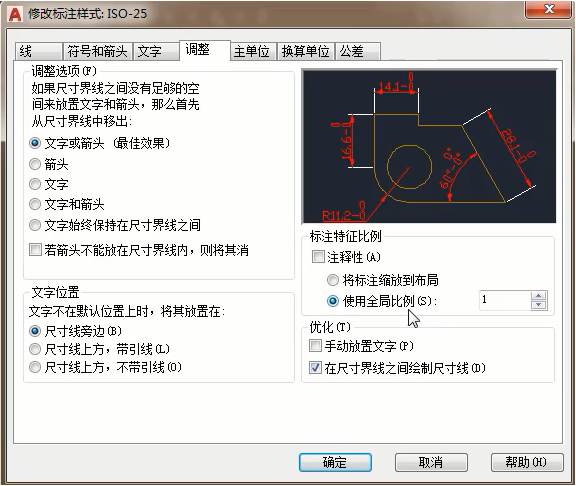

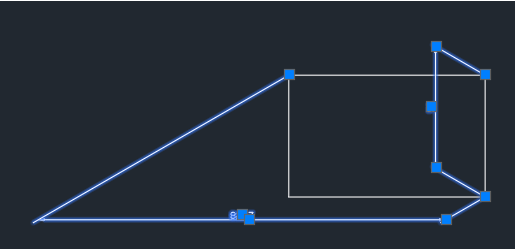

(3)当文字或者箭头太小,应新建一个标注样式设置全局比例来调整整个标注样式。
(4)全局比例只能用于当前文档。
八、单行及多行文字
(1)单行文字快捷键:DT
(2)单行文字可以设置旋转角度,没一行都是一个单独可以编辑的对象。
(3)多行文字快捷键:T
(4)多行文字创建的文字是一个整体,双击即可进入编辑。完成输入之后可以按ctrl+enter确定完成。

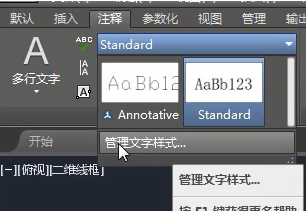

九、文字样式
(1)中文不支持大字体
(2)跟标注样式类似,当前样式不允许删除,自带的标准文字样式不要更改,新建一个属于自己的文字样式。
(3)当遇到文字显示“?”的时候,可以更改文字样式里的字体。
