前言
小编前一周在编写数据库文档时，涉及到ER图的设计和数据库的生成，不再使用之前机械式的手动设计ER图和添加一张张
表了，下面小编将这种方法分享给大家。
一、 构建ER模型图
1

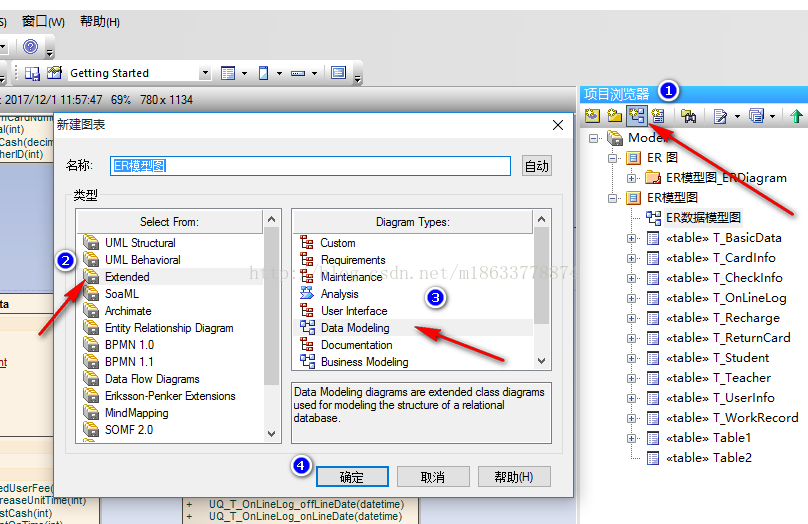

.新建一个图表，选择Extended，最后选择“Date Modeling”。
2.设计ER数据模型图，将打算设计的几张表，都画出来，注意所有需要的字段要写全，类型标明，并设计表与表之间的联系。
如下图设计过程：

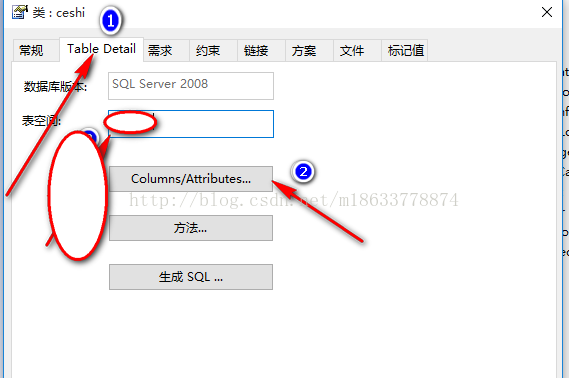

（1）编辑Table类，Table Detail 中选择“Columns/Attributes”;

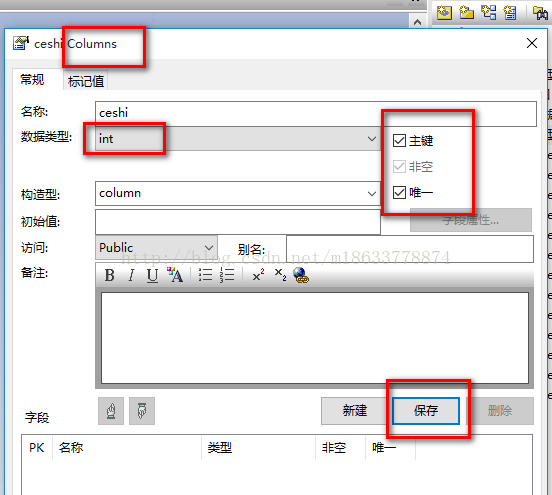

（2）设置列的性质，选择主键、数据类型等，然后保存；
（3）设计成功，选中表，右击“生成SQL”。

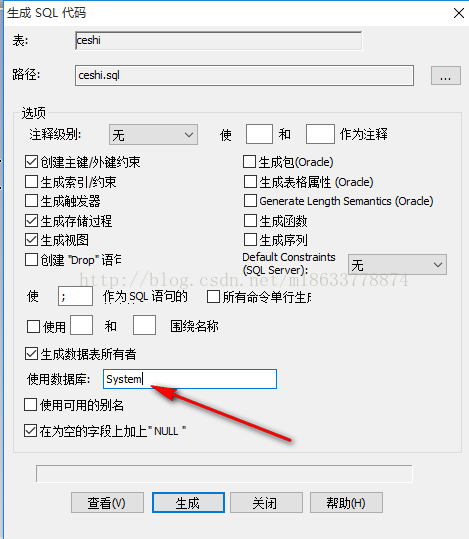

（4）注意选择生成的数据库。
二、 生成SQL文件

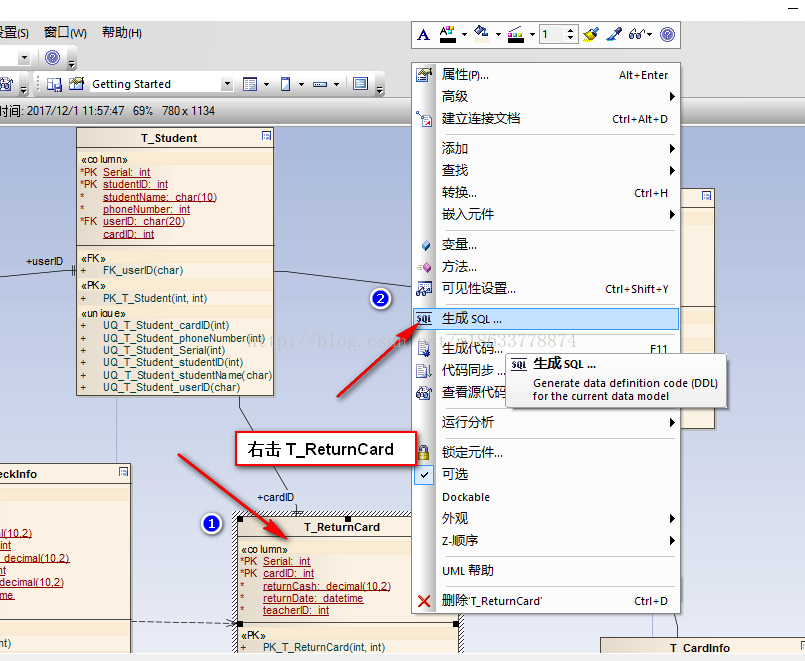

1.生成SQL文件，每张表单独操作生成的。选中一张表T_ReturnCard，右击选中“生成SQL”。
2.同理，操作其他表，生成结果。
3.全选SQL文件，右击打开（在安装Sql Server的前提下），便可以全部在Sql Server查询窗口中打开，之后执行。
三、 转换ER实体联系图

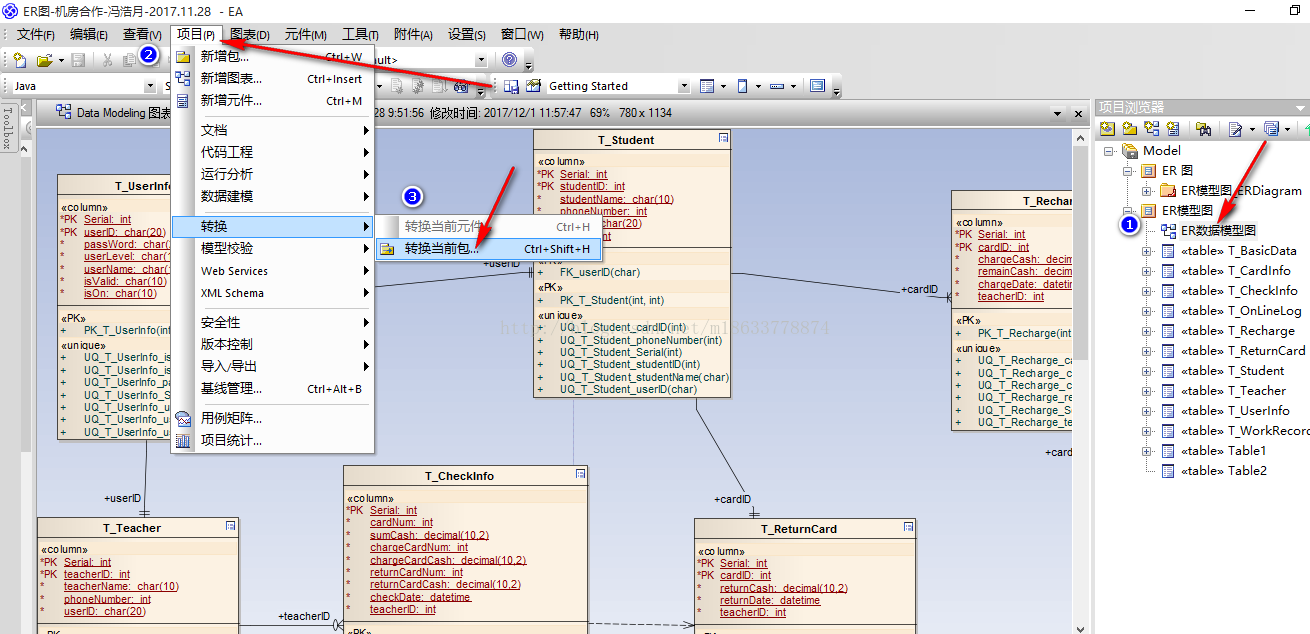

1.打开ER数据模型图的界面，选择项目——转换——转换当前包。

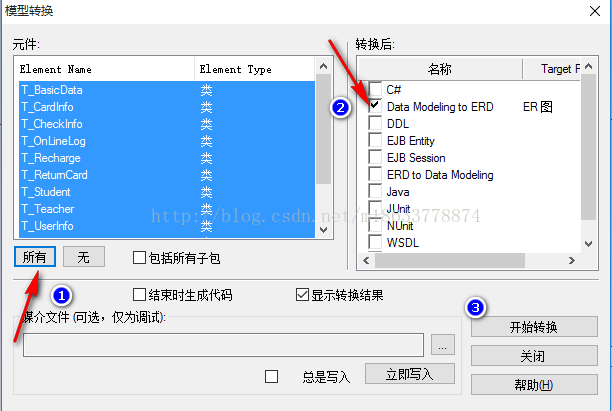

2.选中所有的表，选择“Data Modeling to ERD”

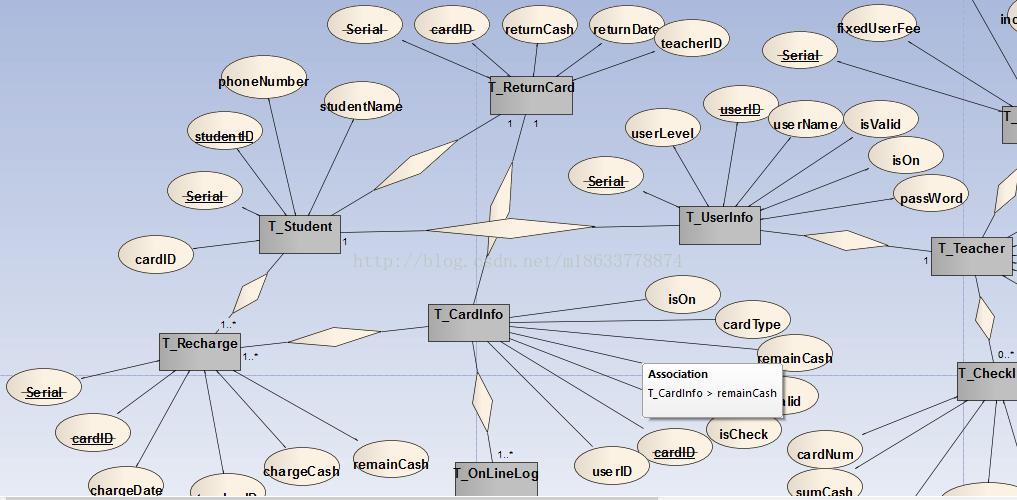

3.生成成功！
小结
工欲善其事必先利其器，掌握好一款工具的使用，对于我们编写文档，开发软件提供了便利的条件，当然还有一些使用不成熟的地方，欢迎各位博友提出宝贵的意见！
