Blend 混合操作

混合操作作用于在所有计算已经结束， 已经决定将当前计算结果输出到帧缓冲中是，如何输出到帧缓冲中，是直接替换原来的，还是一加一的混合。
混合操作有两个对象，源和目标
Blend混合总共有十种可选类型
One 值为1，使用此因子来让帧缓冲区源颜色或是目标颜色完全的通过。
zero 值为0，使用此因子来删除帧缓冲区源颜色或目标颜色的值。
SrcColor 使用此因子为将当前值乘以帧缓冲区源颜色的值
SrcAlpha 使用此因子为将当前值乘以帧缓冲区源颜色Alpha的值。
DstColor 使用此因子为将当前值乘以帧缓冲区目标颜色的值。
DstAlpha 使用此因子为将当前值乘以帧缓冲区目标颜色Alpha分量的值。
OneMinusSrcColor 使用此因子为将当前值乘以(1 -帧缓冲区源颜色值)
OneMinusSrcAlpha 使用此因子为将当前值乘以(1 -帧缓冲区源颜色Alpha分量的值)
OneMinusDstColor 使用此因子为将当前值乘以(1 –目标颜色值)
OneMinusDstAlpha 使用此因子为将当前值乘以(1 –目标Alpha分量的值)

使用方法如：

Blend One Zero

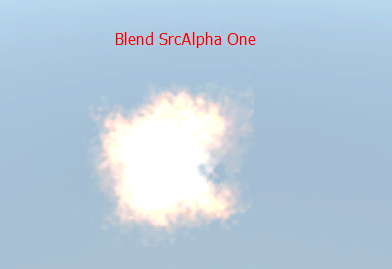

Blend SrcAlpha One 等

在代码中运用如下

Shader "Custom/PassFive" {
    Properties {
        //定义一个贴图
        _MainTex ("Base (RGB)", 2D) = "white" {}
    }
    SubShader
    {
        Tags {"RenderType" = "Opaque" "IGNOREPROJECTOR" = "TRUE" "QUEUE" = "Transparent"}
        LOD 200

        Pass
        {
            //AlphaTest Greater 0.6
            //AlphaTest Less 0.5
            //AlphaTest Greater 0.4
            //AlphaTest Less 0.9

            //Blend SrcAlpha OneMinusSrcAlpha
            Blend SrcColor OneMinusSrcColor

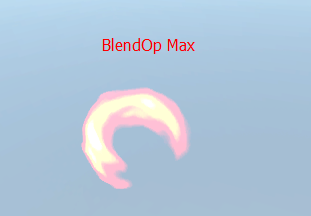

//BlendOp Max
            //BlendOp Min
            //BlendOp Sub
            //BlendOp RevSub
            // 通过绑定固定通道来使用定点色
            BindChannels
            {
                Bind "Vertex", vertex     // 绑定定点
                Bind "Normal", normal
                Bind "Color", color
                Bind "Texcoord", texcoord0
                Bind "Texcoord", texcoord1
            }

            //给材质设置 贴图
            SetTexture [_MainTex]
            {
                Combine texture * primary double
            }
        }
    }
    FallBack "Diffuse"
}
