一、x86_64中的寄存器

x86_64架构中的寄存器可分为以下几类：

• 通用寄存器 (General-Purpose registers)
• 状态和控制寄存器（RFLAGS register）
• 指令寄存器 (RIP)
• XMM寄存器
• 浮点控制和状态寄存器 (MXCSR)
• 等等

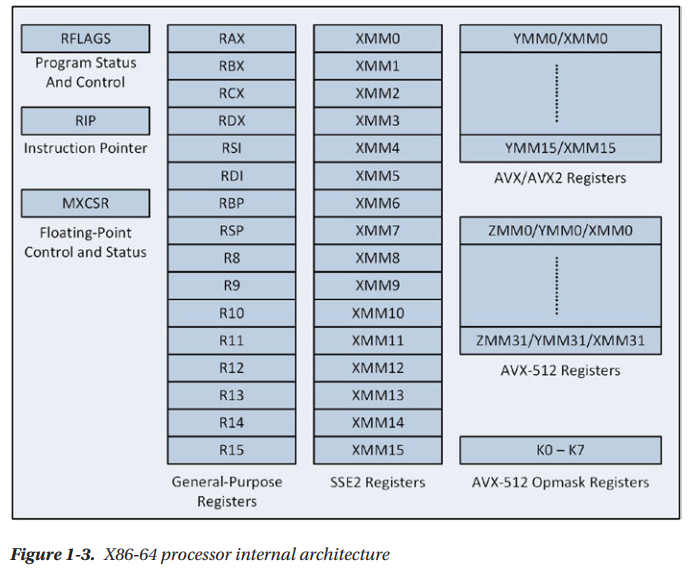

如下图所示：

通用寄存器

通用寄存器主要用于完成一些通用的功能，包括算数运算、逻辑运算、比较运算、数据转移、地址计算，还可以临时存放常量、中间结果、指针等内容。

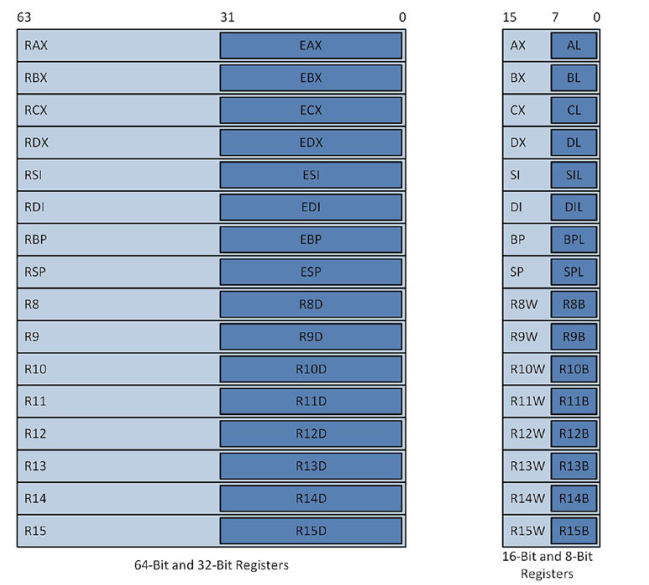

x86_64中的通用寄存器如下：



x86_64中的一个通用寄存器有4种用法。以RAX为例：

• 可以被当做RAX使用——64位
• 可以被当做EAX使用——32位
• 可以被当做AX使用——16位
• 可以被当做AL使用——8位

对于通用寄存器的用途，有一些隐含的规定，有时候某些指令必须使用特定的寄存器来进行操作，例如：

• 有符号乘法指令

imul

  默认会将乘积存放在RDX:RAX，EDX:EAX，DX:AX，或AX中。
• 有符号除法指令

idiv

  默认要求被除数放在RDX:RAX，EDX:EAX，DX:AX，或AX中。
• x86的字符串操作要求源操作数和目的操作数的地址分别存放在RSI和RDI中
• RBP是栈基址指针，RSP是栈顶指针。通常，x86_64中的栈的操作单位是

  8字节

  ，有些运行环境也可能是16字节。
• 等等

RFLAGS寄存器

x86_64中，RFLAGS是一个64位寄存器，其每一个比特位有不同的含义。

其中，最常用的标记位有：

• 进位标识 CF：

  无符号数

  的算数运算产生溢出会导致CF被设置；寄存器移位指令也可能会导致CF被设置；等等
• 溢出标识 OF：两个

  有符号数

  的算数运算可能导致OF被设置
• 奇偶校验位 PF
• 符号位 SF：用于标识算数指令和逻辑运算指令运算结果的符号
• 零标识位 ZF：用于标识算数指令和逻辑运算指令运算结果是不是0

RFLAGS寄存器中每一位的含义可以参考：https://en.wikipedia.org/wiki/FLAGS_register

RFLAGS中每一位何时被设置可以参考：http://www.c-jump.com/CIS77/ASM/Instructions/I77_0070_eflags_bits.htm

每个指令对RFLAGS中标记位的影响可以参考该指令相关的文档

指令寄存器

指令寄存器（RIP）包含下一条将要被执行的指令的逻辑地址。

通常情况下，每取出一条指令后，RIP会自增指向下一条指令。在x86_64中RIP的自增也即偏移8字节。

但是RIP并不总是自增，也有例外，例如

call

指令和

ret

指令。

call

指令会将当前RIP的内容压入栈中，将程序的执行权交给目标函数；

ret

指令则执行出栈操作，将之前压入栈的8个字节的RIP地址弹出，重新放入RIP。

浮点数寄存器: XMM/YMM/ZMM

XMM0-XMM15是一系列

128位

寄存器，它主要用于：

• 32位和64位

  浮点数

  的操作
• SIMD指令：SIMD即Single Instruction Multiple Data。一条SIMD指令可以同时接受多个数据流，提升处理速度。
• SSE指令（Streaming SIMD Extension）：一般用不到，不详细讨论。

此外，后续x86_64机器引入了AVX扩展，随之而来的是256位的YMM寄存器和512位的ZMM寄存器，也是类似的功能。随着ZMM的出现，XMM和YMM寄存器的个数被扩展到了32个。

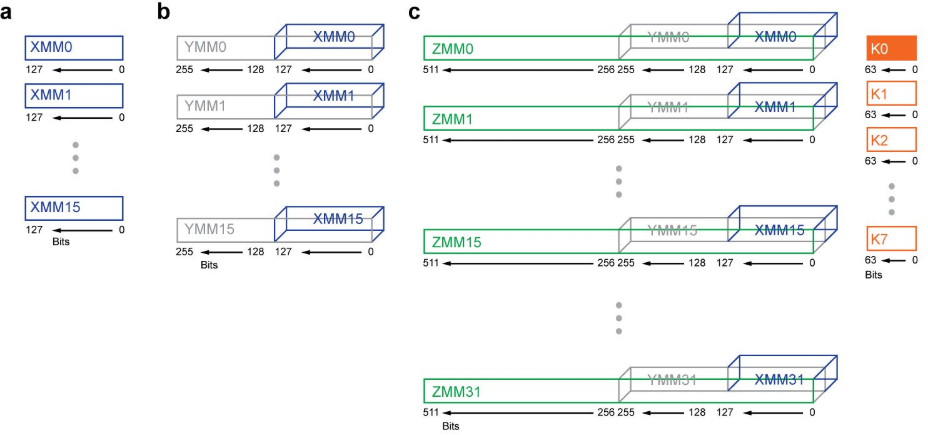

需要说明的是，本文第一幅图对XMM/YMM/ZMM关系的描述其实不太准确，下图才是准确的：XMM是YMM的低半部分，YMM是ZMM的低半部分。

二、x86_64的寻址方式

参考：

https://blog.yossarian.net/2020/06/13/How-x86_64-addresses-memory

https://cs.nyu.edu/courses/fall10/V22.0201-002/addressing_modes.pdf

有效地址的计算

在x86_64架构中，

有效地址

(effective address) 的计算公式如下：

EffectiveAddress = BaseReg + IndexReg * ScaleFactor + Disp

其中：

• BaseReg是

  基址寄存器

  ，可以是任意一个通用寄存器
• IndexReg是

  索引寄存器

  ，可以是除了RSP之外的任意一个通用寄存器
• ScaleFactor的取值可以是1,2,4,8
• Disp是偏移量，可以是长度为8bit，16bit，32bit的有符号整数

关于上述公式中各个部分的取值，有一些隐含的规定：

• 如果没指明偏移量Disp，则默认是0
• 最终的有效地址长度始终是64bit

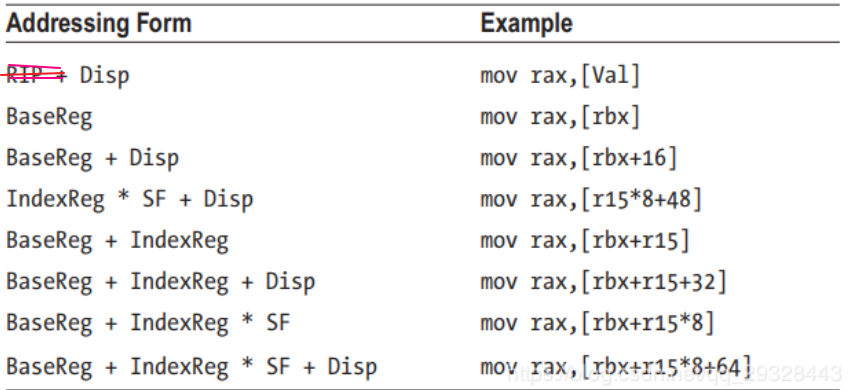

下标展示各种

寻址方式

（第一列）及其对应的汇编指令，可以看到，各种寻址方式其实都是由上述公式得来的。

上表中的各种寻址方式对应到C/C++代码中的何种操作呢？

•
Disp

  ：访问全局变量或静态变量通常使用这种方式
•
BaseReg

  ：在使用指针获取对应变量的值时，通常使用这种寻址方式。

rbx

  存放被指针指向的变量的地址。
•
BaseReg + Disp

  ：访问某种数据结构（例如结构体、类对象）中的某个成员通常使用该模式
•
IndexReg * SF + Disp

  ：访问数组通常使用该模式。此时

SF

  代表数组元素的大小，例如如果是

int

  类型，那么

SF

  就是4
• 访问更复杂的数据结构时，可能需要

BaseReg, IndexReg, ScaleFactor, Disp

  4者的相互搭配，对应余下的情况。

更详细的内容可以参考这篇文章：https://blog.yossarian.net/2020/06/13/How-x86_64-addresses-memory

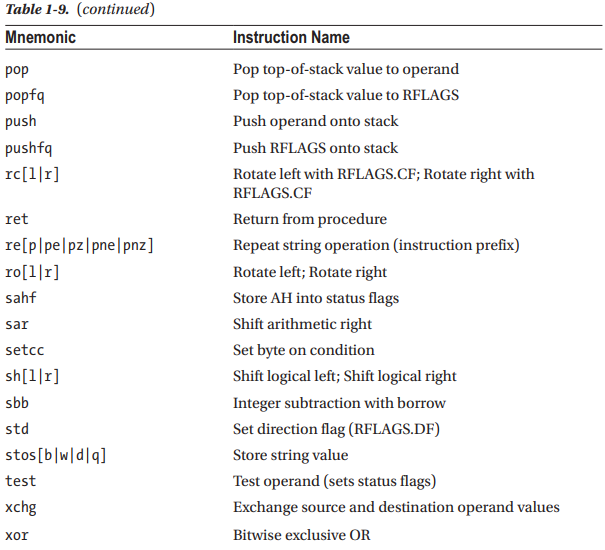

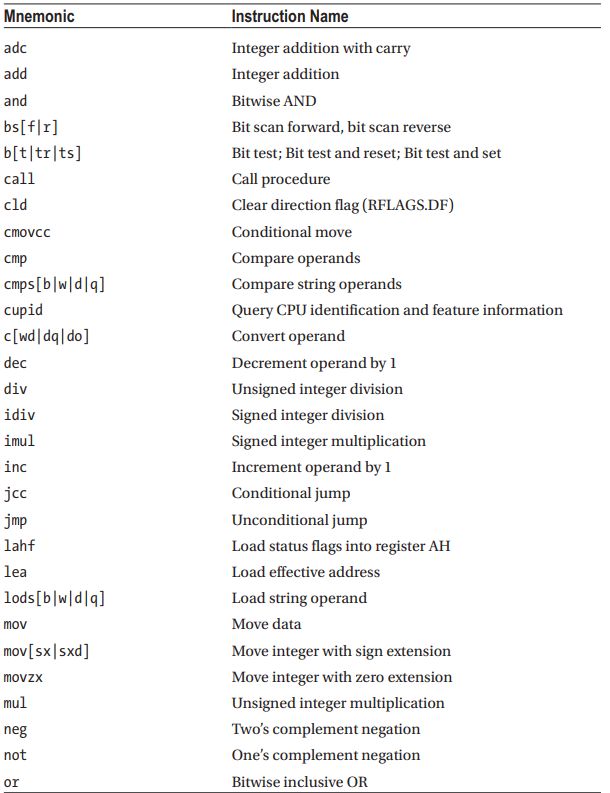

三、x86_64指令集概览

上表列出了x86_64指令集中的主要指令。其中大多数算数和逻辑运算指令都会修改RFLAGS寄存器中的若干个标记位。

某些基于条件的指令会用到RFLAGS中被设置的标记位，例如：

•
jcc

  ：

Jump if Condition Is Met

  ，即

  条件跳转指令

  。

jcc

  是一类指令，包括

jg

  (大于就跳转)，

je

  (等于就跳转)，

jl

  (小于就跳转)等等。总之，

jcc

  指令的格式就是

j+后缀

  表示特殊的含义。更多

jcc

  指令可以参考https://www.felixcloutier.com/x86/jcc。
•
cmovcc

  ：

Conditional Move

  ，即条件mov指令。类似的，对应的指令是

cmov+后缀

  格式，包括

cmovg, cmove, cmovl

  等指令。
•
setcc

  ：

Set Byte on Condition

  ，即条件set指令，仅设置一个字节。类似的，对应的指令是

set+后缀

  格式，包括

setg, sete, setl

  等。

上述三类条件指令支持的后缀、每种后缀的含义以及使用的标记位如下表所示：
