参考：
1、
【ZYNQ-7000开发之三】ZYNQ平台的HDMI驱动
测试
2、
ADV7511 Xilinx Evaluation Boards Reference Design
PC平台：WINDOWS 10 64位
Xilinx设计开发套件：Xilinx_vivado_sdk_2014.2 （因为种种原因没有使用最新的2016.2版本）
一、下载HDL参考设计代码，包括库和项目文件
下载地址：
https://github.com/analogdevicesinc/hdl

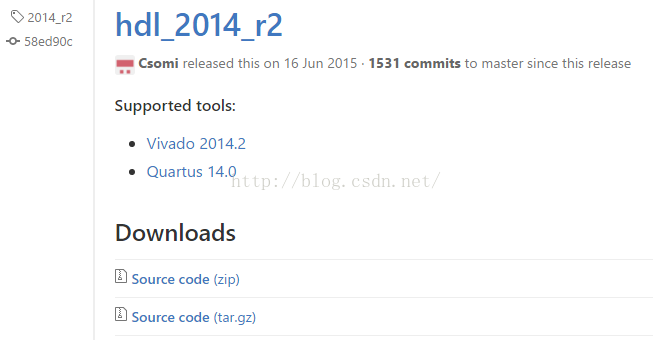

下载之前先确定好分支版本，查看
release note
，因为我是vivado 2014.2，所以选择
hdl_2014_r2
版本

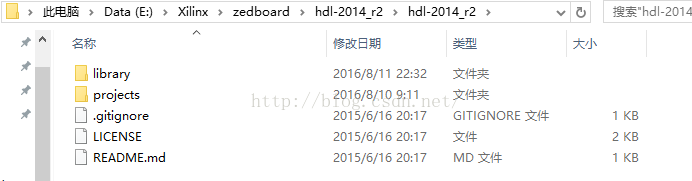

解压后
目录如下
二、要进行HDMI的输出测试，还需要PS端的测试程序，可以在
ADV7511 Xilinx Evaluation Boards Reference Design
页面找到no-OS版的下载链接，包括transmitter library和测试代码
三、编译HDL库，需要先编译如下库
-
hdl-2014_r2/library/axi_clkgen
-
hdl-2014_r2
/library/axi_hdmi_tx
-
hdl-2014_r2
/library/axi_i2s_adi
-
hdl-2014_r2
/library/axi_spdif_tx
-
hdl-2014_r2
/library/util_i2c_mixer

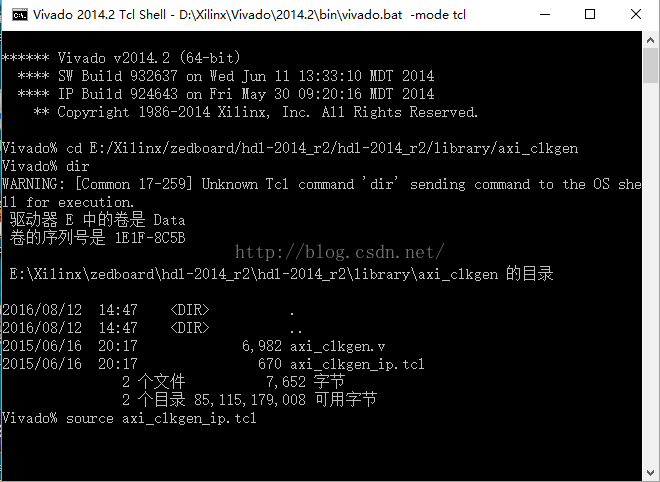

编译方法：比如编译axi_clkgen，打开vivado tcl shell，进入
hdl-2014_r2/library/axi_clkgen目录，执行source axi_clkgen_ip.tcl

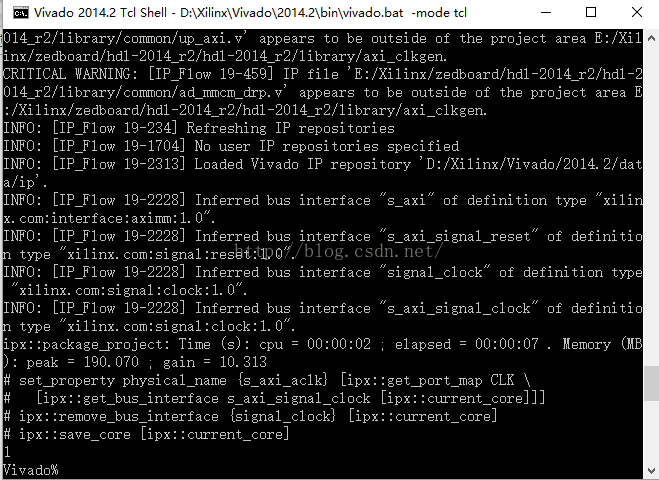

编译成功后输出如下信息
按照
此方法依次编译上面列出的几个IP库

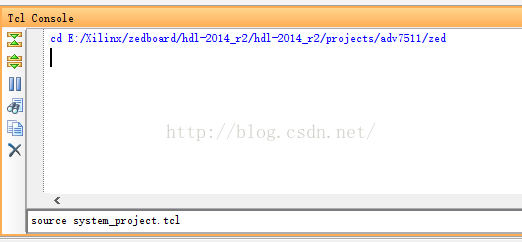

四、构建ADV7511项目，打开vivado gui，在tcl命令行里进入到hdl-2014_r2/projects/adv7511/zed目录，执行tcl脚本进行构建：source system_project.tcl

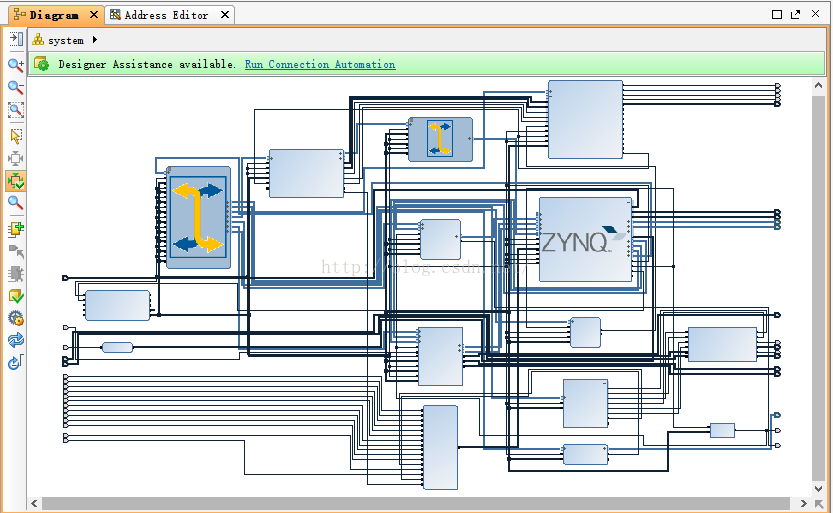

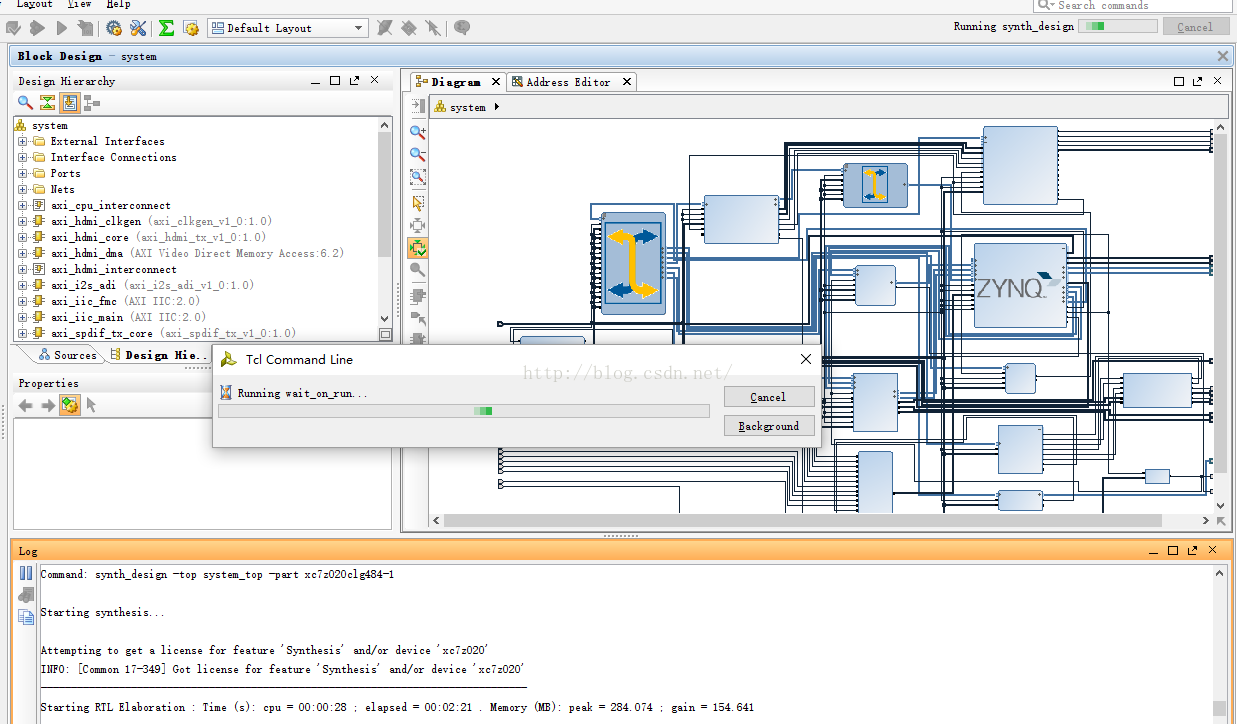

构建完成之后生成的block design图

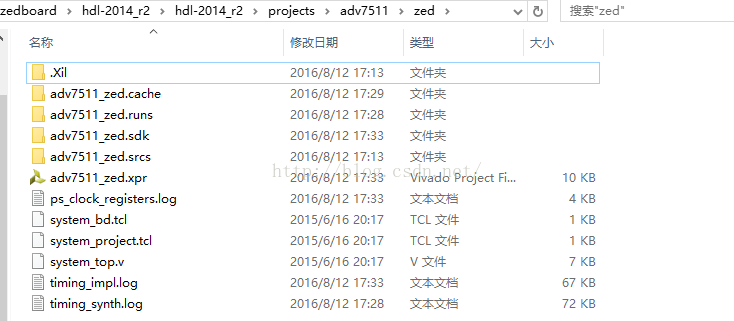

在
zed目录下可以看到生成的目录文件

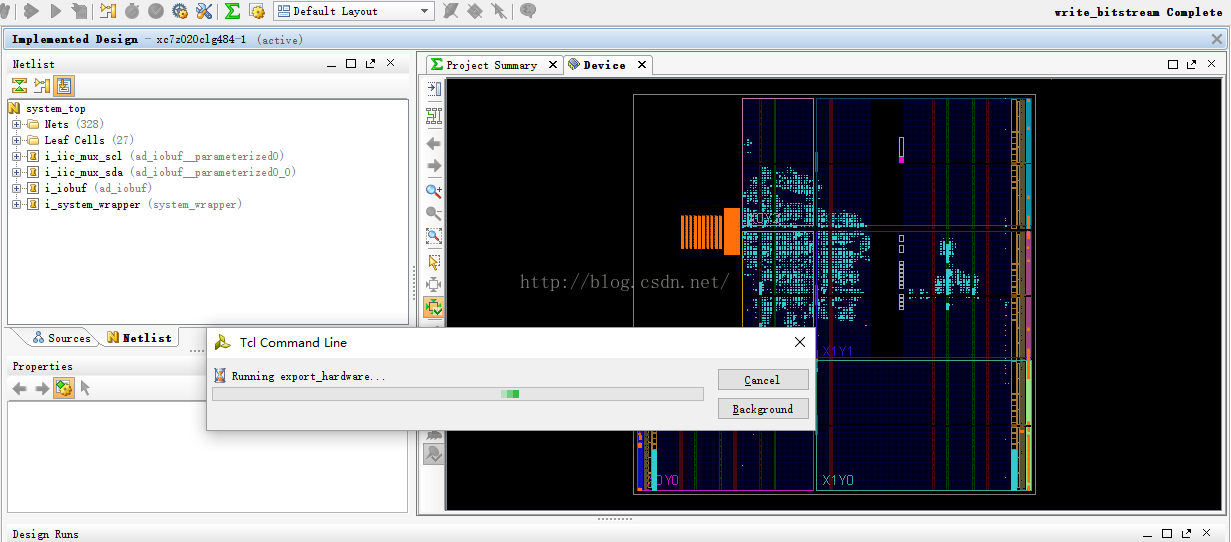

五、在vivado菜单file中启动SDK，Launch SDK
1、 新建一个application project，在Target Hardware框里点击New，根据上一步导出的hardware定义一个新的target
在

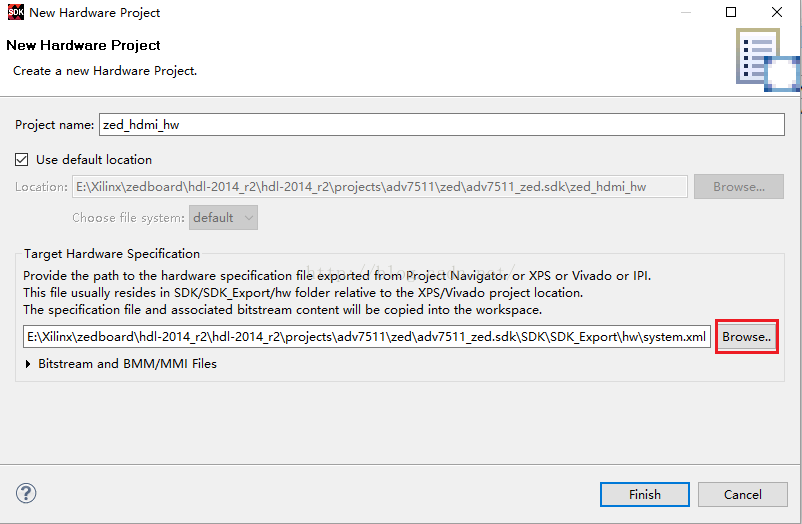

弹出的对话框里点击Browse，选择zed/adv7511_zed.sdk/SDK/SDK_Export/hw目录下的system.xml文件，然后输入project name
点击Fin

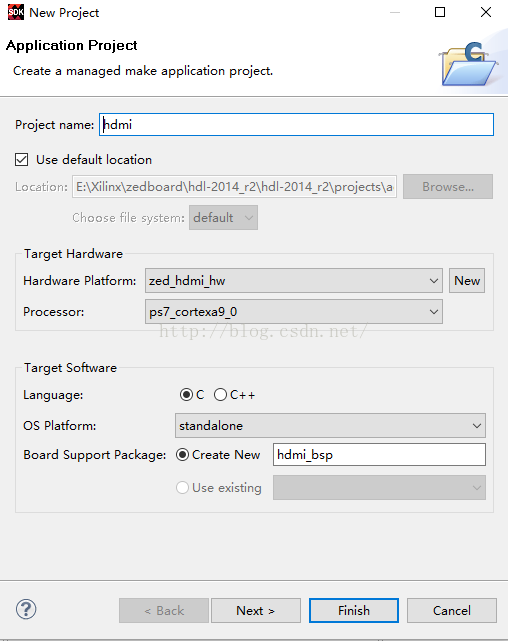

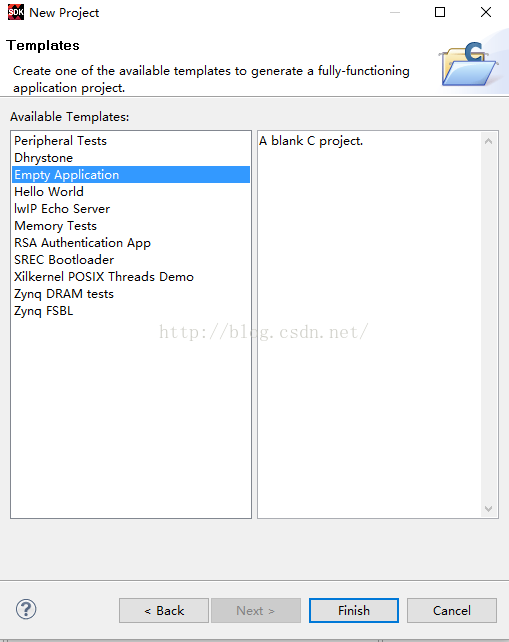

ish回到新建project对话框，在Target Hardware Platform下拉框中选择刚才新建的zed_hdmi_hw，然后输入project name点击下一步，选择Empty Application， Finish
2、

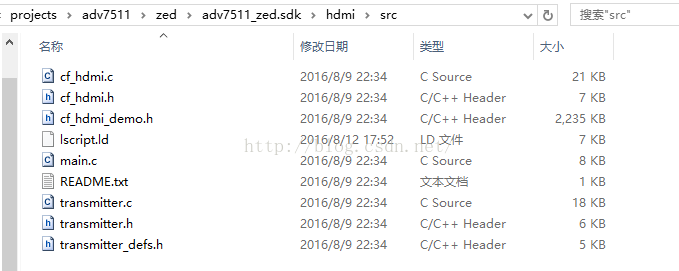

打开E:\Xilinx\zedboard\hdl-2014_r2\hdl-2014_r2\projects\adv7511\zed\adv7511_zed.sdk\hdmi\src目录，把下载好的测试程序文件即E:\Xilinx\zedboard\no-OS-master\no-OS-master\adv7511\zed目录下的所有文件拷贝过来；在SDK界面右键hdmi项目，执行刷新，会出现很多错误，因为缺少头文件和链接库
3

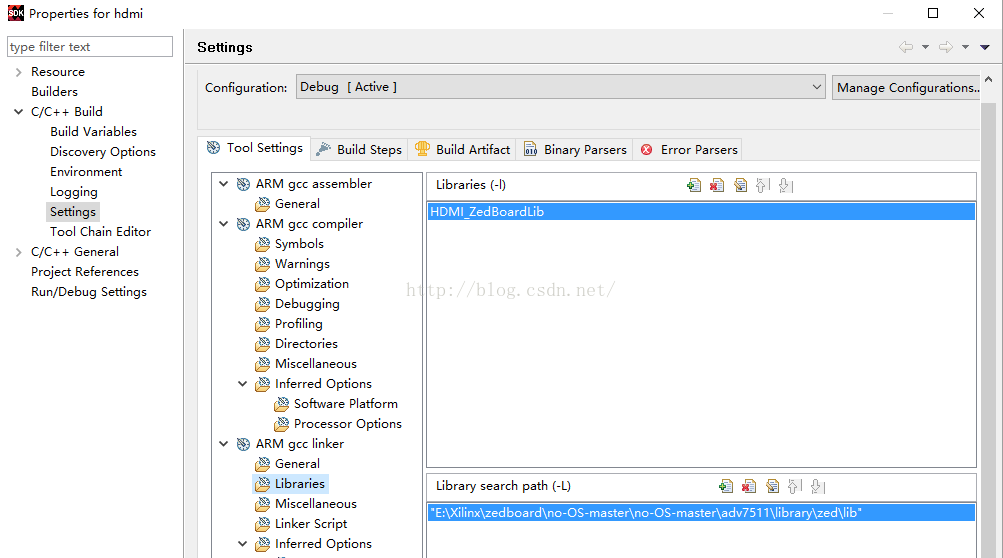

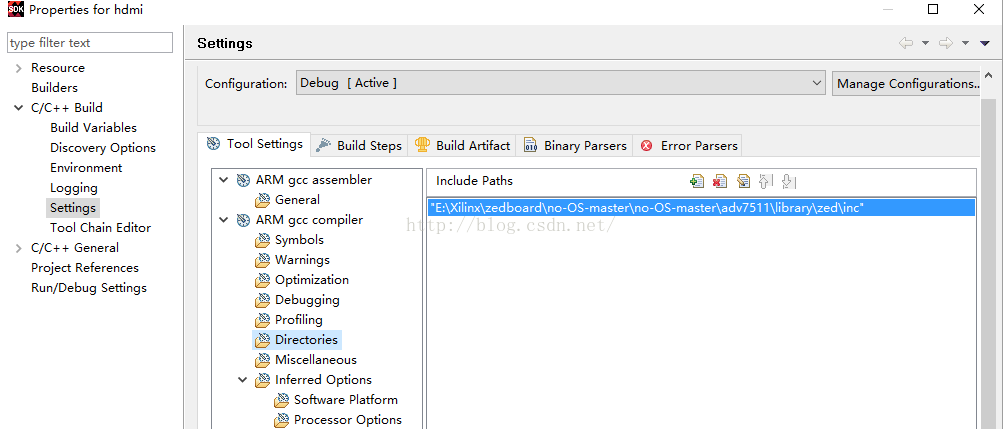

、设置头文件路径和库路径，右键hdmi项目设置项目属性，添加头文件路径，库文件路径和链接参数，设置完成后SDK自动进行编译，上一步出现的error就没有了

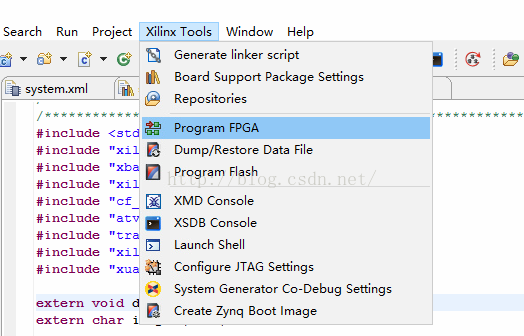

六、把程序下载到zed板上进行测试，连接好显示器，串口，和JTAG，第一步先对FPGA进行program，
然后

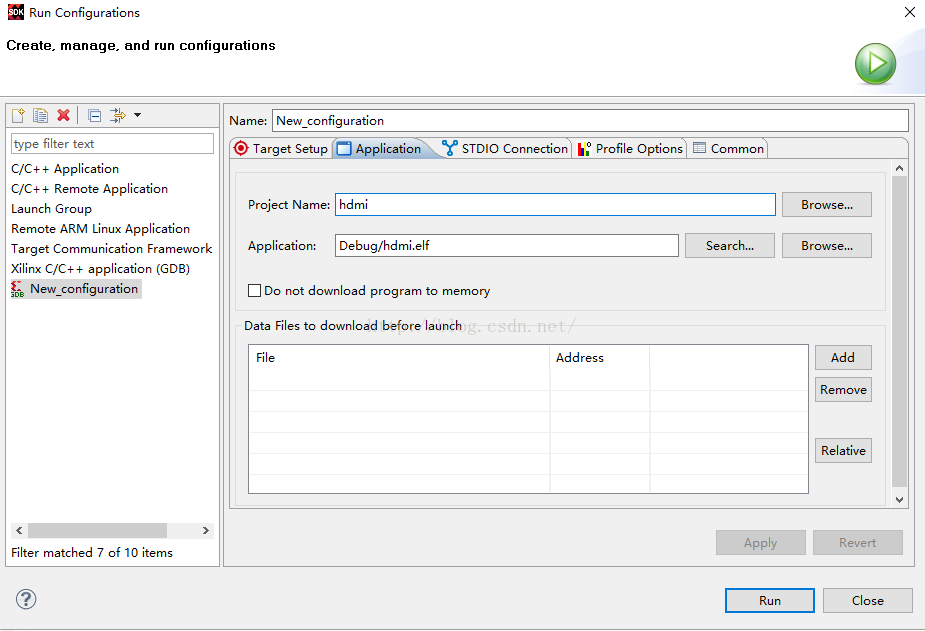

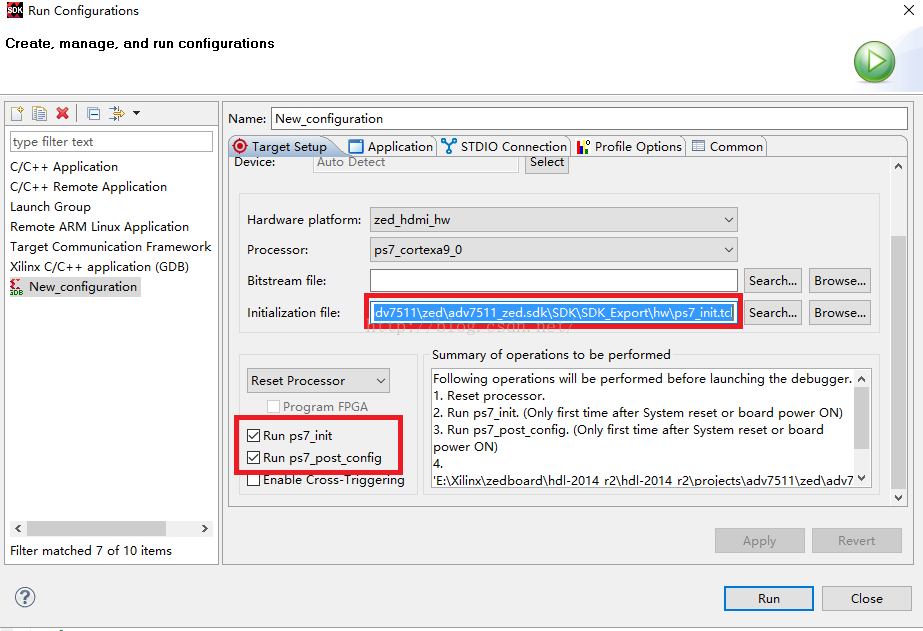

执行run configurations，新建一个config进行如下设置
执行r

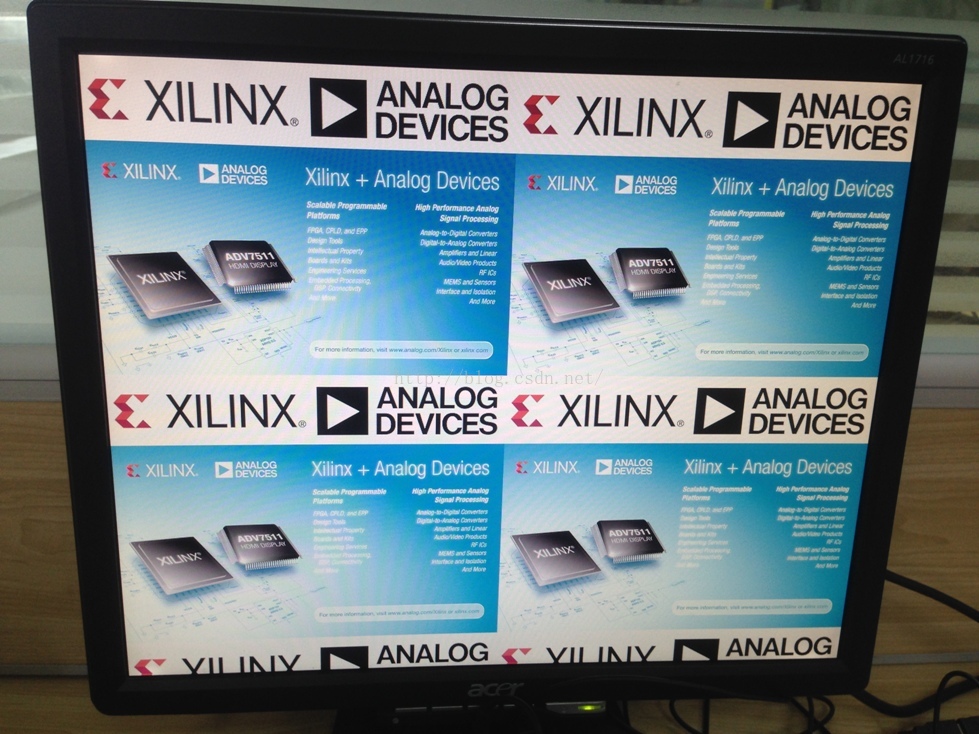

un即可在显示器上看到测试图片
