一. 组件概览
- Nginx (“engine x”) 是一个开源的,支持高性能、高并发的 Web 服务和代理服务软件。
-
Keepalived的作用是检测服务器的状态,如果有一台web服务器宕机,或工作出现故障,Keepalived将检测到(
本教程通过定时检测nginx服务是否正常运行来判断web服务器是否宕机
),并将有故障的服务器从系统中剔除,同时使用其他服务器代替该服务器的工作,当服务器工作正常后Keepalived自动将服务器加入到服务器群中,这些工作全部自动完成,不需要人工干涉,需要人工做的只是修复故障的服务器。
二. 组件安装
- nginx安装
yum -y install gcc #C++
yum -y install pcre-devel
yum -y install zlib-devel
tar -zxvf nginx-1.18.0.tar.gz
cd nginx-1.18.0
./configure --prefix /usr/local/nginx
make && make install
- keepalived 安装
yum install -y popt-devel
yum install -y ipvsadm
yum install -y libnl*
yum install -y libnf*
yum install -y openssl-devel
tar -zxvf keepalived-2.1.4.tar.gz
cd keepalived-2.1.4
./configure --prefix /usr/local/keepalived
make && make install
mkdir /etc/keepalived
cp /usr/local/keepalived/etc/keepalived/keepalived.conf /etc/keepalived/
cp /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/
ln -s /usr/local/keepalived/sbin/keepalived /usr/sbin/
三. 部署方案
-

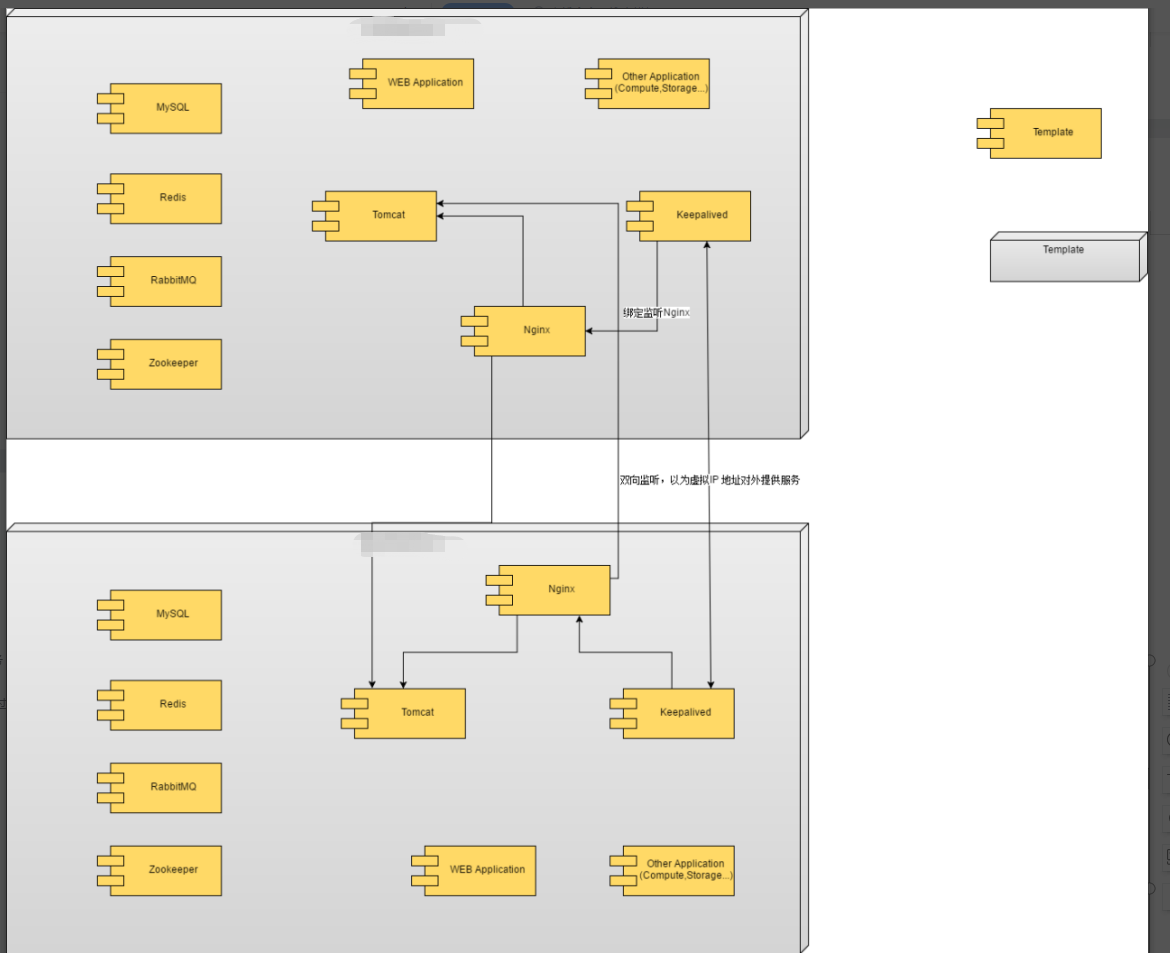

规划和部署建模

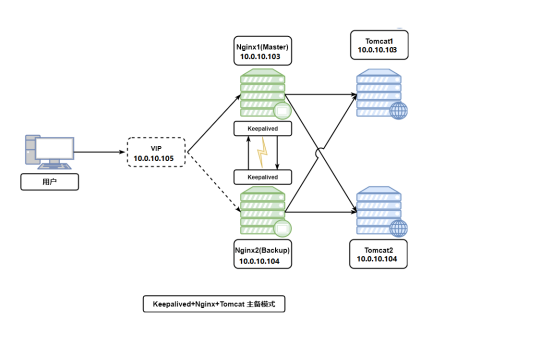

keepalived是如何监控多台nginx服务器的健康状态并进行主备切换,原理如下(
keepalived配置高可用集群
):
2. 环境准备
准备三台机器 10.0.11.54 10.0.11.56 10.0.11.57
- 配置服务组件
-
nginx配置
将Nginx 配置为代理和负载均衡服务器,具体配置信息如下
Nginx 端口为:80
负载均衡 54,56,57三台节点,并通过配置代理动态访问两台主机配置完成之后,依次启动Nginx 服务(参考命令:./nginx )

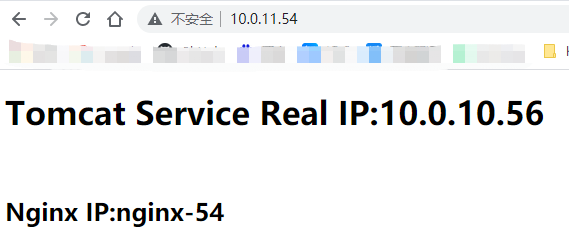

通过浏览器访问Nginx 服务,实际显示效果如图,可以看到
访问10.54主机
已经通过Nginx 代理和负载均衡服务动态地访问到了
10.56主机
上的服务。(
注意:这里之所以能够访问到ip信息页面,是在tomcat服务器中配置的jsp页面,8081便是tomcat监听的端口,
) -
keepalived配置

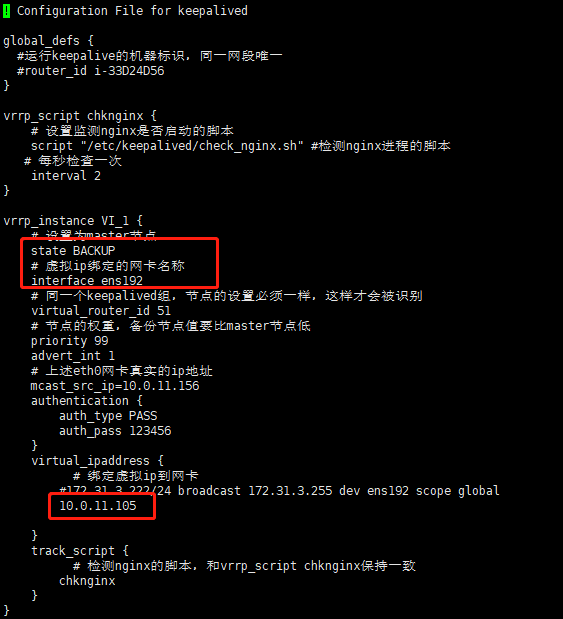

分别修改三台节点的keepalived配置文件,master节点11.54配置信息如下,backup节点(11.56,11.57)配置信息
只需修改state参数即可(MASTER|BACKUP)
注:当前Keepalived配置了检测Nginx 服务是否正常的脚本(该脚本需要赋予执行权限,参考命令 chmod +x check_nginx.sh),当检测nginx 服务异常时,会触发keepalived 虚拟IP 自动漂移的功能,脚本内容如下
#!/bin/bash #时间变量,用于记录日志 d=`date --date today +%Y%m%d_%H:%M:%S` #计算nginx进程数量 n=`ps -C nginx --no-heading|wc -l` #如果进程为0,则启动nginx,并且再次检测nginx进程数量, #如果还为0,说明nginx无法启动,此时需要关闭keepalived if [ $n -eq "0" ]; then # /opt/one2data/3.0/CentralManage/o2d_nginx/sbin/nginx.sh start n2=`ps -C nginx --no-heading|wc -l` if [ $n2 -eq "0" ]; then echo "$d nginx down,keepalived will stop" >> /var/log/check_ng.log /opt/one2data/3.0/CentralManage/tools/o2d_keepalived/sbin/keepalived.sh stop fi fi
- nginx高可用验证
- nginx高可用验证的思路
keepalived本质是通过check模块来检查nginx服务运行状态,当master节点nginx服务挂掉,,master 就不会再通过组播的形式向各个 backup 发送 VRRP 协议的数据包,当 backup 收不到 master 发来的 VRRP 数据包时,就会认为 master 宕机了,此时就需要根据各个 backup 的优先级来决定谁成为新的 master,所以验证思路如下
1 确保每个节点Tomcat,Nginx 服务已正常启动,Keepalived 配置已完成;
2 启动Master(10.0.11.54) 节点的 Keepalived 服务;
3 启动Backup(10.0.11.56)节点的Keepalived 服务;
4 启动Backup(10.0.11.57)节点的Keepalived 服务;
5 查看VIP是否成功绑定到master节点(IP),并通过VIP访问nginx服务,验证服务是否正常;(VIP就是虚拟ip,会在节点之间漂移)
6 关闭Master 节点Nginx 服务,再次通过VIP 验证服务是否正常;(正常则说明keepalived主备切换成功)
7 查看VIP 绑定的实际节点(IP);(如果实际节点IP是某一个backup节点的ip,则证明VIP已经漂移成功)
8 恢复Master(10.0.11.54)节点的Nginx 服务,并启动Keepalived 服务;
9 验证VIP 服务绑定的实际节点(IP);(如果实际节点IP是master节点的ip,则证明VIP已经被master抢回,这对应着keepalived的抢占模式,与之对应还有非抢占模式)
注: 以下master节点为11.54 截图可能有点问题,但是整个流程是清晰的

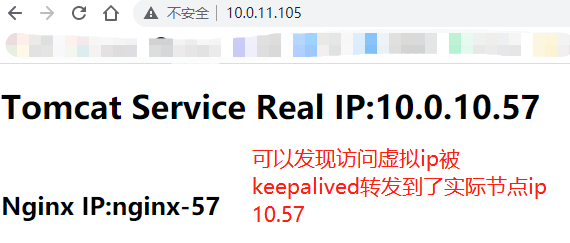

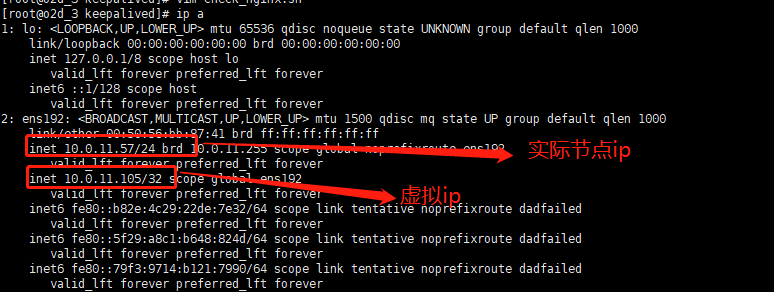

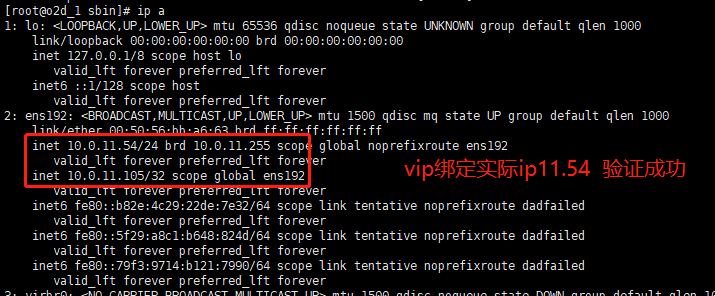

(1)查看VIP是否成功绑定到master节点(IP),并通过VIP访问nginx服务,验证服务是否正常;(VIP就是虚拟ip,会在节点之间漂移)

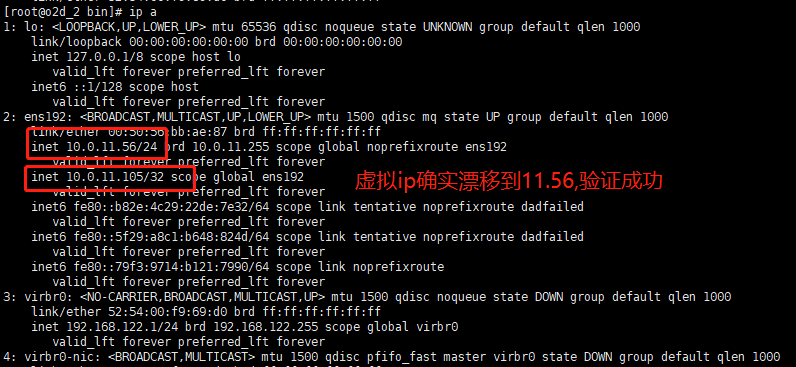

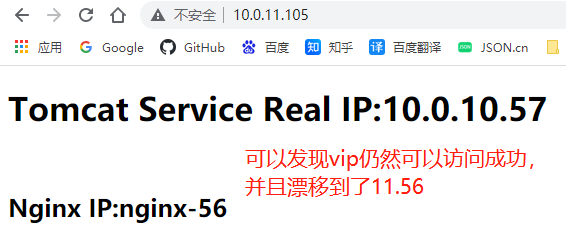

(2) 关闭Master 节点Nginx 服务,再次通过VIP 验证服务是否正常;(正常则说明keepalived主备切换成功)

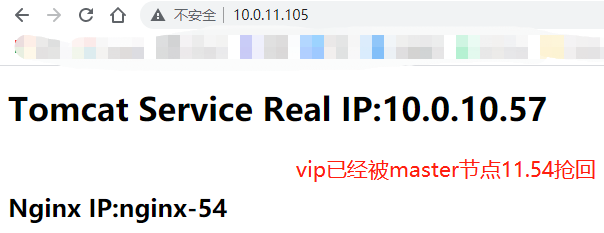

(3) 恢复Master(10.0.11.57)节点的Nginx 服务,并启动Keepalived 服务; 验证VIP 服务绑定的实际节点IP
四. 至此,nginx高可用部署并验证完成
