总结

self-attention 的计算复杂度会呈二次方增长，因此实用性不大
本文基于两个外部的、小尺寸的、可学习的，且共享的存储，提出 external attention，可以方便地在现有的流行模型中，替换掉self-attention结构。
external attention 有线性的计算复杂度，同时它考虑到了
所有样本
之间的相关性

Core Ideas and Contribution

首先，通过计算 self query vector 和 external learnable key memory 之间的近似性得到注意力图，再将得到的注意力图和另一个 external learnable value memory 相乘，得到一个精炼过的特征图。
这两个memory都是用线性层（linear layer）实现的。
它们和单个的样本之间互相独立，但是在整个数据集之间共享。
本结构能做到轻量化的最主要原因，是因为在这两个 external memory 里的参数要远小于输入特征中的参数。
external memory 设计成了用来学习整个数据集中最有区分度的特征，捕捉最有信息量的部分，以及排除掉其它样本中具有干涉/迷惑性的信息。

Methods and Approaches

目前常用的 self-attention 模块

先来看一下普通的 self-attention 模块是怎样操作的：

给到一个尺寸为

∈

F \in \mathbb{R}^{N \times d}

$F \in R^{N \times d}$

的输入，此处N为像素的数量，d为特征维度（feature dimensions）的数量，普通的self-attention首先将会把输入线性地映射到一个query矩阵

∈

′

Q \in \mathbb{R}^{N \times d^{\prime}}

$Q \in R^{N \times d^{'}}$

，一个key矩阵

∈

′

K \in \mathbb{R}^{N \times d^{\prime}}

$K \in R^{N \times d^{'}}$

，和一个value矩阵

∈

V \in \mathbb{R}^{N \times d}

$V \in R^{N \times d}$

。接下来，用以下的式子得到最终的结果：

(

)

softmax

⁡

(

)

out

\begin{aligned}A &=(\alpha)_{i, j}=\operatorname{softmax}\left(Q K^{T}\right) \\F_{\text {out }} &=A V\end{aligned}

$A F_{out} = (α)_{i, j} = s o f t m a x (Q K^{T}) = A V$

上式中的

∈

A \in \mathbb{R}^{N \times N}

$A \in R^{N \times N}$

即为注意力矩阵，矩阵中的

\alpha_{i, j}

$α_{i, j}$

是第i个像素点和第j个像素点之间的相似度

由此看来，之前的工作基本都是用的图片块（image patch），而不是所有的像素，是因为不这样的话对计算力的要求实在太大

当把注意力图给可视化出来后，注意到大部分的像素其实只与很少的几个像素之间有很强的相关性，因此一个 N x N 的注意力矩阵实在太过于冗余了

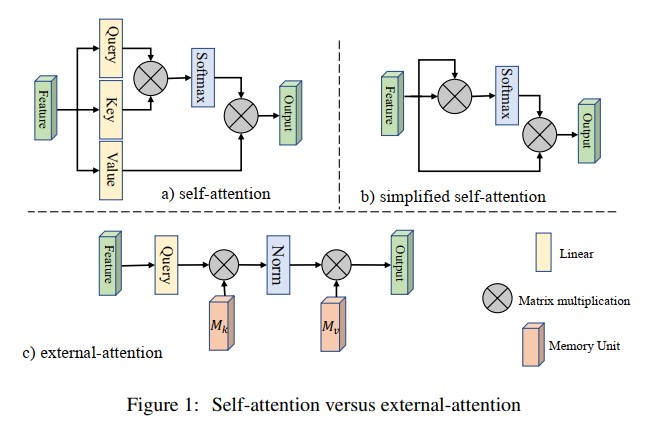

在这里插入图片描述

External Attention

于是，作者提出以下的方法，用external memory来计算注意力矩阵，计算得到的是

输入像素

与这个

external memory

之间的attention。external memory 的尺寸是

∈

M \in \mathbb{R}^{S \times d}

$M \in R^{S \times d}$

。此处

)

(\alpha)_{i, j}

$(α)_{i, j}$

代表的是第

i

$i$

个像素和记性模块

M

$M$

第

j

$j$

行的相似度，

M

$M$

是个可学习的参数，且与输入独立（不相关），充当的是整个数据集的记忆模块.

(

)

Norm

⁡

(

)

out

\begin{aligned}A &=(\alpha)_{i, j}=\operatorname{Norm}\left(F M^{T}\right) \\F_{\text {out }} &=A M\end{aligned}

$A F_{out} = (α)_{i, j} = N o r m (F M^{T}) = A M$

实际使用中，我们用的是两个不同的memory模块，称为

M_k

$M_{k}$

和

M_v

$M_{v}$

，前者是key，后者是value，以达到提升网络能力的目的，计算如下：

Norm

⁡

(

)

out

\begin{aligned}A &=\operatorname{Norm}\left(F M_{k}^{T}\right) \\F_{\text {out }} &=A M_{v}\end{aligned}

$A F_{out} = N o r m (F M_{k}^{T}) = A M_{v}$

这样，我们的算法就是和像素的数量呈线性相关的了，复杂度为

(

)

\mathcal{O}(d S N)

$O (d S N)$

，其中

d

$d$

和

S

$S$

为超参。而且试验中发现，即使S的值很少，比如设为64，也有很好的效果。

Python pesudo-code for external attention

# Input: F, an array with shape [B, N, C] (batch size, pixels, channels)
# Parameter: M_k, a linear layer without bias
# Parameter: M_v, a linear layer without bias
# Output: out, an array with shape [B, N, C]
attn = M_k(F) # shape=(B, N, M)
attn = softmax(attn, dim=1)
attn = l1_norm(attn, dim=2)
out = M_v(attn) # shape=(B, N, C)

Normalization

The attention calculated by matrix multiplication is

sensitive to the scale of input features

, thus need to be normalized, we use

double-normalization

here, which

seperately normalize columns and rows

.
Softmax is used here.

)

exp

⁡

(

)

∑

exp

⁡

(

)

∑

\begin{aligned}(\tilde{\alpha})_{i, j} &=F M_{k}^{T} \\\alpha_{i, j} &=\frac{\exp \left(\tilde{\alpha}_{i, j}\right)}{\sum_{k} \exp \left(\tilde{\alpha}_{k, j}\right)} \\\alpha_{i, j} &=\frac{\alpha_{i, j}}{\sum_{k} \alpha_{\hat{i}, k}}\end{aligned}

$(\tilde{α})_{i, j} α_{i, j} α_{i, j} = F M_{k}^{T} = \frac{exp ( α ~ _{i, j} )}{\sum _{k} exp ( α ~ _{k, j} )} = \frac{α _{i, j}}{\sum _{k} α _{\hat{i}, k}}$

Official Code

https://github.com/MenghaoGuo/-EANet

class External_attention(nn.Module):
    '''
    Arguments:
        c (int): The input and output channel number.
    '''
    def __init__(self, c):
        super(External_attention, self).__init__()

        self.conv1 = nn.Conv2d(c, c, 1)

        self.k = 64
        self.linear_0 = nn.Conv1d(c, self.k, 1, bias=False)

        self.linear_1 = nn.Conv1d(self.k, c, 1, bias=False)
        self.linear_1.weight.data = self.linear_0.weight.data.permute(1, 0, 2)

        self.conv2 = nn.Sequential(
            nn.Conv2d(c, c, 1, bias=False),
            norm_layer(c))

        for m in self.modules():
            if isinstance(m, nn.Conv2d):
                n = m.kernel_size[0] * m.kernel_size[1] * m.out_channels
                m.weight.data.normal_(0, math.sqrt(2. / n))
            elif isinstance(m, nn.Conv1d):
                n = m.kernel_size[0] * m.out_channels
                m.weight.data.normal_(0, math.sqrt(2. / n))
            elif isinstance(m, _BatchNorm):
                m.weight.data.fill_(1)
                if m.bias is not None:
                    m.bias.data.zero_()


    def forward(self, x):
        idn = x
        x = self.conv1(x)

        b, c, h, w = x.size()
        n = h*w
        x = x.view(b, c, h*w)   # b * c * n

        attn = self.linear_0(x) # b, k, n
        attn = F.softmax(attn, dim=-1) # b, k, n

        attn = attn / (1e-9 + attn.sum(dim=1, keepdim=True)) #  # b, k, n
        x = self.linear_1(attn) # b, c, n

        x = x.view(b, c, h, w)
        x = self.conv2(x)
        x = x + idn
        x = F.relu(x)
        return x

原文链接：https://blog.csdn.net/ttppss/article/details/116521566
