运动模式是指规划一个或多个轴运动的方式。 运动控制器支持的运动模式有点位运动模式、




Jog


运动模式、电子齿轮(即


Gear


) 运动模式和插补运动模式


GT_PrfTrap

设置指定轴为点位模式

GT_PrfJog

设置指定轴为


Jog


模式

GT_PrfGear

设置指定轴为电子齿轮模式

GT_GetPrfMode

查询指定轴的运动模式



在设置或切换运动模式时,要保证轴处于规划静止状态。如果轴正在运动,请先调用



GT_Stop



指令停止一个或多个轴的运动,然后再调用上表中的指令切换到想要的运动模式下。

一·、点位模式(PT)


每一个轴在规划静止时都可以设置为点位运动。在点位运动模式下,各轴可以独立设置目标位置、目标速度、加速度、减速度、起跳速度、平滑时间等运动参数,能够独立运动或停止。


GT_PrfTrap

设置指定轴为点位运动模式

GT_SetTrapPrm

设置点位运动模式下的运动参数

GT_GetTrapPrm

读取点位运动模式下的运动参数

GT_SetPos

设置目标位置

GT_GetPos

读取目标位置

GT_SetVel

设置目标速度

GT_GetVel

读取目标速度

GT_Update

启动点位运动

JOG模式关键程序步骤:

(1)配置运动控制器  –GT_LoadConfig

(2)将 AXIS 轴设为点位模式  –GT_PrfTrap

(3)设置需要修改的运动参数   –GT_GetTrapPrm

public struct TTrapPrm

{


public double acc;//加速度

public double dec;//减速度

public double velStart;//起始速度

public short  smoothTime;//平滑时间

}

(4)设置 AXIS 轴的目标位置   –GT_SetPos

(5)设置 AXIS 轴的目标速度   –GT_SetVel

(6)启动AXIS轴运动     –GT_Update

(7)等待AXIS轴规划停止

(8)电机伺服关闭     –GT_AxisOff

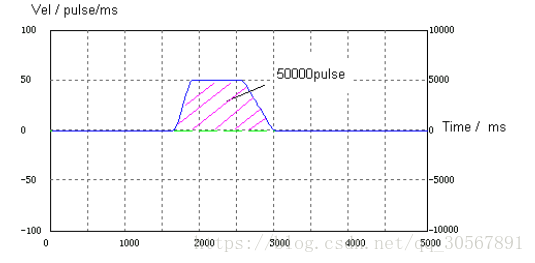

例程:将第


1


轴设定为点位运动模式,并且以速度


50pulse/ms


,加速度


0.25pulse/ms


2


,减速度


0.125pulse/ms


2


,平滑时间为


25ms


的运动参数正向运动


50000


个脉冲。




  1. <span


    class


    =


    “fontstyle0”


    >


    int


    </span><span


    class


    =


    “fontstyle0”


    style=


    “color:rgb(136,0,0);”


    >main</span><span


    class


    =


    “fontstyle0”


    style=


    “color:rgb(0,0,0);”


    >(</span><span


    class


    =


    “fontstyle0”


    >


    int


    </span><span


    class


    =


    “fontstyle0”


    style=


    “color:rgb(128,128,128);”


    >argc</span><span


    class


    =


    “fontstyle0”


    style=


    “color:rgb(0,0,0);”


    >, </span><span


    class


    =


    “fontstyle0”


    >


    char


    </span><span


    class


    =


    “fontstyle0”


    style=


    “color:rgb(0,0,0);”


    >* </span><span


    class


    =


    “fontstyle0”


    style=


    “color:rgb(128,128,128);”


    >argv</span><span


    class


    =


    “fontstyle0”


    style=


    “color:rgb(0,0,0);”


    >[])


  2. {</span>


  3. short


    sRtn;


  4. TTrapPrm trap;


  5. long


    sts;



  6. double


    prfPos;



  7. // 1、打开运动控制器




  8. sRtn = GT_Open();



  9. //2、复位运动控制器




  10. sRtn = GT_Reset();

  11. commandhandler(

    “GT_Reset”


    , sRtn);



  12. //3、 配置运动控制器





  13. // 注意:配置文件取消了各轴的报警和限位




  14. sRtn = GT_LoadConfig(

    “test.cfg”


    );




  15. // 4、清除各轴的报警和限位




  16. sRtn =GT_ClrSts(1, 8);



  17. ///5、伺服使能




  18. sRtn =GT_AxisOn(AXIS);



  19. // 位置清零




  20. sRt6、n = GT_ZeroPos(AXIS);



  21. //7、将 AXIS 轴设为点位模式




  22. sRtn = GT_PrfTrap(AXIS);



  23. //8、读取点位运动参数(需要读取所有运动参数到上位机变量)




  24. sRtn = GT_GetTrapPrm(AXIS, &trap);



  25. //9、设置需要修改的运动参数




  26. trap.acc = 0.25;

  27. trap.dec = 0.125;

  28. trap.smoothTime = 25;


  29. //10、设置点位运动参数




  30. sRtn = GT_SetTrapPrm(AXIS, &trap);



  31. //11、设置 AXIS 轴的目标位置




  32. sRtn = GT_SetPos(AXIS, 50000L);



  33. //12、设置AXIS轴的目标速度




  34. sRtn = GT_SetVel(AXIS, 50);



  35. //13、启动AXIS轴的运动




  36. sRtn = GT_Update(1<<(AXIS-1));



  37. do




  38. {


  39. // 读取AXIS轴的状态




  40. sRtn = GT_GetSts(AXIS, &sts);


  41. // 读取AXIS轴的规划位置




  42. sRtn = GT_GetPrfPos(AXIS, &prfPos);

  43. printf(

    “sts=0x%-10lxprfPos=%-10.1lf\r”


    , sts, prfPos);


  44. }

    while


    (sts&0x400);



  45. //14、等待AXIS轴规划停止





  46. //15、伺服关闭




  47. sRtn = GT_AxisOff(AXIS);

  48. printf(

    “\nGT_AxisOff()=%d\n”


    , sRtn);


  49. getch();


  50. return


    0;


  51. }

二、JOG运动模式





Jog


运动模式下,各轴可以独立设置

目标速度、加速度、减速度、平滑系数

等运动参数,能够独立运动或停止


GT_PrfJog

设置指定轴为


Jog


运动模式

GT_SetJogPrm

设置


Jog


运动模式下的运动参数

GT_GetJogPrm

读取


Jog


运动模式下的运动参数

GT_SetVel

设置目标速度

GT_GetVel

读取目标速度

GT_Update

启动


Jog


运动

JOG模式关键程序步骤:

(1)配置运动控制器  –GT_LoadConfig

(2)将 AXIS 轴设为JOG模式  —

GT_PrfJog

(3)设置JOG运动参数  —

GT_SetJogPrm



public struct TJogPrm

{

public double acc;

public double dec;

public double smooth;


}


(4)设目标速度    —


GT_SetVel


(5)


启动


AXIS


轴的运动







GT_Update




(6)在运动过程中可以更改运动速度     —

GT_SetVel

GT_Update





(7)伺服关闭      –GT_AxisOff

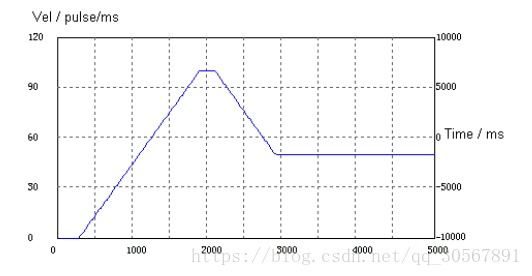

例程:




1


运动在


Jog


模式下,初始目标速度为


100pulse/ms


。动态改变目标速度,当规划位置超过


100000pulse


时,修改目标速度为


50 pulse/ms







  1. int


    main(


    int


    argc,


    char


    * argv[])


  2. {


  3. short


    sRtn;


  4. TJogPrm jog;


  5. long


    sts;



  6. double


    prfPos, prfVel;



  7. // 打开运动控制器




  8. sRtn = GT_Open();


  9. // 指令返回值检测,请查阅例程 3-1






  10. // 复位运动控制器




  11. sRtn = GT_Reset();



  12. // 配置运动控制器





  13. // 注意:配置文件取消了各轴的报警和限位




  14. sRtn = GT_LoadConfig(

    “test.cfg”


    );




  15. // 清除各轴的报警和限位




  16. sRtn =GT_ClrSts(1, 8);



  17. // 伺服使能




  18. sRtn = GT_AxisOn(AXIS);



  19. // 位置清零




  20. sRtn = GT_ZeroPos(AXIS);



  21. // 将 AXIS 轴设为 Jog 模式




  22. sRtn = GT_PrfJog(AXIS);



  23. // 读取 Jog 运动参数(需要读取全部运动参数到上位机变量)




  24. sRtn =GT_GetJogPrm(AXIS, &jog);



  25. //设置需要修改的运动参数




  26. jog.acc = 0.0625;

  27. jog.dec = 0.0625;


  28. // 设置 Jog 运动参数




  29. sRtn = GT_SetJogPrm(AXIS, &jog);



  30. // 设置 AXIS 轴的目标速度




  31. sRtn = GT_SetVel(AXIS, 100);



  32. // 启动 AXIS 轴的运动




  33. sRtn = GT_Update(1<<(AXIS-1));



  34. while


    (1)


  35. {


  36. // 读取AXIS轴的状态




  37. sRtn = GT_GetSts(AXIS, &sts);


  38. // 读取AXIS轴的规划位置




  39. sRtn = GT_GetPrfPos(AXIS, &prfPos);


  40. // 读取AXIS轴的规划速度




  41. sRtn = GT_GetPrfVel(AXIS, &prfVel);

  42. printf(

    “sts=0x%-10lxprfPos=%-10.1lfprfVel=%-10.1lf\r”


    , sts, prfPos, prfVel);



  43. if


    (prfPos>= 100000)


  44. {


  45. // 设置AXIS轴新的目标速度




  46. sRtn = GT_SetVel(AXIS, 50);



  47. // AXIS轴新的目标速度生效




  48. sRtn = GT_Update(1<<(AXIS-1));



  49. break


    ;


  50. }

  51. }


  52. while


    (!kbhit())


  53. {


  54. // 读取AXIS轴的状态




  55. sRtn = GT_GetSts(AXIS, &sts);


  56. // 读取AXIS轴的规划位置




  57. sRtn = GT_GetPrfPos(AXIS, &prfPos);


  58. // 读取AXIS轴的规划速度




  59. sRtn = GT_GetPrfVel(AXIS, &prfVel);

  60. printf(

    “sts=0x%-10lxprfPos=%-10.1lfprfVel=%-10.1lf\r”


    , sts, prfPos, prfVel);


  61. }


  62. // 伺服关闭




  63. sRtn = GT_AxisOff (AXIS);

  64. printf(

    “\nGT_AxisOff()=%d\n”


    , sRtn);


  65. getch();


  66. return


    0;


  67. }

三、电子齿轮模式(Gear)


电子齿轮模式能够将两轴或多轴联系起来,实现精确的同步运动,从而替代传统的机械齿轮连接。

我们把被跟随的轴叫主轴,把跟随的轴叫从轴。电子齿轮模式下,


1


个主轴能够驱动多个从轴,从轴可以跟随主轴的规划位置、编码器位置。


传动比:主轴速度与从轴速度的比例。电子齿轮模式能够灵活的设置传动比,节省机械系统的安装时间。当主轴速度变化时,从轴会根据设定好的传动比自动改变速度。电子齿轮模式也能够在运动过程中修改传动比。


GT_PrfGear

设置指定轴为电子齿轮运动模式

GT_SetGearMaster

设置电子齿轮运动跟随主轴

GT_GetGearMaster

读取电子齿轮运动跟随主轴

GT_SetGearRatio

设置电子齿轮比

GT_GetGearRatio

读取电子齿轮比

GT_GearStart

启动电子齿轮运动

Gear模式关键程序步骤:

1、控制卡配置

(1)配置运动控制器  –GT_LoadConfig

2、主轴配置

(1)将 AXIS 轴设为JOG模式  —

GT_PrfJog

(2)设置JOG运动参数  —

GT_SetJogPrm



public struct TJogPrm

{


public double acc;

public double dec;

public double smooth;


}


(3)设目标速度    —


GT_SetVel


(4)


启动主


轴的运动







GT_Update


3、从轴配置


(1)将从轴设为


Gear


模式



GT_PrfGear


(2)设置主轴,默认跟随主轴规划位置  —

GT_SetGearMaster


(


SLAVE


,


MASTER


)





(3)设置从轴的传动比和离合区   —

GT_SetGearRatio

(


SLAVE


, 2, 1, 100000)








说明:


1)


调 用


GT_SetGearRatio


(short profile, long masterEven, long slaveEven, long masterSlope)



指令来设置传动比和离合区。


profile


是从轴轴号;


masterEven


是主轴位

移,


slaveEven


是从轴位移,


masterEven/slaveEven


等于传动比;


slope


是主轴离合

区位移,即主轴在离合区内走过的位移,用户应自行计算出来。



2)


如果从轴轴号为


slave


,当主轴位移


alpha


时从轴位移


beta


,主轴运动


slope


位移后从




轴到达设定传动比,应当调用以下指令:


GT_SetGearRatio


(slave, alpha, beta, slope);


(4)启动从轴





GT_GearStart

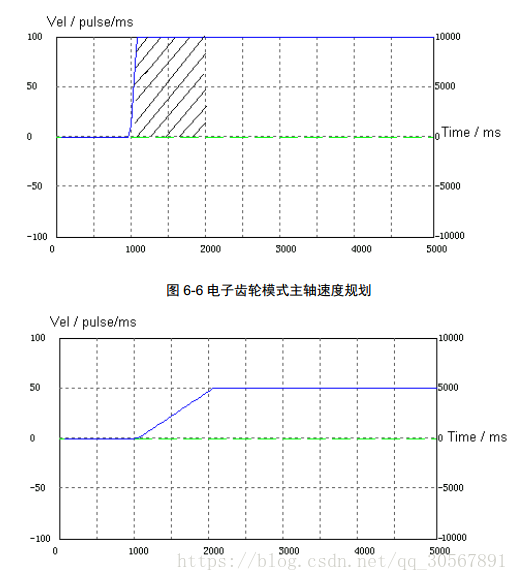

示例:

主轴为


Jog


模式,从轴为电子齿轮模式,传动比为主轴速度:从轴速度


=2





1


,主轴运动离合

区位移后(图中阴影部分的区域),从轴达到设定的传动比






  1. int


    main(


    int


    argc,


    char


    * argv[])


  2. {


  3. short


    sRtn;



  4. double


    prfVel[8];


  5. TJogPrm jog;


  6. // 打开运动控制器




  7. sRtn = GT_Open();



  8. // 复位运动控制器




  9. sRtn = GT_Reset();



  10. // 配置运动控制器





  11. // 注意:配置文件 test.cfg 取消了各轴的报警和限位




  12. sRtn = GT_LoadConfig(

    “test.cfg”


    );




  13. // 清除各轴的报警和限位




  14. sRtn =GT_ClrSts(1, 8);



  15. // 伺服使能




  16. sRtn = GT_AxisOn(MASTER);


  17. sRtn = GT_AxisOn(SLAVE);



  18. // 位置清零




  19. sRtn = GT_ZeroPos(MASTER);

  20. sRtn = GT_ZeroPos(SLAVE);



  21. // 1、将主轴设为 Jog 模式




  22. sRtn = GT_PrfJog(MASTER);



  23. //2、设置主轴运动参数




  24. sRtn =GT_GetJogPrm(MASTER, &jog);

  25. jog.acc = 1;

  26. sRtn = GT_SetJogPrm(MASTER, &jog);

  27. sRtn = GT_SetVel(MASTER, 100);



  28. //3、启动主轴




  29. sRtn = GT_Update(1<<(MASTER-1));



  30. // 将从轴设为 Gear 模式




  31. sRtn = GT_PrfGear(SLAVE);



  32. // 设置主轴,默认跟随主轴规划位置




  33. sRtn = GT_SetGearMaster(SLAVE, MASTER);



  34. // 设置从轴的传动比和离合区




  35. sRtn = GT_SetGearRatio(SLAVE, 2, 1, 100000);



  36. // 启动从轴




  37. sRtn =GT_GearStart(1<<(SLAVE-1));



  38. while


    (!kbhit())


  39. {


  40. // 查询各轴的规划速度




  41. sRtn = GT_GetPrfVel(1, prfVel, 8);

  42. printf(

    “master vel=%-10.2lf\tslave vel=%-10.2lf\r”


    ,


  43. prfVel[MASTER-1], prfVel[SLAVE-1]);

  44. }


  45. // 伺服关闭




  46. sRtn = GT_AxisOff (MASTER);

  47. printf(

    “\nGT_AxisOff()=%d, Axis:%d\n”


    , sRtn, MASTER);


  48. sRtn = GT_AxisOff (SLAVE);

  49. printf(

    “\nGT_AxisOff()=%d, Axis:%d\n”


    , sRtn, SLAVE);


  50. getch();


  51. return


    0;


  52. }

四、插补运动模式


GT_SetCrdPrm

设置坐标系参数,确立坐标系映射,建立坐标系

GT_GetCrdPrm

查询坐标系参数

GT_CrdData

向插补缓存区增加插补数据

GT_LnXY

缓存区指令,二维直线插补

GT_LnXYZ

缓存区指令,三维直线插补

GT_LnXYZA

缓存区指令,四维直线插补

GT_LnXYG0

缓存区指令,二维直线插补


(


终点速度始终为


0)

GT_LnXYZG0

缓存区指令,三维直线插补


(


终点速度始终为


0)

GT_LnXYZAG0

缓存区指令,四维直线插补


(


终点速度始终为


0)

GT_ArcXYR

缓存区指令,


XY


平面圆弧插补


(


以终点位置和半径为输入参数


)

GT_ArcXYC

缓存区指令,


XY


平面圆弧插补


(


以终点位置和圆心位置为输入参数


)

GT_ArcYZR

缓存区指令,


YZ


平面圆弧插补


(


以终点位置和半径为输入参数


)

GT_ArcYZC

缓存区指令,


YZ


平面圆弧插补


(


以终点位置和圆心位置为输入参数


)

GT_ArcZXR

缓存区指令,


ZX


平面圆弧插补


(


以终点位置和半径为输入参数


)

GT_ArcZXC

缓存区指令,


ZX


平面圆弧插补


(


以终点位置和圆心位置为输入参数


)

GT_BufIO

缓存区指令,缓存区内数字量


IO


输出设置指令

GT_BufDelay

缓存区指令,缓存区内延时设置指令

GT_BufDA

缓存区指令,缓存区内输出


DA




GT_BufLmtsOn

缓存区指令,缓存区内有效限位开关

GT_BufLmtsOff

缓存区指令,缓存区内无效限位开关

GT_BufSetStopIo

缓存区指令,缓存区内设置


axis


的停止


IO


信息

GT_BufMove

缓存区指令,实现刀向跟随功能,启动某个轴点位运动

GT_BufGear

缓存区指令,实现刀向跟随功能,启动某个轴跟随运动

GT_CrdSpace

查询插补缓存区剩余空间

GT_CrdClear

清除插补缓存区内的插补数据

GT_CrdStart

启动插补运动

GT_CrdStatus

查询插补运动坐标系状态

GT_SetUserSegNum

缓存区指令,设置自定义插补段段号

GT_GetUserSegNum

读取自定义插补段段号

GT_GetRemainderSegNum

读取未完成的插补段段数

GT_SetOverride

设置插补运动目标合成速度倍率

GT_SetCrdStopDec

设置插补运动平滑停止、急停合成加速度

GT_GetCrdStopDec

查询插补运动平滑停止、急停合成加速度

GT_GetCrdPos

查询该坐标系的当前坐标位置值

GT_GetCrdVel

查询该坐标系的合成速度值

GT_InitLookAhead

初始化插补前瞻缓存区


使用插补模式需要至少两步操作:

建立坐标系



向缓存区存入数据

。下面分别就这两个步骤分别进行详细讲解。

(一)建立坐标系

建立坐标系就是初始化

TCrdPrm

结构体。



  1. public




    struct


    TCrdPrm


  2. {


  3. public




    short


    dimension;


    //<span class=”fontstyle0″>表示所建立的坐标系的维数,取值范围:</span><span class=”fontstyle2″>[1, 4]</span>





  4. public




    short


    profile1;


    // 分别规划轴1~8.如果规划轴.没有对应到该坐标系,则 profile[x]的值为 0;





  5. public




    short


    profile2;



  6. public




    short


    profile3;


    //如果对应到了 X 轴,则 profile[x]为 1,Y 轴对应为 2, Z 轴对应为 3, A 轴对应为 4。





  7. public




    short


    profile4;



  8. public




    short


    profile5;


    //每个元素的取值范围: [0, 4]





  9. public




    short


    profile6;



  10. public




    short


    profile7;



  11. public




    short


    profile8;




  12. public




    double


    synVelMax;


    //<span class=”fontstyle0″>该坐标系所能承受的最大合成速度</span> ,取值范围: (0, 32767)





  13. public




    double


    synAccMax;


    //<span class=”fontstyle0″>该坐标系所能承受的最大合成加速度</span> ,取值范围: (0, 32767)





  14. public




    short


    evenTime;


    //最小匀速时间 ,取值范围: (0, 32767)





  15. public




    short


    setOriginFlag;


    //是否需要指定坐标系的原点坐标的规划位置.0:不需要指定原点坐标值,则坐标系





  16. //的原点在当前规划位置上。 1:需要指定原点坐标值,坐标系的原点在 originPos指





  17. //定的规划位置上。





  18. public




    int


    originPos1;



  19. public




    int


    originPos2;


    //指定的坐标系原点的规划位置值





  20. public




    int


    originPos3;



  21. public




    int


    originPos4;



  22. public




    int


    originPos5;



  23. public




    int


    originPos6;



  24. public




    int


    originPos7;



  25. public




    int


    originPos8;


  26. }

例程:

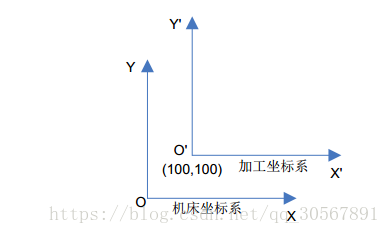

建立了一个二维坐标系,规划轴


1


对应为


x


轴,规划轴


2


对应为


y


轴,坐标系原点的规划位置是


(100, 100)


, 单位:


pulse


,在此坐标系内运动的最大合成速度为


500pulse/ms


,最大合成加速度为


1pulse/ms^2


, 最小匀速时间为


50ms





  1. TCrdPrm crdPrm;



  2. // 将结构体变量初始化为0




  3. memset(&crdPrm, 0,

    sizeof


    (crdPrm));



  4. // 为结构体赋值




  5. crdPrm.dimension=2;

    // 坐标系为二维坐标系




  6. crdPrm.synVelMax=500;

    // 最大合成速度: 500pulse/ms




  7. crdPrm.synAccMax=1;

    // 最大加速度: 1pulse/ms^2




  8. crdPrm.evenTime = 50;

    // 最小匀速时间: 50ms




  9. crdPrm.profile[0] = 1;

    // 规划器1对应到X轴




  10. crdPrm.profile[1] = 2;

    // 规划器2对应到Y轴




  11. crdPrm.setOriginFlag = 1;

    // 表示需要指定坐标系的原点坐标的规划位置




  12. crdPrm.originPos[0] = 100;

    // 坐标系的原点坐标的规划位置为(100, 100)




  13. crdPrm.originPos[1] = 100;


  14. // <span style=”font-size:16px;color:#ff0000;”>建立1号坐标系,设置坐标系参数</span>




  15. sRtn = GT_SetCrdPrm(<span style=

    “font-size:16px;”


    ><span style=


    “color:#333333;”


    >1</span></span>, &crdPrm);


(二)

向缓存区存入数据


步骤:


(a)首先清除缓存区中的数据。–GT_CrdClear(坐标系号,缓冲区号)


(b)向对应坐标系的相应缓冲区添加运行或动作数据。  –GT_ArcXYR,GT_LnXYZG0,GT_LnXY,GT_BufDelay等


(c)启动插补运动。  –GT_CrdStart


(1)直线插补例程


假设某数控机床刀具在


xy


平面从原点出发,走一段如图


6-12


所示的正六边形轨迹。一共需要

走七段轨迹,图中标号已标出。每走完一段轨迹会输出一次


IO


信号,并且暂停


400ms。




  1. // 即将把数据存入坐标系1的FIFO0中,所以要首先清除此缓存区中的数据




  2. sRtn = <span style=

    “font-size:16px;color:#ff0000;”


    >GT_CrdClear</span>(1, 0);



  3. // 向缓存区写入第一段插补数据




  4. sRtn = <span style=

    “font-size:16px;color:#ff0000;”


    >GT_LnXY</span>(


  5. 1,

    // 该插补段的坐标系是坐标系1




  6. 200000, 0,

    // 该插补段的终点坐标(200000, 0)




  7. 100,

    // 该插补段的目标速度: 100pulse/ms




  8. 0.1,

    // 插补段的加速度: 0.1pulse/ms^2




  9. 0,

    // 终点速度为0




  10. 0);

    // 向坐标系1的FIFO0缓存区传递该直线插补数据





  11. // 向缓存区写入第二段插补数据




  12. sRtn = GT_LnXY(1, 100000, 173205, 100, 0.1, 0, 0);


  13. // 缓存区数字量输出




  14. sRtn =<span style=

    “font-size:16px;color:#ff0000;”


    >GT_BufIO</span>(


  15. 1,

    // 坐标系是坐标系1




  16. MC_GPO,

    // 数字量输出类型:通用输出




  17. 0xffff,

    // bit0~bit15全部都输出




  18. 0x55,

    // 输出的数值为0x55




  19. 0);

    // 向坐标系1的FIFO0缓存区传递该数字量输出





  20. // 缓存区延时指令




  21. sRtn =<span style=

    “font-size:16px;color:#ff0000;”


    >GT_BufDelay</span>(


  22. 1,

    // 坐标系是坐标系1




  23. 400,

    // 延时400ms




  24. 0);

    // 向坐标系1的FIFO0缓存区传递该延时





  25. // 启动坐标系1的FIFO0的插补运动




  26. sRtn = <span style=

    “font-size:16px;color:#ff0000;”


    >GT_CrdStart</span>(1, 0);



  27. do




  28. {


  29. // 查询坐标系1的FIFO的插补运动状态




  30. sRtn =<span style=

    “font-size:16px;color:#ff0000;”


    > GT_CrdStatus</span>(


  31. 1,

    // 坐标系是坐标系1




  32. &run,

    // 读取插补运动状态




  33. &segment,

    // 读取当前已经完成的插补段数




  34. 0);

    // 查询坐标系1的FIFO0缓存区





  35. // 坐标系在运动, 查询到的run的值为1




  36. }

    while


    (run == 1);


  37. ……

(2)圆弧插补指令分为两种:


a)


半径描述方法



GT_ArcXYR





GT_ArcYZR





GT_ArcZXR


b)


圆心坐标描述方法   — GT_ArcXYC、 GT_ArcYZC、 GT_ArcZXC



  1. // 即将把数据存入坐标系1的FIFO0中,所以要首先清除此缓存区中的数据




  2. sRtn = GT_CrdClear(1, 0);



  3. // 向缓存区写入第一段插补数据




  4. sRtn = <span style=

    “font-size:16px;color:#ff0000;”


    >GT_LnXY</span>(


  5. 1,

    // 该插补段的坐标系是坐标系1




  6. 200000, 0,

    // 该插补段的终点坐标(200000, 0)




  7. 100,

    // 该插补段的目标速度: 100pulse/ms




  8. 0.1,

    // 插补段的加速度: 0.1pulse/ms^2




  9. 0,

    // 终点速度为0




  10. 0);

    // 向坐标系1的FIFO0缓存区传递该直线插补数据

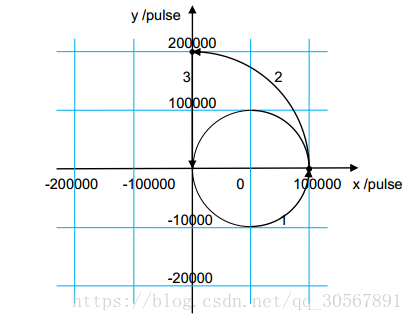

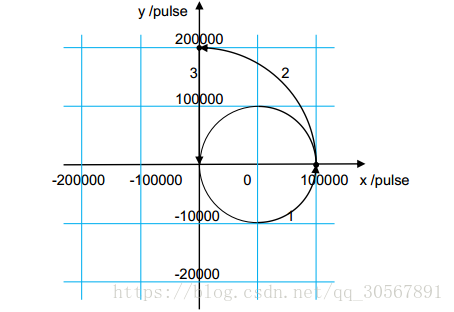

  11. // 向缓存区写入第二段插补数据,该段数据是以圆心描述方法描述了一个整圆




  12. sRtn = <span style=

    “font-size:16px;color:#ff0000;”


    >GT_ArcXYC</span>(


  13. 1,

    // 坐标系是坐标系1




  14. 200000, 0,

    // 该圆弧的终点坐标(200000, 0)




  15. -100000, 0,

    // 圆弧插补的圆心相对于起点位置的偏移量(-100000, 0)




  16. 0,

    // 该圆弧是顺时针圆弧




  17. 100,

    // 该插补段的目标速度: 100pulse/ms




  18. 0.1,

    // 该插补段的加速度: 0.1pulse/ms^2




  19. 0,

    // 终点速度为0




  20. 0);

    // 向坐标系1的FIFO0缓存区传递该直线插补数据






  21. // 向缓存区写入第三段插补数据,该段数据是以半径描述方法描述了一个1/4圆弧




  22. sRtn = <span style=

    “font-size:16px;color:#ff0000;”


    >GT_ArcXYR</span>(


  23. 1,

    // 坐标系是坐标系1




  24. 0, 200000,

    // 该圆弧的终点坐标(0, 200000)




  25. 200000,

    // 半径: 200000pulse




  26. 1,

    // 该圆弧是逆时针圆弧




  27. 100,

    // 该插补段的目标速度: 100pulse/ms




  28. 0.1,

    // 该插补段的加速度: 0.1pulse/ms^2




  29. 0,

    // 终点速度为0




  30. 0);

    // 向坐标系1的FIFO0缓存区传递该直线插补数据






  31. // 向缓存区写入第四段插补数据,回到原点位置




  32. sRtn = <span style=

    “font-size:16px;color:#ff0000;”


    >GT_LnXY</span>(1, 0, 0, 100, 0.1, 0, 0);




  33. //启动坐标系1的FIFO0的插补运动




  34. sRtn = <span style=

    “font-size:16px;color:#ff0000;”


    >GT_CrdStart</span>(1, 0);




  35. do




  36. {


  37. // 查询坐标系1的FIFO的插补运动状态




  38. sRtn = <span style=

    “font-size:16px;color:#ff0000;”


    >GT_CrdStatus</span>(


  39. 1,

    // 坐标系是坐标系1




  40. &run,

    // 读取插补运动状态




  41. &segment,

    // 读取当前已经完成的插补段数




  42. 0);

    // 查询坐标系1的FIFO0缓存区





  43. // 坐标系在运动, 查询到的run的值为1




  44. }

    while


    (run == 1);

版权声明:本文为博主原创文章,未经博主允许不得转载。 https://blog.csdn.net/qq_30567891/article/details/80236106
