多级放大电路

直接耦合

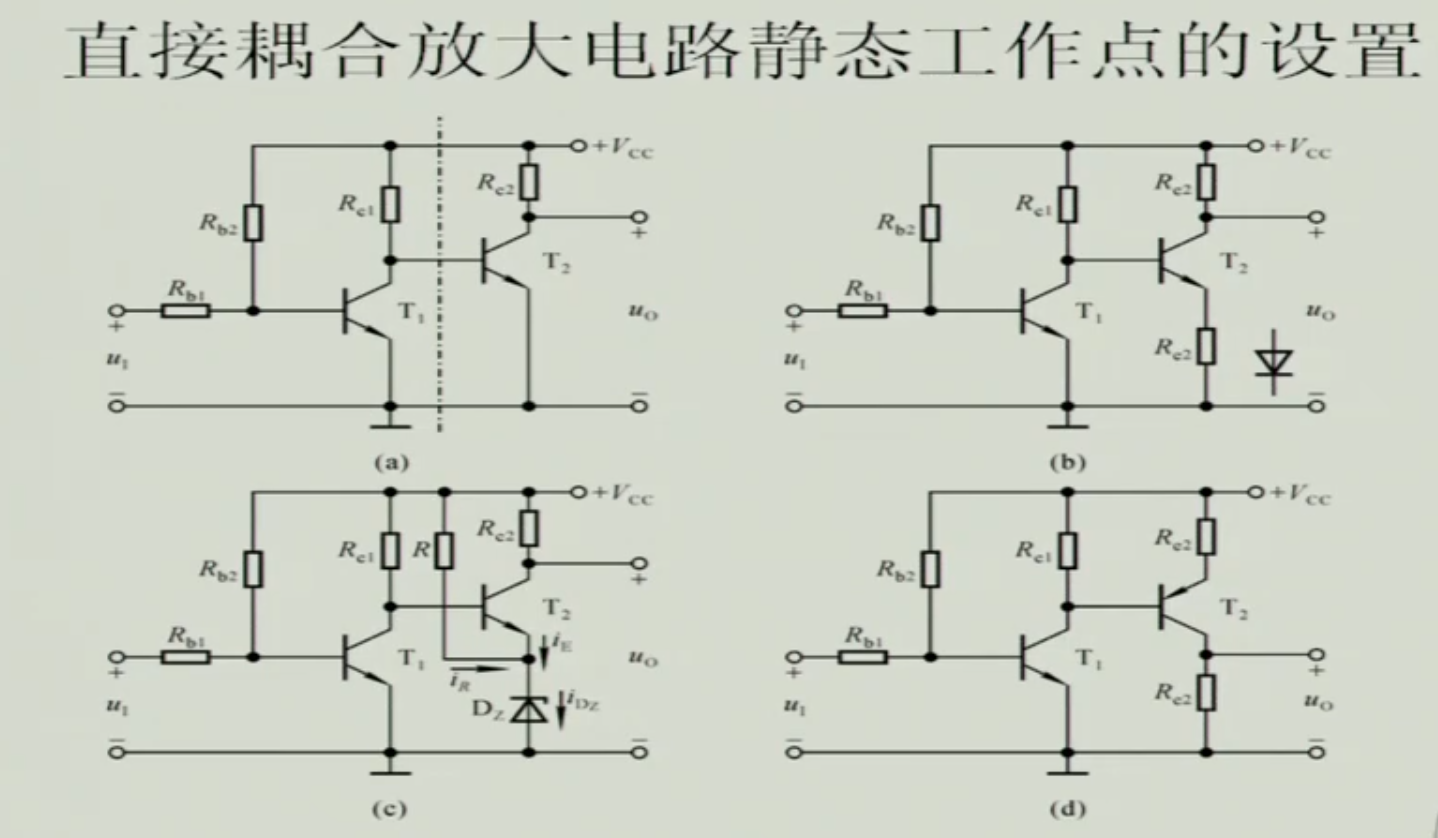

图a，两个共射放大电路的直接耦合，T2的集电极电位是UBE大约是0.7，T1的基极电位大约也是0.7，集电结无法反偏，T1很有可能就奔着饱和去了。

图b，为了避免a的问题，加电阻Re2，可是Re2变大之后T2的放大倍数也因为Re2的影响而减小。

图c，加稳压二极管，又串联一个电阻R的原因是因为给稳压二极管足够大的电流，使其能够稳压，如果不加很有可能这个IE的电流没法使稳压二极管稳压。可是这样加的话前级的反偏问题是解决了，后一级T2的基极电位变高，想要保证T2的反偏要使VCC进一步提高。

图d，一个PNP，一个NPN两个管接到一起很好的满足了需求。

缺点：调试困难、Q点影响，前级Q点变化，后一级会把这个影响扩大

优点：低频特性良好，没有电容，易于集成

阻容耦合

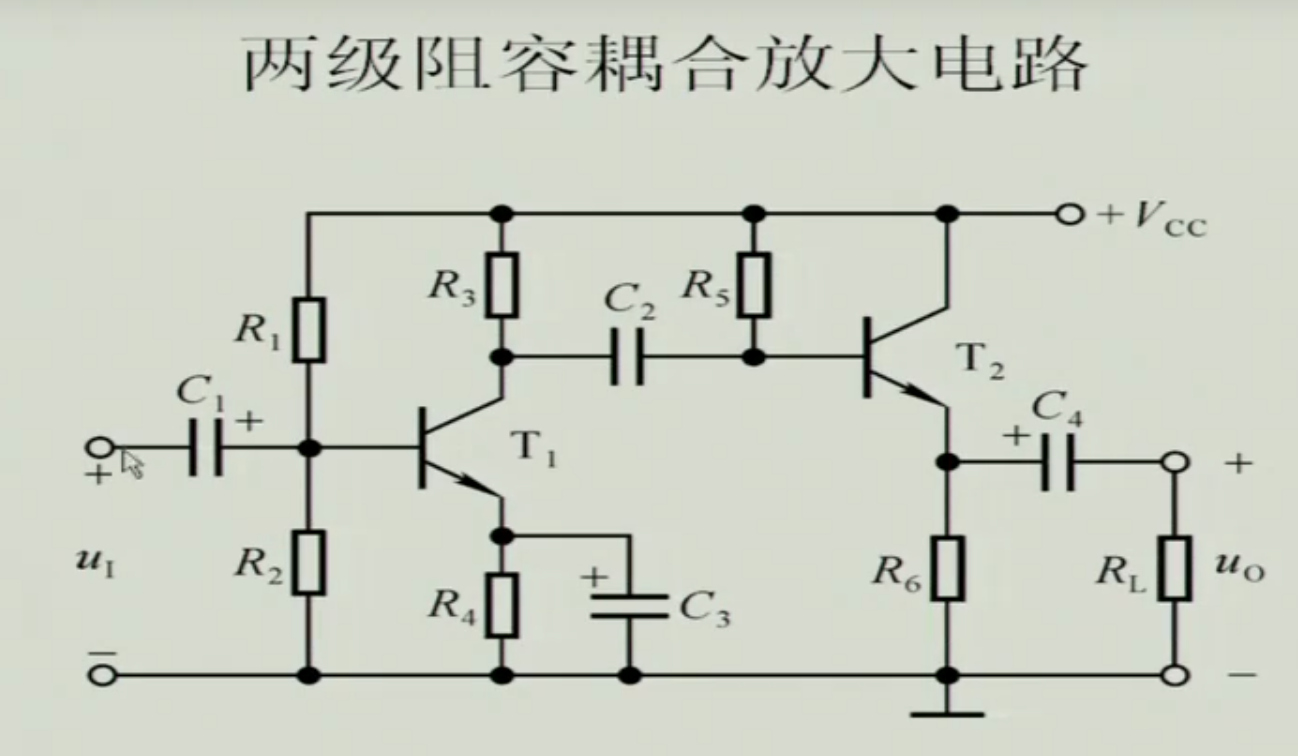

前后泾渭分明，各管各的直流通路，互不影响。

优点：调试容易，稳定Q点容易、中频良好

缺点：低频特性不好输入阻抗大，不便于集成

常见于分立元件放大电路

变压器耦合

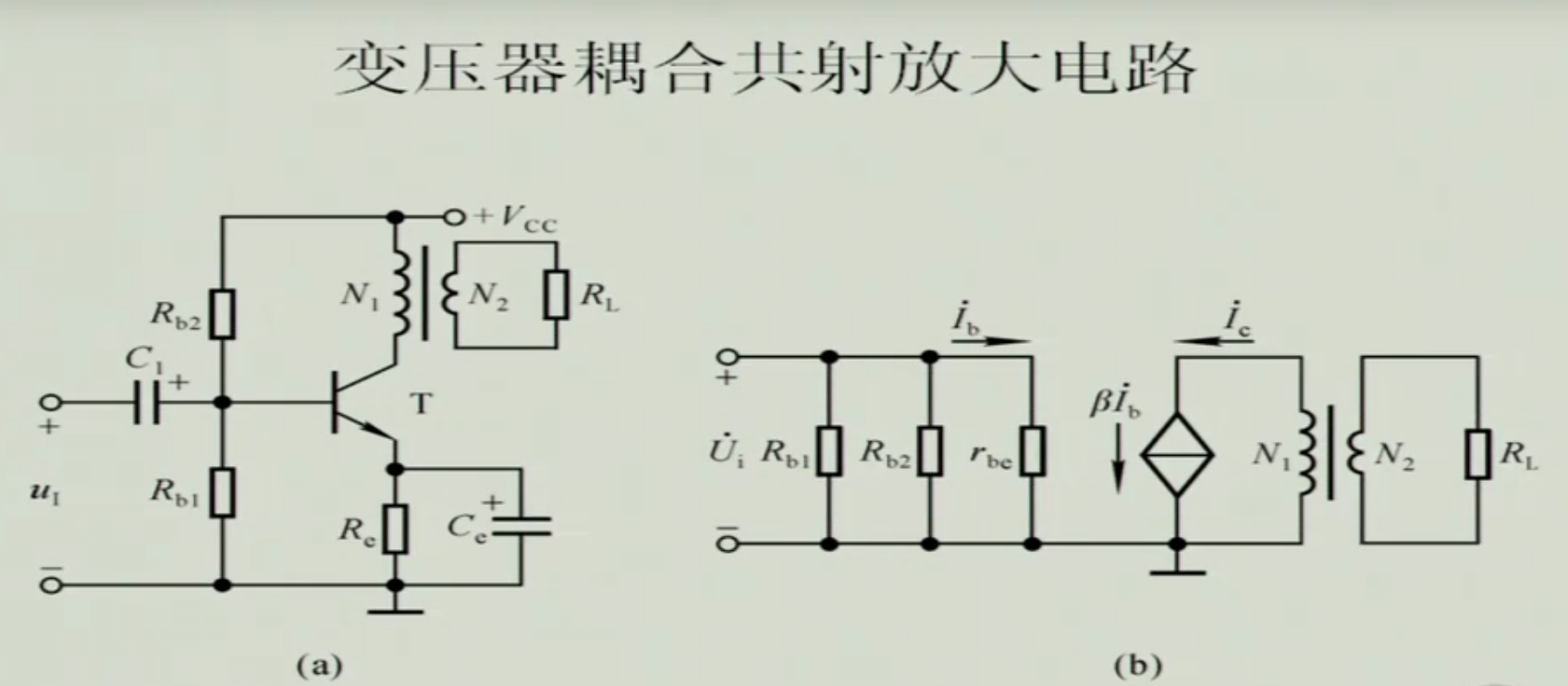

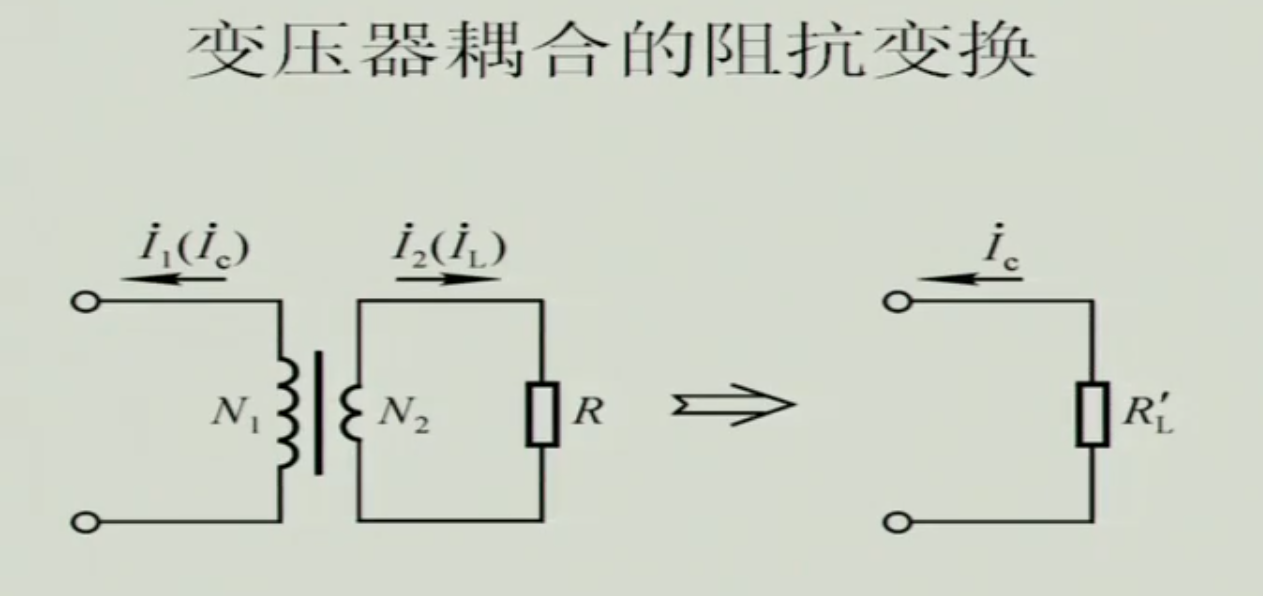

变压器耦合，直流通路各管各的，完成阻抗变换。

光电耦合

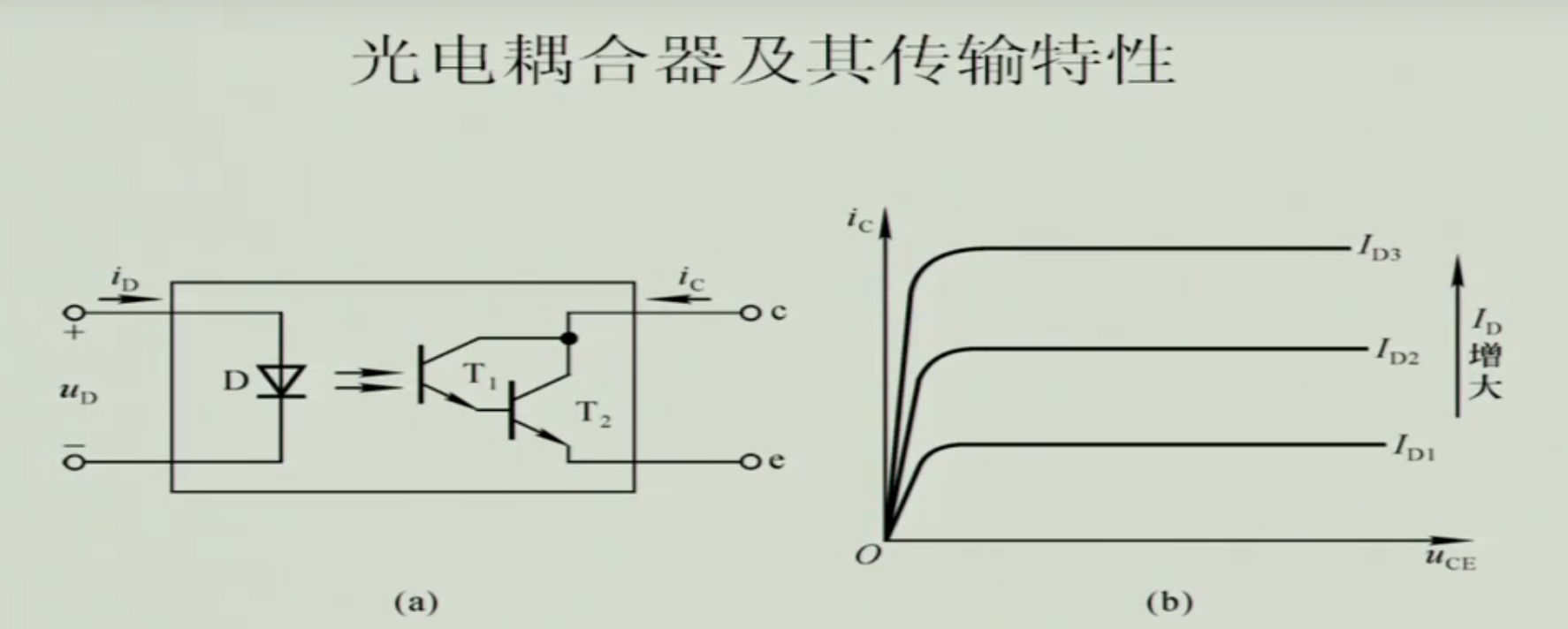

前后级互不影响，长距离光纤传递不受干扰。
