达摩院视觉算法黑科技之透明抠图

  • Post author:
  • Post category:其他



透明抠图 vs 非透明抠图

物体的抠图问题可以定义为求解以下的公式,即给定图像I,求解前景颜色F、背景颜色B和Alpha matte的线性组合:

对于透明物体而言,它展现在观察者眼中的颜色是由其前景颜色,背景颜色以及环境光线经过前景物体自我反射折射混合而成的,因此,它的公式会更加复杂一些:

Φ表示的是环境光的影响 它是所有光线E(w)与反射率方程R乘积在所有点上的二重积分,求解很复杂[1],导致实现精确的透明抠图是一个非常困难的问题。因此,现有透明抠图研究的目标也是实现视觉感受“真实”的抠图而已,并非追求完全真实的抠图结果。


现有研究

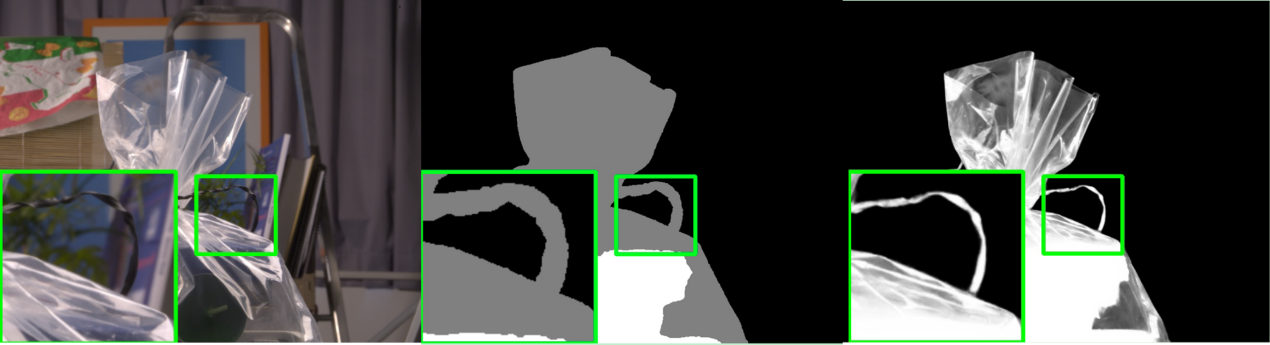

SOTA的Matting算法在同时提供原图和对应trimap的情况下,可以的实现对半透物体的处理(如下图为GCA-Matting[2]的效果),但tripmap在实际的图像的处理中难以获取,限制了这类算法其在业务中的使用。

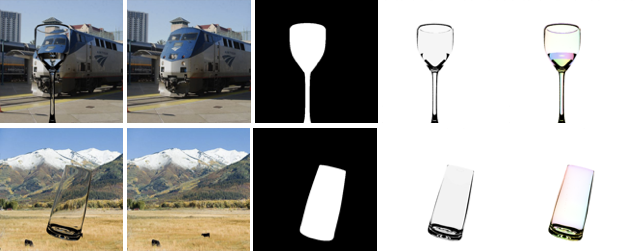

TOM-Net[3]将透明抠图问题视为折射流的估计问题,网络支持对单图输入,经过三分支的编解码器网络,分别预测图像的Object Mask,attenuative mask,flow mask(折射流图),并可以通过折射流信息进一步在新的背景进行合成。该方法的局限性在于其假设物体必须全部为无色透明物体,并且在训练过程中需要折射流图作为label, 而折射流图在真实世界是非常难以获取的,因此该方法的训练数只能依赖于图形学合成,与真实透明图像的分布无法一致(图像的语义合理性存疑,例如玻璃杯在山前悬浮)。经过我们在实际数据上的测试,该方法在实际图像的表现并不理想。

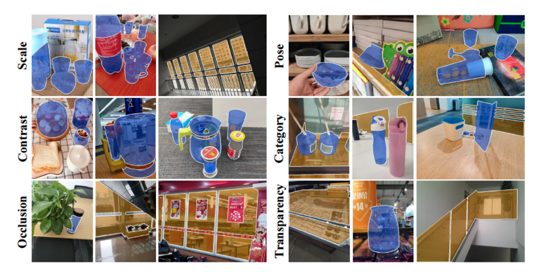

[4]提出了基于语义分支和边缘分支结构的真实世界透明物体分割网络,通过边界注意力模块(Boundary Attention Modeule)增强对透明物体的分割精度,并发布了目前数量最大的透明物体分割标注数据集Trans10K。然而,文章提出的算法和发布的数据集都是处理到语义分割层面,并没有对物体的透明度做进一步处理。


问题简化

考虑到透明抠图问题本身难以求解,而且数据构建也非常困难,在实际的应用场景中,为保证同时保证算法的泛化能力和抠图效果,我们对问题进行了简化, 我们假设

所需处理的物体的透明部分是无色的,且所在环境的背景颜色分布相对均匀

。在这样的条件下,背景的自发光或反射光的颜色可以认为是全局一致的颜色,不会出现多种颜色叠加的情况,Φ的估计就只是和背景颜色相关了。特别的,如果预知背景的颜色,可以通过将其作为先验引入Φ中,对结果进行背景杂色的抑制及去除。


模型设计

我们的模型输入为单张图像,首先提取其深层特征。然后进行语义级别的分割和提取,力求完整准确地获得物体所在图像区域(Mask)。同步进行对图像物体不透明度(Opacity)的预测。而不透明度(Opacity)的预测由于在训练的时候没有进行语义的约束,容易存在非主体区域的噪声影响,因此,将两者进行融合可以将透明信息约束在主体范围内。

最后,对于已知背景颜色先验的场景(如已知是绿幕),我们可以引入颜色纠正模块,实现对背景透出的杂色进行去除。对于背景颜色未知,但饱和度低的场景,抠图结果也依然可用。


结果与应用

在已知背景颜色先验的情况下,可以通过颜色纠正模块对背景透出的杂色进行去除(左到右:实拍图,Opacity, 直接抠图结果,色偏纠正结果)

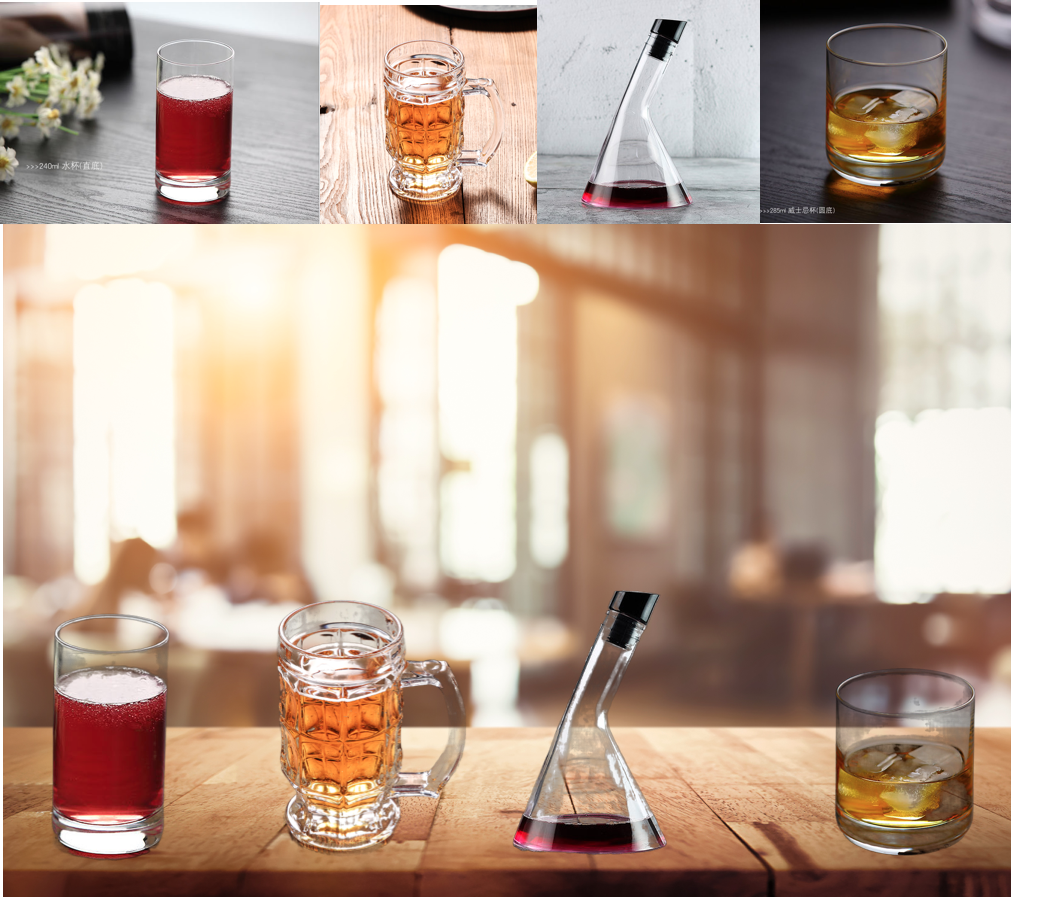

对于背景颜色未知,但饱和度低的场景,抠图结果也依然可用。

更多结果

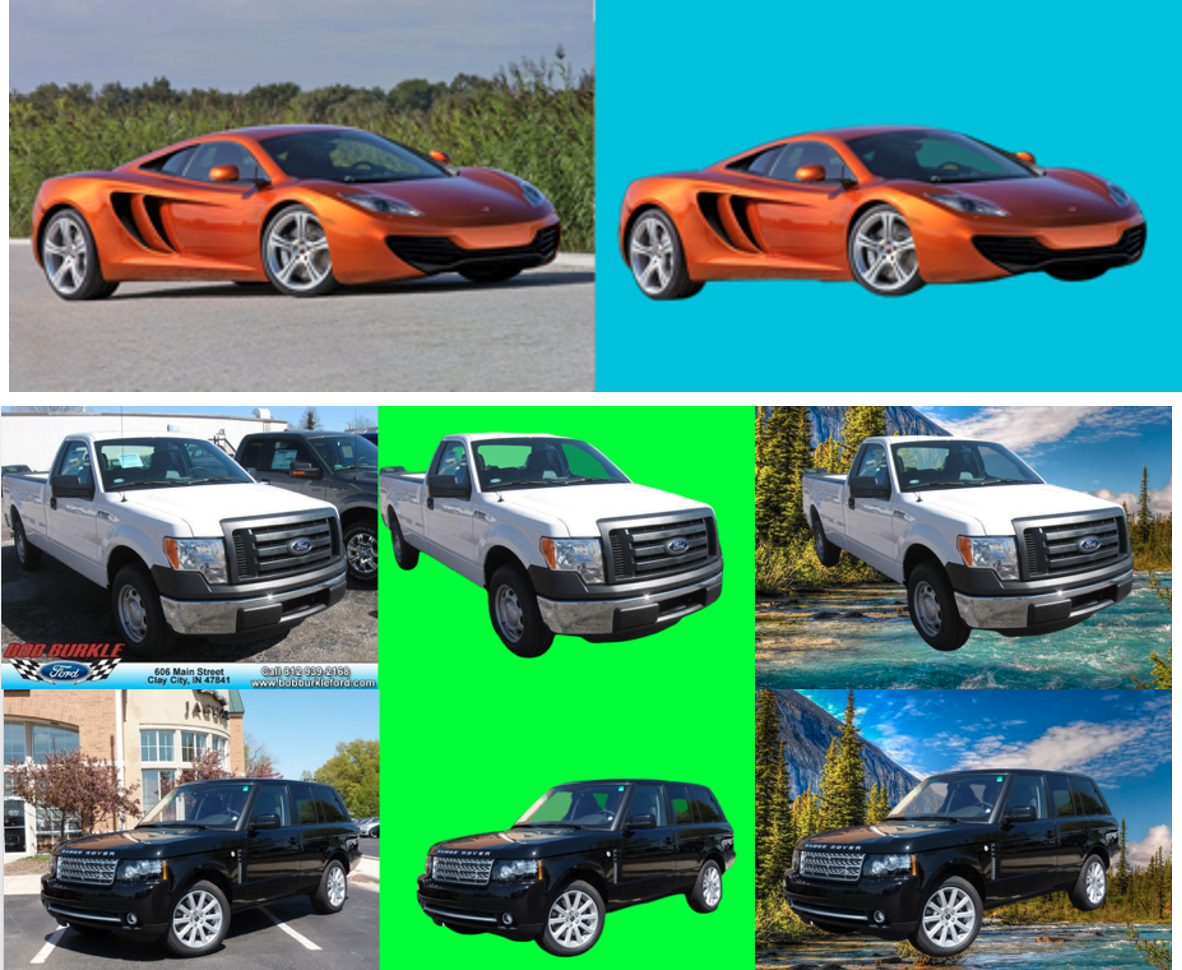

目前在车辆分割算法上,我们已经实现了基于透明抠图的思路用于改善半透车窗区域的效果,使得车辆经过抠图,能够更加自然和谐与新背景进行融合。目前车辆分割已经上线阿里云视觉智能开放平台(https://vision.aliyun.com/),欢迎大家体验试用。


总结与展望

目前的透明抠图算法,面对更为多样的真实场景下物体,仍然具有以下不足,需要进一步探索解决:

1.真实透明物体图像数据量严重不足,且标注困难;

2.主体不透明度图(Opacity)的预测容易受到图像中噪声的影响;

3.在得到Opacity图后,在未知背景先验,且背景颜色饱和度高的情况下,如何实现将背景色的去除(如下图的杯子整体泛蓝);

后续我们会考虑进一步提取背景的特征,将背景先验知识引入到透明度的估计上,增加RGB偏移输出信息,尝试对前景物体的颜色进行纠正

[1] Environment matting and compositing

[2] Natural Image Matting via Guided Contextual Attention

[3] Learning Transparent Object Matting

[4] Segmenting Transparent Objects in the Wild
