在上一篇
最简单的DRM应用程序 （single-buffer）
中，我们学习了如何去编写一个最基本的DRM应用程序。而本篇文章，将在 modeset-single-buffer 的基础上，对其进行扩展，使用
双buffer机制
的案例，来加深大家对
drmModeSetCrtc()
函数的印象。
使用上一节中的modeset-single-buffer程序，如果用户想要修改画面内容，就只能对
mmap()
后的buffer进行修改，这就会导致用户能很明显的在屏幕上看到软件修改buffer的过程，用户体验大大降低。而双buffer机制则能很好的避免这种问题，双buffer的概念无需过多赘述，大家听名字就知道什么意思了，即前后台buffer切换机制。
伪代码：
int main(void)
{
...
while(1) {
drmModeSetCrtc(fb0);
...
drmModeSetCrtc(fb1);
...
}
...
}
详细参考代码如下：
modeset-double-buffer.c
#define _GNU_SOURCE
#include <errno.h>
#include <fcntl.h>
#include <stdbool.h>
#include <stdint.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <sys/mman.h>
#include <time.h>
#include <unistd.h>
#include <xf86drm.h>
#include <xf86drmMode.h>
struct buffer_object {
uint32_t width;
uint32_t height;
uint32_t pitch;
uint32_t handle;
uint32_t size;
uint32_t *vaddr;
uint32_t fb_id;
};
struct buffer_object buf[2];
static int modeset_create_fb(int fd, struct buffer_object *bo, uint32_t color)
{
struct drm_mode_create_dumb create = {};
struct drm_mode_map_dumb map = {};
uint32_t i;
create.width = bo->width;
create.height = bo->height;
create.bpp = 32;
drmIoctl(fd, DRM_IOCTL_MODE_CREATE_DUMB, &create);
bo->pitch = create.pitch;
bo->size = create.size;
bo->handle = create.handle;
drmModeAddFB(fd, bo->width, bo->height, 24, 32, bo->pitch,
bo->handle, &bo->fb_id);
map.handle = create.handle;
drmIoctl(fd, DRM_IOCTL_MODE_MAP_DUMB, &map);
bo->vaddr = mmap(0, create.size, PROT_READ | PROT_WRITE,
MAP_SHARED, fd, map.offset);
for (i = 0; i < (bo->size / 4); i++)
bo->vaddr[i] = color;
return 0;
}
static void modeset_destroy_fb(int fd, struct buffer_object *bo)
{
struct drm_mode_destroy_dumb destroy = {};
drmModeRmFB(fd, bo->fb_id);
munmap(bo->vaddr, bo->size);
destroy.handle = bo->handle;
drmIoctl(fd, DRM_IOCTL_MODE_DESTROY_DUMB, &destroy);
}
int main(int argc, char **argv)
{
int fd;
drmModeConnector *conn;
drmModeRes *res;
uint32_t conn_id;
uint32_t crtc_id;
fd = open("/dev/dri/card0", O_RDWR | O_CLOEXEC);
res = drmModeGetResources(fd);
crtc_id = res->crtcs[0];
conn_id = res->connectors[0];
conn = drmModeGetConnector(fd, conn_id);
buf[0].width = conn->modes[0].hdisplay;
buf[0].height = conn->modes[0].vdisplay;
buf[1].width = conn->modes[0].hdisplay;
buf[1].height = conn->modes[0].vdisplay;
modeset_create_fb(fd, &buf[0], 0xff0000);
modeset_create_fb(fd, &buf[1], 0x0000ff);
drmModeSetCrtc(fd, crtc_id, buf[0].fb_id,
0, 0, &conn_id, 1, &conn->modes[0]);
getchar();
drmModeSetCrtc(fd, crtc_id, buf[1].fb_id,
0, 0, &conn_id, 1, &conn->modes[0]);
getchar();
modeset_destroy_fb(fd, &buf[1]);
modeset_destroy_fb(fd, &buf[0]);
drmModeFreeConnector(conn);
drmModeFreeResources(res);
close(fd);
return 0;
}
以上代码是基于
David Herrmann
所写的
drm-howto/modeset-double-buffered.c
文件修改的。和modeset-single-buffer案例一样，为了方便大家关注重点，以上代码删除了许多异常错误处理，并对程序功能做了简化。
从上面的代码我们可以看出，
drmModeSetCrtc()
的功能除了可以初始化整条显示pipeline，建立crtc到connector之间的连接关系外，
它还可以更新屏幕显示内容
，即通过修改fb_id，来完成显示buffer的切换。
有的同学可能会担心，重复调用
drmModeSetCrtc()
会导致硬件链路被重复初始化。其实不必担心，因为DRM驱动框架会对传入的参数进行检查，只要display mode 和 pipeline 链路连接关系没有发生变化，就不会重新初始化硬件。

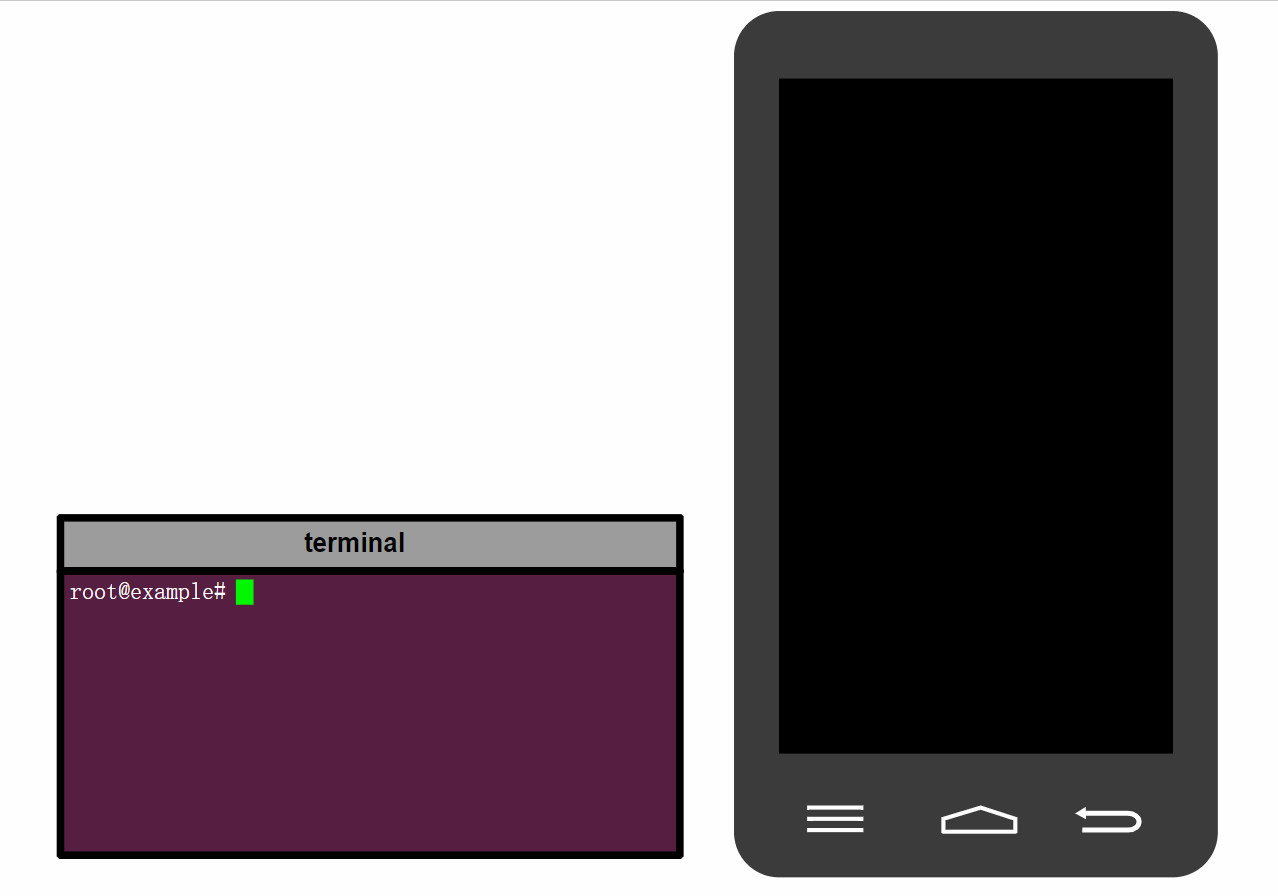

运行结果：
（模拟效果）
描述：程序运行后，屏幕显示红色；输入回车后，屏幕显示蓝色；再次输入回车后，程序退出。
注意：程序运行之前，请确保没有其它应用或服务占用/dev/dri/card0节点，否则将出现
Permission Denied
错误。
源码下载：
modeset-double-buffer
参考资料：
David Herrmann’s Blog:
Advanced DRM Mode-Setting API
David Herrmann’s Github:
drm-howto/modeset-double-buffered.c
