一、AxGlyph

AxGlyph官方版是一款相当专业的实用型矢量绘图工具，AxGlyph最新版功能强悍，采用所见即所得操作界面，支持滚动式符号面板，多底色、面板符号定制和分页顺序调整，格式化图形，AxGlyph软件操作简便。

下载地址：

https://www.amyxun.com/


软件界面：

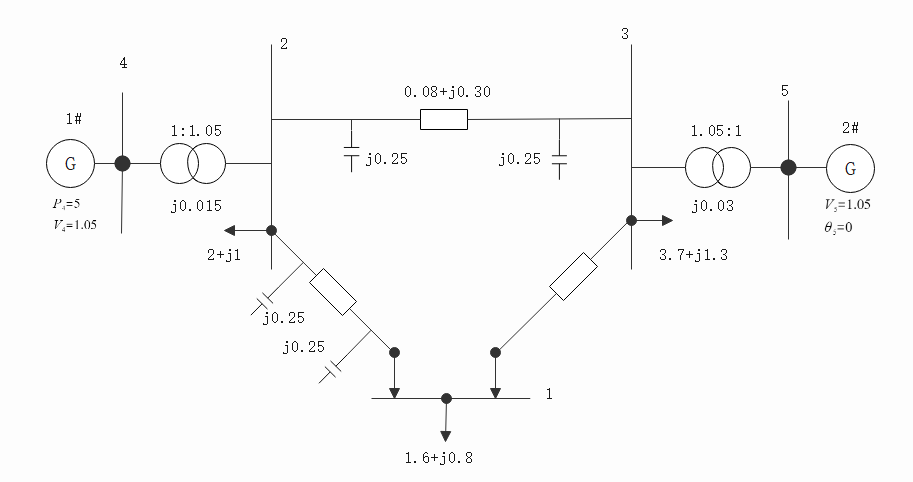

随便画一个电路图试试：

二、EdrawSoft

下载地址：

https://www.edrawsoft.cn/edrawmax/

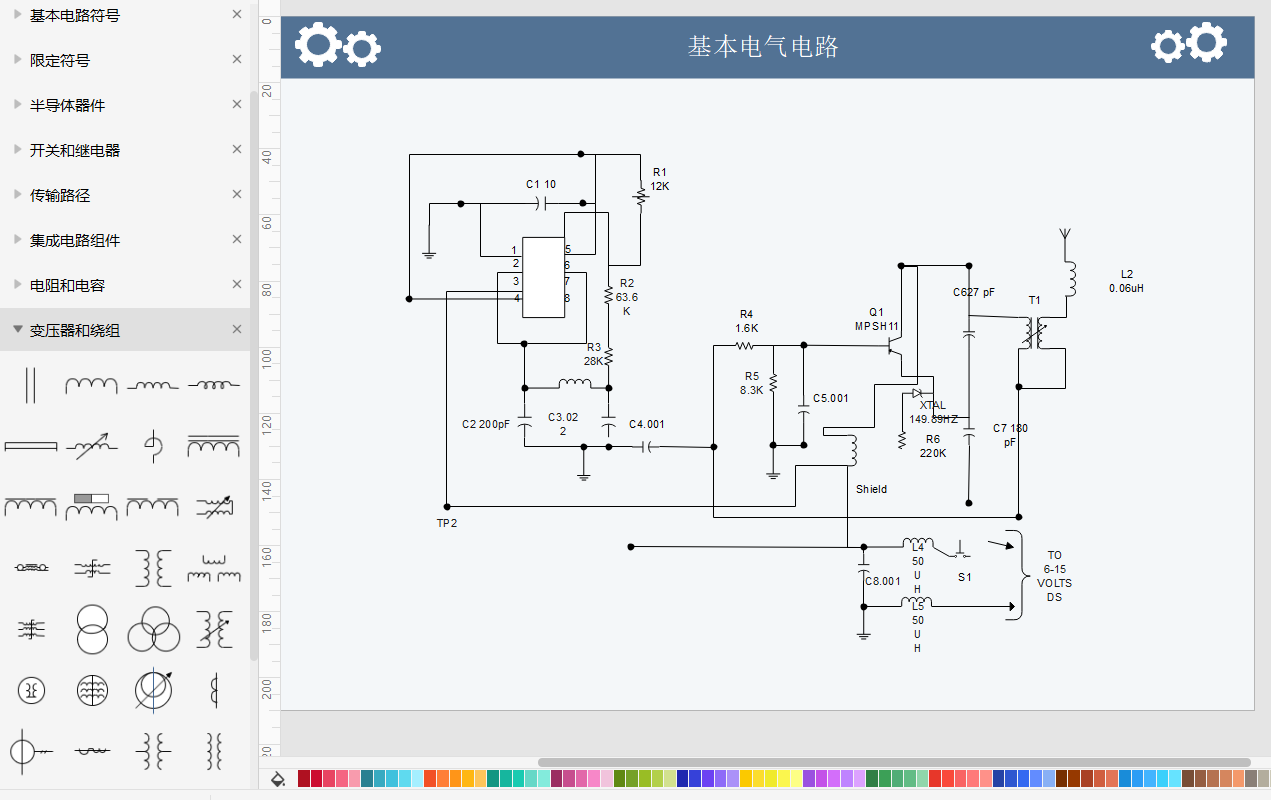

软件界面：

随便画一个电路图试试：

三、CircuiTikZ

命令行下查看帮助文档：

texdoc circuitikz

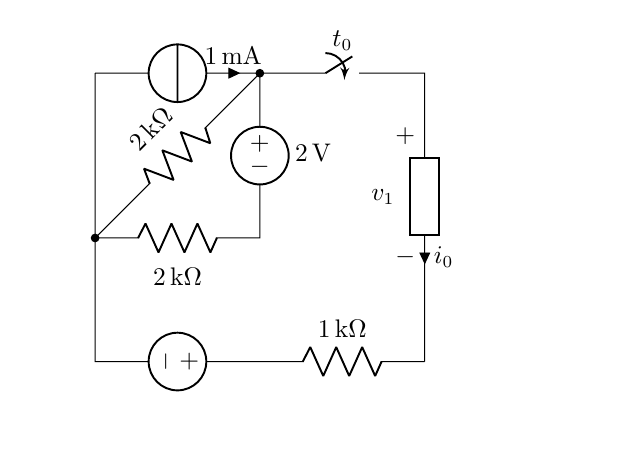

举个栗子：

\documentclass{article}

\usepackage{ctex}
\usepackage[siunitx, RPvoltages]{circuitikz}
\usepackage{tikz}


\begin{document}
%这是猫九第一次用tikz库绘制电路图。

\begin{circuitikz}[scale=1.2,american voltages]
	\draw (0,2) to [I=1<\milli \ampere>] (2,2)
	to [R,l_=2<\kilo \ohm>,*-*] (0,0)
	to [R,l_=2<\kilo \ohm>] (2,0)
	to [V,l_=2<\volt>] (2,2)
	to [cspst,l=$t_0$] (4,2) -- (4,1.5)
	to [generic,i=$i_0$,v=$v_1$] (4,-0.5) --(4,-1.5)
	(0,2) -- (0,-1.5) to [V,v=<\volt>] (2,-1.5)
	to [R,l=1<\kilo \ohm>] (4,-1.5);
\end{circuitikz}

\end{document}

四、Python+SchemDraw

Schemdraw is a Python package for producing high-quality electrical circuit schematic diagrams. Circuit elements are added, one at a time, similar to how you might draw them by hand, using Python methods.

使用之前先用pip进行安装：

pip install schemdraw

官方文档在这里：<

Schemdraw documentation — SchemDraw 0.12 documentation

>

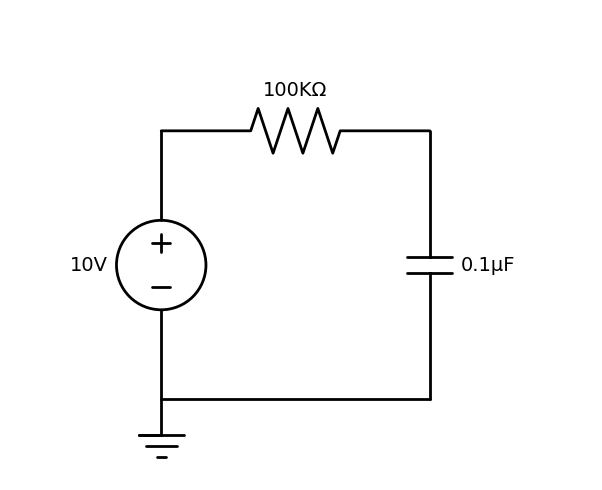

import schemdraw
import schemdraw.elements as elm

if __name__ == '__main__':
    d = schemdraw.Drawing()
    d += elm.Resistor().label('100KΩ')
    d += elm.Capacitor().down().label('0.1μF', loc='bottom')
    d += elm.Line().left()
    d += elm.Ground()
    d += elm.SourceV().up().label('10V')
    d.draw()

五、工具评测

你学废了吗？
