opencv中的CV_MAKETYPE及其他相关基本类型定义（2）

接着上一篇，opencv是如何根据“类型描述符”（如CV_8UC3)来得到type、channel、isSubMat、isContinuous的呢？本文将解释这个问题。

从opencv的源码（文件：Cvdef.h）中，可以看到如下宏：

#define CV_CN_MAX     512
#define CV_CN_SHIFT   3
#define CV_DEPTH_MAX  (1 << CV_CN_SHIFT)

#define CV_8U   0
#define CV_8S   1
#define CV_16U  2
#define CV_16S  3
#define CV_32S  4
#define CV_32F  5
#define CV_64F  6
#define CV_USRTYPE1 7

#define CV_MAT_DEPTH_MASK       (CV_DEPTH_MAX - 1)
#define CV_MAT_DEPTH(flags)     ((flags) & CV_MAT_DEPTH_MASK)

#define CV_MAKETYPE(depth,cn) (CV_MAT_DEPTH(depth) + (((cn)-1) << CV_CN_SHIFT))
#define CV_MAKE_TYPE CV_MAKETYPE

#define CV_8UC1 CV_MAKETYPE(CV_8U,1)
#define CV_8UC2 CV_MAKETYPE(CV_8U,2)
#define CV_8UC3 CV_MAKETYPE(CV_8U,3)
#define CV_8UC4 CV_MAKETYPE(CV_8U,4)
#define CV_8UC(n) CV_MAKETYPE(CV_8U,(n))

#define CV_8SC1 CV_MAKETYPE(CV_8S,1)
#define CV_8SC2 CV_MAKETYPE(CV_8S,2)
#define CV_8SC3 CV_MAKETYPE(CV_8S,3)
#define CV_8SC4 CV_MAKETYPE(CV_8S,4)
#define CV_8SC(n) CV_MAKETYPE(CV_8S,(n))

#define CV_16UC1 CV_MAKETYPE(CV_16U,1)
#define CV_16UC2 CV_MAKETYPE(CV_16U,2)
#define CV_16UC3 CV_MAKETYPE(CV_16U,3)
#define CV_16UC4 CV_MAKETYPE(CV_16U,4)
#define CV_16UC(n) CV_MAKETYPE(CV_16U,(n))

#define CV_16SC1 CV_MAKETYPE(CV_16S,1)
#define CV_16SC2 CV_MAKETYPE(CV_16S,2)
#define CV_16SC3 CV_MAKETYPE(CV_16S,3)
#define CV_16SC4 CV_MAKETYPE(CV_16S,4)
#define CV_16SC(n) CV_MAKETYPE(CV_16S,(n))

#define CV_32SC1 CV_MAKETYPE(CV_32S,1)
#define CV_32SC2 CV_MAKETYPE(CV_32S,2)
#define CV_32SC3 CV_MAKETYPE(CV_32S,3)
#define CV_32SC4 CV_MAKETYPE(CV_32S,4)
#define CV_32SC(n) CV_MAKETYPE(CV_32S,(n))

#define CV_32FC1 CV_MAKETYPE(CV_32F,1)
#define CV_32FC2 CV_MAKETYPE(CV_32F,2)
#define CV_32FC3 CV_MAKETYPE(CV_32F,3)
#define CV_32FC4 CV_MAKETYPE(CV_32F,4)
#define CV_32FC(n) CV_MAKETYPE(CV_32F,(n))

#define CV_64FC1 CV_MAKETYPE(CV_64F,1)
#define CV_64FC2 CV_MAKETYPE(CV_64F,2)
#define CV_64FC3 CV_MAKETYPE(CV_64F,3)
#define CV_64FC4 CV_MAKETYPE(CV_64F,4)
#define CV_64FC(n) CV_MAKETYPE(CV_64F,(n))

#define CV_MAT_CN_MASK          ((CV_CN_MAX - 1) << CV_CN_SHIFT)
#define CV_MAT_CN(flags)        ((((flags) & CV_MAT_CN_MASK) >> CV_CN_SHIFT) + 1)
#define CV_MAT_TYPE_MASK        (CV_DEPTH_MAX*CV_CN_MAX - 1)
#define CV_MAT_TYPE(flags)      ((flags) & CV_MAT_TYPE_MASK)
#define CV_MAT_CONT_FLAG_SHIFT  14
#define CV_MAT_CONT_FLAG        (1 << CV_MAT_CONT_FLAG_SHIFT)
#define CV_IS_MAT_CONT(flags)   ((flags) & CV_MAT_CONT_FLAG)
#define CV_IS_CONT_MAT          CV_IS_MAT_CONT
#define CV_SUBMAT_FLAG_SHIFT    15
#define CV_SUBMAT_FLAG          (1 << CV_SUBMAT_FLAG_SHIFT)
#define CV_IS_SUBMAT(flags)     ((flags) & CV_MAT_SUBMAT_FLAG)

正是通过这些宏来获得上述函数的值的（Mat结构内部有个数据成员flags，即包含了除“类型描述符”以外的描述是否连续、是否为子Mat等信息）。

经过推导，本人得出结论如下：

flags解剖：把flags看作是2进制数，那么

[1-3]位描述depth。

[4-12]位描述channels

[13]位

[14]位描述是否连续

[15]位描述是否为子矩阵（submat）

根据Mat::type()等函数往往返回的是一个数值，不利于调试，针对这一点，有如下方法：

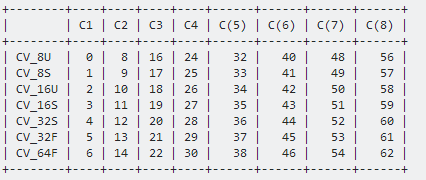

方法1 查表

方法2 使用帮助函数

string type2str(int type) {
  string r;

  uchar depth = type & CV_MAT_DEPTH_MASK;
  uchar chans = 1 + (type >> CV_CN_SHIFT);

  switch ( depth ) {
    case CV_8U:  r = "8U"; break;
    case CV_8S:  r = "8S"; break;
    case CV_16U: r = "16U"; break;
    case CV_16S: r = "16S"; break;
    case CV_32S: r = "32S"; break;
    case CV_32F: r = "32F"; break;
    case CV_64F: r = "64F"; break;
    default:     r = "User"; break;
  }

  r += "C";
  r += (chans+'0');

  return r;
}

用法如下

string ty =  type2str( M.type() );
printf("Matrix: %s %dx%d \n", ty.c_str(), M.cols, M.rows );

输出：

Matrix: 8UC3 640x480
Matrix: 64FC1 3x2

参考

1.
   http://stackoverflow.com/questions/10167534/how-to-find-out-what-type-of-a-mat-object-is-with-mattype-in-opencv
