本篇文章讲解 DCN(Deep & Cross Network) 的 tensorflow2.0 实现，并使用 Criteo 数据集的子集加以实践。如果在看本文时有所困惑，可以看看 DCN(Deep & Cross Network) 的相关理论：
CTR 模型之 Deep & Cross (DCN) 与 xDeepFM 解读
。
本文使用的数据下载地址于代码获取地址在文末获取。
首先了解一下 Criteo数据集，它由有39个特征，1个label列，其中以I开头的为数值型特征，以C开头的为类别特征：
可以看到数据中有缺失值需要填充，并且类别变量需要进行类别编码(onehot 编码的任务交给模型)，这部分预处理的代码不详细讲了。
为了方便后面建立模型，先将特征划分为 dense 特征与 sparse 特征两个类别：
# 数值型
dense_feats = [f for f in cols if f[0] == "I"]
# 类别型
sparse_feats = [f for f in cols if f[0] == "C"]
Deep & Cross Network

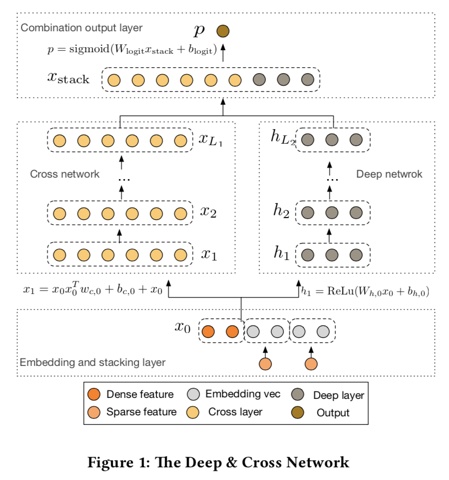

DCN网络结构如下：
构造模型输入
对于 dense 特征，按下面的代码构造输入：
# 构造每个 dense 特征的输入
dense_inputs = []
for f in dense_feats:
_input = Input([1], name=f)
dense_inputs.append(_input)
# 将输入拼接到一起
concat_dense_inputs = Concatenate(axis=1)(dense_inputs) # ?, 13
对于 sparse 特征，按下面的代码构造输入：
# 这里单独对每一个 sparse 特征构造输入，
# 目的是方便后面构造二阶组合特征
sparse_inputs = []
for f in sparse_feats:
_input = Input([1], name=f)
sparse_inputs.append(_input)
# embedding size
k = 8
# 对sparse特征进行embedding
sparse_kd_embed = []
for _input in sparse_inputs:
f = _input.name.split(':')[0]
voc_size = total_data[f].nunique()
_embed = Flatten()(Embedding(voc_size, k, embeddings_regularizer=tf.keras.regularizers.l2(0.7))(_input))
sparse_kd_embed.append(_embed)
# 将sparse特征拼接在一起
concat_sparse_inputs = Concatenate(axis=1)(sparse_kd_embed)
然后将所有的 dense 输入和 sparse 输入拼接到一起：
embed_inputs = Concatenate(axis=1)([concat_sparse_inputs, concat_dense_inputs])
Cross Network
终于来到最核心的 Cross 部分，其中第
l
+
1
l + 1
l
+
1
层的计算过程为：
x
l
+
1
=
x
0
x
l
T
w
l
+
b
l
+
x
l
x_{l+1} =x_0x^T_lw_l + b_l + x_l
x
l
+
1
=
x
0
x
l
T
w
l
+
b
l
+
x
l
此公式的实现代码如下：
def cross_layer(x0, xl):
"""
实现一层cross layer
@param x0: 特征embeddings
@param xl: 前一层的输出结果
"""
# 1.获取xl层的embedding size
embed_dim = xl.shape[-1]
# 2.初始化当前层的W和b
w = tf.Variable(tf.random.truncated_normal(shape=(embed_dim,), stddev=0.01))
b = tf.Variable(tf.zeros(shape=(embed_dim,)))
# 3.计算feature crossing
# 下面的reshape操作相当于将列向量转换为行向量
x1_T = tf.reshape(xl, [-1, 1, embed_dim])
# 行向量与列向量的乘积结果是一个标量
x_lw = tf.tensordot(x1_T, w, axes=1)
cross = x0 * x_lw
return cross + b + xl
这个代码的执行结果是第
l
+
1
l+1
l
+
1
层的输出，共分为三个步骤：
- 获取前一层的输出结果的嵌入维度
- 初始化本层的网络参数
- 进行特征交叉
关键在于第三步，计算
x
0
x
l
T
w
l
x_0x^T_lw_l
x
0
x
l
T
w
l
时，如果先计算
x
0
x
T
x_0x^T
x
0
x
T
则会得到一个矩阵，为了优化内存的使用，可以先计算
x
l
T
w
l
x^T_lw_l
x
l
T
w
l
得到标量，然后再与
x
0
x_0
x
0
相乘得到 feature crossing。
接下来可以利用循环构建多层 crossing layer：
def build_cross_layer(x0, num_layer=3):
"""
构建多层cross layer
@param x0: 所有特征的embeddings
@param num_layers: cross net的层数
"""
# 初始化xl为x0
xl = x0
# 构建多层cross net
for i in range(num_layer):
xl = cross_layer(x0, xl)
return xl
# cross net
cross_layer_output = build_cross_layer(embed_inputs, 3)
DNN 部分
这部分好理解，直接上代码吧：
fc_layer = Dropout(0.5)(Dense(128, activation='relu')(embed_inputs))
fc_layer = Dropout(0.3)(Dense(128, activation='relu')(fc_layer))
fc_layer_output = Dropout(0.1)(Dense(128, activation='relu')(fc_layer))
输出部分
代码如下：
stack_layer = Concatenate()([cross_layer_output, fc_layer_output])
output_layer = Dense(1, activation='sigmoid', use_bias=True)(stack_layer)
完善模型
model = Model(dense_inputs+sparse_inputs, output_layer)
model.compile(optimizer="adam",
loss="binary_crossentropy",
metrics=["binary_crossentropy", tf.keras.metrics.AUC(name='auc')])
训练模型
train_data = total_data.loc[:500000-1]
valid_data = total_data.loc[500000:]
train_dense_x = [train_data[f].values for f in dense_feats]
train_sparse_x = [train_data[f].values for f in sparse_feats]
train_label = [train_data['label'].values]
val_dense_x = [valid_data[f].values for f in dense_feats]
val_sparse_x = [valid_data[f].values for f in sparse_feats]
val_label = [valid_data['label'].values]
model.fit(train_dense_x+train_sparse_x,
train_label, epochs=5, batch_size=128,
validation_data=(val_dense_x+val_sparse_x, val_label),
)
最后，本文的代码链接在：https://github.com/zxxwin/tf2_DCN 。
数据下载地址为：链接：https://pan.baidu.com/s/1Qy3yemu1LYVtj0Wn47myHQ 提取码：pv7u
