详解交换机端口级联连接方式

  • Post author:
  • Post category:其他

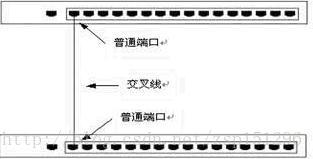

所谓普通端口就是通过交换机的某一个常用端口(如RJ-45端口)进行连接。需要注意的是,这时所用的连接双绞线要用反线,即是说双绞线的两端要跳线(第1-3与2-6线脚对调)。其连接示意如图1所示。



交换机级联


这里写图片描述

图1 交换机端口级联


使用Uplink交换机端口级联

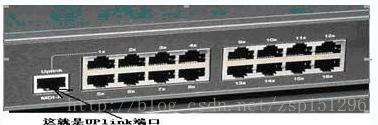

在所有交换机端口级联中,都会在旁边包含一个Uplink端口,如图2所示。此端口是专门为上行连接提供的,只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可(注意,并不是Uplink端口的相互连接)。

使用Uplink端口级联

这里写图片描述

图2 使用Uplink交换机端口级联

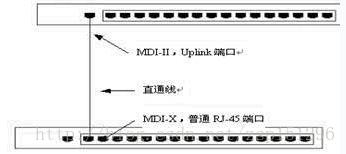

其连接示意如图3所示。

普通端口级联

这里写图片描述

图3 普通交换机端口级联



交换机堆叠

此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。交换机的堆叠是扩展端口最快捷、最便利的方式,同时堆叠后的带宽是单一交换机端口级联速率的几十倍。但是,并不是所有的交换机都支持堆叠的,这取决于交换机的品牌、型号是否支持堆叠;并且还需要使用专门的堆叠电缆和堆叠模块;最后还要注意同一堆叠中的交换机必须是同一品牌。

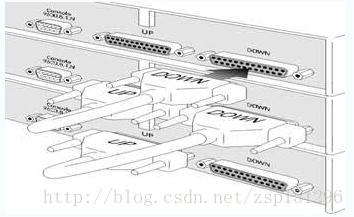

它主要通过厂家提供的一条专用连接电缆,从一台交换机的“UP”交换机端口级联直接连接到另一台交换机的“DOWN”堆叠端口。堆叠中的所有交换机可视为一个整体的交换机来进行管理。其连接示意图4所示。


交换机堆叠

这里写图片描述

图4交换机端口级联堆叠

提示:采用交换机端口级联方式的交换机要受到种类和相互距离的限制。首先实现堆叠的交换机必须是支持交换机端口级联堆叠的;另外由于厂家提供的交换机端口级联堆叠连接电缆一般都在1M左右,故只能在很近的距离内使用交换机端口级联功能。

交换机端口级联总结:综合以上两种方式来看,交换机的级联方式实现简单,只需一根普通的双绞线即可,节约成本而且基本不受距离的限制;而交换机端口级联堆叠方式投资相对较大,且只能在很短的距离内连接,实现起来比较困难。

但也要认识到,交换机端口级联堆叠方式比级联方式具有更好的性能,信号不易衰竭,且通过堆叠方式,可以集中管理多台交换机,大大减化了管理工作量;如果实在需要采用级联,也最好选用Uplink交换机端口级联的连接方式。因为这可以在最大程度上保证信号强度,如果是普通端口之间的连接,必定会使网络信号严重受损。
