USB 鼠标详解阅读顺序

1、

枚举

2、

设备描述符

3、

设置地址

4、

配置描述符

5、

接口描述符

6、

HID 描述符

7、

端点描述符

8、

字符串描述符

9、

HID 报告描述符

10、

HID 报告的返回

数据抓包

从

USB 枚举

章节我们知道，获取到 USB 的设备描述符之后就会对设备再次进行复位，然后进入设置地址阶段

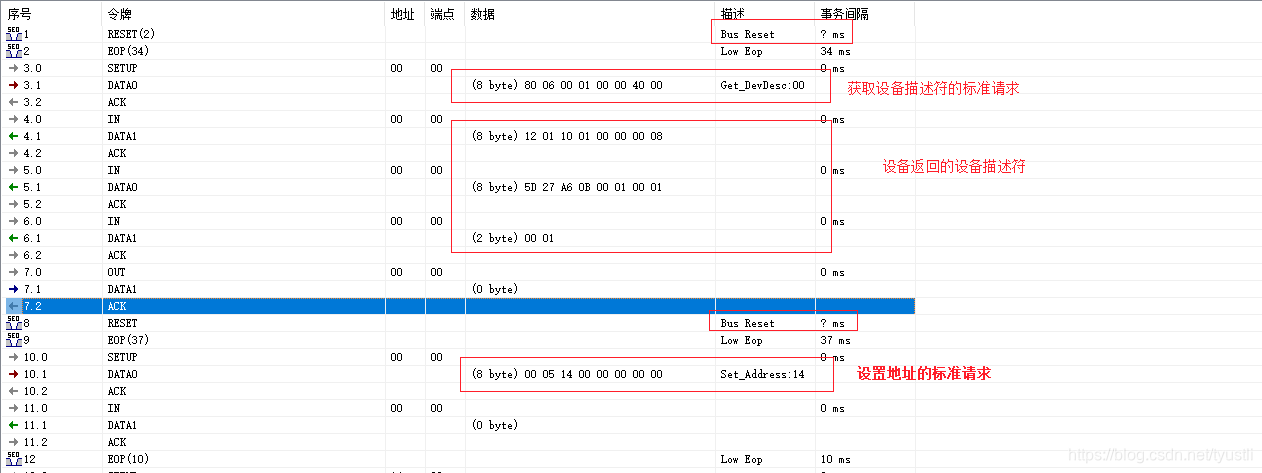

例如，一个 USB 鼠标的设备地址过程如下所示

设置地址的标准请求的代码为

• 0x00 主机到设备的标准请求，请求的接收者是设备
• 0x05 请求代码是 0x05 表示设置地址
• 0x14
• 0x00 设备地址为 0x14
• 0x00
• 0x00
• 0x00
• 0x00

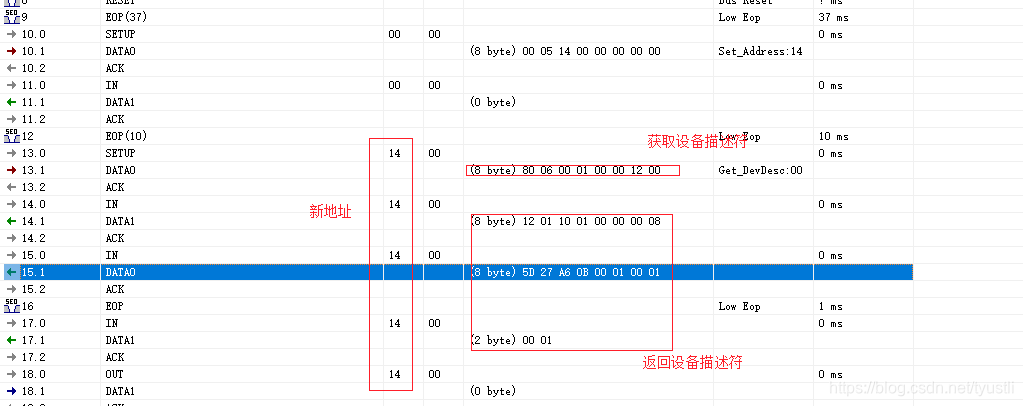

再次获取设备描述符

设置完地址之后，后面的通信主机与设备通信都是使用的 0x14 这个地址。

从 USB 的枚举过程 可知，下一步是获取设备描述符(真心实意的获取)，这一部分与

USB-设备描述符

类似，这里不再展开讲解

数据代码如下所示

获取配置描述符

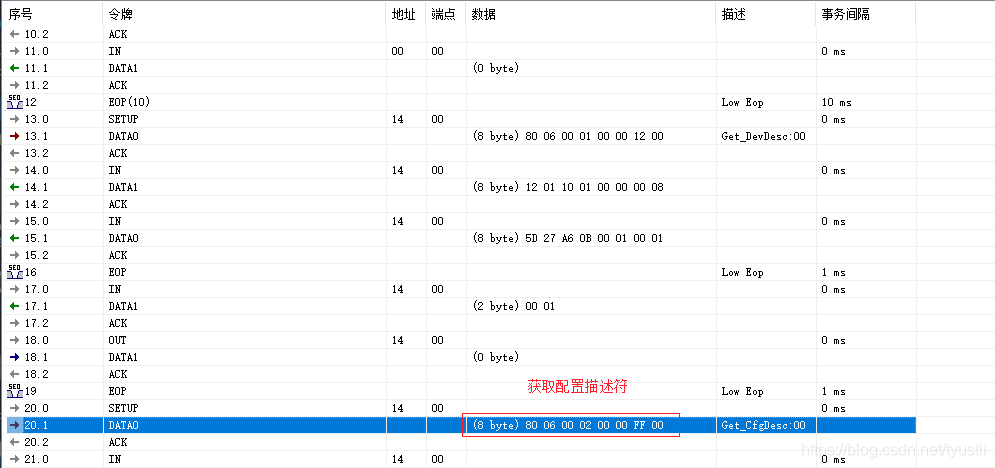

设备描述符获取到之后，下一步就是获取配置描述符，数据过程如下

• 0x80 数据传输方向为从设备到主机,请求的类型为标准类型,请求的接受者为设备
• 0x06 请求代码是 0x06 获取描述符的请求
• 0x00
• 0x02 描述符的类型编号为 0x02 即配置描述符
• 0x00
• 0x00 只在获取字符串描述符中有用到
• 0xFF请求设备返回数据的字节数为 0xFF
• 0x00
