//初始化TIM14 Channel1 PWM模式
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; //选择定时器模式:TIM脉冲宽度调制模式1
 	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能 CCER
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low; //输出极性:TIM输出比较极性低
	TIM_OC1Init(TIM14, &TIM_OCInitStructure);  //根据T指定的参数初始化外设TIM1 4OC1

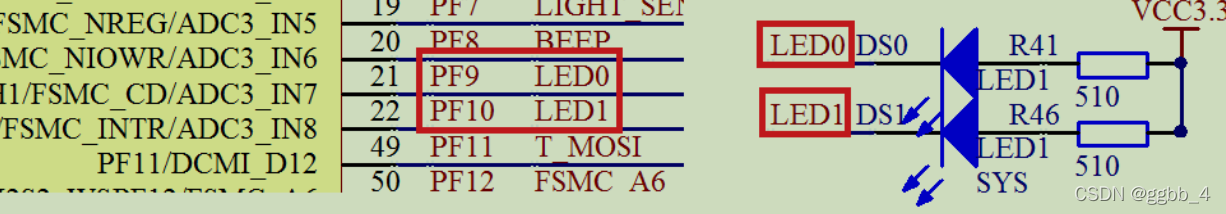

分析：设置 TIM14_CH1 为 PWM 模式（默认是冻结的），因为我们的 DS0 是低电 平亮，而我们希望当 CCR1 的值小的时候，DS0 就暗，CCR1 值大的时候，DS0 就亮，所以我 们要通过配置 TIM14_CCMR1 的相关位来控制 TIM14_CH1 的模式。在库函数中，PWM 通道 设置是通过函数 TIM_OC1Init()~TIM_OC4Init()来设置的，不同的通道的设置函数不一样，这里 我们使用的是通道 1，所以使用的函数是 TIM_OC1Init()。

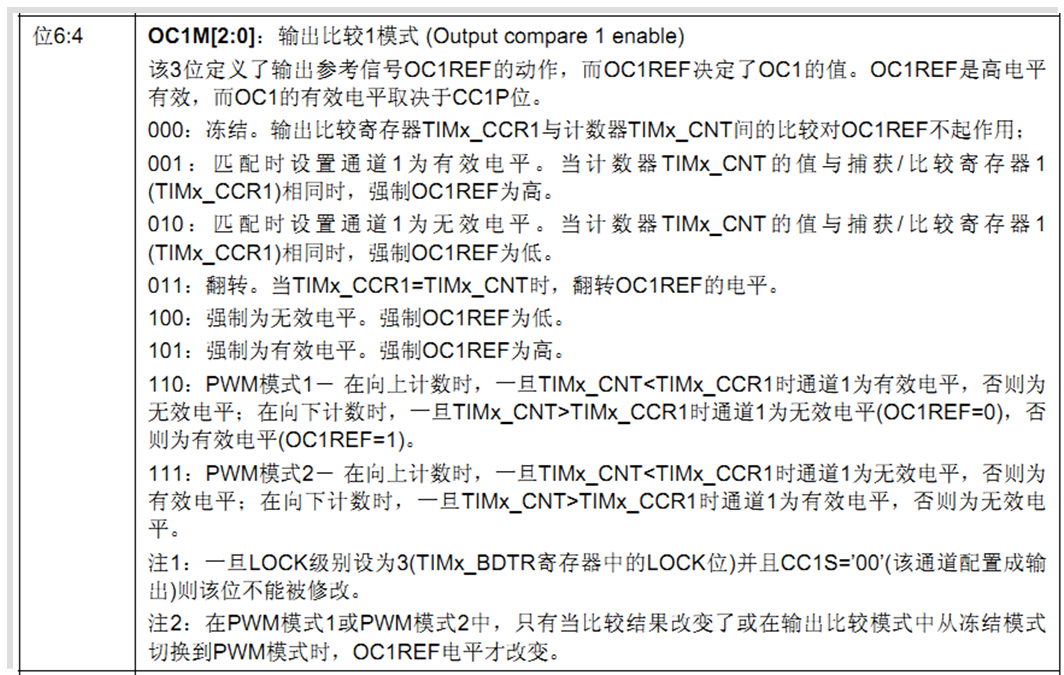

第一个参数：设置模式是 PWM 还是输出比较，这里我们是 PWM1模式时，在向上计数时候

当计时器值小于比较器设定值时，则TIMX输出脚此时输出有效电位。

当计时器值大于或等于比较器设定值时，则TIMX输出脚此时输出无效电位。

此时输出的电平高低还是不确定的，只是设置输出在低于或者高于比较值CCR1时是否有效。

第二个参数：CCER:CC1E位：输入/捕获1输出使能。0：关闭，1：打开。要想 PWM 从 IO 口输出，这个位必须设置为 1

第三个参数：具体输出是高电平还是低电平，要设置TIM14_ CCER 寄存器中的CCER:CC1P位：输入/捕获1输出极性。0：高电平有效，1：低电平有效。

按照以上参数，初始化结构体

第五步：使能TIM14在CCR1上的预装载寄存器

TIM_OC1PreloadConfig(TIM14, TIM_OCPreload_Enable);  //使能TIM14在CCR1上的预装载寄存器

分析：4个通道的捕获/比较寄存器，有两个寄存器，CCRx的预装载寄存器和影子寄存器 ，从CCRx的预装载寄存器传送到影子寄存器，有两种方式：一种是修改后立即执行新的比较值，一种是在下一个周期改变比较值。


这个函数的作用是设定以哪种方式更新比较值CCR1

第六步：ARPE使能

TIM_ARRPreloadConfig(TIM14,ENABLE);//ARPE使能

分析：主要作用是

ARR预装载寄存器传送到影子寄存器。


这个函数的作用是确定以何种方式修改的ARR，也就是设定的计数值.



TIM_ARRPreloadConfig函数是修改CR1->APRE位 根 据 TIMx_CR1 寄存器中 APRE 位的设置：APRE=0 时，预装载寄存器的内容可以随时传送到影 子寄存器，此时 2 者是连通的；而 APRE=1 时，在每一次更新事件（UEV）时，才把预装载寄 存器（ARR）的内容传送到影子寄存器。具体可看：

http://t.csdn.cn/6U3Mh

第七步：使能TIM14


，配置都好了，还得打开开关，相当于家里装修好了，现在要开门接客了。

TIM_Cmd(TIM14, ENABLE);  //使能TIM14

———————————————————————————————————————————

完 整 代 码

———————————————————————————————————————————

初始化代码：

void TIM14_PWM_Init(u32 arr,u32 psc)
{
	//此部分需手动修改IO口设置

	GPIO_InitTypeDef GPIO_InitStructure;
	TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	TIM_OCInitTypeDef  TIM_OCInitStructure;

	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM14,ENABLE);  	//开启定时器TIM14时钟
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE); 	//开启GPIOF的时钟，要使用某个IO口必须要对时钟进行使能

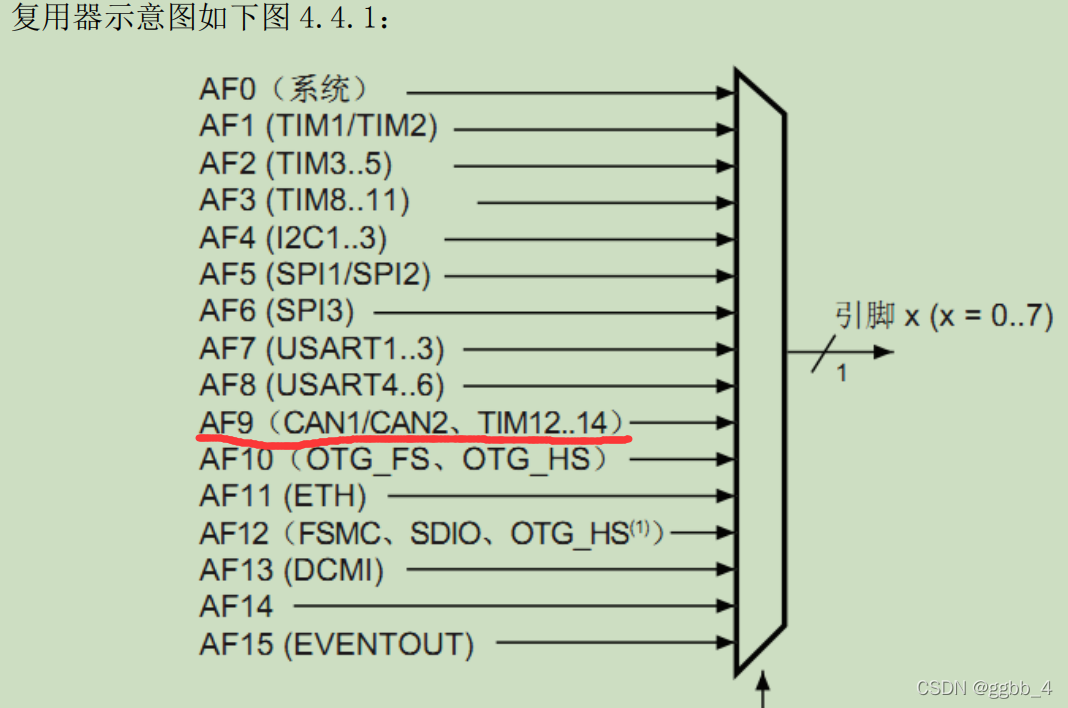

	//不作为普通的引脚，而是作为定时器外设的引脚

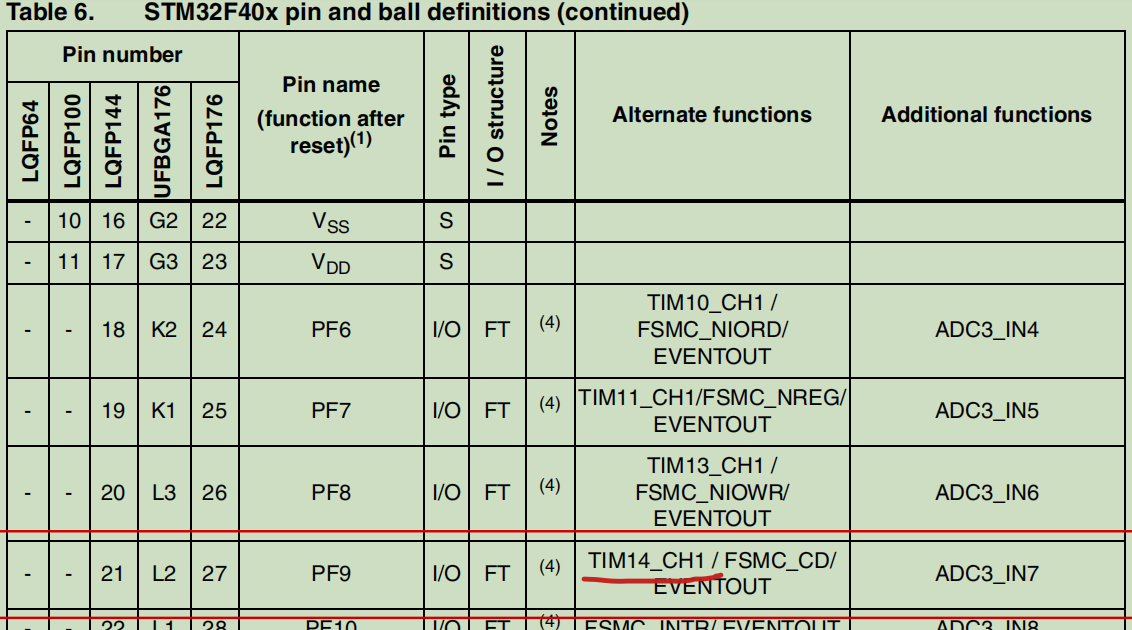

	GPIO_PinAFConfig(GPIOF,GPIO_PinSource9,GPIO_AF_TIM14); //GPIOF9复用为定时器14
	//初始化GPIOF9
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;           //GPIOF9
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;        //复用功能
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;	//速度100MHz
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;      //推挽复用输出
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;        //上拉
	GPIO_Init(GPIOF,&GPIO_InitStructure);              //初始化PF9
	//初始化定时器
	TIM_TimeBaseStructure.TIM_Prescaler=psc;  //定时器分频
	TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up; //向上计数模式
	TIM_TimeBaseStructure.TIM_Period=arr;   //自动重装载值
	TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1;//时钟分频因子
	TIM_TimeBaseInit(TIM14,&TIM_TimeBaseStructure);//初始化定时器14

	//初始化TIM14 Channel1 PWM模式
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;  //TIM14_CCRM1_OCM1[2:0]选择定时器模式:TIM脉冲宽度调制模式1
 	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //TIM14_CC1E_比较输出使能
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low; //TIM14_CCER_CC1P 输出极性:TIM输出比较极性低
	TIM_OC1Init(TIM14, &TIM_OCInitStructure);  //根据T指定的参数初始化外设TIM1 4OC1

	TIM_OC1PreloadConfig(TIM14, TIM_OCPreload_Enable);  //TIM14_CCRM1_OC1P1 使能TIM14在CCR1上的预装载寄存器

     TIM_ARRPreloadConfig(TIM14,ENABLE);//ARPE使能 --TIMx_CR1_ARPE 寄存器

	TIM_Cmd(TIM14, ENABLE);  //使能TIM14---TIMx_CR1_CEN 寄存器


}

主函数代码：

int main(void)
{
	u16 led0pwmval=0;
	u8 dir=1;
	//NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置系统中断优先级分组2
	delay_init(168);  //初始化延时函数
	//uart_init(115200);//初始化串口波特率为115200
 	TIM14_PWM_Init(500-1,84-1);	//84M/84=1Mhz的计数频率,重装载值500，所以PWM频率为 1M/500=2Khz.

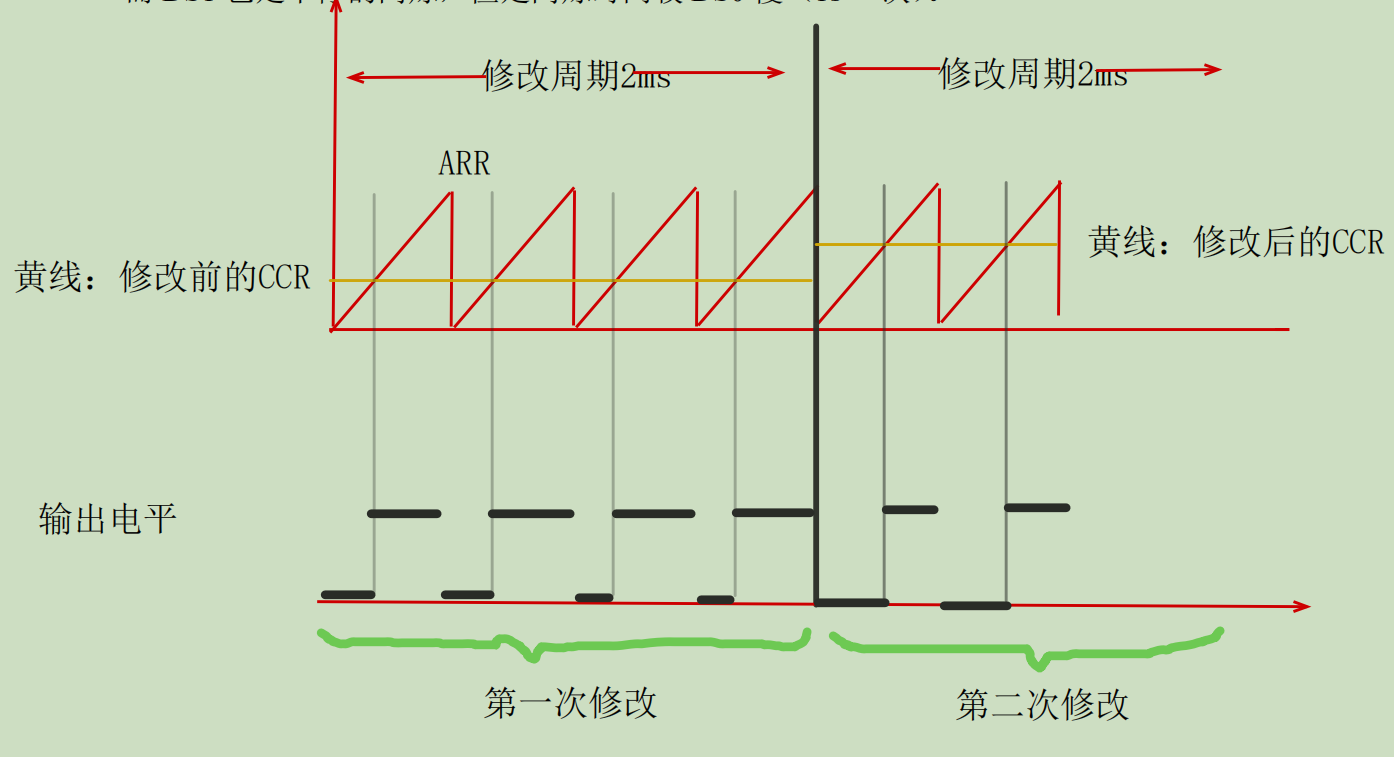

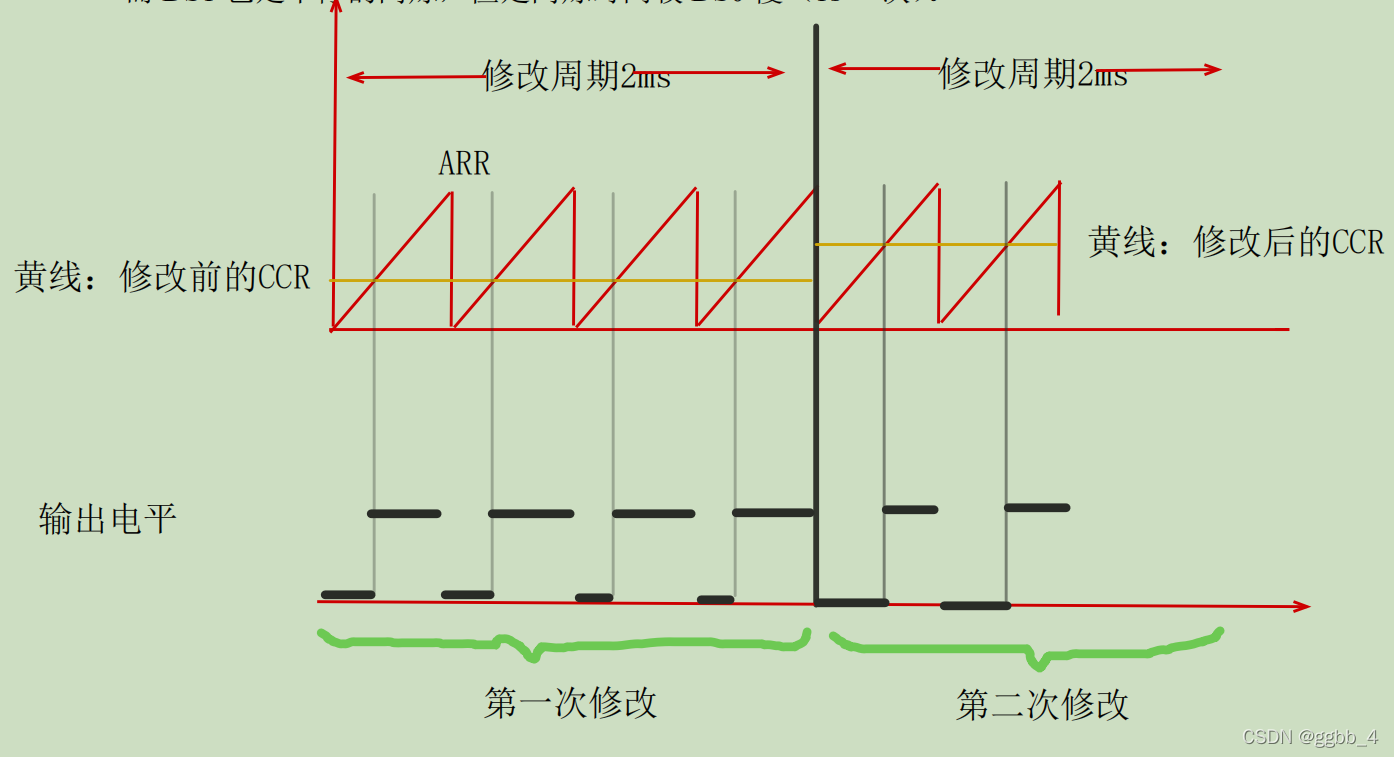

   while(1) //实现比较值从0-300递增，到300后从300-0递减，循环
	{
 		delay_ms(2);	 //不延时还真不行
		if(dir) led0pwmval++;//dir==1 led0pwmval递增
		else led0pwmval--;	//dir==0 led0pwmval递减
 		if(led0pwmval>300)dir=0;//led0pwmval到达300后，方向为递减
		if(led0pwmval==0)dir=1;	//led0pwmval递减到0后，方向改为递增

		TIM_SetCompare1(TIM14,led0pwmval);	//修改比较值，修改占空比
	}
}
