一、 概述
LCD12864属于点阵图形液晶显示模块，能够显示字符、汉字以及图形，分为带汉字字库的不带汉汉字库两种。本例程是基于不带汉字字库的12864液晶显示模块，通信方式为
8080并行
通信，该液晶模块使用
ST7565P
芯片驱动。
二、实验材料
1、STM32F103C8T6最小系统。
2、LCD12864液晶屏。
3、杜邦线若干。

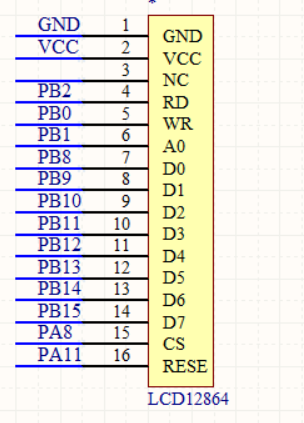

三、硬件连接
四、程序代码
1、GPIO初始化
void Lcd_Pin_Init(void)
{
GPIO_InitTypeDef GPIO_InitStrcurt;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |
RCC_APB2Periph_GPIOB,ENABLE);
//PA8 PA11
GPIO_InitStrcurt.GPIO_Mode = GPIO_Mode_Out_OD;
GPIO_InitStrcurt.GPIO_Pin = GPIO_Pin_8 | GPIO_Pin_11 ;
GPIO_InitStrcurt.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&GPIO_InitStrcurt);
//PB0 PB1 PB2
GPIO_InitStrcurt.GPIO_Mode = GPIO_Mode_Out_OD;
GPIO_InitStrcurt.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2;
GPIO_InitStrcurt.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB,&GPIO_InitStrcurt);
//数据引脚
GPIO_InitStrcurt.GPIO_Mode = GPIO_Mode_Out_OD;
GPIO_InitStrcurt.GPIO_Pin = GPIO_Pin_8 | GPIO_Pin_9 | GPIO_Pin_10 | GPIO_Pin_11
| GPIO_Pin_12 | GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;
GPIO_InitStrcurt.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB,&GPIO_InitStrcurt);
}
2、检测忙碌状态
void Lcd_CheckBusy(void)
{
u8 signal;
LCD_RS = 0;
LCD_WR = 1;
do
{
LCD_RD = 0;
delay_us(2);
//读BF状态
signal = BUSYIN;//PB15
delay_us(2);
LCD_RD = 1;
}while(signal);
}
3、写数据
void Lcd_Send_Data(int data)
{
Lcd_CheckBusy();//状态判断
LCD_RS = 1;
LCD_CS = 0;
LCD_RD = 1;
LCD_WR = 0;
delay_us(5);
//数据
data=data<<8;
GPIOB->ODR=((GPIOB->ODR & 0x00FF)|(data&0xFF00));//PB15-8是数据位，PB0-7的数据不能变
delay_us(5);
LCD_WR = 1;
}
4、写命令
void Lcd_Send_Cmd(int cmd)
{
Lcd_CheckBusy();//状态检测
LCD_RS = 0;
LCD_CS = 0;
LCD_RD = 1;
LCD_WR = 0;
delay_us(5);
//数据
cmd=cmd<<8;
GPIOB->ODR=((GPIOB->ODR & 0x00FF)|(cmd&0xFF00));//PB15-8是数据位，PB0-7的数据不能变
delay_us(5);
LCD_WR = 1;
}
5、清屏
void Lcd_Clear(int clear_data)
{
u8 i = 0, j = 0;
for(i = 0; i < 8; i++)
{
Lcd_Send_Cmd(0xB0 + i);//页地址
Lcd_Send_Cmd(0x10); //列高地址
Lcd_Send_Cmd(0x00); //列低地址
for(j = 0; j < 132; j++)
{
Lcd_Send_Data(clear_data);//清屏数据
}
}
}
6、驱动程序
void Lcd_Init(void)
{
Lcd_Pin_Init();
LCD_RESE = 0;
delay_ms(2);
LCD_CS = 0;
LCD_RESE = 1;
Lcd_Send_Cmd(0XE2);//软件初始化
Lcd_Send_Cmd(0XA0);//段方向选择0XA0：正常方向（左右） 0XA1：反方向
Lcd_Send_Cmd(0XC8);//0XC8：普通（上下）方向 0XC0：正常方向
Lcd_Send_Cmd(0XA6);//0XA6：字体黑色，背景为白色 0XA7：字体白色，背景黑色
Lcd_Send_Cmd(0XA4);//0XA4：像素正常显示 0XA5：像素全开
Lcd_Send_Cmd(0XA2);//0XA2：偏压1/7 0XA3：偏压1/9
Lcd_Send_Cmd(0XF8);//双字节命令 0XF8 00选择增压4x
Lcd_Send_Cmd(0X01);//0XF8 01选择增压5x
Lcd_Send_Cmd(0X81);//双字节命令
Lcd_Send_Cmd(0X23);//设置背景光对比度 0x00到0x3f
Lcd_Send_Cmd(0X25);//选择调节电阻率
Lcd_Send_Cmd(0X2F);//电源设置
Lcd_Send_Cmd(0X40);//设置显示开始位置
Lcd_Send_Cmd(0XAF);
Lcd_Clear(0x00);//清屏
}
7、设置显示位置
//page：页 col：列
void Lcd_Set_Add(int page, int col)
{
Lcd_Send_Cmd(0XB0 + page);
Lcd_Send_Cmd(0X10 + ((col & 0XF0) >> 4));//列高地址
Lcd_Send_Cmd(0X00+ (col & 0X0F));//列低地址
}
8、字符显示
//page：页 col：列 ch:字符
void Lcd_Display_Char(int page,int col,u8 ch)
{
int str = 0;
int i = 0;
str = ch - ' ';//ch在字符集中的位置
Lcd_Set_Add(page,col);//上半部分
for(i = 0; i < 8; i++)
{
Lcd_Send_Data(Aciss_8X16[str * 16 + i]);
}
Lcd_Set_Add(page + 1,col);
for(i = 0; i < 8; i++)
{
Lcd_Send_Data(Aciss_8X16[str * 16 + 8 + i]);
}
}
9、字符串显示
//page：页 col：列 *str：字符串数组首地址
void Lcd_Display_String(int page, int col,u8 *str)
{
while(*str != '\0')
{
Lcd_Display_Char(page,col,*str);
col += 8;
str++;
}
}
10、单个汉字或图片显示
//page：页 col：列 width：宽度 high：高度 *Chinese：单个汉字数组首地址
void Lcd_Display_Chinese(int page, int col,int width,int high,u8 *Chinese)
{
u8 i = 0, j = 0;
//单个显示
for(i = 0; i < high / 8; i++)//页
{
Lcd_Set_Add(page + i,col);
for(j = 0; j < width; j++)//列
{
Lcd_Send_Data(Chinese[width * i + j]);
}
}
}
11、多个汉字显示
//page：页 col：列 width：宽度 high：高度 num：汉字个数 *Chinese：汉字数组首地址
void Lcd_Display_ChinStr(int page, int col, int width, int high, int num, u8 *Chinese)
{
u8 i = 0, j = 0,k = 0;
int temp = 0;
for(k = 0; k < num; k++)
{
for(i = 0; i < high / 8; i++)
{
Lcd_Set_Add(page + i,col);
for(j = 0; j < width; j++)
{
Lcd_Send_Data(Chinese[temp + j]);
}
temp += width;//记录显示位置
}
col += width;//列地址加一个字宽度
}
}
12、主程序
int main(void)
{
u8 buf[] = {"2021/2/4"};
Sys_Delay_Init();
Lcd_Init();
while(1)
{
//显示字符串
Lcd_Display_String(6, 48,buf);
//显示单个中文
Lcd_Display_Chinese(6,112,16,16,Chinese16X16);
//显示多个中文
Lcd_Display_ChinStr(2,0,24,24,5,Chinese24X24);
}
}

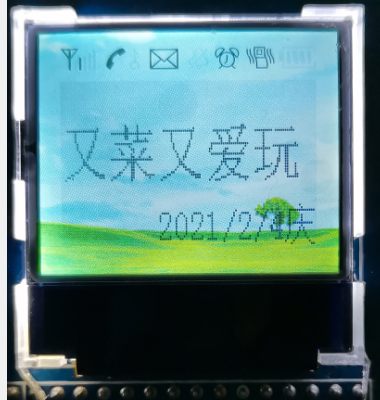

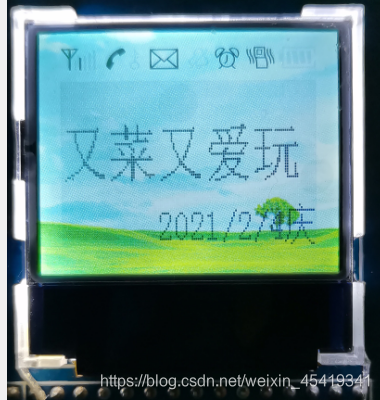

四、实验效果
完整程序及ST7565P资料：
链接：
https://pan.baidu.com/s/1Jk2jZoc63668NLPsqvZM4Q
提取码：cjx6
如有错误还望指出，谢谢！
