最近在学习卡尔曼滤波需要在matlab/simulink系统中将连续系统进行离散化

推荐一篇个人觉得不错的卡尔曼滤波原理详解

https://blog.csdn.net/weixin_43942325/article/details/103416681

•
  数学过程推导

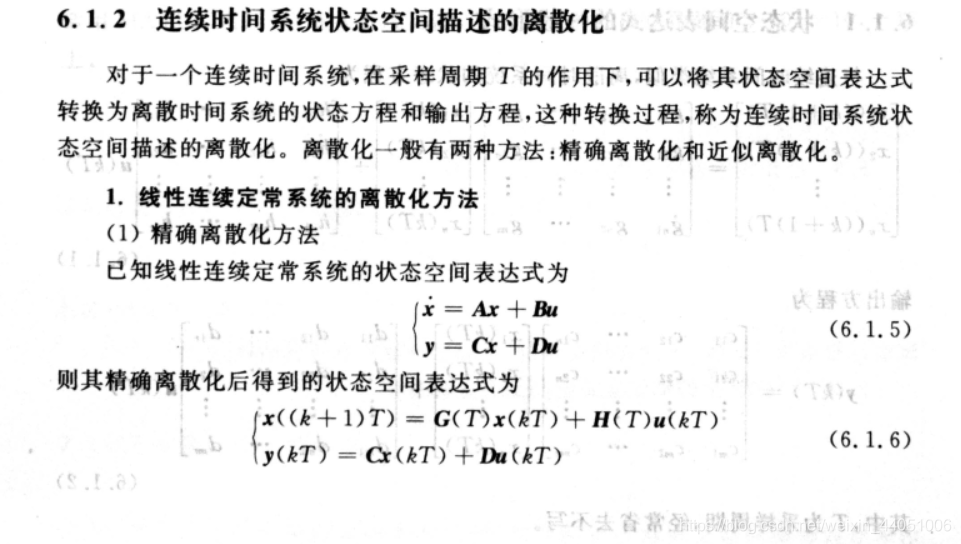

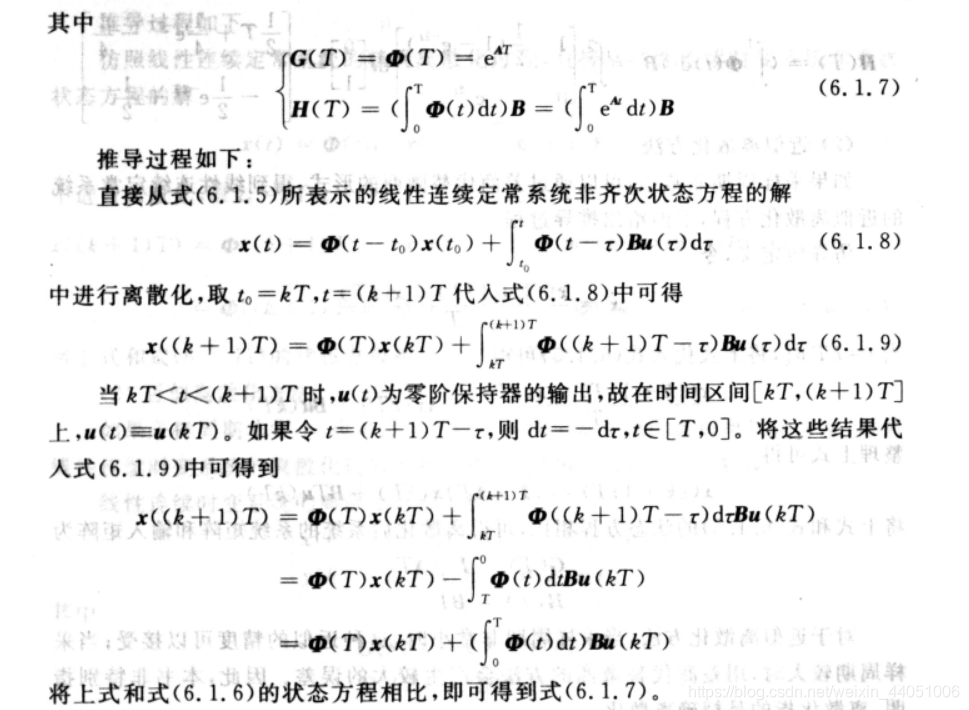

具’j体的数i学推导过程a就不做详绍了，在现代控制理论教材中都有，这儿贴两张图片

•
  matlab 程序编写


根据上面公式推导，假设存在系统

,其中

,

其离散系统表达式为

求系统的状态转移矩阵

,式中

为拉氏反变换

matlab求解过程为

A = [0 1;0 -2];
B1 = [0 ;1];
syms s t Ls;   % 求状态转移矩阵 利用拉氏变换，syms为符号函数用来定义数学函数
    I = eye(size(A));
    Ls = inv(s*I - A);
    STM = ilaplace(Ls,s,t) %状态转移矩阵,ilaplace为拉氏反变换函数


同理可以求H

syms s t Ls;   % 求状态转移矩阵 利用拉氏变换
    I = eye(size(A));
    Ls = inv(s*I - A);% collect 函数为合并同类项
    STM = ilaplace(Ls,s,t) %状态转移矩阵

syms T
    HLs = int(STM,t,0,T);
    H = HLs*B1

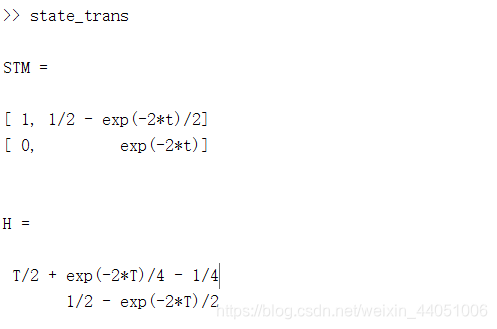

运行结果如下

在simulink仿真过程中，我们需要G和H为已知的矩阵，当T固定时就可以求出G和H的具体数值了，这是需要用到

符号函数求解函数

subs,设步长T为0.001；matlab命令为

dt = 0.001;
A = [0 1;0 -2];
B1 = [0 ;1];
syms s t Ls;   % 求状态转移矩阵 利用拉氏变换
    I = eye(size(A));
    Ls = inv(s*I - A);% collect 函数为合并同类项
    STM = ilaplace(Ls,s,t); %状态转移矩阵
    G = double(subs(STM,t,dt)) % 符号函数求解
syms T
    HLs = int(STM,t,0,T);
    H = HLs*B1;
    H = real(double(subs(H,T,dt))) % 符号函数求解

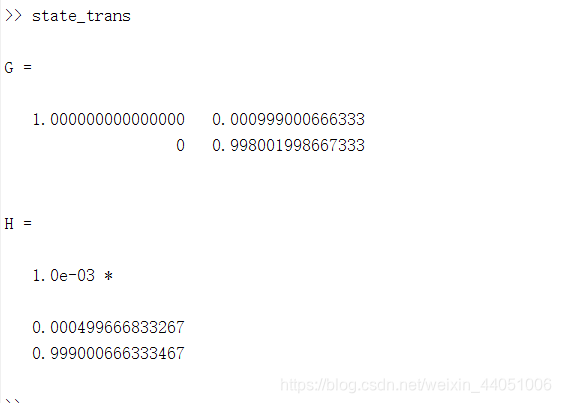

结果如下：

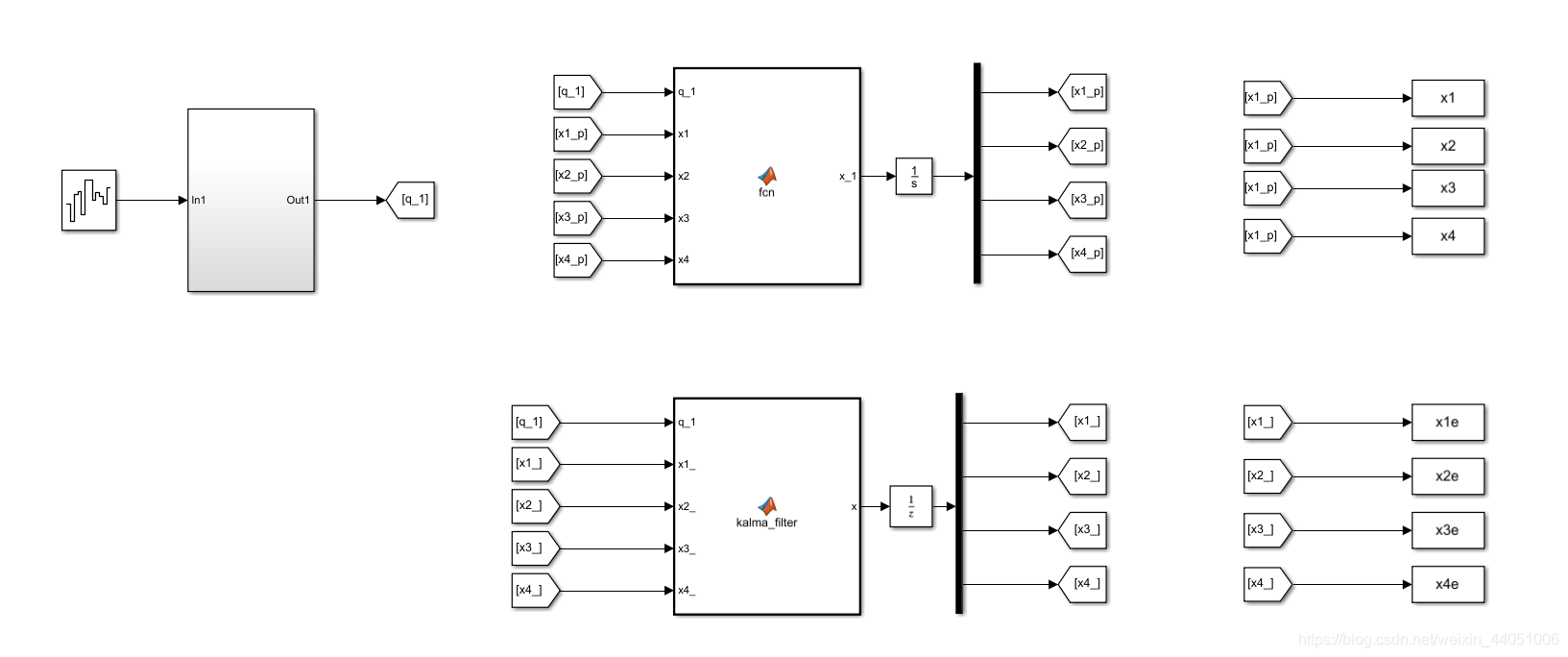

到这matlab部分就完成了剩下的就是在simulink中的具体仿真了，这个有需要再写吧，贴下自己做的一个简单仿真和连续系统同时进行的以便对数据对比，结果是连续系统和离散系统仿真数据是一样的。
