GA挂载SATA SSD需要SATA IP，IP报价动辄十几W，开源的IP也有，但都是基于V6或者V5等老器件的。现在好了，NVME SSD大行其道，而且不需要IP，可以说为广大爱好者带来的福音。国外的FPGA大牛Jeff Johnson写了一个FPGA挂载NVME SSD的教程http://www.fpgadeveloper.com/2016/04/zynq-pci-express-root-complex-design-in-vivado.html，并提供了完整的工程，支持XILINX的大部分7系列及最新的UltraScale系列。

1. 下载完整的工程fpga-drive-aximm-pcie-2017.2.zip
2. 解压并打开/Vivado目录，根据所用的开发板，运行相应的.bat文件创建工程，例如，我用的是ZC706且通过FMC HPC扩展子卡挂载SSD，则点击build-zc706-hpc.bat
3. 打开生成的工程，生成bitstream，export并打开SDK
4. 在SDK中创建工程，并将/SDK/common目录下的pcie_gen2_enumerate.c添加到工程中
5. 搭建硬件环境
6. 下载bitstream，并运行

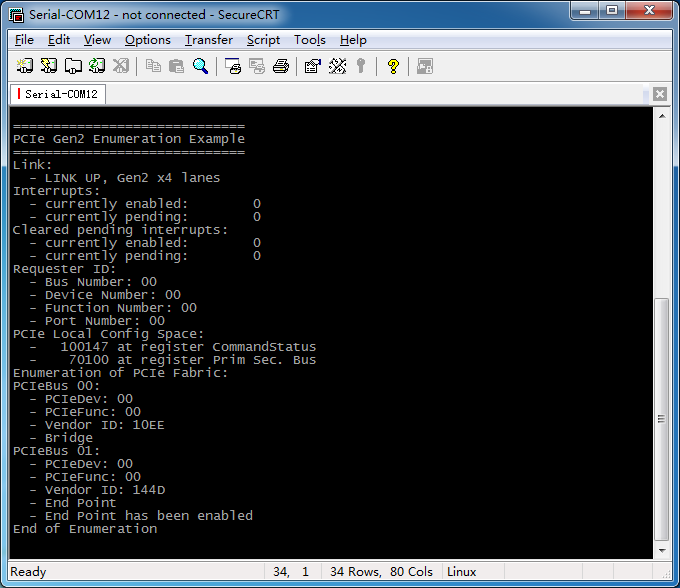

7. 串口显示如下：



   由串口打印可知，SSD已LINK成功。
